广联达CAD导图技巧常见问题总结
第一篇：广联达CAD导图技巧常见问题总结
CAD导图技巧你知多少？
作者：广联达公司
本期主题：“CAD导图技巧你知多少？”
2007-11-02 我 们用软件处理工程的时候如果能够获得电子CAD图，将省去我们绘图的很多过程，既提高了效率又准确。不过由于有些图纸的不规范等原因，我们将CAD图导入 软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢？
您如果有更好的方法、遇到过其他问题或对这些方法有什么疑义，都可以发邮件至******************.cn，我们一起探讨。
解决CAD图导入后显示小的方法？
CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。但是用CAD软件打开，就能正常显示。这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。如图。
如何解决构件与轴网错位问题？
轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。
识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。
解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击
，然后用
捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。如图
正常显示的构件有时无法导入？
CAD图导入软件后，可以正常显示，但是构件无法导入。

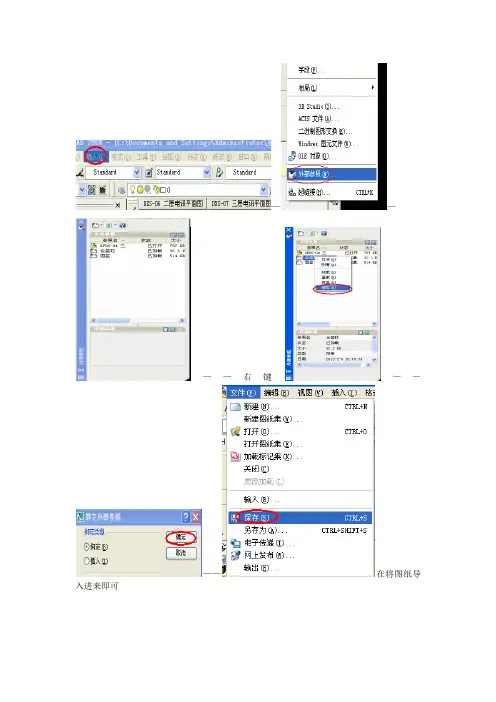

有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。
广联达软件--常遇问题及解决方法
目录
第一部分：计价软件常见问题…………………………p2-p9
第二部分：图形软件常见问题…………………………p10-p20 第三部分：钢筋软件常见问题………………………….p21-p27 第四部分：安装软件常见问题…………………………. P30-p34 第五部分：导入CAD图常见问题及解决方法….p34-p39
第六部分：加密锁常见问题………………………………p31-p39
第一部分：计价常见问题
1、清单计价和定额计价怎么修改工程类别？
清单计价：单价构成下面的费率切换按钮；定额计价：费用汇总界面的取费设置
2、怎么修改清单计价和定额计价的小数位数？
清单计价：预算书设置-清单工程量精度；定额计价：预算书设置-定额工程量精度，修改好后一定要点击上面的按单位设置子目工程量精度。如果需要单独修改某一项或者几项的小数位数，还可以在分部分项界面（定额计价：预算书界面），点击右键，选择页面显示列设置，在列表头内容中勾选工程量精度，点击确定，在分部分项界面中（定额加价：预算书界面），工程量精度列中直接输入小数位数就可以。
3、04清单建好的工程，如果想转换成08清单怎么做？
新建08清单的工程，2份工程同时打开，复制粘贴即可。
4、超高降效记如何操作？
点击工具栏中的超高降效-然后可以选择性的记取各分部或各清单的，也可选择是否记取措施项的超高降效。
5、单项工程费汇总表是空的？（项目中的报表）
项目管理界面软件默认是严格的三级管理。先新建项目管理，再新建单项工程，再直接新建单位工程
6、以前做的工程中措施费用中是安全文明施工费在一起的，怎么按分开模板设置？
新建工程，依次点击导入导出-导入单位工程，目前的默认模板已经是按照要求分开的了
7、打开别人做好的工程的时候提示没有注册08清单？如何注册08清单当前使用的锁没有注册08清单。帮助-注册-输入注册码
8.综合单价里面没有包含主材的原因？
广联达CAD导图导入不成功分析
广联达预算软件在预算领域发挥了不小作用，很多朋友在使用过程中，总会存在这样那样的问题，针对工程实际，我个人总结了几点CAD导图过程中存在的几个问题。
广联达软件锁（当然是正版的，盗版的没法用哦）
1.打开算量软件，CAD图纸导入软件中，在广联达软件中什么都看不到，是什么原因？
解决方法： A，在AutoCAD里面，双击滚轮-全屏显示{找到撑图的原因}，用眼力找到很远的图元，删掉即可。然后再次双击滚轮，想要的CAD图元就呈现在面前，可以导入了。 B，在
AutoCAD里面，直接找到需要导入的图元，直接框选，再Ctrl+C复制出来，新建一个AutoCAD文件，Ctrl+V粘贴进去，另存为文件导入即可
2.导入图纸后，发现部分图元丢失，比如梁板轴线，轴网等
解决方法： C，在AutoCAD软件里面，因为图层冻结或者锁定，解锁解冻即可 D，直接用天正CAD打开文件，直接选择天正左侧工具栏----“文件布图”----“图形导出”，将此文件转换成后缀名为_t3.dwg的天正3文件即可
3.本来选择一个构件图元，结构把其他构件图元全部选中了。
解决方法：E，利用AutoCAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。（exm.lsp工具随附件），如果以上几个问题无法解决，那么不是软件的问题，而是设计院的CAD图的问题，需要协调设计院解密图纸

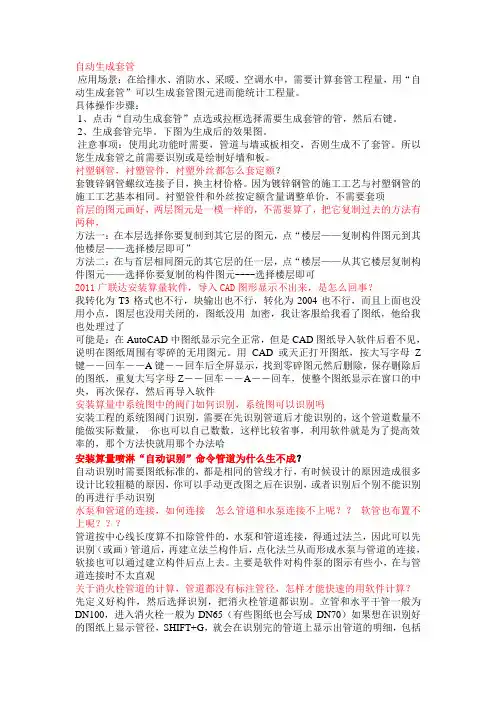

自动生成套管
应用场景：在给排水、消防水、采暖、空调水中，需要计算套管工程量，用“自动生成套管”可以生成套管图元进而能统计工程量。
具体操作步骤：
1、点击“自动生成套管”点选或拉框选择需要生成套管的管，然后右键。
2、生成套管完毕。下图为生成后的效果图。
注意事项：使用此功能时需要，管道与墙或板相交，否则生成不了套管。所以您生成套管之前需要识别或是绘制好墙和板。
衬塑钢管，衬塑管件，衬塑外丝都怎么套定额？
套镀锌钢管螺纹连接子目，换主材价格。因为镀锌钢管的施工工艺与衬塑钢管的施工工艺基本相同。衬塑管件和外丝按定额含量调整单价，不需要套项
首层的图元画好，两层图元是一模一样的，不需要算了，把它复制过去的方法有两种，
方法一：在本层选择你要复制到其它层的图元，点“楼层——复制构件图元到其他楼层——选择楼层即可”
方法二：在与首层相同图元的其它层的任一层，点“楼层——从其它楼层复制构件图元——选择你要复制的构件图元----选择楼层即可
2011广联达安装算量软件，导入CAD图形显示不出来，是怎么回事？
我转化为T3格式也不行，块输出也不行，转化为2004也不行，而且上面也没用小点，图层也没用关闭的，图纸没用 加密，我让客服给我看了图纸，他给我也处理过了
可能是：在AutoCAD中图纸显示完全正常，但是CAD图纸导入软件后看不见，说明在图纸周围有零碎的无用图元。用CAD或天正打开图纸，按大写字母Z键――回车――A键――回车后全屏显示，找到零碎图元然后删除，保存删除后的图纸，重复大写字母Z――回车――A――回车，使整个图纸显示在窗口的中央，再次保存，然后再导入软件
安装算量中系统图中的阀门如何识别，系统图可以识别吗
安装工程的系统图阀门识别，需要在先识别管道后才能识别的，这个管道数量不能做实际数量， 你也可以自己数数，这样比较省事，利用软件就是为了提高效率的，那个方法快就用那个办法哈
安装算量喷淋“自动识别”命令管道为什么生不成？
