单元六(弹簧机)三相异步电动机的拆装练习

三相异步电动机的拆装与维修

【学习目标】

1.熟练掌握三相异步电动机拆卸方法。

2.熟练使用电动机拆卸工具和常用仪表的使用方法。

【相关知识】

在对三相异步电动机进行检修和保养时，经常需要拆装电动机，如果拆装时操作不当，就会损坏零部件，因此，只有掌握正确的拆卸与装配技术，才能保证电动机的正常运行和检修质量。

一、电动机的基本结构

三相笼型异步电动机的基本结构如图4-2-1所示。

图4-2-1 三相笼型异步电动机的结构

二、三相笼型异步电动机的拆卸与装配装

拆装前准备好拆卸电动机的场地和专用工具、材料和仪器仪表，如图4-2-2所示。

图4-2-2仪器仪表及拆装工具

三相异步电动机的拆装步骤如下：

基本步骤描述：切断电源→拆卸带轮→拆卸风扇→拆卸轴伸端端盖→拆卸前端盖→抽出转子→拆卸轴承→重新装配→检查绝缘电阻→检查接线→通电试车

1、拆卸

（1）切断电源。拆开电动机与电源的连线，并对电源线线头做好绝缘处理。

（2）脱开皮带轮或联轴器，松掉地脚螺钉和接地螺栓。

（3）拆卸带轮或联轴器。先在带轮或联轴器轴伸端或联轴器端做好尺寸标记，再将皮带轮或联轴器上的定位螺丝钉或销子松脱取下，装上拉具，拉具的丝杆端要对准电动机轴的中心，转动丝杠，把皮带轴或联轴器慢慢拉出。如拉不出，不要强拉；可在定位螺孔内注入

煤油，等待几小时后再拉。如仍拉不出，可用喷灯等急火在皮带轮外侧轴套四周加热，使其膨胀，便可拉出。加热温度不能太高，防止轴变形。拆卸过程中不用手锤直接敲击皮带轮，防止皮带界线中联轴器碎裂、轴变形和端盖受损等。

（4）拆卸风扇罩、风扇。封闭式电动机在拆卸皮带轮或联轴大后，就右以把外风扇罩的螺栓松脱，取下风扇罩，然后松脱或取下转子轴尾端风扇上的定位螺钉或销子，用手锤在风扇四周均匀轻调皮，风扇就可以取下。小型电动机的风扇一般可不用取下，可随转子一起抽出。如果后端盖内的轴承需要加油或更换时就必须拆卸。

三相异步电动机更换轴承步骤

1. 嘿，要给三相异步电动机换轴承啦，就像给一个老迈却还活力满满的钢铁巨人换关节一样。

2. 首先，得把电动机那硬邦邦的外壳打开，这就像撬开一个装满神秘力量的宝盒。

3. 拆电机的过程就像是拆解一个超级复杂的机械拼图，每个零件都得小心对待，不然就像捅了马蜂窝。

4. 找到那旧轴承的时候，感觉它就像一个疲惫不堪的小滚轮，已经在岗位上累得气喘吁吁了。

5. 把旧轴承取出来，就像是从一个紧密的牢笼里拽出一个倔强的小怪兽。

6. 这旧轴承啊，被拆下来的时候就像一个下岗的小卒，满是沧桑。

7. 准备新轴承时，新轴承就像一个闪闪发光的新兵蛋子，充满了无限活力。

8. 给新轴承抹润滑油，就像给即将出征的战士披上一层滑溜溜的铠甲。

9. 新轴承被抹油后，油光锃亮的，仿佛是一个浑身散发着魔力的小精灵。

10. 把新轴承安装到电机里，就像是给钢铁巨人安装上了崭新的关节，小心翼翼的，生怕装歪了它就会变成瘸腿巨人。

11. 安装新轴承的过程像是在做一场精细的外科手术，每一个动作都要精准无比，不然就像给病人乱下药。

12. 当新轴承卡进合适的位置，那感觉就像把一颗珍贵的宝石镶嵌到了王冠上。

13. 固定新轴承的时候，就像是给调皮的小妖精念紧箍咒，让它老老实实待在那。 14. 检查新轴承安装是否正确，这就像老师检查学生作业一样，得仔仔细细的。

15. 把电机外壳重新合上，就像把一个秘密基地再次封锁起来，里面的轴承又要开始辛勤工作了。

16. 合上外壳后，电机看起来又像一个整装待发的战士，而轴承就是它的关键动力部件，像心脏一样重要。

17. 接上线，开启电机试试，这时候电机就像一个被唤醒的巨兽，而轴承在里面欢快地转动，就像一群快乐的小仓鼠在滚轮里跑。

18. 看到电机正常运转，就像看到自己精心打造的小宇宙开始正常运转，心里那叫一个美，而轴承就是这个小宇宙里稳定的星球。

电机及电气控制《三相异步电动机拆装》实训教案

教案首页

1

第一讲

一、章节： 《电机拆装实训》

三相异步电动机结构及工作原理

二、教学目标

应知：实训目的、内容及要求

应会： 三相异步电动机的结构、工作原理

难点：三相异步电动机的结构及工作原理

三、教学方法：

实物演示观察

四、教学过程：

1、对照实物讲解三相异步电动机的结构

2、结合演示讲授三相异步电动机的工作原理

五、问题与讨论：

1、观察电动机各组成部分

六、考工必备

三相异步电动机的基本结构和工作原理

七、课后小结：

本次课在电动机各部件实物的辅助之下，学生对电动机的结构已达到了较深刻的认

识，同时更加理解电机的工作原理。

2

《电机及电气控制》课程设计

第一讲

一、实训目的：

1、掌握三相异步电动机的内部结构和工作原理

2、熟练掌握电机绕组拆卸、绕组绕制及电机装配过程

3、掌握电机绕组端子确定、绝缘电阻测试、空载运行电流测试等方法。

4、掌握万用表、摇表、钳形电流表的使用。

二、实训任务（内容）

小型异步电动机的拆装工艺

相关工具及仪表的使用（兆欧表、万用表、转速表、钳形电流表）

简单故障的检查与维修

三、实训要求：

1、遵守安全操作规程，避免不安全事故的发生

2、掌握工艺过程的动作要领，并能在规定时间内完成。

3、文明生产、杜绝乱拆、乱放、不讲清洁的坏习惯

4、理论联系实际：a、怎么做 b、为什么

5、吃苦耐劳的精神

6、实训报告的书写要求：

1）思路清晰（目的、内容、步骤、注意点、常见及相关问题、体会）

2）语言简单明了（从实习中获取到的信息最大限度的体现出来）

类似与产品的安装说明书

3）体现个人风格

四、仪器和设备：

3

万用表、兆殴表、钳形电流表、三相鼠笼式异步电动机、撬棍、拉具、厚木板、划线板、绕线机、竹签、沙带、铜线、绝缘材料等

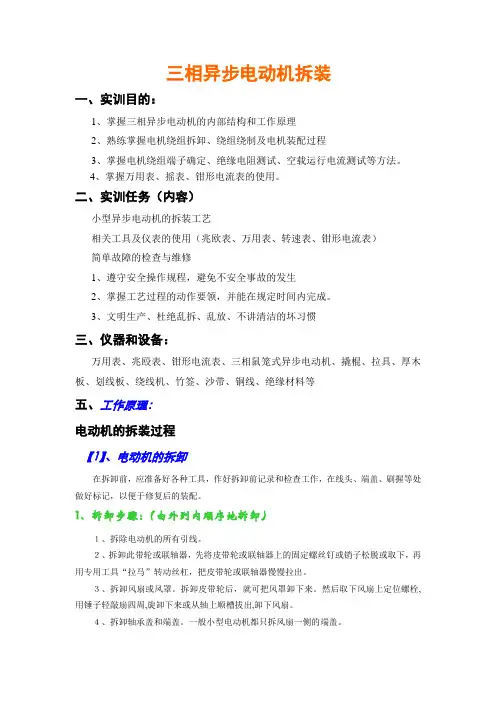

三相异步电动机拆装

一、实训目的：

1、掌握三相异步电动机的内部结构和工作原理

2、熟练掌握电机绕组拆卸、绕组绕制及电机装配过程

3、掌握电机绕组端子确定、绝缘电阻测试、空载运行电流测试等方法。

4、掌握万用表、摇表、钳形电流表的使用。

二、实训任务（内容）

小型异步电动机的拆装工艺

相关工具及仪表的使用（兆欧表、万用表、转速表、钳形电流表）

简单故障的检查与维修

1、遵守安全操作规程，避免不安全事故的发生

2、掌握工艺过程的动作要领，并能在规定时间内完成。

3、文明生产、杜绝乱拆、乱放、不讲清洁的坏习惯

三、仪器和设备：

万用表、兆殴表、钳形电流表、三相鼠笼式异步电动机、撬棍、拉具、厚木板、划线板、绕线机、竹签、沙带、铜线、绝缘材料等

五、工作原理：

电动机的拆装过程

【1】、电动机的拆卸

在拆卸前，应准备好各种工具，作好拆卸前记录和检查工作，在线头、端盖、刷握等处做好标记，以便于修复后的装配。

1、拆卸步骤：（由外到内顺序地拆卸）

１、拆除电动机的所有引线。

２、拆卸此带轮或联轴器，先将皮带轮或联轴器上的固定螺丝钉或销子松脱或取下，再用专用工具“拉马”转动丝杠，把皮带轮或联轴器慢慢拉出。

３、拆卸风扇或风罩。拆卸皮带轮后，就可把风罩卸下来。然后取下风扇上定位螺栓,用锤子轻敲扇四周,旋卸下来或从轴上顺槽拔出,卸下风扇。

４、拆卸轴承盖和端盖。一般小型电动机都只拆风扇一侧的端盖。

５、抽出转子。对于鼠笼式转子，可直接从定子腔中抽出即可。

2、注意拆装标准件的规范：

全纹六角头螺栓用扳手

螺钉（十字槽）用起子

要求：观察对应部件的名称；定子绕组的连接形式；前后端部的形状；引线连接形式；绝缘材料的放置等

【2】、定子绕组的绕制及嵌放

1、绕制线圈

1）作绕线模。绕模是由芯板和上下夹板组成，定子线圈是在绕线模上绕制而成的。

2）线圈绕制。小型三相异发电动机采用的散嵌式线圈都是在绕线机上利用线模绕制的。
