电子工程攻略掌握电子技术的关键知识电子工程是指利用电子学和电器学的原理，设计、开发和维护电子设备和系统的学科。
掌握电子技术的关键知识对于从事电子工程的人员来说至关重要。
本文将从电子技术的基础知识、电子元器件的应用以及电路设计的实践经验等方面进行介绍和讨论。
一、电子技术的基础知识1. 电子原理的理解电子原理是电子技术的基础，包括电路分析、半导体物理和数字电子技术等内容。
掌握电子原理的理论知识可以帮助理解电子设备的工作原理，并能够进行电路设计和故障排除。
2. 信号与系统信号与系统是研究信号的产生、传输和处理的学科，对于电子工程师来说也是重要的基础知识。
掌握信号与系统理论可以帮助理解电子设备中的信号处理电路，并能够进行相关的系统设计和优化。
3. 数字电子技术数字电子技术是指以二进制数字信号为基础进行电子系统设计与开发的技术。
掌握数字电子技术的基础知识可以帮助理解数字电路的设计和数字信号处理方法，并能够应用于数字电子产品的开发和维护。
二、电子元器件的应用1. 有源元器件有源元器件是指能够放大信号和控制电流流动的电子元器件，如晶体管、场效应管和集成电路等。
了解有源元器件的特性和应用可以帮助合理选择和使用这些元器件，提高电子设备的性能和可靠性。
2. 无源元器件无源元器件是指不能放大信号和控制电流流动的电子元器件，如电阻、电容和电感等。
理解无源元器件的特性和应用可以帮助设计和优化电子电路，提高电路的稳定性和效果。
3. 传感器和执行器传感器是能够将物理量、化学量、生物量等转化为电信号的设备，执行器则相反，将电信号转化为物理量等其他形式的输出。
了解传感器和执行器的特性和应用可以帮助电子工程师合理选择和使用这些设备，实现各种功能和应用。
三、电路设计的实践经验1. PCB设计PCB设计是电子工程师必备的技能之一，它涉及到电路板的布线和元器件的布局等。
良好的PCB设计可以提高电路的性能和可靠性，减少电磁干扰和信号损耗等问题。
电子基础知识电子基础知识是指在电子技术领域涉及到的基本概念、原理、电路及元器件等方面的知识。
对于从事电子工程、通信工程、计算机科学和工业自动化等领域的人员而言，掌握电子基础知识是必不可少的。
本文将介绍电子基础知识的几个重要方面。
一、电路基础电路基础是电子基础知识的核心内容之一，主要包括：电路元器件、电路电源、电路信号等方面。
电路元器件是电子电路的构成要素，常用的电路元器件有：电源、电阻、电容、电感、二极管、晶体管、场效应管、集成电路等。
电路电源是电子器件正常运行所需的能源，常见的电路电源有：直流电源、交流电源、电池等。
电路信号是指电子电路中传递的信号，包括：模拟信号、数字信号等。
二、数字电路数字电路是现代电子技术的核心之一，它主要基于数字信号进行运算，是计算机、通信、自动化、控制等领域的基础。
数字电路分为组合逻辑电路和时序逻辑电路两类，前者的输出仅依赖于输入，后者的输出不仅依赖于输入，还与电路的时序有关。
常见的数字电路有：与门、或门、非门、滑动窗口寄存器、计数器等。
数字电路的设计与实现主要依靠计算机辅助设计软件工具，如：Protel、Eagle、PADS等。
三、模拟电路模拟电路是采用模拟信号进行运算的电路，主要应用于模拟信号的输入、处理和输出等方面。
模拟电路分为线性电路和非线性电路两类，前者的输入与输出呈线性关系，后者则是非线性关系。
常见的模拟电路有：运放电路、滤波电路、功率放大电路、放大器电路、稳压电源等。
模拟电路的设计和实现需要一定的电路理论基础，熟悉传统的电路仿真软件，如SPICE 等。
四、微处理器基础微处理器是电子系统中的“大脑”，是一种高集成度的半导体器件，集成了CPU、RAM、ROM、UART等电路和接口电路，它能够实现逻辑控制、运算和数据处理、通信等功能。
微处理器基础包括：微处理器体系结构、指令系统、中断系统、时序控制等内容。
常用的微处理器有：单片机、DSP、ARM、PIC等，它们被广泛应用于嵌入式系统、智能终端、工业控制、医疗设备等领域。

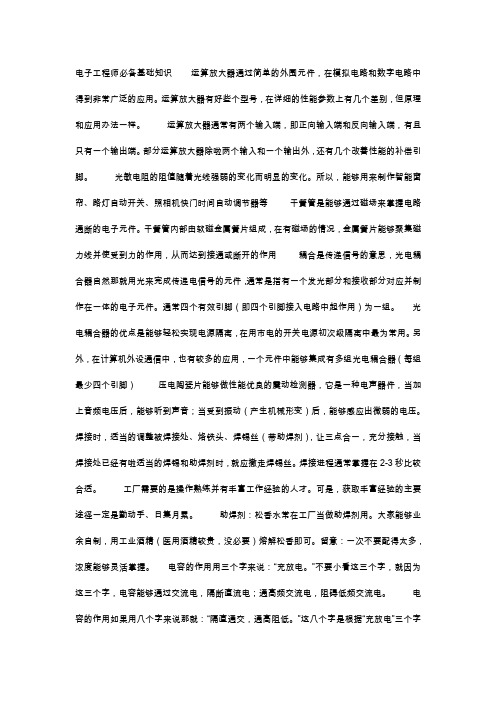

电子工程师必备基础知识运算放大器通过简单的外围元件，在模拟电路和数字电路中得到非常广泛的应用。
运算放大器有好些个型号，在详细的性能参数上有几个差别，但原理和应用办法一样。
运算放大器通常有两个输入端，即正向输入端和反向输入端，有且只有一个输出端。
部分运算放大器除啦两个输入和一个输出外，还有几个改善性能的补偿引脚。
光敏电阻的阻值随着光线强弱的变化而明显的变化。
所以，能够用来制作智能窗帘、路灯自动开关、照相机快门时间自动调节器等干簧管是能够通过磁场来掌握电路通断的电子元件。
干簧管内部由软磁金属簧片组成，在有磁场的情况，金属簧片能够聚集磁力线并使受到力的作用，从而达到接通或断开的作用耦合是传递信号的意思，光电耦合器自然那就用光来完成传递电信号的元件，通常是指有一个发光部分和接收部分对应并制作在一体的电子元件。
通常四个有效引脚（即四个引脚接入电路中起作用）为一组。
光电耦合器的优点是能够轻松实现电源隔离，在用市电的开关电源初次级隔离中最为常用。
另外，在计算机外设通信中，也有较多的应用，一个元件中能够集成有多组光电耦合器（每组最少四个引脚）压电陶瓷片能够做性能优良的震动检测器，它是一种电声器件，当加上音频电压后，能够听到声音；当受到振动（产生机械形变）后，能够感应出微弱的电压。
焊接时，适当的调整被焊接处、烙铁头、焊锡丝（带助焊剂），让三点合一，充分接触，当焊接处已经有啦适当的焊锡和助焊剂时，就应撤走焊锡丝。
焊接进程通常掌握在2-3秒比较合适。
工厂需要的是操作熟练并有丰富工作经验的人才。
可是，获取丰富经验的主要途径一定是勤动手、日集月累。
助焊剂：松香水常在工厂当做助焊剂用。
大家能够业余自制，用工业酒精（医用酒精较贵，没必要）熔解松香即可。
留意：一次不要配得太多，浓度能够灵活掌握。
电容的作用用三个字来说：“充放电。
”不要小看这三个字，就因为这三个字，电容能够通过交流电，隔断直流电；通高频交流电，阻碍低频交流电。
电容的作用如果用八个字来说那就：“隔直通交，通高阻低。
电子产品设计工程师必备手册(2009-3-31 13:32:00)目录一、EMC 工程师必须具备的八大技能二、EMC 常用元件三、EMI/EMC 设计经典 85 问四、EMC 专用名词大全五、产品内部的 EMC 设计技巧六、电磁干扰的屏蔽方法七、电磁兼容(EMC)设计如何融入产品研发流程一、EMC 工程师必须具备的八大技能EMC 工程师需要具备那些技能？从企业产品需要进行设计、整改认证的过程看，EMC 工程师必须具备以下八大技能：1、EMC 的基本测试项目以及测试过程掌握；2、产品对应 EMC 的标准掌握；3、产品的 EMC 整改定位思路掌握；4、产品的各种认证流程掌握；5、产品的硬件硬件知识，对电路（主控、接口）了解；6、EMC 设计整改元器件（电容、磁珠、滤波器、电感、瞬态抑制器件等）使用掌握；7、产品结构屏蔽设计技能掌握；8、对 EMC 设计如何介入产品各个研发阶段流程掌握。
二、EMC 常用元件介绍共模电感由于 EMC 所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！这里就给大家简单介绍一下共模电感的原理以及使用情况。
共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。

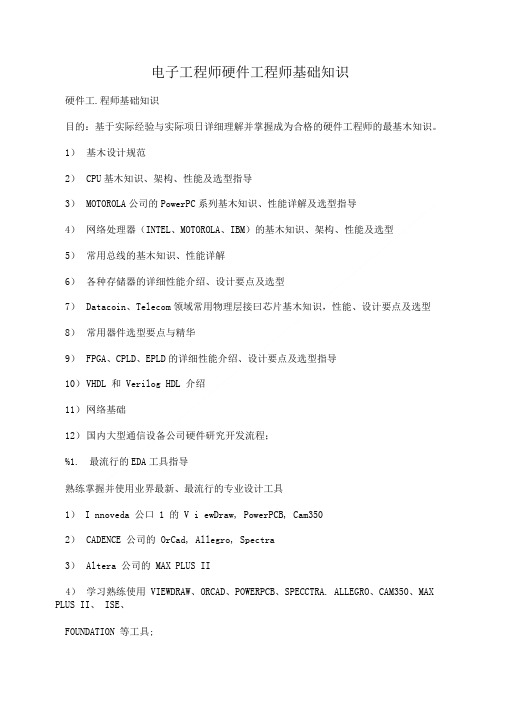

电子工程师硬件工程师基础知识硬件工.程师基础知识目的：基于实际经验与实际项日详细理解并掌握成为合格的硬件工程师的最基木知识。
1）基木设计规范2）CPU基木知识、架构、性能及选型指导3）MOTOROLA公司的PowerPC系列基木知识、性能详解及选型指导4）网络处理器（INTEL、MOTOROLA、IBM）的基木知识、架构、性能及选型5）常用总线的基木知识、性能详解6）各种存储器的详细性能介绍、设计要点及选型7）Datacoin、Telecom领域常用物理层接曰芯片基木知识，性能、设计要点及选型8）常用器件选型要点与精华9）FPGA、CPLD、EPLD的详细性能介绍、设计要点及选型指导10）VHDL 和 Verilog HDL 介绍11）网络基础12）国内大型通信设备公司硬件研究开发流程；%1.最流行的EDA工具指导熟练掌握并使用业界最新、最流行的专业设计工具1） I nnoveda 公口 1 的 V i ewDraw, PowerPCB, Cam3502）CADENCE 公司的 OrCad, Allegro, Spectra3）Altera 公司的 MAX PLUS II4）学习熟练使用 VIEWDRAW、ORCAD、POWERPCB、SPECCTRA. ALLEGRO、CAM350、MAX PLUS II、 ISE、FOUNDATION 等工具;5)XILINX 公司的 FOUNDATION、ISE%1.硬件总体设计掌握硬件总体设计所必须具备的硬件设计经验与设计思路1）产品需求分析2）开发可行性分析3）系统方案调研4）总体架构，CPU选型，总线类型5）数据通信与电信领域主流CPU： M68k系列，PowcrPC860, PowerPC8240, 8260体系结构，性能及对比；6）总体硬件结构设计及应注意的问题；7）通信接口类型选择8）任务分解9）最小系统设计；10） PCI总线知识与规范；11）如何在总体设计阶段避免出现致命性错误；12）如何合理地进行任务分解以达到事半功倍的效果？13）项目案例：中、低端路由器等%1.硬件原理图设计技术目的：通过具体的项廿案例，详细进行原理图设计全部经验，设计要点与精髓揭密。
电子基础知识目录一、电子技术基础 (3)1.1 电子元件 (4)1.2 电路分析 (5)1.2.1 基尔霍夫定律 (6)1.2.2 欧姆定律 (7)1.2.3 电压源与电流源 (8)1.2.4 运算放大器 (9)二、电子器件 (10)2.1 传感器 (11)2.1.1 光电传感器 (12)2.1.2 温度传感器 (13)2.1.3 气体传感器 (14)2.2 继电器 (16)2.3 电子显示器 (17)2.3.1 LED显示器 (18)2.3.2 LCD显示器 (20)2.3.3 PDP显示器 (21)三、电子电路 (22)3.1 放大电路 (23)3.1.1 小信号放大器 (24)3.1.2 功放电路 (25)3.2 振荡电路 (26)3.2.1 正弦波振荡器 (27)3.2.2 非正弦波振荡器 (29)3.3 电源电路 (29)3.3.1 交流电源 (30)3.3.2 直流电源 (31)四、集成电路 (33)4.1 常用集成电路 (34)4.2 微处理器与微控制器 (35)4.2.1 8051微处理器 (36)4.2.2 PIC微控制器 (36)五、电子测量与仪器 (38)5.1 万用表 (39)5.2 示波器 (40)5.3 频谱分析仪 (42)5.4 网络分析仪 (43)六、电子技术发展与应用 (45)6.1 通信技术 (46)6.1.1 有线通信 (47)6.1.2 无线通信 (48)6.2 计算机技术 (50)6.2.1 微型计算机 (51)6.2.2 工业控制系统 (53)6.3 新能源技术 (54)6.3.1 电动汽车 (55)6.3.2 太阳能光伏发电 (57)一、电子技术基础电子元器件是指用于制造电子设备的零件和部件，包括电阻器、电容器、电感器、二极管、晶体管等。
了解各种电子元器件的特性和使用方法是学习电子技术的基础。
电路是由电源、导线、开关、负载等元件组成的电流传输路径。
了解基本电路原理，如欧姆定律、基尔霍夫定律等，有助于分析和设计复杂的电子电路。
电子工程知识点总结电子工程是一门研究电子技术和电子设备的学科，涵盖了电子器件的设计、电路的分析与设计、信号处理、通信系统、控制系统等众多领域。
本文将对电子工程的一些重要知识点进行总结，帮助读者了解和学习电子工程的基础知识。
1. 电路基础知识电路是电子工程的基础，了解电路的基本概念和原理对于电子工程师至关重要。
电路由电源、电阻、电容、电感等元件组成，并通过导线连接在一起。
电流是电荷的流动，电压是电势差，电阻是阻碍电流流动的性质，电容是存储电荷的能力，电感是存储磁能的元件。
2. 电子器件电子工程中常用的电子器件包括二极管、晶体管、场效应管等。
二极管是一种具有单向导电性质的元件，可以用于电路的整流和稳压。
晶体管是一种三端设备，可以用于放大电流和电压。
场效应管是一种具有放大作用的电子器件，广泛应用于放大电路和开关电路。
3. 数字电路数字电路是以离散电压值表示信息，计算机和通信系统中大量使用。
数字电路具有稳定性强、抗干扰能力强等优点，数字信号可编程，易于存储和处理。
数字电路设计中常用的逻辑门包括与门、或门、非门、与非门、或非门和异或门等。
4. 通信系统通信系统用于传输信息，是电子工程中的重要领域。
通信系统可以分为模拟通信系统和数字通信系统。
模拟通信系统传输的是连续的模拟信号，如模拟电话。
数字通信系统将信息转换为离散的数字信号进行传输，如数字电话和互联网通信。
5. 控制系统控制系统是指将输入信号经过处理后，通过对输出信号进行控制实现对被控对象的控制。
控制系统广泛应用于自动化领域，如工业生产中的自动化生产线。
控制系统可以分为开环控制系统和闭环控制系统，闭环控制系统具有更好的稳定性和鲁棒性。
6. 信号处理信号处理是对信号进行处理和分析的技术，应用于音频处理、图像处理、视频处理等领域。
信号处理包括信号采集、滤波、变换等操作，常用的信号处理方法包括傅里叶变换、小波变换、数字滤波等。
7. 电源技术电子设备需要电源供电，电源技术是电子工程的重要内容之一。
电子工程师必备手册EMIEMC设计秘籍上网时刻:2007年10月24日PDF摘要：目录一、EMC工程师必须具备的八大技能二、EMC常用元件三、EMI/EMC设计经典85问四、EMC专用名词大全五、产品内部的EMC设计技巧六、电磁干扰的屏蔽方法七、电磁兼容(EMC)设计如何融入产品研发流程一、EMC工程师必须具备的八大技能EMC工程师需要具备那些技能？从企业产品需要进行设计、整改认证的过程看，EMC工程师必须具备以下八大技能：1、EMC的差不多测试项目以及测试过程把握；2、产品对应EMC的标准把握；3、产品的EMC整改定位思路把握；4、产品的各种认证流程把握；5、产品的硬件硬件知识，对电路（主控、接口）了解；6、EMC设计整改元器件（电容、磁珠、滤波器、电感、瞬态抑制器件等）使用把握；7、产品结构屏蔽设计技能把握；8、对EMC设计如何介入产品各个研发时期流程把握。
二、EMC常用元件介绍共模电感由于EMC所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！那个地点就给大伙儿简单介绍一下共模电感的原理以及使用情形。
共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要关于共模信号出现出大电感具有抑制作用，而关于差模信号出现出专门小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，因此差模电流能够无衰减地通过。
因此共模电感在平稳线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无阻碍。
共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要显现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
成为电子工程师所必需掌握的知识成为电子工程师所必需掌握的知识－基本的芯片和分立器件（二）电子工程师（转载）邓收录于2009-01-04 阅读数：20 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？第二课基本的芯片和分立器件2.1 简述2.2 74系列2.3 CD4000系列2.4 光耦与光电管2.5 三极管2.6 电容电阻2.7 固态继电器2.8 继电器2.9 变压器和三端稳压器2.10 开关电源芯片2.11 封装知识、芯片批号等2.12 接插件2.13 器件选购的知识第三课数字量的输入输出第四课单片机的通讯接口第五课单片机系统设计的硬件构思第六课单片机程序的框架（汇编版本）第七课模拟量的输入输出……各位多提宝贵意见。
保证实用。
如果程序里面有一些例程，也是已经经过测试可以拿来就用的；实际上是我早年的一些产品的程序的一部分；不好意思，都是汇编的。
写的时间只有周末会多一些，可以保证做到一周一课；尽量能够提前，但是这要看看工作忙不忙了。
坊间有一些参考书，准备今天上午到北京中发市场转了一圈，我记得以下参考书目较好：1. 周航慈：《单片机程序设计》2. 徐涵芳：《MCS-51单片机结构与设计》3. 何立民：《......》有了这些就基本够用了；其它的很多都是资料的翻译；如果英文不好，可以看看；英文好的话，可以不必了，省电钱买开发系统和编程器、开发板什么的，需要什么资料直接下载PDF文件好了。
要想成为电子工程师，需要宽带，在家里安装包月的adsl或者长宽，绝对值得。
实际上，网络上什么都有了，就是一个网络数据库，要好好利用。
网上自有黄金屋，网上自有颜如玉……第二课基本的芯片和分立器件2.1 简述有必要对以下系列的芯片和分立器件进行介绍。
除了单片机作为控制器的核心外，作为一个产品，由很多东西构成；所以，在讲系统之前，先将这些零零碎碎的东西一并交待。
就好像一栋房子，有各种各样的构件组成，下面的这些东东就像砖瓦一样，没有不行。
电子工程的入门知识电子工程是现代科技领域中一门重要的学科，涉及到电子器件、电路设计、通信技术等多个方面。
对于初学者来说，了解电子工程的基础知识是必不可少的。
本文将介绍电子工程的入门知识，帮助读者初步了解电子工程的概念、原理和应用。
一、电子工程概述电子工程是研究电子技术和电子器件的学科，它应用于各个领域，包括通信、计算机、自动控制、医疗、能源等。
电子工程的核心是电子元器件和电路设计，通过电子设备的研发和应用，实现各种功能和效果。
二、电子元器件1. 电子元器件的分类电子元器件可以分为被动元器件和主动元器件两大类。
被动元器件包括电阻、电容、电感等，主要用于对电流和电压进行控制。
主动元器件包括晶体管、二极管、集成电路等，可以放大电流、实现逻辑运算等。
2. 常用的电子元器件（1）晶体管：晶体管是一种常见的主动元器件，可以放大和控制电流。
根据使用场景的不同，晶体管可以分为NPN型和PNP型。
（2）电阻：电子电路中常用的电子元器件，用于控制电流和电压的大小。
根据阻值的不同，电阻可以分为可变电阻和固定电阻。
（3）电容：电子电路中储存电荷的被动元器件。
根据材料的不同，电容可以分为电解电容、陶瓷电容、电介质电容等。
（4）电感：电子电路中存储电能的被动元器件，常用于滤波、抑制干扰等。
三、电路设计1. 电路的基本组成电子电路由电子元器件组成，包括电源、信号源、放大器、滤波器等。
在电路设计中，需要根据需求选择合适的元器件，搭建符合要求的电路拓扑结构。
2. 电路分析方法为了了解电路的工作原理和性能，需要对电路进行分析。
常用的电路分析方法有基尔霍夫电压法、基尔霍夫电流法、节点分析法和追踪法等。
四、通信技术1. 通信系统的基本原理通信技术是电子工程中的重要领域，涉及到数据的传输和处理。
通信系统包括发送端、信道和接收端三部分，通过信号的传递实现信息的交流。
2. 常见的通信技术（1）调制解调：调制是将数字信号转换为模拟信号的过程，解调则是将模拟信号转换为数字信号的过程。
电子工程师必备基础知识手册一、电阻
电阻 导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ 表示。 一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称 ，用字母表示，表示产品的名字。如R 表示电阻，W 表示电位器。 第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6- 精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 。例如：R T 1 1 型普通碳膜电阻a1} 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。 4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1 伏，电阻器的相对变化量。 9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动， 使导体任意两点的电压不规则变化。 四、电阻器阻值标示方法 1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。 2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。 表示允许误差的文字符号： 文字符号 D F G J K M 允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。 4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。 黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20% 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。 当电阻为五环时，
http://www.PHPget.cn Page 1最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。 五、常用电阻器 1、电位器 电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。 1.1 合成碳膜电位器 电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单， 是目前应用最广泛的电位器。特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大， 耐潮性以及阻值稳定性差。 1.2 有机实心电位器 有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。 1.3 金属玻璃铀电位器 用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好， 是很有前途的电位器品种，缺点是接触电阻和电流噪声大。 1.4 绕线电位器 绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。 1.5 金属膜电位器 金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。 1.6 导电塑料电位器 用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP 电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。 1.7 带开关的电位器 有旋转式开关电位器、推拉式开关电位器、推推开关式电位器 1.8 预调式电位器 预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。 1.9 直滑式电位器 采用直滑方式改变电阻值。 1.10 双连电位器 有异轴双连电位器和同轴双连电位器 1.11 无触点电位器 无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。2、实芯碳质电阻器 用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。 特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。 3、绕线电阻器 用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。 绕线电阻具有较低的温度系数，阻值精度高， 稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。 4、薄膜电阻器 用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下： 4.1 碳膜电阻器 将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。 4.2 金属膜电阻器 用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。 金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在仪器仪表及通讯设备中大量采用。 4.3 金属氧化膜电阻器
http://www.PHPget.cn Page 2在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。 4.4 合成膜电阻 将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。 由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压， 高阻， 小型电阻器。 5、金属玻璃铀电阻器 将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。 耐潮湿， 高温， 温度系数小，主要应用于厚膜电路。 6、贴片电阻SMT 片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。 7、敏感电阻 敏感电阻是指器件特性对温度，电压，湿度，光照，气体， 磁场，压力等作用敏感的电阻器。 敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v 等。 7.1、压敏电阻 主要有碳化硅和氧化锌压敏电阻，氧化锌具有更多的优良特性。 7.2、湿敏电阻 由感湿层，电极， 绝缘体组成，湿敏电阻主要包括氯化锂湿敏电阻，碳湿敏电阻，氧化物湿敏电阻。氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小，特性重复性不好，受温度影响大。碳湿敏电阻缺点为低温灵敏度低，阻值受温度影响大，由老化特性， 较少使用。 氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。有氧化锡，镍铁酸盐，等材料。 7.3、光敏电阻 光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。 7.4、气敏电阻 利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。 7.5、力敏电阻 力敏电阻是一种阻值随压力变化而变化的电阻，国外称为压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。可制成各种力矩计，半导体话筒，压力传感器等。主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言， 合金电阻器具有更高灵敏度。
http://www.PHPget.cn Page 3
