光交（光缆交接箱）因为城市与城市，区与区或者楼房与楼房的光纤网络需要分割，结合，那么施工的时候会尽量将这些分割结合的工作汇聚在一个地方，而要做这些动作，必须将光缆保护外皮剥开，露出里面穿光的纤芯部分，可以想象这种地方会很容易受损，所以在这个地方放上一个大铁柜，可以保护，例如外力，水，阳光，粉尘的侵害，这个大金属柜就是光缆交接箱。
按照里面操作的芯数分为288，576，800等规格，按照外壳大致分为金属和玻璃钢等。
光纤配线箱(optical fiber distribution box，简称ODB)，光缆配线箱是光缆分纤箱和光分路器箱的统称。
光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。
适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。
光纤适配器（连接器）是光纤通信系统中使用量最多的光无源器件，大多数的光纤连接器是由三个部分组成的：两个光纤接头和一个耦合器。
两个光纤接头装进两根光纤尾端；耦合器起对准套管的作用。
另外，耦合器多配有金属或非金属法兰，以便于连接器的安装固定。
光缆分纤箱光缆分纤箱，就是主光缆进箱后,用尾纤熔接,像12芯的缆就熔接12条尾纤。
通过箱子内部的适配器与下端12芯皮缆相连。
上端与下端的芯数相同。
1、光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备。
光纤分纤箱必须能在规定的环境下可靠工作，并且其箱体能承受不小于500N的垂直压力。
光缆分线箱是FTTH系统中用户终端的配线分线设备，可以实现光纤的熔接、分配以及调度等功能。
可灵活配置1×32,1×16,1×8或1×4等光分路器(分光器),安装方便。
2、光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的、作为光分支点采用的一种重要配线设备。
该产品用于配线光缆通过光分路器与用户蝶形入户光缆实现连接，从而实现用户FTTH业务的开通，是ODN网络中重要的光接入点设备。

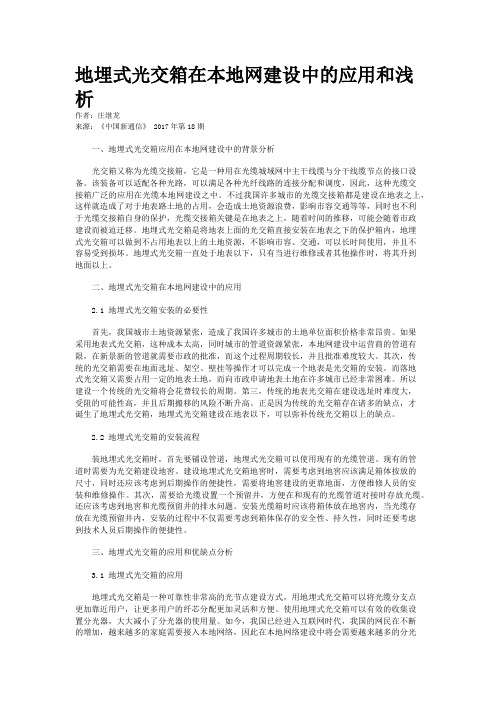

地埋式光交箱在本地网建设中的应用和浅析作者：庄继龙来源：《中国新通信》 2017年第18期一、地埋式光交箱应用在本地网建设中的背景分析光交箱又称为光缆交接箱，它是一种用在光缆城域网中主干线缆与分干线缆节点的接口设备。
该装备可以适配各种光路，可以满足各种光纤线路的连接分配和调度，因此，这种光缆交接箱广泛的应用在光缆本地网建设之中。
不过我国许多城市的光缆交接箱都是建设在地表之上，这样就造成了对于地表路土地的占用，会造成土地资源浪费，影响市容交通等等，同时也不利于光缆交接箱自身的保护，光缆交接箱关键是在地表之上，随着时间的推移，可能会随着市政建设而被迫迁移。
地埋式光交箱是将地表上面的光交箱直接安装在地表之下的保护箱内，地埋式光交箱可以做到不占用地表以上的土地资源，不影响市容、交通，可以长时间使用，并且不容易受到损坏。
地埋式光交箱一直处于地表以下，只有当进行维修或者其他操作时，将其升到地面以上。
二、地埋式光交箱在本地网建设中的应用2.1 地埋式光交箱安装的必要性首先，我国城市土地资源紧张，造成了我国许多城市的土地单位面积价格非常昂贵。
如果采用地表式光交箱，这种成本太高，同时城市的管道资源紧张，本地网建设中运营商的管道有限，在新景新的管道就需要市政的批准，而这个过程周期较长，并且批准难度较大。
其次，传统的光交箱需要在地面选址、架空、壁挂等操作才可以完成一个地表是光交箱的安装。
而落地式光交箱又需要占用一定的地表土地，而向市政申请地表土地在许多城市已经非常困难。
所以建设一个传统的光交箱将会花费较长的周期。
第三，传统的地表光交箱在建设选址时难度大，受阻的可能性高，并且后期搬移的风险不断升高。
正是因为传统的光交箱存在诸多的缺点，才诞生了地埋式光交箱，地埋式光交箱建设在地表以下，可以弥补传统光交箱以上的缺点。
2.2 地埋式光交箱的安装流程装地埋式光交箱时，首先要铺设管道，地埋式光交箱可以使用现有的光缆管道。
现有的管道时需要为光交箱建设地窖。
支持EPON/GPON分光功能世纪人通讯多年来积极参与行业标准的制订，并参与YD/T988-2007<<通信光缆交接箱>>的起草及编制，该标准已成为行业内光缆交接箱设计、制造、测试、验收的重要参考依据。
落地安装（955×520×288mm） 挂杆/挂墙安装（745×520×288mm）原装科隆箱体 GXF5-17Aa（1350×750×320mm）产品配置：结构尺寸容量配置备注序号 名称 型号H×W×D (mm)箱体 光缆交接箱 GXF5-17Aa1000×750×320 288芯FJX12a 25×334×200 24 z原装科隆SMC箱体，室外国产SMC箱体GXF5-17Ae（1445×756×360mm）光缆交接箱 GXF5-17C（1600×1200×400mm）结构尺寸容量配置 名称 型号H×W×D (mm)光缆交接箱 GXF5-17C 1600×1200×400 576接续模块 FJX12a/12b 25×334×200 24/24光缆开剥保护装置（用FBB-8 8前后开门 GXF5-17Cd（1445×756×625 mm）产品配置：结构尺寸容量配置备注H×W×D (mm)GXF5-17Cd 1100×756×625 576芯 z SMC箱体（室外型），GXF5-17HBa 箱体示意图FFG-1（分光比可选）FFG-17（1分16）FFG-34（1分32）产品配置：名称箱体图片示意配线区（144芯，FJX12e模块）48芯直熔区 配件：高密度模块 FJX12e高密度模块：H×W×D (mm)25×254×200，体积小、双层结构，可安装不同制式 适配器（FC、SC）,提供12芯配线端口。
探讨鄞州广电网络现状及对光纤入户1 鄞州广电网络现状鄞州广电经过近几年的果敢、大胆的投入，已经完成了对网络的一次重要的升级改造。
建成了全区东、西、南路三个环网，有力的保证了网络的安全性和可靠性，为有线电视网络实现三网融合，开展更多的业务提供了网络基础保障。
在覆盖网方面，设置多个光缆交接箱，每个光节点4芯光缆，一芯用于广播电视业务，一芯用于双向业务，其余为扩容和备用。
在单向数字电视业务方面，采用1550nm +光放模式，由鄞州网络中心来的1550nm信号直接在乡镇机房进行光放大后，经分配送至各野外光缆交接箱或小区分机房，这样全区近40万户用户已全部实现数字电视整体转换。
在双向业务方面，网络中心与乡镇OLT设备经环网上下行双纤连接，上行采用1310nm，下行采用1490 nm传输。
再由乡镇OLT设备PON口输出和接受光信号至下级各ONU设备实现双向数据传输。
乡镇OLT设备PON口的光信号采用单纤双向传输，上行采用1310nm，下行采用1490nm，通过对新建小区采用EPON+LAN的方式，和对村庄及老旧小区采用EPON+EOC的方式，全区双向网络也已实现了全覆盖。
网络可以说是有了质的飞跃，从一个村甚至几个村仅有的一个光节点发展到后来的一个光点仅带不到100个用户，直到如今每个光点所带用户在30户左右。
从网络的双向化智能化方面看，也已实现了从被动的看电视到主动的点播、回放等功能，还能宽带上网，可以说这张网已经是一张智能化的网络，通过不断开发，它还能实现人们从未想过和想到的功能。
双向业务缺乏，价格高是广电双向网络运营的制约因素。
就鄞州广电目前经营的情况来看，很多用户都很想体验互动电视带来的改变，但问及年套餐760元的服务费，仍感到一定的压力，如果价格不下降，互动点播业务要有较快发展那是很难做到的。
目前鄞州广电双向业务除了互动点播电视和宽带之外还没开发出其他吸引人的功能，这将是对网络资源的极大浪费。
要提高网络效率，增加网络的运营效益，必须加大力度开发更多的双向业务，以满足个性用户的需求。

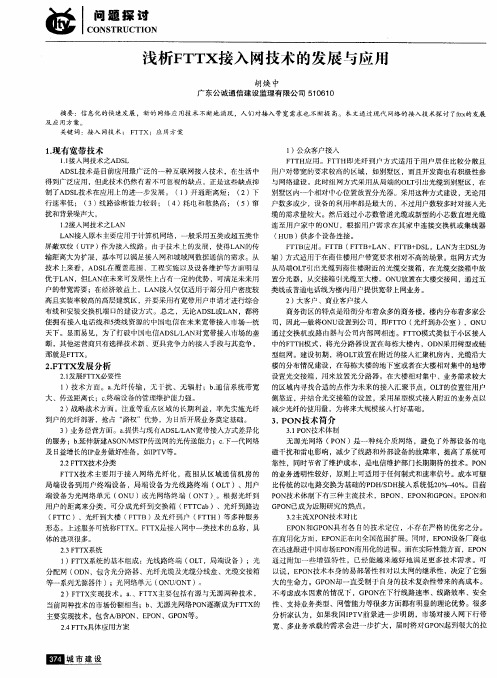

中国移动通信集团云南有限公司昆明分公司宽带接入典型场景配置规范（试行）昆明移动宽带接入典型场景配置第一章术语和符号1.1术语1.无源光网络系统（Passive Optical Network，PON）由光线路终端（OLT）、光分配网（ODN）、光网络单元/终端（ONU/ONT）组成的信号传输系统，简称PON系统。
ONT位于用户端，适用于FTTH/O场景，ONU由多个用户共享，适用于FTTB等场景。
本规范中ONU/ONT统一用ONU表示。
2.光分配网（Optical Distribution Network，ODN）由OLT与ONU之间的无源光器件和光缆组成的点对多点的光分配网络，简称ODN。
3.光分路器（Optcal Fiber Power Splitter）光分路器是ODN的关键部件，是一种可以将一路或两路光信号分成多路光信号以及完成相反过程的无源器件。
光分路器靠近业务网络侧、用户侧的端口分别称为合路侧、支路侧端口。
4.光缆分纤箱（光缆分纤分光箱/光纤分配箱）/盒（Optical Fiber Cable Distribution Box，ODB）用于室外或楼道内连接配线光缆与引入光缆或者连接楼内垂直光缆与水平光缆的接口设备。
光缆分纤箱/盒内可以安装光分路器；可以包含光纤活动连接器；也可以只包含光缆熔接盘/机械接续保护单元。
安装光分路器的光缆分纤箱/盒称为光分路箱或分光分纤盒。
5.竖井/弱电井（Riser）竖井又称上升通槽或通道，是楼房内用于布放上升线缆的通道。
如弱电井等。
1.2符号英文缩写英文名称中文名称FTTB Fiber to the Building 光纤到大楼FTTH Fiber to the Home 光纤到户ODF Optical Fiber Distribution Frame 光配线架ODN Optical Distribution Network 光分配网络OLT Optical Line Terminal 光线路终端ONU Optical Network Unit 光网络单元PON Passive Optical Network 无源光网络第二章建设模式城镇区域宽带采用PON以FTTH和FTTB接入方式建设，FTTH为昆明移动城镇宽带的主要接入方式，个别已经布有5类线且不能新接入皮线光缆的楼栋才可采用FTTB方式接入。
