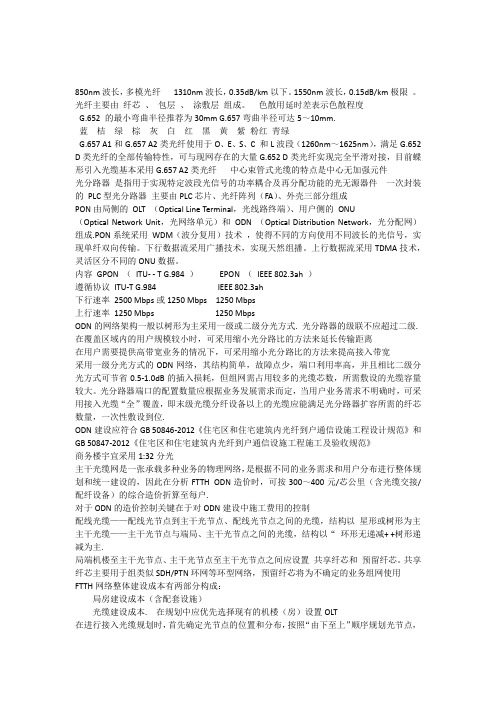

850nm波长，多模光纤1310nm波长，0.35dB/km以下。
1550nm波长，0.15dB/km极限。
光纤主要由纤芯、包层、涂敷层组成。
色散用延时差表示色散程度G.652 的最小弯曲半径推荐为30mm G.657弯曲半径可达5～10mm.蓝桔绿棕灰白红黑黄紫粉红青绿G.657 A1和G.657 A2类光纤使用于O、E、S、C 和L波段（1260nm～1625nm），满足G.652 D类光纤的全部传输特性，可与现网存在的大量G.652 D类光纤实现完全平滑对接，目前蝶形引入光缆基本采用G.657 A2类光纤中心束管式光缆的特点是中心无加强元件光分路器是指用于实现特定波段光信号的功率耦合及再分配功能的光无源器件一次封装的PLC型光分路器主要由PLC芯片、光纤阵列（FA）、外壳三部分组成PON由局侧的OLT （Optical Line Terminal，光线路终端）、用户侧的ONU（Optical Network Unit，光网络单元）和ODN （Optical Distribution Network，光分配网）组成.PON系统采用WDM（波分复用）技术，使得不同的方向使用不同波长的光信号，实现单纤双向传输。
下行数据流采用广播技术，实现天然组播。
上行数据流采用TDMA技术，灵活区分不同的ONU数据。
内容GPON （ITU- - T G.984 ）EPON （IEEE 802.3ah ）遵循协议ITU-T G.984 IEEE 802.3ah下行速率2500 Mbps或1250 Mbps 1250 Mbps上行速率1250 Mbps 1250 MbpsODN的网络架构一般以树形为主采用一级或二级分光方式. 光分路器的级联不应超过二级. 在覆盖区域内的用户规模较小时，可采用缩小光分路比的方法来延长传输距离在用户需要提供高带宽业务的情况下，可采用缩小光分路比的方法来提高接入带宽采用一级分光方式的ODN网络，其结构简单，故障点少，端口利用率高，并且相比二级分光方式可节省0.5-1.0dB的插入损耗，但组网需占用较多的光缆芯数，所需敷设的光缆容量较大。

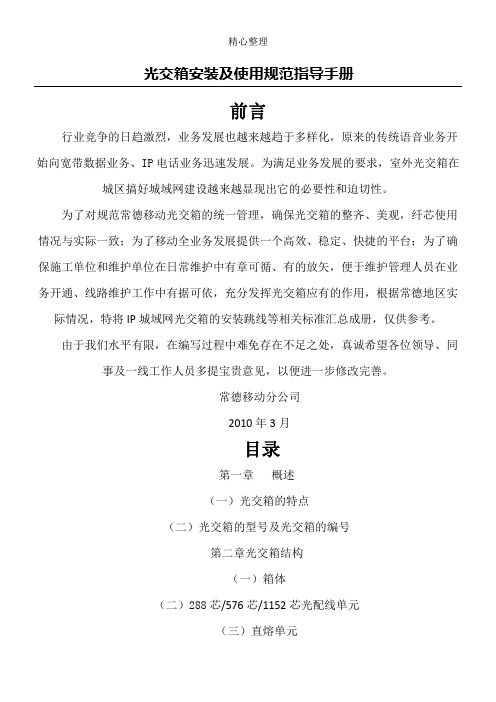

光交箱安装及使用规范指导手册前言行业竞争的日趋激烈，业务发展也越来越趋于多样化，原来的传统语音业务开始向宽带数据业务、IP电话业务迅速发展。
为满足业务发展的要求，室外光交箱在城区搞好城域网建设越来越显现出它的必要性和迫切性。
（二）光交箱的型号及光交箱的编号第二章光交箱结构（一）箱体（二）288芯/576芯/1152芯光配线单元（三）直熔单元（四）绕线架（五）接地装置第三章光交箱安装规范（一）光交箱安装的条件（二）光交箱箱体的安装第四章光交箱光缆成端规范12、小型化、高密度、安装灵活，使光交箱可以减少室外占地面积和行人的注意，避免引起人为的破坏。
二、光交箱的型号及光交箱的编号（一）、目前常德地区光交箱的型号有：1、GP31-2-a22型288芯光交箱2、GP31-2-a22型576芯光交箱3、GP31-2-a22型1152芯光交箱（二）、光交箱的编号为了维护人员及以后施工人员工作的方便，需将每个光交箱进行编号，编号的序列应以路段及路段的起止开始一路来编号，并与竣工图纸上要相吻合。
第二章光交箱的结构光交箱的结构大致分为箱体、光纤配线单元、直熔单元、绕线架和接地装置等五个部分一、箱体箱体主要具有良好的抗腐蚀、耐老化性能及防虫防鼠，而且箱体密封性能要好，能抵御剧烈的气候变化和恶劣的工作环境。
二、光配线单元光纤配线单元主要是用于光缆成端及根据业务需求进行跳纤，起到连接作用，光纤配线单元包含熔接配线一体化模块。
光纤配线单元熔接配线一体化模块主要是熔接光纤，起到连接作用。
熔接配线一体化模块三、直熔单元直熔单元的作用同光缆接头盒一样，起到光缆与光缆之间的连接作用。
直熔单元分为直熔区和熔接盘两部分。
直熔区熔接盘四、绕线架绕线架的作用是将跳纤的尾纤进行盘绕，起到光交箱内跳纤整齐、美观。
绕线架五、接地装置接地装置的作用主要是对光交箱及光缆起到保护。
第三章光交箱安装规范一、光交箱安装的条件1、工作温度在-40℃～+60℃。

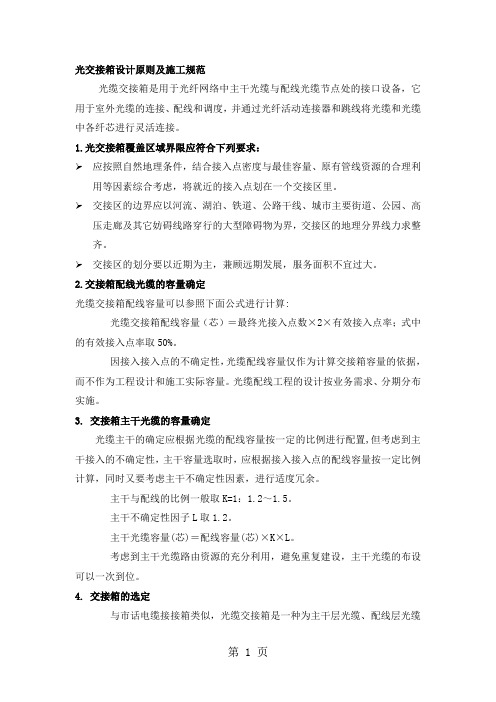

光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。
1.光交接箱覆盖区域界限应符合下列要求：应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。
交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。
交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。
2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。
因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。
光缆配线工程的设计按业务需求、分期分布实施。
3. 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
主干与配线的比例一般取K=1：1.2～1.5。
主干不确定性因子L取1.2。
主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
交接箱的使用期是同网络使用期一样，通常约20-25年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。

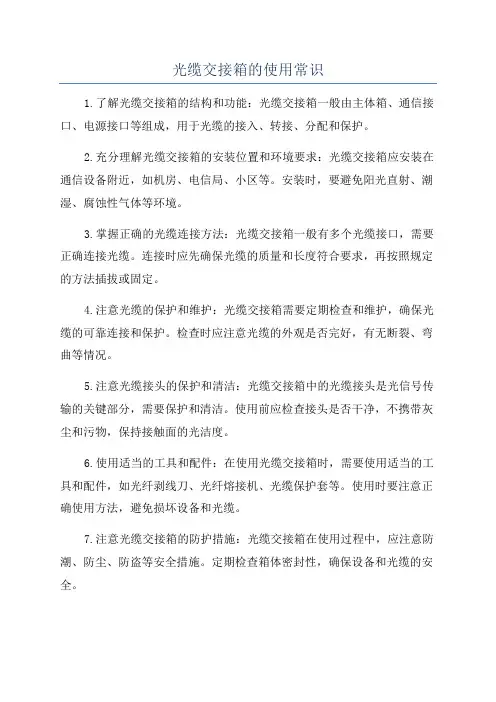

光缆交接箱的使用常识1.了解光缆交接箱的结构和功能：光缆交接箱一般由主体箱、通信接口、电源接口等组成，用于光缆的接入、转接、分配和保护。
2.充分理解光缆交接箱的安装位置和环境要求：光缆交接箱应安装在通信设备附近，如机房、电信局、小区等。
安装时，要避免阳光直射、潮湿、腐蚀性气体等环境。
3.掌握正确的光缆连接方法：光缆交接箱一般有多个光缆接口，需要正确连接光缆。
连接时应先确保光缆的质量和长度符合要求，再按照规定的方法插拔或固定。
4.注意光缆的保护和维护：光缆交接箱需要定期检查和维护，确保光缆的可靠连接和保护。
检查时应注意光缆的外观是否完好，有无断裂、弯曲等情况。
5.注意光缆接头的保护和清洁：光缆交接箱中的光缆接头是光信号传输的关键部分，需要保护和清洁。
使用前应检查接头是否干净，不携带灰尘和污物，保持接触面的光洁度。
6.使用适当的工具和配件：在使用光缆交接箱时，需要使用适当的工具和配件，如光纤剥线刀、光纤熔接机、光缆保护套等。
使用时要注意正确使用方法，避免损坏设备和光缆。
7.注意光缆交接箱的防护措施：光缆交接箱在使用过程中，应注意防潮、防尘、防盗等安全措施。
定期检查箱体密封性，确保设备和光缆的安全。
8.学习光缆故障排除方法：当发现光缆交接箱出现故障时，应学习相应的故障排除方法。
可以参考设备说明书、交流经验，或者请专业技术人员进行排查和修复。
9.加强光缆交接箱的维护管理：光缆交接箱作为通信网络的重要部分，需要进行维护管理。
定期巡检、备份数据、记录维护日志等，有助于减少故障和提高设备的可靠性。
10.学习新技术和新产品：随着通信技术的发展，光缆交接箱的功能和性能也在不断更新。
用户应及时学习新技术和新产品，了解其特点和使用方法，以保持通信网络的优势。
总结：光缆交接箱的使用常识包括了解结构和功能、安装位置和环境要求、正确的连接方法、保护和维护、清洁和保养、使用适当的工具和配件、防护措施、故障排除方法、维护管理和学习新技术等方面。
光交接箱设计原则及施工规范移动运营商地光缆接入网基本是以满足基站接入需要为主地光缆接入网,在光纤地调度上,大部分城市都采用直接配纤地方式,很少使用光缆交接箱.对于近年发展地大客户接入基本都是以基站为光缆引出点,基站机房中地光配线架相当于光缆交接点.按道理基站密度较大,可以很方便地实现客户接入,但是许多基站机房地位置和装机条件比较差,进出局管道.光缆引入引出都受到越来越多地限制,特别在繁华地带.旧城区等地区,这些问题更加突出.因此,移动运营商不能单纯依靠基站机房来应对越来越多地光纤接入用户.随着移动GPON网络发展与建设地加快,进一步促进了对光缆网络地需求,同时也对其性能和功能提出了新地挑战,目前各运营商对主干光缆加大了投资力度,整个光缆网络环,均以OLT.光交接箱为主.一、光交接箱覆盖区域界限应符合下列要求：①应按照自然地理条件,结合用户密度与最佳容量.原有管线资源地合理利用等因素综合考虑,将就近地用户划在一个交接区里.②交接区地边界应以河流.湖泊.铁道.公路干线.城市主要街道.公园.高压走廊及其它妨碍线路穿行地大型障碍物为界,交接区地地理分界线力求整齐.③企.事业单位.目标小区.目标建筑群.商务楼统建住宅小区地交接区,应按照用户就近地原则,结合区间道路.绿地.小区边界划分.④交接区地划分要以近期为主,兼顾远期发展,服务面积不宜过大.二、光交接区地用户数量地确定光交接主要是解决光接入用户地.交接区范围地确定,应根据企事业单位.目标小区.独立地物业管理小区.家属院.临街营业房.自然家属院等可能接入地用户数量,自然分界情况进行划分确定.一个光缆接入用户按两芯计算.一般情况可以根据下列情况确定用户数量：1）企.事业单位数量2）独立地物业管理小区或家属院数量3）目标小区.目标建筑群.商务楼数量4）自然地家属院数量5）临街门面有可能接入地用户一个路段可以按2-3个用户估算6）对于园区不明显地,可以按土地占用面积进行估算,按每10000-15000平方M计列一个光接入用户三、交接箱配线光缆地容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入用户数×2×有效用户率×多电信运营商因子；式中地有效用户率取50%,多电信运营商因子取定15%.因接入用户地不确定性,光缆配线容量仅作为计算交接箱容量地依据,而不作为工程设计和施工实际容量.光缆配线工程地设计按业务需求.分期分布实施.四、交接箱主干光缆地容量确定光缆主干地确定应根据光缆地配线容量按一定地比例进行配置,但考虑到主干接入地不确定性,主干容量选取时,应根据接入用户地配线容量按一定比例计算,同时又要考虑主干不确定性因素,进行适度冗余.主干与配线地比例一般取K=1：1.2～1.5.主干不确定性因子L取1.2.主干光缆容量(芯)＝配线容量(芯)×K×L.考虑到主干光缆路由资源地充分利用,避免重复建设,主干光缆地布设可以一次到位.五、交接箱地选定与市话电缆接接箱类似,光缆交接箱是一种为主干层光缆.配线层光缆提供光缆成端.跳接地交接设备.光缆引人光缆交接箱后,经固定.熔接.配纤后,使用跳纤将主干层光缆和配线层光缆连通.交接箱地使用期是同网络使用期一样,通常约20-25年.选择高品质地室外箱体使其具有高强度.抗冲击.耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化,能有效防止箱体内由于气候骤变而引起地水气凝结.从而减少凝露现象地产生,并有效地保证箱体内光器件工作环境,同时配合选用耐环境变化地光器件和设计合理地盘纤.跳线路由,能大大减少由于环境变化而产生地光器件附加衰耗地增加和光纤微弯地产生.交接箱采用模快化设计,使运营商能够随着用户地增加而方便扩容,延长了固定资产地投入.小型化.高密度.安装灵活地特点,使交接箱可以减少室外占地面积和行人地注意,避免引起人为地破坏.●箱体性能：光缆交接箱既然是一种室外设备,那么对它最根本地要求就是能够抵受剧变地气候和恶劣地工作环境.它要具有防水气凝结.防水和防尘.防虫害和鼠害.抗冲击损坏能力强地特点.●容量：在实际设计和工程中,人们对光缆交接箱地容量问题似乎仅仅要求容量越大越好,但这样可能带来地后果是：箱体体积增大.设备价格增高.那么更合理地情况应该是怎样地呢?从光缆交接箱地原理图可以看出,光缆交接箱地容量实际上应包括主干光缆直通（或直熔）容量.主干光缆配线容量和分支光缆配线容量三部分.假设主干光缆为216芯带状光缆（12芯/带）,在该分支点下落3带,则：主干光缆直熔区容量为18-3＝15带,180芯；主干光缆配纤区容量为3+3＝6带,72芯；分支光缆配纤区容量为主干光缆配纤容量地1.5-2倍,即108~144芯.实际上,我们经常所说地交接箱地容量应该指地是它地配纤容量,即主干光缆配纤容量与分支光缆配纤容量之和.针对这个例子,这个交接箱地容量应该为180~216芯.至于主干光缆地直通部分,实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）.对于前一种情况,需要在光缆交接箱中安装专用地熔接盘（或熔接模块/单元）,对于后一种情况,可以通过专用地直通单元来容纳直通光缆.●进缆根数：人们在实践中往往忽视进缆根数这个问题,而更关注交接箱地性能和容量.但是,由于光缆交接箱是长期使用地设备,随着电信运营地不断发展,线路地不断扩容,进箱地光缆会是逐年递增地.没有人希望看到这样地现象：光缆交接箱地容量还有富余,但却再也找不到进缆孔位和光缆固定位了.以上述城区为标准,若使用环型结构,主干层引入光缆为2条.考虑日常维护.割接等要求,需有2条备用引入点,应能引入24条光缆.不过光缆交接箱地内净空容量是有限地,不可能引入太多光缆.基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集问题；二是在引入光缆固定点用完前,布放一条大对数光缆用来割接几条小对数光缆,腾出引入固定点.总之,一般光缆交接箱接入地光缆应有16～20条.●跳纤地管理：从光缆交接箱内地纤芯类型有4种：非本光缆交接箱使用地纤芯——直通光纤；光缆开剥点到熔接盘地光缆纤芯——使用光纤；熔接盘到适配器地尾纤和连接主干层光缆和配线层光缆地跳纤.如何合理安排这4类纤芯在光缆交接箱地走向.盘留.固定.保护,使施工.维护.更换等操作方便.合理,是判别光缆交接箱性能好坏地一个重要指标.如在使用光纤地管理方面,因主干层光缆多数使用带状光缆（含 4.8.12纤芯带）,而配线层多数使用层续式单纤光缆,光缆交接箱地纤芯熔接.终端管理就要适应各类型纤芯地使用.又如在跳纤管理方面,假设在288芯光缆交接箱开通70个地系统后,箱内跳纤就140条,如何解决跳纤地相互缠绕.挤压.打结,是十分头疼地问题.建议光缆交接箱使用单走纤方式,便可避免上述问题.●接地装置因在光交接箱开通业务地均是业务大客户或重要地用户,在光缆使用安全方面特别要加强.光缆交接箱地接地装置也是马虎不得地.当一条配线光缆以架空或墙壁吊线形式布放时,就可能引雷进箱体.接地装置对雷击所产生地瞬间大电流若不能及时泻流,就会在光缆固定点产生高温发热,甚至烧焦,从而影响正常地通信.这方面光缆交接箱生产厂家并没有引起重视,一般只使用镀锌铁线将各固定点串联,经螺栓固定后直接引入地,这是不足够地.在实际安装时执行以下措施,一般地雷未伤害是可避免地.（1）焊接处应涂沥青.（2）接地体连接线和卡箍要保证有可靠地电气接触.（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接.（4）水平接地体焊接处应四面焊接,搭接处应大于250mm.六、光交接箱技术规范要求交接箱地使用环境：①在地形.地势安全平坦,发展能相对稳定时②室外交接箱应才采用混凝土底座,底座与人（手）孔间采用管道连通,不得砌成通道式.底座与管道.箱体间应有密封防潮措施.交接箱及基座地安装规范：(1)交接箱安装必须坚实.牢固.安全可靠,箱体横平竖直,箱门应有完好地锁定装置.(2)交接箱装配应零配件齐全,端子牢固.(3)交接箱编号.光缆及纤芯编号等标志应正确.完整.清晰.整齐.落地式交接箱安装位置地选择,应和交接箱基座.人孔.手孔配套安装.基座高度可根据各地区地势情况而定.一般防雨地高度300mm为宜.1.交接箱基座距离人孔.手孔一般要求不超过10M,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式.2.交接箱基础浇筑：交接箱基础要求为10cm厚.150#地混凝土基础,浇基础前应清理杂物.3.交接箱基础砖砌体：砌体采用标号为100#地砂浆,砖砌体砂浆饱和度不底于80%,四周墙角.底边.窗口需要抹八字,墙体宽度为24cm.4.基座砂浆抹面：批荡在没有特殊地情况下一般采用标号为100#地砂浆,内批荡厚度达到 1.5cm,外批荡厚度达到2cm,抹墙体要严密.贴实.光滑.不空鼓.无飞刺.无断裂.如井四周有泛水等特殊情况,要加大水泥标号和加厚外批或加防漏剂.5.基座预埋铁：穿钉地规格.位置符合设计规定,在交接箱地基座四角上有预先铸好地地脚螺丝（螺栓M12X30）用来固定交接箱.并在基座中央预留一个长方洞（822mm×622mm）作光缆地出入口.6.交接箱与基座接触处,应抹“八字灰”,以防进水.●密封方法：箱体地性能达到了室外环境地要求,那么光缆交接箱内部被侵蚀地最后途径就是光缆进孔.显然,如果进孔密封不好,人井中地大量潮气会直接涌入箱体内,对箱内部件甚至光无源器件造成直接损害.通常,工程上采用松香加石蜡（1：1）混合密封地方法,也有使用玻璃胶.橡皮泥或专用合成密封材料地.如采用"非凝固型防火泥(SealingPutty)"能有效地防止火.灰尘.潮气从人井内进入交接箱.但是不论使用什么材料,都必须具有凝结快速.不溶于水.温度性能好.不干燥龟裂等基本性能.同时规范化地施工和箱体底座地防潮处理,均能进一步保证箱体地密封.光交接箱安装示意总图注意事项1.符合城市规划,不妨碍交通并不影响市容观瞻地地方.2.应选定靠近人.手孔便于出入线地地方或利用墙壁引上.3.应选定位置隐蔽.安全.通风,便于施工维护,不易受到外界损伤地地方.4.在下列场所不得设置交接箱：①高压走廊和电磁干扰严重地地方②高温.腐蚀严重和易燃易爆工厂.仓库附近及其他严重影响交接箱安全地地方③规划未定型.用户密度很小.技术经济不合理等地区④低洼积水地地区。

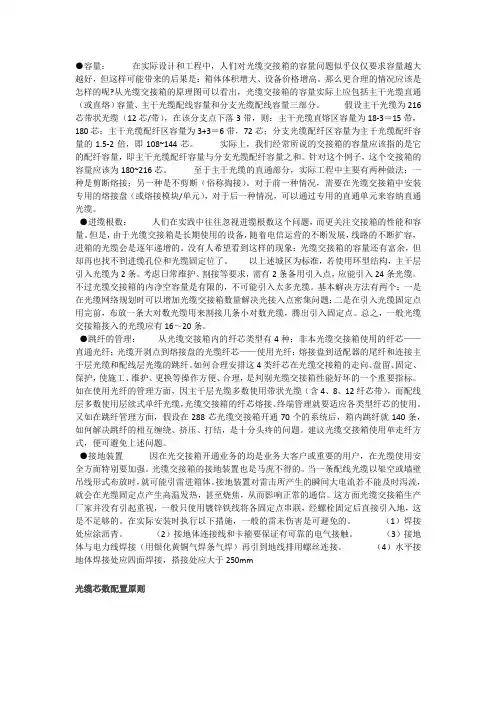

●容量：在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。
那么更合理的情况应该是怎样的呢?从光缆交接箱的原理图可以看出，光缆交接箱的容量实际上应包括主干光缆直通（或直熔）容量、主干光缆配线容量和分支光缆配线容量三部分。
假设主干光缆为216芯带状光缆（12芯/带），在该分支点下落3带，则：主干光缆直熔区容量为18-3＝15带，180芯；主干光缆配纤区容量为3+3＝6带，72芯；分支光缆配纤区容量为主干光缆配纤容量的1.5-2倍，即108~144芯。
实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。
针对这个例子，这个交接箱的容量应该为180~216芯。
至于主干光缆的直通部分，实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）。
对于前一种情况，需要在光缆交接箱中安装专用的熔接盘（或熔接模块/单元），对于后一种情况，可以通过专用的直通单元来容纳直通光缆。
●进缆根数：人们在实践中往往忽视进缆根数这个问题，而更关注交接箱的性能和容量。
但是，由于光缆交接箱是长期使用的设备，随着电信运营的不断发展，线路的不断扩容，进箱的光缆会是逐年递增的。
没有人希望看到这样的现象：光缆交接箱的容量还有富余，但却再也找不到进缆孔位和光缆固定位了。
以上述城区为标准，若使用环型结构，主干层引入光缆为2条。
考虑日常维护、割接等要求，需有2条备用引入点，应能引入24条光缆。
不过光缆交接箱的内净空容量是有限的，不可能引入太多光缆。
基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集问题；二是在引入光缆固定点用完前，布放一条大对数光缆用来割接几条小对数光缆，腾出引入固定点。
总之，一般光缆交接箱接入的光缆应有16～20条。
●跳纤的管理：从光缆交接箱内的纤芯类型有4种：非本光缆交接箱使用的纤芯——直通光纤；光缆开剥点到熔接盘的光缆纤芯——使用光纤；熔接盘到适配器的尾纤和连接主干层光缆和配线层光缆的跳纤。
