模拟电子线路课程设计报告

  • 格式：doc
  • 大小：506.00 KB
  • 文档页数：17

模拟电子线路课程 设计报告

学 院：计算机与信息学院 专业班级：XXXXXX 设计题目一：方波—三角波发生器 设计题目二：测量放大器 学 号：XXXX 学生姓名：XXXX 搭档：XXXX 学号：XXXX 指导老师：XXXXXX 设计题目一：方波—三角波发生器 1.设计指标要求： 振荡频率范围为20Hz~2kHz。 三角波振荡振幅调节范围为1~3.5V。

2.方案设计： 在工程实践中，广泛使用各种类型的信号发生器。从波形分类，有正弦波信号发生器和非正弦波信号发生器。从电路结构上看，它们是种不需要外加输入信号而自行产生信号输出的电路。依照自激振荡的工作原理，采取正、负反馈相结合的方法，将一些线性和非线性的元件与集成运放进行不同组合，或进行波形变换，即能灵活地构成各具特色的信号波形发生电路。 2.1方波信号发生器： 一个由运放组成的简单方波发生器电路如图1所示。由于存在R2、R1组成的正反馈，

帮运放的输出'OU只能取OMU或OMU，即电路的输出OU只能取ZU或ZU。OU极性的正负决定着电容C上是充电还是放电。 图1 方波信号发生器 输出电压幅度由双向稳压管2DW7所决定，并保证了输出方波正负幅值的对称性，0R为

稳压管的限流电阻。由U、U比较的结果可决定输出电压OU的取值，即U>U，OU= -ZU；U<U时，OU= ZU。这样周而复始地比较便在输出端产生方波。由分析知，该方波的周期为 )21ln(221RRCRTF

而f=1/T。可见，方波频率不公与负反馈回路CRF有关，还与正反馈回路R1、R2的比值有关，调节WR即能调整方波信号的频率。图2为电容C对地电压CU和输出端电压OU的波形图。 图2 电容C对地电压CU和输出端电压OU的波形图 由于运放共模输入电压范围ICMAZXU的限制，在确定正反馈去路R1、R2取值时，应保证

ZU

ICMAZXU

。

2.2占空比可变的矩形波信号发生器： 在方波发生器暇的基础上，改变CRF支路的充放电时间常数，即为占空比可变的矩形波发生器电路。如图3所示：

图3占空比可变的矩形波信号发生器 当RW的滑动点向上移动是地，充电时间常数大于放电时间常数，输入方波的占空比变大，反之变小，占空比D=t/T。 应当注意的是，要得到窄脉冲输出，必须选用转换速率很高的运算放大器。 2.3三角波信号发生器： 将一方波信号接到积分器的输入端，则可以从积分器的输出端获得三角波。电路图和波

形图如图4所示。图中A1构成一个滞回比较器，其反相端经R1接地，同相端电位U由1O

U

和2OU共同决定，即

12221211WOwWORRRURRRUU

3267415U1741326

7

415

U2

741

R210k

R310k

R410k

R5

10k

R7

10k

C0.47uFR1

1kR6

1kU0

图4 三角波发生器 当U>0，OU= +ZU；当U<0，OU= -ZU。A1的输出翻转，1OU= +ZU。同样，

当2OU=21/RURZ时，OU= -ZU，这样不断地反复，便可得到方波1OU和三角波2OU。其三角波峰值和周期为：

ZMOURRU212

CRRRT6214 可见，调节1R、6R、R2和C均可改变振荡频率，本实验电路通过调整1R改变三角波的幅度，调整6R改变积分到一定的电压所需的时间，即改变周期。 2.4集成运放选择： 根据设计任务，采用图4所示的三角波发生器电路。在该电路中，A1作为比较器，其转换速率应满足电路频率的要求，在方波频率较高时，宜选用rS高的运放，A2作为积分器宜选用失调及漂移小的运放。在通用型运放中，uA741是典型的代表性产品，它具有电压增益高、共模电压范围宽、负载能力强以及工作稳定的优点。另外，它的电源电压适应范围较宽，且自带频率补偿，无需外加补偿网络，并且它还具有失调电压调整能力和过流保护功能。与其同类的产品uA747（双运放）、LM324（四运放）等。 根据所选电路，需用到两个运放，故选用uA741（双运放）进行设计。uA747有双列直插14脚封装的形式，引脚功能如图5所示。主要参数如下： 最大电源电压：22V 输入失调电压：5mV 输入偏置电流：<500nA 输入失调电流：<200mA 失调电压调节范围：15mV 最大差模输入电压：30V 最大共模输入电压：13V 共模抑制比：>80dB 开环差模增益：>90dB 输入电阻：2M 输出峰值电流：25mA 转移速率：0.5Vus

图5 uA741引脚功能 2.5电路设计 电路形式选择图如图4所示。该电路采用了积分电路，方波——三角波发生器的性能有较大的提高，三角波线性好，同时其振荡频率和振幅便于调节。方波和三角波的峰值为：

ZMOUU1

ZMOURRU212 方波和三角波的振荡频率相同，即 CRRRf61204

1 2 3 4 5 6 7 - - + + 14 13 12 11 10 9 8 uA741 元件参数的确定如下： 2.5.1稳压管的选择： 稳压管的作用是限制和确定方波的幅值，并要求保证其对称性和稳定性。选用2DW7硅

双向稳压管。由稳压管参数确定0R值。

（2DW7：zP=0.2W，ZMI=30mA，ZU=5.8~6.0V，ZI=10mA，ZR15）取电源电压为VUCC12，VUEE12，0R值可按下式估算：

ZZCCI

UUR)1(

0

取ZU=5.9V，有：0R=510。 2.5.21R、R2值的确定： 1R、R2的作用是提供一个随输出电压变化的基准电压，并决定三角波的振幅。

MOZUURR221

可先取1R=20k电位器，再计算R2值。有R2kUURMOZMAX5.29*21，取R2=20k. 2.5.3积分元件6R和C值的确定： 当1R、R2的值确定后，再确定电容C值，由0f公式确定6R的值。选用相当阻值的电位器，为了减小积分漂移，C值尽可能大一些，但一般积分电容不宜超过1uF，否则电容器的泄漏电阻使漏电增大。R3为静态平衡电阻，用于补偿偏置电流所产生的失调，一般取2W

R

的值。为了防止积分漂移所造成的饱和或截止现象，实验中可在积分电容C两端并联泄放电阻FR，一般取FR>106R。 现取C=0.47uF，由： kkkCfRRRMINMIN7.88201047.064

20

461

26

取6R=100k。 3.电路的工作原理 设t=0时接通电源，有1OU=-zV，则-zV经R6向C充电，是输出电压按线性规律增长。当OU上升到门限电压TV，使P1V=N1V=0时，比较器输出1OU由-zV上跳到+zV，同时门限电压下跳到-TV值。以后经R6和R5两支路向C反向充电，由于时间常数小，U0迅速下降到负值。当U0下降到门限电压-TV使P1V=N1V=0时，比较器输出1OU又+zV由下跳到-zV。如此周而复始，产生振荡。 其振荡周期为：CRRRT6214 4.测试结果 4.1安装与调试 4.1.1运放的正、负电源不能接反，否则造成运放损坏。 4.1.2稳压二极管要头对头或尾对尾连接，不由不能稳压。（提示：对2DW7接引脚1、引脚3、引脚2空。）

4.1.3在安装1R和6R前，要先将其调整到设计值的范围内，否则电路可能会不起振。可先

取1R=20k，6R在300~27k之间取值。 4.1.4电路布局应按信号流向的前后级顺序安排，便于检查电路。 检查无误后接通电源，取VUCC12，VUEE12再进行调试。 调试的目的是使电路输出电压幅值和信号频率均满足设计要求。可以先改变积分电路参数，使输出信号频率达到设计指标要求，然后相应改变1R和R2的比值使之达到设计指标要求，相互兼顾，多次反复调整，直到满足设计要求为止。 4.2测试指标

4.2.1用双踪观察1OU和2OU的波形，图形如6所示。并测量其电压峰——峰值。调节1R测

量2OU幅值变化范围，幅度变化范围在1V—3.5V之间。

U 图6 输出波形图 4.2.2调整6R，测量频率变化范围。

保持1R=10k，调整6R=1k—25k，测得f=22—532Hz。 5.工作总结及心得体会 5.1设计任务完成情况： 通过为期一周的课程设计，基本上完成了本次设计的技术指标。在开始设计阶段，纸上的设计和电路仿真情况都完成的很好。在实际连接电路阶段，由于部分芯片和电阻的接触不良，就必须按照设计分开测试每部分电路，并且需要确定各部分电路都是正常工作，很耗时间。最后确定了各部分电路都是正常连接到一起的时候，才可能得到预想中的结果。

5.2心得体会： 本次课程设计让我们体会到设计电路的、连接电路、调试电路过程中的艰辛与乐趣。 本次课程设计主要运用了模拟电子电路设计的一些相关知识，在整个设计过程中，都离不开对模拟电子电路知识的的复习和再学习。从到图书馆查找资料到对电路的调试再到最后电路的成型，都对我所学的知识进行了检验。这样的过程让我对知识理解的更加透彻，并加以熟练运用所学知识将其付诸实践来完成。 在课程设计最初阶段，大家都没什么思路，同学之间互相讨论，大家说出各自的想法，等各人都理解后才开始设计。在设计过程中，总会遇到一些自己无法理解的问题，和同学交流请教老师是很好的做法，节省时间，也能从被人身上学到更多，而且和同学交流各自的想法也是很重要的，不同的人对问题的看法总有差异，我可以从交流中获得不同的想法，可以从中找到最优的设计方法。 总而言之，好好利用了学校给我们提供的此次课程设计的机会，努力按要求完成了任务，提高了自己的综合思考能力和动手实践能。

6.参考文献 [1] 谢自美. 电子线路设计.实验.测试 [M]，武昌：华中理工大学出版社 [2] 康光华. 电子技术基础.模拟部分.第五版，高等教育出版社

t

合集下载

电子线路CAD课程设计

电子线路CAD课程设计

电子线路CAD课程设计电子线路CAD课程设计一、课程简介电子线路CAD课程旨在为电子工程专业学生提供如何使用计算机辅助设计软件（CAD）进行电子线路设计的基本知识和技能。

本课程包括PCB设计理论、软件操作、实例分析，以及相关知识点的详细讲解。

本课程设计侧重于实践操作与理论结合，旨在帮助学生更好地掌握CAD软件的操作技能，并能够灵活使用CAD软件进行电子线路设计。

二、教学方法本课程教学主要采用“理论讲解+实例操作”的教学方法。

其中，理论讲解部分主要阐述相关概念、方法和技巧，帮助学生了解和掌握CAD软件的不同功能，实例操作则是具体应用CAD软件进行电子线路设计的过程，通过举例，能够使学生更好地理解和掌握这些概念和方法。

此外，还将采用小组项目学习的方式，让学生分组进行电子线路设计项目，并在课堂上进行讲解和交流。

三、课程内容本课程的主要内容包括以下几个方面：1. 电子线路CAD软件介绍本章主要介绍电子线路CAD软件的相关知识，包括电子线路CAD软件类型、特点、功能和使用方法等。

通过对各类电子线路CAD软件的介绍，让学生了解各种软件的特点和应用场景，可以在实际应用中灵活选择。

2. PCB设计基础本章主要介绍PCB设计的概念、原理、分类和特征。

其中，涉及到PCB设计的常用元件、其接口定义和规范以及按业务需求进行的PCB设计流程等。

3. PCB设计规范本章主要介绍PCB设计的规范，包括布线规范、元器件布局规范、PCB尺寸规范、热量处理规范等。

着重讲述PCB设计中常见的问题，并给出相应的解决方案。

4. 电路仿真与分析本章主要介绍电路仿真的概念、方法和工具，探讨电路仿真的原理和模型。

着重剖析了电路仿真的结果及分析方法，同时给出电路仿真中常见问题的解决方法。

5. PCB参数控制与输出本章主要阐述PCB的参数控制及输出方法。

讲述PCB文件格式、文件特点和输出方法，以及常用的PCB文件格式。

四、实验与应用本课程将设置电子线路CAD实验室，为学生提供实验机会。

电子线路实验与课程设计

电子线路实验与课程设计

电子线路实验与课程设计一、课程目标知识目标：1. 掌握电子线路的基本原理，理解常用电子元件的功能及使用方法；2. 学会分析简单电子电路，并能正确绘制电路图；3. 了解电子线路实验的操作流程，掌握实验数据的处理和分析方法。

技能目标：1. 能够运用所学知识，设计简单的电子线路；2. 熟练使用实验仪器，进行电子线路的搭建、调试和故障排查；3. 提高动手实践能力，培养创新意识和团队合作精神。

情感态度价值观目标：1. 培养学生对电子科学的兴趣，激发探索精神；2. 增强学生的自信心和成就感，使其在实验过程中体验学习的乐趣；3. 培养学生严谨、求实的科学态度，提高发现问题、分析问题和解决问题的能力。

课程性质：本课程为实践性课程，以电子线路实验和课程设计为主线，结合理论教学，培养学生的动手能力和创新能力。

学生特点：学生具备一定的电子线路基础知识，对实验操作感兴趣，但实践经验不足。

教学要求：教师应注重理论与实践相结合，引导学生主动参与实验，关注个体差异，鼓励学生提问、思考和讨论，提高教学效果。

通过课程目标的分解，使学生在实验过程中达到预期的学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 电子元件的认识与使用：- 元件分类、功能及符号；- 常用电子元件的识别与检测；- 元件在电路中的应用。

2. 简单电子电路分析：- 电路基本原理；- 电路图的绘制与分析；- 电路仿真与实验操作。

3. 电子线路实验：- 实验流程及注意事项；- 基本实验仪器的使用；- 实验数据的处理与分析。

4. 电子线路设计与制作：- 设计原则与方法；- 电路搭建与调试；- 故障分析与改进。

5. 课程设计与实践：- 设计任务与要求；- 团队合作与分工；- 成果展示与评价。

教学内容安排与进度：第一周：电子元件的认识与使用；第二周：简单电子电路分析；第三周：电子线路实验；第四周：电子线路设计与制作；第五周：课程设计与实践。

教材章节关联：《电子技术基础》第一章：电子元件；第二章：电路分析基础；第三章：电子线路实验；第四章：电子线路设计与制作。

电子线路设计实训报告

电子线路设计实训报告

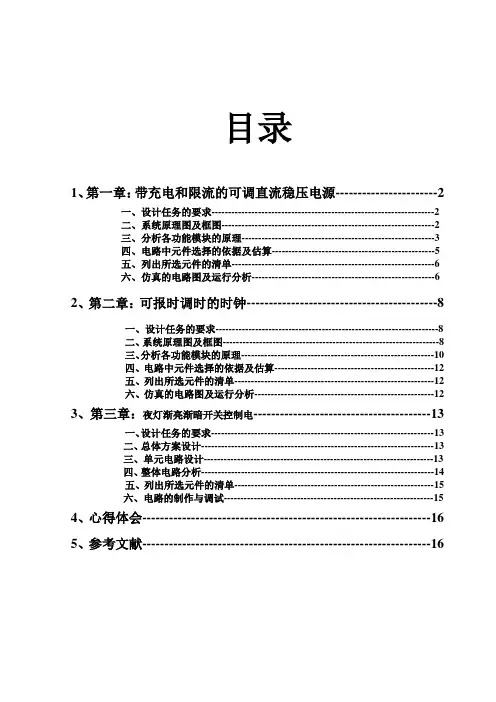

目录1、第一章：带充电和限流的可调直流稳压电源-----------------------2一、设计任务的要求-------------------------------------------------------------------2二、系统原理图及框图----------------------------------------------------------------2三、分析各功能模块的原理----------------------------------------------------------3四、电路中元件选择的依据及估算-------------------------------------------------5五、列出所选元件的清单-------------------------------------------------------------6六、仿真的电路图及运行分析-------------------------------------------------------62、第二章：可报时调时的时钟-------------------------------------------8一、设计任务的要求-------------------------------------------------------------------8二、系统原理图及框图-----------------------------------------------------------------8三、分析各功能模块的原理----------------------------------------------------------10四、电路中元件选择的依据及估算------------------------------------------------12五、列出所选元件的清单------------------------------------------------------------12六、仿真的电路图及运行分析------------------------------------------------------123、第三章：夜灯渐亮渐暗开关控制电----------------------------------------13一、设计任务的要求-------------------------------------------------------------------13二、总体方案设计----------------------------------------------------------------------13三、单元电路设计---------------------------------------------------------------------13四、整体电路分析----------------------------------------------------------------------14五、列出所选元件的清单------------------------------------------------------------15六、电路的制作与调试---------------------------------------------------------------154、心得体会-----------------------------------------------------------------165、参考文献-----------------------------------------------------------------16第一章带充电和限流的可调直流稳压电源一、设计任务的要求 1、基本要求（1）直流稳压电源输出电压为+1.25~36V 可调，最大电流1.5A ，有保护作用。
