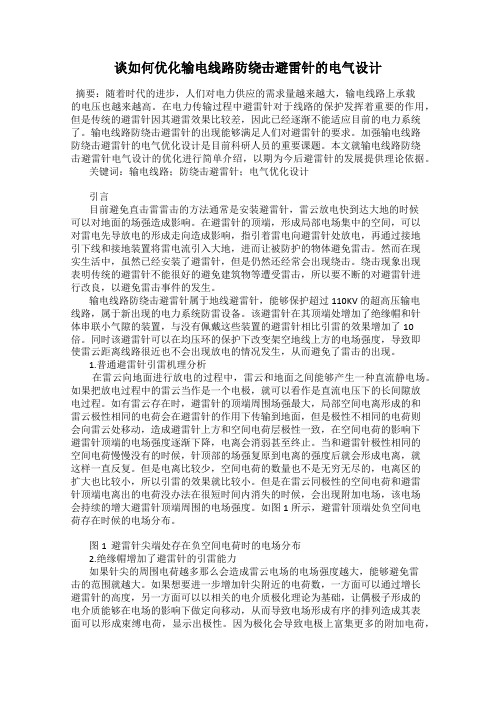

防绕击避雷针在架空线路上的应用探讨

谈如何优化输电线路防绕击避雷针的电气设计摘要：随着时代的进步，人们对电力供应的需求量越来越大，输电线路上承载的电压也越来越高。

在电力传输过程中避雷针对于线路的保护发挥着重要的作用，但是传统的避雷针因其避雷效果比较差，因此已经逐渐不能适应目前的电力系统了。

输电线路防绕击避雷针的出现能够满足人们对避雷针的要求。

加强输电线路防绕击避雷针的电气优化设计是目前科研人员的重要课题。

本文就输电线路防绕击避雷针电气设计的优化进行简单介绍，以期为今后避雷针的发展提供理论依据。

关键词：输电线路；防绕击避雷针；电气优化设计引言目前避免直击雷雷击的方法通常是安装避雷针，雷云放电快到达大地的时候可以对地面的场强造成影响。

在避雷针的顶端，形成局部电场集中的空间，可以对雷电先导放电的形成走向造成影响，指引着雷电向避雷针处放电，再通过接地引下线和接地装置将雷电流引入大地，进而让被防护的物体避免雷击。

然而在现实生活中，虽然已经安装了避雷针，但是仍然还经常会出现绕击。

绕击现象出现表明传统的避雷针不能很好的避免建筑物等遭受雷击，所以要不断的对避雷针进行改良，以避免雷击事件的发生。

输电线路防绕击避雷针属于地线避雷针，能够保护超过110KV的超高压输电线路，属于新出现的电力系统防雷设备。

该避雷针在其顶端处增加了绝缘帽和针体串联小气隙的装置，与没有佩戴这些装置的避雷针相比引雷的效果增加了10倍。

同时该避雷针可以在均压环的保护下改变架空地线上方的电场强度，导致即使雷云距离线路很近也不会出现放电的情况发生，从而避免了雷击的出现。

1.普通避雷针引雷机理分析在雷云向地面进行放电的过程中，雷云和地面之间能够产生一种直流静电场。

如果把放电过程中的雷云当作是一个电极，就可以看作是直流电压下的长间隙放电过程。

如有雷云存在时，避雷针的顶端周围场强最大，局部空间电离形成的和雷云极性相同的电荷会在避雷针的作用下传输到地面，但是极性不相同的电荷则会向雷云处移动，造成避雷针上方和空间电荷层极性一致，在空间电荷的影响下避雷针顶端的电场强度逐渐下降，电离会消弱甚至终止。

多雷区短距离35kV线路全线架设避雷线的探讨1. 背景在日常生活和各种工程建设中，雷击事故经常发生，对人们的生命财产造成了极大的危害。

特别是在强电场、高空、无人看守的场合，如高压线路、室外变压器、防盗报警系统等，雷击事故的危害更加显著。

因此，在这些场合，需要采用各种防雷措施，以保障人们的生命财产安全。

本文就为大家介绍在多雷区短距离35kV线路全线架设避雷线的探讨。

2. 现状在多雷区，35kV线路雷击事故频繁发生，大大威胁了电力系统的稳定运行以及附近安全区域的居民生命财产安全。

目前，主要存在以下几个问题：•线路设计缺乏针对地理、气象状况的合理优化，在不准确地解决抗雷问题的情况下，增加了线路的雷击风险。

•线路全线为开放式线路，缺少绝缘保护，如遭受雷击可能会导致设备过载、烧坏、电弧燃烧、割伤、电击等严重后果。

•线路全线缺少避雷接地系统，雷电绕过正常供电路径，造成抢修加重或是人身暴动等后果。

因此，需要采取一系列的措施来解决这些问题。

3. 解决方案3.1 路线设计对于在多雷区建设的35kV线路，路线设计必须充分考虑地理气象因素的影响，并进行合理优化，以减少线路被雷击的概率。

路线设计建议应当充分考虑以下几个因素：•避免或减少穿越雷区。

•减少穿越高山、丘陵区域。

•避免距离突出物和高耸物体太近。

3.2 绝缘保护35kV线路全线缺少绝缘保护，无法有效防止雷击事故的发生。

建议对35kV线路进行绝缘保护，采用合适的电缆、电极、绝缘子等防雷保护措施，以有效地控制和减轻雷击事故的损失。

3.3 避雷接地系统架设避雷线是一种常见的防雷措施。

35kV线路全线应配备合理的避雷接地系统，通过大面积接地或者分散接地来降低线路的电场强度，起到避雷的作用。

4. 结论在雷区建设35kV电力线路，不加避雷措施极易发生雷击事故。

对于多雷区短距离35kV线路，应该采取一系列措施来提高设备的抗雷能力和预防雷击事故的发生。

首先，需要针对各种地理和气象状况，设计合理的电力线路路线；其次，实施绝缘保护措施，降低线路的电场强度，防止雷击损失；最后，架设避雷线系统，通过大面积接地或者分散接地来避免雷电伤害。

避雷线、避雷针与避雷器有什么作用避雷线、避雷针与避雷器的作用一、避雷线和避雷针的作用用于防止直击雷，使在它们保护范围内的电气设备（架空输电线路及变电站设备）遭直击雷绕击的几率减小。

二、避雷器的作用通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压幅值。

避雷器既可用来防护大气过电压，也可用来防护操作过电压。

附1，避雷线和避雷针的作用是什么避雷线和避雷针的作用是从被保护物体上方引导雷电通过，并安全泄人大地，防止雷电直击，减小在其保护范围内的电器设备（架空输电线路及通电设备）和建筑物受到直击雷的概率。

补充：避雷线避雷线是铁质的，避雷针是铜质（也可以是银质的），避雷针顶端向天，避雷网埋地，避雷线连接避雷针，雷雨季节，雷电从天空从避雷针进入避雷线直至埋地的避雷网，是除去雷击保护建筑物或仪器的设施.大都用于建筑，变压器电线竿，机房，发射架等.避雷线分圆截面和扁截面两大类型。

接复层金属包基体金属的不同分为：铅包钢、铅包铜、铜包钢、铅包钢避雷线。

避雷针用于高层建筑、烟囱或油罐上.下引可用避雷线连接.避雷针由针体及安装类别结构件构成.针类采纳不锈钢；针体须用铜包钢圆棒或钢管为基材.避雷针又名防雷针，是用来保护建筑物等避开雷击的装置.在高大建筑物顶端安装一根金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所带的电和地上的电渐渐中和，从而不会引发事故.避雷针规格必需符合GB标准，每一个级别的防雷需要的避雷针规格都不一样。

附2，避雷针的作用装置避雷针是避开雷击的有效方法.在房屋最高处竖一金属棒，棒下端连一条充足粗的铜线，铜线下端连一块金属板埋入地下深处潮湿处.金属棒的上端须是一个尖头或分叉为几个尖头.有了这样的装置，当空中有带电的云时.避雷针的尖端因静电感应就集中了异种电荷，发生尖端放电，与云内的电相中和，避开发生激烈的雷电、这就是避雷针能避雷的一方面.但这种作用颇慢，假如云中积电很快，或一块带有大量电荷的云蓦地飞来，有时来不及按上述方式中和，于是有猛烈的放电，加雷电仍会发生。

输电线路设计中防雷技术的运用解析发布时间：2023-01-05T08:43:02.260Z 来源：《福光技术》2022年24期作者：郭庭元郝文俊张伟[导读] 在输电线路设计中，要加强防雷处理，维护输电线路安全运行。

山西晋通诚信电力设计咨询有限公司山西晋中 030600摘要：输电线路是电网安全运行中较为重要的组成部分，输电线路作业，决定着电能传输效果，影响供电效率。

被雷击中的输电线路会存在短时间电流快速增加的情况，超过线路原有的负荷范围，使线路出现短路、燃烧等问题，影响电能传输效果。

另外，短时间过强电流的出现会使线路连接设备电压升高，进而破坏设备性能，严重时还会产生爆炸，降低电力系统运行安全性。

为此，在输电线路设计中，要加强防雷处理，维护输电线路安全运行。

关键词：输电线路设计；防雷技术；运用解析1输电线路防雷设计原理在对其输电线路进行设计过程中，应该了解输电线路所在区域的的环境、电流情况，结合输电线路的电压、设备安装等等相应情况，来了解雷击对于输电线路的破坏，并积极的采取相应措施。

（1）选择合适路径。

应在设计过程中，保证其路径的合理。

因为对于雷电而言，其出现的次数和输电线路所在位置有很大的关系。

那么在设计过程中就应该能够将其线路考虑到其中，尽可能的避开水域上方，或者是一些雷电频发的地方。

（2）采取正确防雷措施。

应该采取正确的防雷措施。

当前，大多都是利用防雷线的方法来进行防雷，在设计过程中，就应该根据实际情况来选择架设防雷线，或者是安装避雷器，达到防雷的效果。

在明确其线路路径后，为了能够减少强电流、热效应等等问题，就应该安装避雷器，进而来将保护其线路。

（3）安装继电保护装置。

想要减少雷击事情的发生，那么就应该积极的采取相应措施，以此来减少雷击对于配电装置的影响。

因为对于雷电而言，自身有着一定的偶然性。

所以，为了能够让其输电线路稳定运行，就应该在这其中安装继电保护装置，进而来减少雷击的出现，减少输电线路停电的事情发生。

关于架空输电线路防雷技术探讨架空输电线路是电力系统的重要组成部分，由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击，架空输电线路遭遇雷击，从而影响线路的供电可靠性。

因此，采取有效措施降低线路的雷击跳闸次数，是确保电网安全运行的一项重要工作。

解决线路的雷害问题，要结合防雷措施从实际出发因地制宜，综合治理。

标签：输电线路雷击跳闸防雷措施雷电是一种大气放电的自然现象，产生于积雨云中，积雨云在形成过程中，某些云团带正电荷，某些云团带负电荷。

它们对大地的静电感应，使地面或建（构）筑物表面产生异性电荷，当电荷积聚到一定程度时，不同电荷云团之间，或云团与大地之间的电场强度可以击穿空气（一般为25～30 kV/cm），开始游离放电，我们称之为“先导放电”。

在主放电阶段里，会出现很大的雷电流（一般为几十kA至几百kA），并随之发生强烈的闪电和巨响，这就形成了雷电。

雷电一般伴有阵雨，有时还会出现局部的大风、冰雹等强对流天气。

强雷暴天气出现有时还带来灾害，如雷击危及人身和电力设备安全，当家用电器、计算机机房直接遭雷击或感应雷时将会被损坏，有时还会引起火灾等。

1. 雷电对电力线路的危害雷电对输电线路安全运行危害极大，常常造成绝缘子闪络事故，特别在山区、交通不便的地区，给巡视、查找故障增加不少困难。

高海拔地区因特殊的地理位置，雷电时常伴有瞬间大风与急雨，极大的风速常常造成高大树木倒落导线上、输电线振动、横向碰击和倒杆断线的发生。

如对这些现象处理不及时的话，就会造成电力事故，严重时会危机人们生命财产的安全。

电网中的事故以输电线路的故障占大部分，输电线路的故障又以雷击跳闸占的比重较大，尤其是在上面所述的山区输电线路中，线路故障基本上是由于雷击跳闸引起的，据运行记录，架空输电线路的供电故障一半是雷电引起的，所以防止雷击跳闸可大大降低输电线路的故障，进而降低电网中事故的发生频率。

2.输电线路遭受雷击的几种情况雷击，实际上就是雷云电荷向大地的突然渲泄，当雷电作用于输电线路上，将造成冲击过电压。

论架空线路防雷技术[摘要]：随着国民经济的发展与电力需求的不断增长，电力生产的安全问题也越来越突出。

对于送电线路来讲，雷击跳闸一直是影响高压送电线路供电可靠性的重要因素。

由于大气雷电活动的随机性和复杂性，目前世界上对输电线路雷害的认识研究还有诸多未知的成分。

架空输电线路和雷击跳闸一直是困扰安全供电的一个难题，雷害事故几乎占线路全部跳闸事故1/3或更多。

因此，寻求更有效的线路防雷保护措施，一直是电力工作者关注的课题。

[关键词]：接地电阻差绝缘耦合地线避雷线消雷器中图分类号：tu856 文献标识码：tu 文章编号：1009-914x(2012)26- 0590 -01引言：目前架空线路本身的防雷措施主要依靠架设在杆塔顶端的架空地线，其运行维护工作中主要是对杆塔接地电阻的检测及改造。

据运行记录，架空输电线路的供电故障一半是雷电引起的，所以防止雷击跳闸可大大降低输电线路的故障，进而降低电网中事故的发生频率。

经多年摸索，我国的输电线路防雷基本形成了一系列行之有效的常规防雷方法，如降低接地电阻、架设避雷线、安装自动重合闸等，因此研究不受条件限制的线路防雷措施就显得十分重要，将安装线路避雷器、降低杆塔接地电阻、进行综合分析运用，从它们对防止雷击形式的针对性出发，真正做到切实可行而又能收到实际效果。

现对生产运行部门常用的架空输电线路防雷改进措施简述如下：1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。

避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；2）通过对导线的耦合作用可以减小线路绝缘子的电压；3）对导线的屏蔽作用还可以降低导线上的感应过电压。

通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。

因此，110kv及以上电压等级的输电线路都应全线架设避雷线。

同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。

探讨高压输电线路防雷绕击避雷针设计摘要：本文通过对输电线路产生雷击的成因进行分析，指出对于500kv超高压输电线路，绕击是造成线路跳闸的主要原因，山地更是绕击的多发地。

提出根据绕击特点，防止或者减少绕击应采取的措施。

装设避雷针是防雷绕击的有效措施并给出建设性建议。

关键词：输电线路；防雷；绕击；直击；避雷针；雷电危害可分成直击雷、感应雷和浪涌三种。

对于线路来说，危害线路的主要是直击雷。

高压送电线路各种防雷措施都有其针对性，因此，在进行高压送电线路设计时，我们选择防雷方式首先要明确高压送电线路遭雷击跳闸原因。

1线路发生雷击成因分析无论是高压或超高压的输电线路，雷害故障占线路故障的40%～70%，尤其是在多雷、土壤电阻率高、地形复杂的地区，雷击输电线路而引起的事故率更高雷击线路可能引起两种破坏：短路接地故障，引起线路跳闸停电事故；雷击线路形成的雷电过电压波（侵入波），沿线路传播侵入变电所，危害变电站电气设备的安全运行。

输电线路防雷性能的重要指标是耐雷水平和雷击跳闸率。

1.1高压送电线路绕击成因根据高压送电线路的运行经验、现场实测和模拟试验均证明，雷电绕击率与避雷线对边导线的保护角、杆塔高度以及高压送电线路经过的地形、地貌和地质条件有关。

山区高压送电线路的绕击率约为平地高压送电线路的3倍。

山区设计送电线路时不可避免会出现大跨越、大高差档距，这是线路耐雷水平的薄弱环节：一些地区雷电活动相对强烈，使某一区段的线路较其它线路更容易遭受雷击。

1.2高压送电线路反击成因反击时作用于绝缘子串上的电压超过其50%冲击放电电压，绝缘子串会发生杆塔对导线放电导致的闪络。

雷击杆、塔顶部或避雷线时，雷电电流流过塔体和接地体.使杆塔电位升高，同时在相导线上产生感应过电压。

如果升高塔体电位和相导线感应过电压合成的电位差超过高压送电线路绝缘闪络电压值，即时，导线与杆塔之间就会发生闪络，这种闪络就是反击闪络。

如下图所示。

根据计算公式可以看出降低杆塔接地电阻、提高耦合系数k、减小分流系数B、加强高压送电线路绝缘都可以提高高压送电线路的耐雷水平。

有关500kV输电线路的防雷技术讨论发表时间：2018-09-06T15:39:11.167Z 来源：《河南电力》2018年5期作者：任斌吴俊侯新文[导读] 随着社会的进步与发展，500kV架空输电线路使用也越来越多。

与此同时，500kV架空输电线路的雷击事件也是越来越多任斌吴俊侯新文（国网湖北省电力有限公司检修公司荆门运维分部湖北荆门 448000）摘要：随着社会的进步与发展，500kV架空输电线路使用也越来越多。

与此同时，500kV架空输电线路的雷击事件也是越来越多，为了更加有效的保障线路的安全、高效运行，通常都会对其采取防雷措施。

本文就此展开相关论述。

关键词：雷击；输电线路；500kV；防雷技术前言500kV输电线路是我国高压电输电线路中的一种，这种高压输电线路一般都是架空，很容易受到雷击危害，当500kV输电线路遭到雷击时会使得高压系统跳闸，更为严重的是，当高压输电线路遭到雷击时，会引发雷火、电火、一旦火势蔓延开来，威胁到人们的生命财产安全，带来巨大的损失，因此，在高压输电线路中，做好防雷工作对保障我国经济发展以及人们生命安全有着重大的意义。

一、500kV输电线路的雷电分析1、雷电直击与反击。

雷电直击和反击都会产生比较大的雷电流，至少能够达到125KA，甚至是175KA。

依据经验总结出如下几点：①500kV架空输电线路如果出现多相故障，通常都是雷电直击造成的；②如果是上相故障基本上都是雷电反击引来的；③也有一些小概率事件，通常都不会发生，如档中导地线出现的雷击放电，可能是雷电直击造成的，也可能是雷电反击造成的；④若只是一次跳闸，却出现了多次的铁塔闪络，原因也需要具体分析，雷电直击与反击都有可能。

2、雷电绕击。

雷电绕击与雷电直击、反击不同，产生的雷电流很小，以500kV架空输电线路为例，大约在22-24kA之间。

一般情况下，雷电绕击会造成绝缘闪络，实践表明，山区的500kV架空输电线路更容易出现雷电绕击问题。
