重力式挡土墙施工技术交底
编号:
工程名称
路基工程 施工里程

交底内容
重力式挡土墙 交底部门 工程技术部
交底内容：
一、施工前准备

1、由测量组对整段挡墙施工位置进行放样测量，并放出具体的位置。
2、做好防排水工作，应避开雨季施工，严禁雨季施工。
二、施工技术要求
1、重力式挡土墙基坑开挖
（1）开挖前边坡清理干净，做好地表截排水。
（2）重力式路堑挡土墙基坑开挖前必须由测量放线，并用木桩和线标识出基础开挖
范围和位置。
（3）基坑开挖到位经处理后，检查基坑位置、各部分尺寸以及地基承载力是否符合
设计要求。
（4）基坑开挖后及时进行混凝土施工，并做好墙后排水设施，及时回填。
（5）挡墙应避开雨季选择旱季施工，严禁雨天施工。做好施工现场的排水设施，基
坑不得受水浸泡。

2、重力式挡土墙施工
（1）重力式挡土墙墙高2～6m，墙顶高出侧沟平台1～5m，墙胸坡、背坡坡率均为
1:0.25，采用C30混凝土浇筑。
(2) 沿墙长、高每隔2m交错设置φ0.1mPVC管泄水孔，并用0.3×0.3m透水土工布
（400g/m2）包裹PVC管进口，最下一排泄水孔高出侧沟平台0.3m。墙背通长设置三维
复合排水网，排水网后设置砂夹卵石反滤层，厚0.3m。最低排泄水孔下部设置不小于0.3m
厚的C30混凝土隔水层。挡墙沿线路方向每隔10～20m设伸缩缝一道，缝宽0.02m，缝
内沿墙的内、外、顶三边填塞沥青麻筋，深0.2m。
（3）墙身模板采用大块钢模板拼装，墙身模板视高度情况分一次立模到顶和二次立
模的办法，一般4米高之内为一次立模，超过4米高的可分二次立模。当砼落高大于2.0m
时，要采用串筒输送砼入模，避免砼产生离析。砼由砼搅拌站加工，用砼运输车运至现场，
在墙顶搭设平台，用吊机吊送砼至平台进行浇灌，砼浇灌从低处开始分层均匀进行，分层
厚度一般为30cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5
- 2 -

倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过
多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，
定浆后再二次抹面，使表面平整。
（4）砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时
处理。
（5）砼试件制作应在拌和地点或浇灌地点随机制取，每作业班应制作不少于2组试
件（每组3块）。
（6）砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温
下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。
3、回填
（1）挡墙在施工完毕并经监理工程师检验合格后应及时进行回填，墙后填料必须满
足设计要求，并做到分层填筑、分层夯实，夯实时应注意勿使墙身受到较大冲击影响。
（2）墙前基坑，非浸水地段用原土回填，夯实紧密；浸水地段用M7.5浆砌片石回
填，并将回填面做成向外倾斜不小于4%的横向流水坡，以免积水软化地基。
三、施工注意事项
1、施工前应作好地面排水和安全生产的准备工作。浸水挡土墙宜在枯水季节施工。
2、基坑开挖岩土严格按照设计开挖，挡土墙应及时回填夯实。
4、地基的容许承载力必须满足设计要求。设有倾斜基地的挡土墙，施工时因切实按
设计要求施工，不得随意改缓或改陡，以免影响墙身的稳定。
5、施工期间严禁在墙顶平台上及边坡平台上堆弃土或杂物，墙顶以上挖土方边坡不
能随意改陡。
6、挡土墙施工墙顶应平顺渐变，墙体材料强度必须满足设计要求，挡土墙应现场分
段立模浇筑，混凝土浇注应连续进行，不得形成水平通缝。若不能一次浇注施工，必须确
保连续处强度不小于整墙墙体强度，对上次浇注面进行凿毛处理，并插直径不小于Ф12
的钢筋，梅花型布置，间距为30cm，钢筋长40cm，埋入上次浇注砼20cm，外露20cm，外
露部分调直。
7、加强施工消息的反馈，若地质发生变化或其它特殊情况应及时反映，以便采取相
应措施。
四、质量保证措施
1、挡墙施工应避开雨季选着旱季施工，严禁雨天施工。做好施工现场排水设施，严
- 3 -

禁基坑积水，浸泡挡墙基础。
2、墙身混凝土施工宜一次立模浇筑
3、墙面应顺整齐，墙顶排水及防渗设施应及时施工。
4、伸缩缝与沉降缝内两侧壁应竖直、平齐，缝中防水材料应按设计设计深度填塞紧
密。
5、泄水孔应在砌筑墙身时置留，必须排通畅，并应保证墙背反滤层、防渗设施的施
工质量。
6、墙背应分层填筑，密实度应符合设计要求。
7、墙背拆除模时，宜在墙背侧设置临时支护。
五、安全、环保保证措施
1、安全保证措施
（1）、严格按照〈施工用电规范〉操作，要求由专职电工值班，同时要求持证上岗。
（2）、机械操作严格按〈机械操作规程〉组织施工，有专人操作机械。
（3）、在砌筑高处挡墙时，严禁下面站人，并有一定的防护安全措施。
2、环保保证措施
（1）一道工序完成后做到工完料清，为下一道工序创造良好的施工环境。
（2）弃碴应堆放在指定弃碴场集中弃碴。
（3）对施工产生的废弃物要及时妥善收集，并运至指定地点集中处理。
六、后附施工图

交底人 职务 复核 职务
接受交底人签名 职务/工种 备注

交底时间： 年 月 日

合集下载

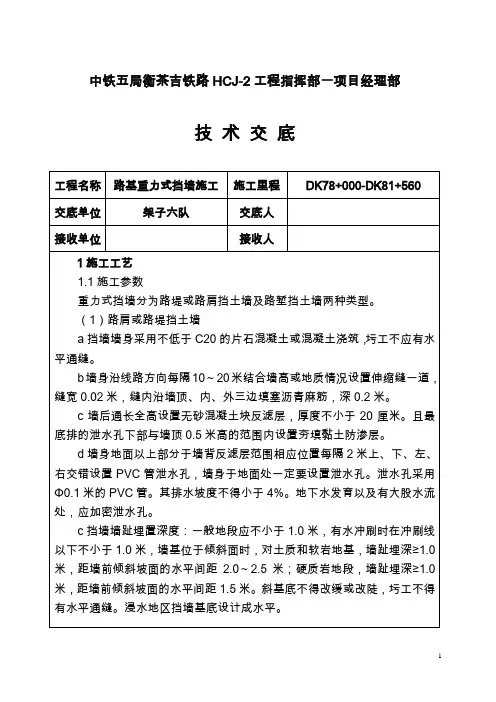

重力式挡墙施工技术交底
