几种自动液位(水位)控制的方法介绍

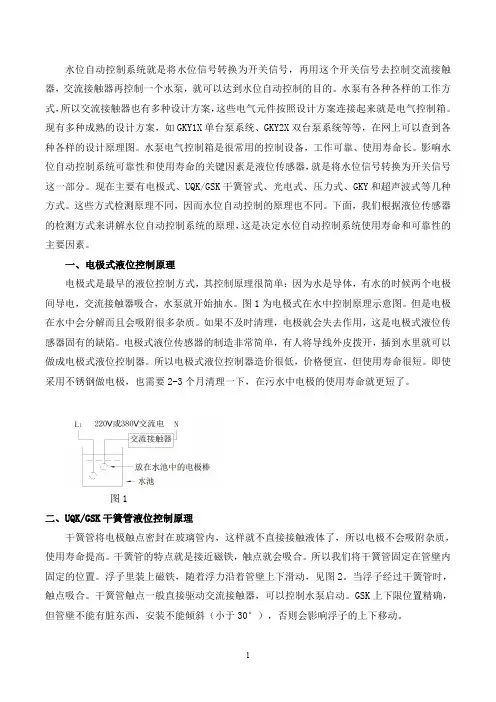

水位自动控制系统就是将水位信号转换为开关信号，再用这个开关信号去控制交流接触器，交流接触器再控制一个水泵，就可以达到水位自动控制的目的。

水泵有各种各样的工作方式，所以交流接触器也有多种设计方案，这些电气元件按照设计方案连接起来就是电气控制箱。

现有多种成熟的设计方案，如GKY1X单台泵系统、GKY2X双台泵系统等等，在网上可以查到各种各样的设计原理图。

水泵电气控制箱是很常用的控制设备，工作可靠、使用寿命长。

影响水位自动控制系统可靠性和使用寿命的关键因素是液位传感器，就是将水位信号转换为开关信号这一部分。

现在主要有电极式、UQK/GSK干簧管式、光电式、压力式、GKY和超声波式等几种方式。

这些方式检测原理不同，因而水位自动控制的原理也不同。

下面，我们根据液位传感器的检测方式来讲解水位自动控制系统的原理，这是决定水位自动控制系统使用寿命和可靠性的主要因素。

一、电极式液位控制原理电极式是最早的液位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合，水泵就开始抽水。

图1为电极式在水中控制原理示意图。

但是电极在水中会分解而且会吸附很多杂质。

如果不及时清理，电极就会失去作用，这是电极式液位传感器固有的缺陷。

电极式液位传感器的制造非常简单，有人将导线外皮拨开，插到水里就可以做成电极式液位控制器。

所以电极式液位控制器造价很低，价格便宜，但使用寿命很短。

即使采用不锈钢做电极，也需要2-3个月清理一下，在污水中电极的使用寿命就更短了。

图1二、UQK/GSK干簧管液位控制原理干簧管将电极触点密封在玻璃管内，这样就不直接接触液体了，所以电极不会吸附杂质，使用寿命提高。

干簧管的特点就是接近磁铁，触点就会吸合。

所以我们将干簧管固定在管壁内固定的位置。

浮子里装上磁铁，随着浮力沿着管壁上下滑动，见图2。

当浮子经过干簧管时，触点吸合。

干簧管触点一般直接驱动交流接触器，可以控制水泵启动。

GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。

6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
液位自动控制系统
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈

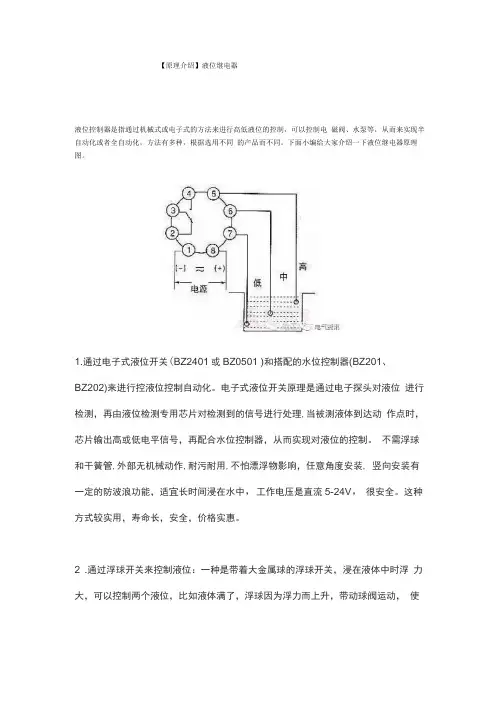

【原理介绍】液位继电器液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。

下面小编给大家介绍一下液位继电器原理图。

1.通过电子式液位开关(BZ2401或BZ0501 )和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。

电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。

不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响，任意角度安装, 竖向安装有一定的防波浪功能，适宜长时间浸在水中，工作电压是直流5-24V，很安全。

这种方式较实用，寿命长，安全，价格实惠。

2 .通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位，比如液体满了，浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。

这种方式较多应用在煮开水器上。

另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。

还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。

这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。

但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。

使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。

液位控制/水位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。

液位控制显示仪表做得好坏，可以起到景上添花的作用，可以增加很多功能，但并不是决定液位控制系统寿命的核心。

目前大部分液位传感器在清水中使用寿命最长。

一般一年多，好一点的两年，一般不超过三年，差的仅几个月。

在热水中绝大部分液位传感器不能使用，在污水中液位传感器的使用寿命会大打折扣。

所以，现有的液位自动控制系统使用寿命一般就是一两年，这和现代微电子技术的发展形成鲜明对比。

现代微电子技术如我们的冰箱彩电等使用寿命至少都在七八年以上。

现有液位传感器技术有：电极式、光电式、GSK/UQK/GKY、压力传感器、超声波传感器等，下面对其原理和性能进行分析比较。

一、电极式液位控制/水位控制原理电极式是最早的液位控制/水位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。

图1.1为电极式在水中控制原理示意图。

但是电极在水中会分解而且会吸附很多杂质。

如果不及时清理，电极就会失去作用。

所以电极式液位传感器在清水中使用也只有几个月的寿命，在污水和热水中均不能使用。

电极式液位控制技术，简单便宜，但使用寿命较短。

为了弥补电极式液位控制技术的缺陷，人们想办法将电极和水分离出来，于是出现了干簧管，形成了UQK和GSK两种液位控制技术。

二、UQK液位控制/水位控制原理干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。

所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。

这就是UQK的液位控制/水位控制方式。

当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。

当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。

将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。

这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。
