MVR蒸发技术简介一、MVR介绍MVR是Mechanical Vapor Recompression 的英文简称，是利用机械压缩二次蒸汽实现重复使用的蒸发方法。
MVR的基本原理是通过用压缩机把蒸发时生成的二次蒸汽压缩，提高其压力和温度，并最终返回蒸发器替代源蒸汽加热，这样形成一个加热→二次汽→加热的闭环。
理论上二次蒸汽的热量和质量要低于源蒸汽，但在实际压缩过程需要补充少量水去过热，这样压缩后蒸汽量与加热蒸汽基本相同，可完全取代源蒸汽并最终实现了“0”蒸汽蒸发，蒸发连续运转仅仅消耗压缩机所用电能。
二、MVR的优缺点（一）优点：1、非常节能当蒸发系统运行平稳后，MVR可以百分百利用二次汽热能，这一点和多效蒸发不同。
多效蒸发最后一效的二次汽通常利用率很低甚至无法利用，既然得不到100%利用，那么不被利用的二次汽通常需要冷却和真空除不凝气，这样又会有一部分能耗。
MVR不存在这类缺点，蒸发产生的二次汽百分百会被自身冷凝成水，如果预热流程设计得好，通常冷凝水的温度会比进料温度稍高一些，即二次汽冷凝水的余热都会被利用，因此MVR的能耗比多效蒸发低很多。
2、无蒸汽硬性需求MVR运行过程不需要蒸汽，可以解决一个蒸汽供应有困难企业的蒸发问题，而在环保要求越来越严格的今天，这类企业越来越多，因此非常适合国情。
3、蒸发温度可控对于热敏性物质蒸发而言，MVR与之是天作之合，例如奶类、果汁类、糖类、氧化胺、制药等等一系列物质，MVR可在蒸发过程很好地保护这些物质不变质变色，这些是多效蒸发所不能给予的。
（二）缺点1、电能需求MVR适用于有电能优势的企业，虽然MVR耗能要比多效低很多，但是由于所消耗的能量是电，多效蒸发消耗的是汽，电价和汽价以及投资等等综合起来，会有一部分企业生产成本不一定合算。
2、投资成本MVR是一个需要设备优良、控制系统完善的蒸发系统，都对于小型装置而言，MVR投资会比多效蒸发高很多，对于蒸发量达到每小时上百吨的大型装置，MVR会和多效蒸发相近。

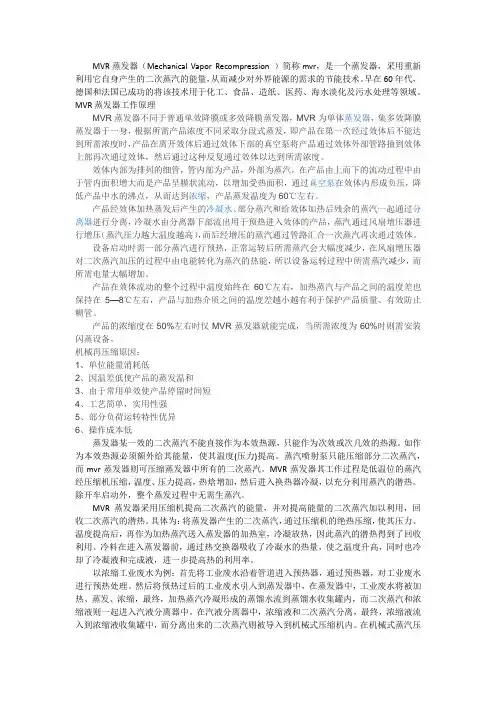

MVR蒸发器（Mechanical Vapor Recompression ）简称mvr，是一个蒸发器，采用重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的节能技术。
早在60年代，德国和法国已成功的将该技术用于化工、食品、造纸、医药、海水淡化及污水处理等领域。
MVR蒸发器工作原理MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。
效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。
产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。
设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。
产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。
产品的浓缩度在50%左右时仅MVR蒸发器就能完成，当所需浓度为60%时则需安装闪蒸设备。
机械再压缩原因：1、单位能量消耗低2、因温差低使产品的蒸发温和3、由于常用单效使产品停留时间短4、工艺简单，实用性强5、部分负荷运转特性优异6、操作成本低蒸发器某一效的二次蒸汽不能直接作为本效热源，只能作为次效或次几效的热源。
蒸发结晶图⽂详解MVR蒸发器机构原理及特点⼀、MVR⼯艺介绍1、MVR原理MVR是蒸汽机械再压缩技术，（mechanical vapor recompression ）的简称。
MVR蒸发器是重新利⽤它⾃⾝产⽣的⼆次蒸汽的能量，从⽽减少对外界能源的需求的⼀项节能技术。
MVR其⼯作过程是将低温位的蒸汽经压缩机压缩，温度、压⼒提⾼，热焓增加，然后进⼊换热器冷凝，以充分利⽤蒸汽的潜热。
除开车启动外，整个蒸发过程中⽆需⽣蒸汽从蒸发器出来的⼆次蒸汽，经压缩机压缩，压⼒、温度升⾼，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使⽤，使料液维持沸腾状态，⽽加热蒸汽本⾝则冷凝成⽔。
这样原来要废弃的蒸汽就得到充分的利⽤，回收潜热，提⾼热效率，⽣蒸汽的经济性相当于多效蒸发的30效。
为使蒸发装置的制造尽可能简单和操作⽅便，可使⽤离⼼式压缩机、罗茨式压缩机。
这些机器在1：1.2到1：2压缩⽐范围内其体积流量较⾼。
2、MVR⼯艺流程系统由单效或双效蒸发器、分离器、压缩机、真空泵、循环泵、操作平台、电器仪表控制柜及阀门、管路等系统组成，结构简单，操作维护⽅便。
⼆、蒸发器介绍1、MVR降膜蒸发器⼯作原理：物料原液从换热器上管箱加⼊，经过布液器把物料分配到每根换热管内，并且沿着换热管内壁形成均匀的液体膜，管内液体膜在向下流的过程中被壳程的加热蒸汽加热，边向下流动边沸腾并进⾏蒸发。
到换热管底端物料变成浓缩液和⼆次蒸汽。
浓缩液落⼊下管箱，⼆次蒸汽进⼊⽓液分离器。
在⽓液分离器中⼆次蒸汽夹带的液体飞沫被去除，纯净的⼆次蒸发从分离器中输送到压缩机。
压缩机把⼆次蒸汽压缩后作为加热蒸汽输送到换热器壳程⽤于蒸发器热源。
实现连续蒸发过程。
特点：1、换热效率⾼2、占地⾯积⼩3、物料停留的时间短，不易引起物料变质。
4、适⽤于较⾼粘度的物料。
应⽤范围：降膜蒸发器适⽤于MVR蒸发结晶过程预浓缩⼯序，可以蒸发粘度较⼤的物料，尤其适⽤于热敏性物料，但不适⽤处理有结晶的物料。

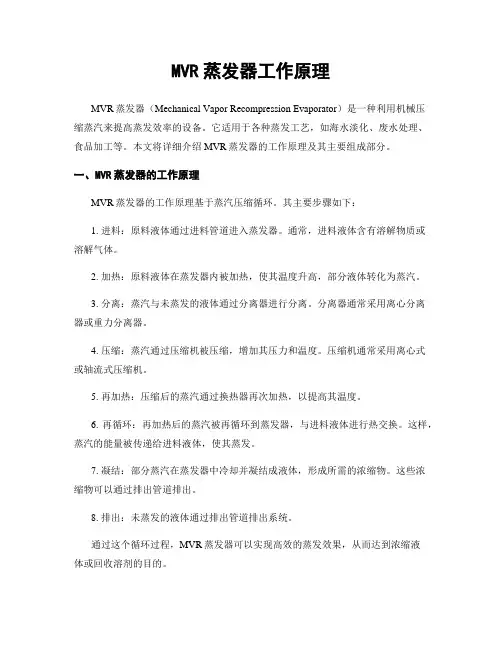

MVR蒸发器工作原理MVR蒸发器（Mechanical Vapor Recompression Evaporator）是一种利用机械压缩蒸汽来提高蒸发效率的设备。
它适用于各种蒸发工艺，如海水淡化、废水处理、食品加工等。
本文将详细介绍MVR蒸发器的工作原理及其主要组成部分。
一、MVR蒸发器的工作原理MVR蒸发器的工作原理基于蒸汽压缩循环。
其主要步骤如下：1. 进料：原料液体通过进料管道进入蒸发器。
通常，进料液体含有溶解物质或溶解气体。
2. 加热：原料液体在蒸发器内被加热，使其温度升高，部分液体转化为蒸汽。
3. 分离：蒸汽与未蒸发的液体通过分离器进行分离。
分离器通常采用离心分离器或重力分离器。
4. 压缩：蒸汽通过压缩机被压缩，增加其压力和温度。
压缩机通常采用离心式或轴流式压缩机。
5. 再加热：压缩后的蒸汽通过换热器再次加热，以提高其温度。
6. 再循环：再加热后的蒸汽被再循环到蒸发器，与进料液体进行热交换。
这样，蒸汽的能量被传递给进料液体，使其蒸发。
7. 凝结：部分蒸汽在蒸发器中冷却并凝结成液体，形成所需的浓缩物。
这些浓缩物可以通过排出管道排出。
8. 排出：未蒸发的液体通过排出管道排出系统。
通过这个循环过程，MVR蒸发器可以实现高效的蒸发效果，从而达到浓缩液体或回收溶剂的目的。
二、MVR蒸发器的主要组成部分1. 蒸发器：蒸发器是MVR蒸发器的核心组件。
它通常由加热管束、分离器和蒸发室组成。
加热管束用于加热进料液体，使其蒸发。
分离器用于将蒸汽与未蒸发的液体分离。
2. 压缩机：压缩机是MVR蒸发器中的关键组件。
它负责将蒸汽压缩，增加其压力和温度。
压缩机的类型可以是离心式或轴流式。
3. 换热器：换热器用于蒸汽的再加热。
它将压缩后的蒸汽与再循环的蒸汽进行热交换，提高蒸汽的温度。
4. 分离器：分离器用于将蒸汽与未蒸发的液体分离。
它可以采用离心分离器或重力分离器。
5. 控制系统：控制系统用于监测和控制MVR蒸发器的运行。

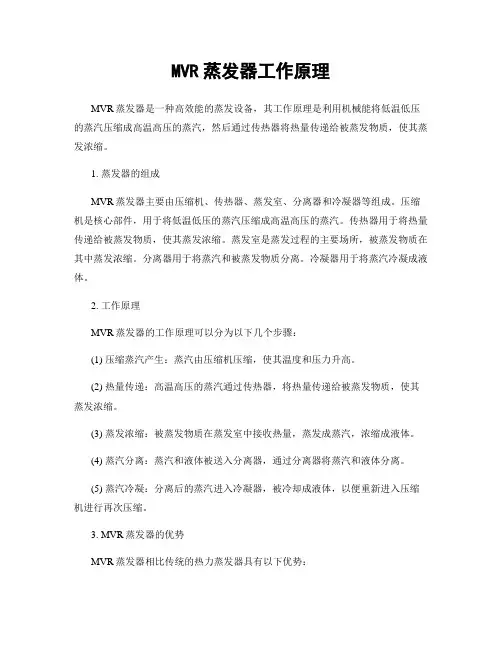

MVR蒸发器工作原理MVR蒸发器是一种高效能的蒸发设备，其工作原理是利用机械能将低温低压的蒸汽压缩成高温高压的蒸汽，然后通过传热器将热量传递给被蒸发物质，使其蒸发浓缩。
1. 蒸发器的组成MVR蒸发器主要由压缩机、传热器、蒸发室、分离器和冷凝器等组成。
压缩机是核心部件，用于将低温低压的蒸汽压缩成高温高压的蒸汽。
传热器用于将热量传递给被蒸发物质，使其蒸发浓缩。
蒸发室是蒸发过程的主要场所，被蒸发物质在其中蒸发浓缩。
分离器用于将蒸汽和被蒸发物质分离。
冷凝器用于将蒸汽冷凝成液体。
2. 工作原理MVR蒸发器的工作原理可以分为以下几个步骤：(1) 压缩蒸汽产生：蒸汽由压缩机压缩，使其温度和压力升高。
(2) 热量传递：高温高压的蒸汽通过传热器，将热量传递给被蒸发物质，使其蒸发浓缩。
(3) 蒸发浓缩：被蒸发物质在蒸发室中接收热量，蒸发成蒸汽，浓缩成液体。
(4) 蒸汽分离：蒸汽和液体被送入分离器，通过分离器将蒸汽和液体分离。
(5) 蒸汽冷凝：分离后的蒸汽进入冷凝器，被冷却成液体，以便重新进入压缩机进行再次压缩。
3. MVR蒸发器的优势MVR蒸发器相比传统的热力蒸发器具有以下优势：(1) 节能高效：MVR蒸发器利用机械能进行压缩，不需要外部热源，能够实现能量的循环利用，节约能源。
(2) 环保节能：MVR蒸发器不需要燃料燃烧，不产生废气和废水，对环境友好。
(3) 操作简便：MVR蒸发器具有自动控制系统，操作简单方便，不需要专业人员操作。
(4) 适合范围广：MVR蒸发器适合于各种浓缩物质，能够处理高浓度、高黏度的物质。
4. 应用领域MVR蒸发器广泛应用于化工、制药、食品、饮料、纸浆造纸、环保等领域。
例如，在制药行业中，MVR蒸发器可以用于浓缩药物溶液，提高产品纯度；在食品格业中，MVR蒸发器可以用于浓缩果汁、乳制品等；在纸浆造纸行业中，MVR蒸发器可以用于浓缩纸浆液，减少废水排放。
总之，MVR蒸发器是一种高效能、节能环保的蒸发设备，通过机械能将低温低压的蒸汽压缩成高温高压的蒸汽，实现被蒸发物质的蒸发浓缩。

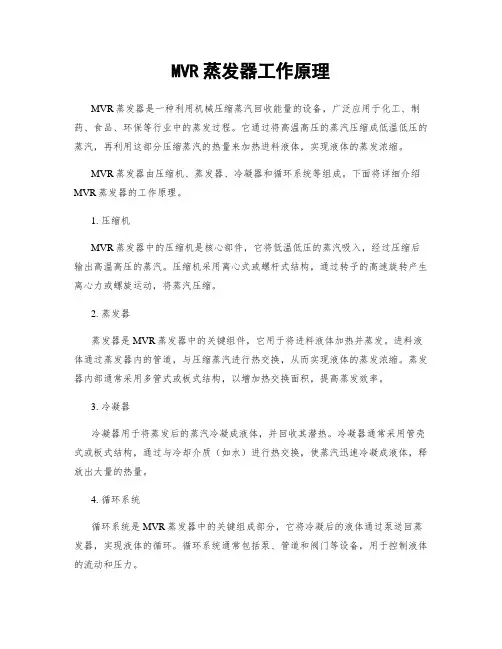

MVR蒸发器工作原理MVR蒸发器是一种利用机械压缩蒸汽回收能量的设备，广泛应用于化工、制药、食品、环保等行业中的蒸发过程。
它通过将高温高压的蒸汽压缩成低温低压的蒸汽，再利用这部分压缩蒸汽的热量来加热进料液体，实现液体的蒸发浓缩。
MVR蒸发器由压缩机、蒸发器、冷凝器和循环系统等组成。
下面将详细介绍MVR蒸发器的工作原理。
1. 压缩机MVR蒸发器中的压缩机是核心部件，它将低温低压的蒸汽吸入，经过压缩后输出高温高压的蒸汽。
压缩机采用离心式或螺杆式结构，通过转子的高速旋转产生离心力或螺旋运动，将蒸汽压缩。
2. 蒸发器蒸发器是MVR蒸发器中的关键组件，它用于将进料液体加热并蒸发。
进料液体通过蒸发器内的管道，与压缩蒸汽进行热交换，从而实现液体的蒸发浓缩。
蒸发器内部通常采用多管式或板式结构，以增加热交换面积，提高蒸发效率。
3. 冷凝器冷凝器用于将蒸发后的蒸汽冷凝成液体，并回收其潜热。
冷凝器通常采用管壳式或板式结构，通过与冷却介质（如水）进行热交换，使蒸汽迅速冷凝成液体，释放出大量的热量。
4. 循环系统循环系统是MVR蒸发器中的关键组成部分，它将冷凝后的液体通过泵送回蒸发器，实现液体的循环。
循环系统通常包括泵、管道和阀门等设备，用于控制液体的流动和压力。
MVR蒸发器的工作原理如下：1. 初始状态：压缩机处于停止状态，进料液体通过进料管道进入蒸发器，与蒸发器内的管道接触，开始进行热交换。
2. 压缩蒸汽产生：当进料液体与蒸发器内的管道接触时，蒸汽从压缩机中吸入，通过蒸发器内的管道与进料液体进行热交换，使进料液体逐渐升温。
3. 液体蒸发：随着进料液体的升温，其中的溶解物质开始蒸发，液体逐渐浓缩。
蒸发后的蒸汽与进料液体继续进行热交换，从而提高热效率。
4. 蒸汽冷凝：蒸发后的蒸汽进入冷凝器，与冷却介质进行热交换，迅速冷凝成液体，并释放出大量的热量。
5. 液体循环：冷凝后的液体通过循环系统中的泵送回蒸发器，继续进行循环，实现液体的蒸发浓缩。

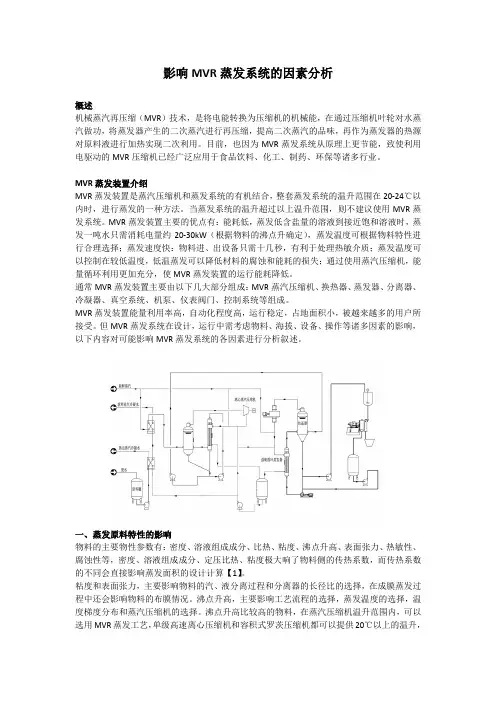

影响MVR蒸发系统的因素分析概述机械蒸汽再压缩（MVR）技术，是将电能转换为压缩机的机械能，在通过压缩机叶轮对水蒸汽做功，将蒸发器产生的二次蒸汽进行再压缩，提高二次蒸汽的品味，再作为蒸发器的热源对原料液进行加热实现二次利用。
目前，也因为MVR蒸发系统从原理上更节能，致使利用电驱动的MVR压缩机已经广泛应用于食品饮料、化工、制药、环保等诸多行业。
MVR蒸发装置介绍MVR蒸发装置是蒸汽压缩机和蒸发系统的有机结合，整套蒸发系统的温升范围在20-24℃以内时，进行蒸发的一种方法。
当蒸发系统的温升超过以上温升范围，则不建议使用MVR蒸发系统。
MVR蒸发装置主要的优点有：能耗低，蒸发低含盐量的溶液到接近饱和溶液时，蒸发一吨水只需消耗电量约20-30kW（根据物料的沸点升确定），蒸发温度可根据物料特性进行合理选择；蒸发速度快：物料进、出设备只需十几秒，有利于处理热敏介质；蒸发温度可以控制在较低温度，低温蒸发可以降低材料的腐蚀和能耗的损失；通过使用蒸汽压缩机，能量循环利用更加充分，使MVR蒸发装置的运行能耗降低。
通常MVR蒸发装置主要由以下几大部分组成：MVR蒸汽压缩机、换热器、蒸发器、分离器、冷凝器、真空系统、机泵、仪表阀门、控制系统等组成。
MVR蒸发装置能量利用率高，自动化程度高，运行稳定，占地面积小，被越来越多的用户所接受。
但MVR蒸发系统在设计，运行中需考虑物料、海拔、设备、操作等诸多因素的影响，以下内容对可能影响MVR蒸发系统的各因素进行分析叙述。
一、蒸发原料特性的影响物料的主要物性参数有：密度、溶液组成成分、比热、粘度、沸点升高、表面张力、热敏性、腐蚀性等，密度、溶液组成成分、定压比热、粘度极大响了物料侧的传热系数，而传热系数的不同会直接影响蒸发面积的设计计算【1】。
粘度和表面张力，主要影响物料的汽、液分离过程和分离器的长径比的选择，在成膜蒸发过程中还会影响物料的布膜情况。
沸点升高，主要影响工艺流程的选择，蒸发温度的选择，温度梯度分布和蒸汽压缩机的选择。

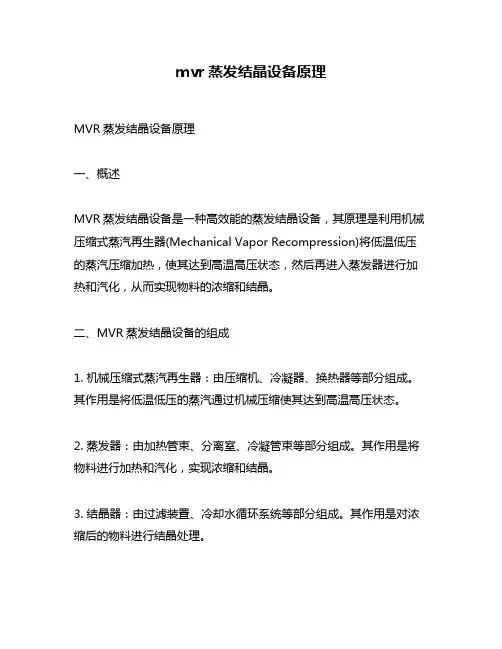

mvr蒸发结晶设备原理MVR蒸发结晶设备原理一、概述MVR蒸发结晶设备是一种高效能的蒸发结晶设备，其原理是利用机械压缩式蒸汽再生器(Mechanical Vapor Recompression)将低温低压的蒸汽压缩加热，使其达到高温高压状态，然后再进入蒸发器进行加热和汽化，从而实现物料的浓缩和结晶。
二、MVR蒸发结晶设备的组成1. 机械压缩式蒸汽再生器：由压缩机、冷凝器、换热器等部分组成。
其作用是将低温低压的蒸汽通过机械压缩使其达到高温高压状态。
2. 蒸发器：由加热管束、分离室、冷凝管束等部分组成。
其作用是将物料进行加热和汽化，实现浓缩和结晶。
3. 结晶器：由过滤装置、冷却水循环系统等部分组成。
其作用是对浓缩后的物料进行结晶处理。
4. 真空系统：由真空泵、气水分离器等部分组成。
其作用是对蒸发器和结晶器进行真空处理，提高设备的效率。
5. 控制系统：由自动控制系统、电气控制系统等部分组成。
其作用是对设备的运行进行监测和控制，保证设备的正常运行。
三、MVR蒸发结晶设备的工作原理1. 机械压缩式蒸汽再生器MVR蒸发结晶设备利用机械压缩式蒸汽再生器将低温低压的蒸汽压缩加热，使其达到高温高压状态。
具体来说，当低温低压的蒸汽进入机械压缩式蒸汽再生器时，首先经过冷凝器进行冷却，然后进入换热器与高温高压的排放气体进行换热，从而实现将低温低压的蒸汽加热至高温高压状态。
2. 蒸发器MVR蒸发结晶设备中的蒸发器由加热管束、分离室、冷凝管束等部分组成。
其作用是将物料进行加热和汽化，实现浓缩和结晶。
具体来说，在蒸发器中，物料通过加热管束进行加热，从而使其达到汽化温度，然后进入分离室进行汽化，将水分离出来。
分离出来的水经过冷凝管束进行冷却，然后排放到外部环境中。
而浓缩后的物料则通过出料口排出。
3. 结晶器MVR蒸发结晶设备中的结晶器由过滤装置、冷却水循环系统等部分组成。
其作用是对浓缩后的物料进行结晶处理。
具体来说，在结晶器中，浓缩后的物料通过过滤装置进行过滤处理，将其中的杂质去除。

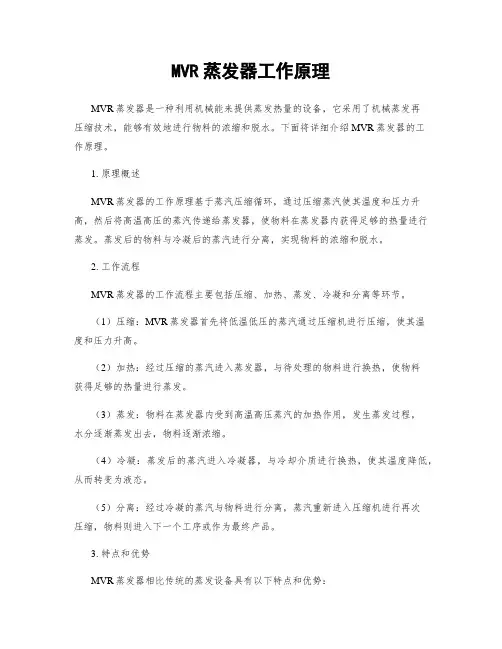

MVR蒸发器工作原理MVR蒸发器是一种利用机械能来提供蒸发热量的设备，它采用了机械蒸发再压缩技术，能够有效地进行物料的浓缩和脱水。
下面将详细介绍MVR蒸发器的工作原理。
1. 原理概述MVR蒸发器的工作原理基于蒸汽压缩循环，通过压缩蒸汽使其温度和压力升高，然后将高温高压的蒸汽传递给蒸发器，使物料在蒸发器内获得足够的热量进行蒸发。
蒸发后的物料与冷凝后的蒸汽进行分离，实现物料的浓缩和脱水。
2. 工作流程MVR蒸发器的工作流程主要包括压缩、加热、蒸发、冷凝和分离等环节。
（1）压缩：MVR蒸发器首先将低温低压的蒸汽通过压缩机进行压缩，使其温度和压力升高。
（2）加热：经过压缩的蒸汽进入蒸发器，与待处理的物料进行换热，使物料获得足够的热量进行蒸发。
（3）蒸发：物料在蒸发器内受到高温高压蒸汽的加热作用，发生蒸发过程，水分逐渐蒸发出去，物料逐渐浓缩。
（4）冷凝：蒸发后的蒸汽进入冷凝器，与冷却介质进行换热，使其温度降低，从而转变为液态。
（5）分离：经过冷凝的蒸汽与物料进行分离，蒸汽重新进入压缩机进行再次压缩，物料则进入下一个工序或作为最终产品。
3. 特点和优势MVR蒸发器相比传统的蒸发设备具有以下特点和优势：（1）能耗低：MVR蒸发器利用机械压缩蒸汽提供蒸发热量，相较于传统的蒸汽蒸发器，能够显著降低能耗。
（2）操作稳定：MVR蒸发器采用自动控制系统，能够实现稳定的操作和控制，减少人为干预，提高生产效率。
（3）适应性强：MVR蒸发器适用于多种物料的蒸发和浓缩，具有较高的适应性和灵活性。
（4）环保节能：MVR蒸发器在蒸发过程中能够回收和再利用蒸汽，减少了对环境的污染，实现了节能减排的目标。
4. 应用领域MVR蒸发器广泛应用于化工、食品、制药、环保等行业，主要用于物料的浓缩、脱水和废水处理等工艺过程。
例如，MVR蒸发器可以用于果汁的浓缩、乳制品的脱水、盐水的浓缩等。
总结：MVR蒸发器是一种利用机械能来提供蒸发热量的设备，通过蒸汽压缩循环实现物料的浓缩和脱水。
MVR蒸发器工作原理一、MVR蒸发器的基本结构和工作原理1.增压风机：增压风机是MVR蒸发器的核心组件，通过电机驱动，产生高压气体或蒸汽。
增压风机通过机械工作将吸入的低压气体或蒸汽增压，使其获得足够的压力，以便提供给蒸发器使用。
2.换热器：换热器主要用于传递热量，实现蒸发过程。
在MVR蒸发器中，换热器分为蒸发段和冷凝段。
蒸发段用于升温和蒸发液体，冷凝段用于冷凝水蒸气。
液体在蒸发段被加热蒸发，并蒸汽在冷凝段迅速冷却凝结，释放出潜热。
3.蒸发器本体：蒸发器本体是蒸发器的核心组件，包括蒸发器容器、分离器、喷雾装置等。
蒸发器容器是蒸发的主要场所，液体通过喷雾装置均匀地喷入容器内，蒸汽则从底部通过加热装置加热，通过分离器将蒸汽和液体分离。
其中，喷雾装置可以选择雾化喷雾或膜雾状喷雾两种方式，以充分利用蒸汽和液体之间的传热面积。
4.驱动装置：驱动装置是MVR蒸发器的控制系统，用于控制蒸发器的运行状态。
驱动装置根据蒸发器的工作条件和环境要求，实施调节、监控和保护等功能，以确保蒸发器的稳定运行。
二、MVR蒸发器的工作原理步骤：1.液体进入蒸发器容器：液体通过管道进入蒸发器容器，并经过喷雾装置均匀喷入蒸发器容器内。
2.蒸汽加热液体：蒸汽通过底部的加热装置加热，与喷入的液体进行湿式蒸发，使液体逐渐蒸发。
3.蒸汽和液体分离：蒸汽和液体混合物经过分离器进行分离，将蒸汽和液体分离开来。
蒸汽通过分离器的顶部排出，液体则通过分离器的底部排出。
4.液体浓缩：在蒸发过程中，蒸发器中液体的浓度逐渐增加，达到所需的蒸发浓度。
5.蒸汽冷凝：蒸发器中产生的水蒸气通过冷凝器进行冷凝，释放出潜热，转化为液体水，并排出系统。
6.增压回收：冷凝后的水蒸气经过增压风机进行再压缩，增压后的蒸汽再次进入蒸发器进行利用，实现能源循环利用。
三、MVR蒸发器的优点：1.能源循环利用：MVR蒸发器采用机械增压蒸汽再利用的方式，将产生的水蒸气再次压缩，实现蒸发过程的能量循环利用，从而大大节约能源。
MVR蒸发器工作原理MVR蒸发器是一种采用机械压缩蒸汽再循环的蒸发器，它利用蒸汽的能量来驱动蒸发过程，实现液体的浓缩。
下面将详细介绍MVR蒸发器的工作原理。
一、MVR蒸发器的基本原理MVR蒸发器是通过机械压缩蒸汽再循环的方式，将低温低压的蒸汽压缩成高温高压的蒸汽，然后再利用高温高压蒸汽进行蒸发作业。
其基本工作原理如下：1. 蒸汽压缩：MVR蒸发器通过蒸汽压缩装置将低温低压的蒸汽压缩成高温高压的蒸汽。
蒸汽压缩装置通常采用离心式压缩机或轴流式压缩机，将低温低压蒸汽吸入，经过压缩后输出高温高压蒸汽。
2. 蒸发过程：高温高压蒸汽进入蒸发器，与待浓缩的液体进行热交换。
在蒸发器内部，蒸汽释放热量给液体，使液体迅速蒸发，从而实现液体的浓缩。
蒸发器通常采用多级蒸发器，通过多个蒸发器级数的串联，可以实现更高的浓缩效果。
3. 蒸汽再循环：蒸发器中蒸发后的蒸汽经过分离器进行蒸汽与液体的分离，分离后的液体通过泵送回蒸发器进行再次蒸发。
而分离后的蒸汽则进入蒸汽压缩装置，再次进行蒸汽压缩，形成循环。
二、MVR蒸发器的优势和应用领域MVR蒸发器相比传统的多效蒸发器具有以下优势：1. 节能高效：MVR蒸发器利用机械压缩蒸汽再循环的方式，能够将低温低压蒸汽压缩成高温高压蒸汽，提高了热能利用效率，节约能源消耗。
2. 环保节能：MVR蒸发器无需外部蒸汽供应，通过蒸汽再循环，减少了对环境的污染，符合可持续发展的要求。
3. 操作灵活：MVR蒸发器具有较高的操作灵活性，可根据生产需求进行调节，实现自动化控制。
MVR蒸发器广泛应用于以下领域：1. 食品工业：如果汁、乳制品、酱油等液体的浓缩和脱水。
2. 化工工业：如盐类、化肥、药品等的浓缩和结晶。
3. 环保工业：如污水处理中的浓缩和脱水。
4. 能源工业：如海水淡化中的脱盐和水蒸发。
三、MVR蒸发器的工作流程MVR蒸发器的工作流程主要包括以下几个步骤：1. 启动和预热：启动蒸汽压缩装置，使其达到正常工作温度和压力。
MVR蒸发器工作原理MVR蒸发器（Mechanical Vapor Recompression Evaporator）是一种高效的蒸发设备，通过机械压缩蒸汽来提高蒸发效率。
它广泛应用于化工、制药、食品、环保等行业中的浓缩、结晶、脱水等工艺过程。
MVR蒸发器的工作原理如下：1. 蒸发过程：进料液通过预热器预热后，进入蒸发器。
蒸发器内部有一组加热管，加热管中通有蒸汽。
进料液在加热管的作用下，部份水分蒸发，形成蒸汽和浓缩液。
2. 蒸汽压缩：蒸汽由蒸汽压缩机压缩，增加其压力和温度。
蒸汽压缩机通常采用离心式或者轴流式结构，通过旋转叶轮将低压蒸汽压缩为高压蒸汽。
3. 蒸汽再循环：高压蒸汽进入蒸发器，与进料液进行热交换，将热量传递给进料液，使其蒸发。
蒸汽在蒸发过程中失去热量，变成低压蒸汽。
4. 蒸汽冷凝：低压蒸汽通过冷凝器冷凝成液体，释放出大量的潜热。
冷凝后的蒸汽通过蒸汽分离器分离成水和蒸汽。
5. 蒸汽再压缩：分离出的蒸汽经过蒸汽压缩机再次压缩，提高其压力和温度，形成高压蒸汽，进入蒸发器进行循环。
MVR蒸发器的特点和优势：1. 节能高效：MVR蒸发器采用蒸汽压缩循环，可将低压蒸汽压缩为高压蒸汽，实现能量的循环利用，大幅度降低能耗。
2. 产品质量好：MVR蒸发器在蒸发过程中，由于蒸汽再循环，使得蒸发温度稳定，避免了传统蒸发器中由于温度不稳定而导致的产品质量问题。
3. 操作稳定可靠：MVR蒸发器采用自动控制系统，能够实现全自动化运行，操作简单方便。
同时，蒸汽压缩机采用耐腐蚀材料创造，具有较长的使用寿命。
4. 适应性强：MVR蒸发器可以适应不同的进料液性质和工艺要求，可处理高浓度、高粘度、高温度的液体，适合于多种工业领域。
5. 环保节能：MVR蒸发器不需要外部蒸汽供应，只需压缩循环内部蒸汽，减少了对环境的影响，同时降低了能源消耗。
总结：MVR蒸发器通过机械压缩蒸汽来提高蒸发效率，具有节能高效、产品质量好、操作稳定可靠、适应性强和环保节能等优势。
MVR蒸发器自动控制系统
一、 MVR蒸发器简介
MVR是英文Mechanical Vapor Recompression的缩写，始于欧美，
是国外有着几十年的成熟节能技术。
其原理如图一所示，是利用高能效蒸汽压缩机，对蒸发产生的二
次蒸汽压缩做功，二次蒸汽热焓H1增加到H2，压力P1升至P2，温
度T1升至T2。被压缩后的二次蒸汽（H2，P2，T2），被送往蒸发
系统的加热器，对系统内的料液再进行加热，释放热能的二次蒸汽冷
凝后离开蒸发系统。系统内料液浓度被提高。整个系统运行时所需要
的能量就是将二次蒸汽热焓H1增加到H2所需要的电能，其他能量
消耗极少。
由于MVR蒸发器具有占地面积小、能耗低等诸多优点，所以
被广泛用于各种浓缩结晶的行业，在很多行业大有取代传统蒸发器的
趋势。
图二
二、MVR蒸发器控制系统
为了满足系统控制要求，北京春景辉节能环保科技有限公司（下
称春景辉公司）采用西门子S7-300PLC和WINCC来实现蒸发过程的自
动控制，程序均为自主开发。
1、PLC控制系统
西门子S7-300是模块化PLC，可以满足中、小规模控制的性能
要求，各种性能的模块可以非常好地满足和适应自动化控制任务，特
别适用于汽车工业、环境技术、采矿、化工厂、生产技术以及食品加
工等领域。
春景辉公司采用西门子S7-300 PLC，经过长期的经验积累与完
善，已经拥有一套自主开发的、适合MVR蒸发器特点的、功能完善的
PLC控制程序。程序中通过各种连锁控制及保护机制，在保证安全稳
定的前提下，实现MVR蒸发器的全自动运行。程序包含以下几个重要
功能，来实现系统的全自动运行。
（1）、压缩机作为MVR蒸发器的核心部件，程序中对压缩机采
取了各种连锁控制及保护机制，保证压缩机的安全运行。
（2）、系统自动进料功能，通过程序，PLC根据相关传感器的
反馈信号调节进料泵的转速，实现系统的连续进料。
（3）、系统自动排料功能，通过程序，PLC根据相关传感器的
反馈信号调节出料阀的开度，实现浓缩液的浓度稳定在系统的设定
值。
（4）、系统具有远程通讯和远程控制的功能，根据要求预留相
应的通讯接口等。
其它功能保护及具体程序等会根据不同设备进行完善和优化，这
里不再赘述。
2、上位机WINCC
春景辉公司上位机软件采用西门子公司的WINCC组态软件，结
合WINCC的优点，通过自主研发，已经拥有一套适合MVR蒸发器的上
位机控制系统，并且在很多行业成功运行，系统主界面见图二所示。
从图中可以看出，界面非常形象的展现出了整个设备的工艺流
程，各水泵、阀门等控制对象也很清楚的显示出来。通过友善的控制
界面，操作员会很方便的对每个控制对象进行控制。
此外，本公司上位机系统还有还具有报警记录和数据记录等功
能，可以永久性的记录设备运行中的报警信息和重要数据，以便操作
人员及维修人员对设备的维护和保养。
图二
三、总结
MVR蒸发器技术在国内的应用已经日趋成熟，和传统蒸发器比
较，MVR蒸发器具有众多比克比拟的优点，所以在国内的应用已经越
来越多。春景辉公司是专业的MVR蒸发器制造商，无论是在工艺设计
方面还是电气空控制方面，都有丰富的经验，设备成功率达到100%。
