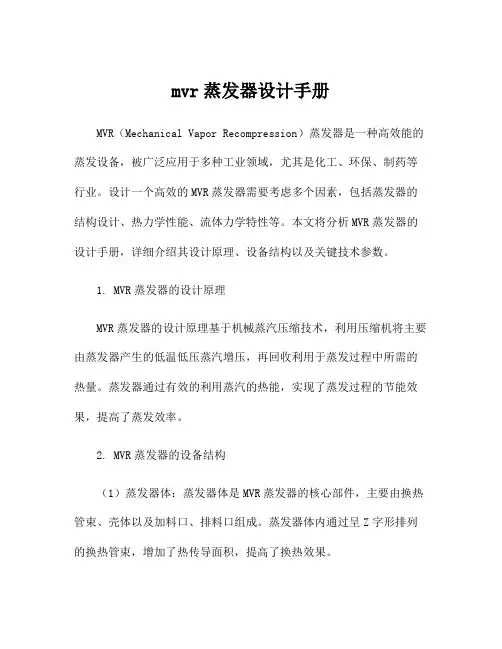

MVR蒸发器技术参数

机械蒸汽再压缩式蒸发器（MVR），是将二次蒸汽经压缩机压缩后，使加热热量得到循环利用。

该系统能耗低，结构简单，运行稳定，无需冷凝器、冷却塔等设备，也无需生蒸汽、冷却水等公用工程。

该技术也适用于企业原有的多效蒸发系统的改造。

以每年蒸发量为10吨/小时的蒸发器为例，MVR运行费用比三效蒸发器的节省367.2万元。

技术特点：1）低能耗、低运行费用；2）占地面积小；3）公用工程配套少，工程总投资少，4）运行平稳，自动化程度高；5）无需原生蒸汽；6）可以在40℃以下蒸发而无需冷冻设备，特别适合于热敏性物料。

技术参数：1）蒸发一吨水需要耗电为23-70度电；2）可以实现蒸发温度17-40℃的低温蒸发（无需冷冻水系统）；3）无需生蒸汽；4）无需冷凝器以及冷却水。

应用推广情况：■ 蒸发浓缩■ 蒸发结晶■ 低温蒸发从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。

这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率，生蒸汽的经济性相当于多效蒸发的30效。

为使蒸发装置的制造尽可能简单和操作方便，经常使用单效离心再压缩器，也可以是高压风机或透平压缩器。

这些机器在1：1.2到1：2压缩比范围内其体积流量较高。

对于低的蒸发速率，也可用活塞式压缩机、滑片压缩机或是螺杆压缩机。

蒸发设备紧凑，占地面积小、所需空间也小。

又可省去冷却系统。

对于需要扩建蒸发设备而供汽，供水能力不足，场地不够的现有工厂，特别是低温蒸发需要冷冻水冷凝的场合，可以收到既节省投资又取得较好的节能效果。

工艺流程的优化设计是投资节省的关键所在，例如，优化设计液柱静压，使冷凝水不回流，不倒灌，这样通常的多台冷凝水罐，只需设计一台就可以。

就蒸发器形式而言，要优先选择降膜蒸发器，因为降膜没有液柱静压力，纯热温差显著高于其它形式。

如果出于物料特性的原因选择其它形式的蒸发器，那么也应强化管内循环流速的设定，实验证明，提高流速可以使所需蒸发面积明显减少。

MVR蒸发器的标准包括以下几个方面：
1. 进水指标：MVR蒸发器的进水指标需要满足一定的要求，以保证蒸发器的正常运行。

例如，Ca2+和Mg2+的含量应小于100mg/L，不能含有硅或硅化物（含量小于30mg/L），不能含有氰化物，PH值应在5-8之间。

此外，氟离子含量应低于20PPM。

2. 蒸发方式：MVR蒸发器采用分段式蒸发，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。

3. 运行效率：在用MVR蒸发器处理废水的时候，如果水中含有大量的无机盐、腐蚀产物和各种微生物，运行一段时间后水侧会结垢大量的钙镁碳酸盐，附着于换热管内，导致传热恶化，压力上升，影响蒸发器的运行效率。

因此，需要定期对蒸发器进行维护和清洗。

4. 温度控制：MVR蒸发器的温度控制也是重要的标准之一。

产品的浓缩度在50%左右时仅MVR蒸发器就能完成，当所需浓度为60%时则需安装闪蒸设备。

此外，产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5-8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。

总之，MVR蒸发器的标准需要根据具体的应用场景和需求来确定，以保证蒸发器的正常运行和产品的质量。

MVR蒸发器工艺操作规程第一部分原理MVF蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。

效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60C 左右。

产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。

设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。

产品在效体流动的整个过程中温度始终在60 r左右，加热蒸汽与产品之间的温度差也保持在5—8°C左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。

产品的浓缩度在50流右时仅MVF蒸发器就能完成第二部分工艺流程说明1、物料走向①进料：上游工艺产生的硫酸钠原液送至本系统原料缓冲罐T01中, 由进料泵P01打入蒸发系统。

5t/h 25 C 5%的硫酸钠溶液从原料缓冲罐T01出来，由进料泵P01打入板式换热器，硫酸钠溶液在蒸馏水板换HE01和鲜蒸汽板换HE02内分别与系统产生的3.5t/h102C的蒸馏水和200kg/h 120C的鲜蒸汽进行换热，温度达到92C后，进入降膜换热器HE03进行蒸发浓缩。

②蒸发时，5t/h的进料液在一体式二效降膜蒸发器HE03内与经压缩机升温升压后的二次蒸汽换热，进行蒸发浓缩，物料通过降膜循环泵P03 P04打循环，蒸发的蒸汽在分离器SE01内气液分离后进入压缩机C01 升温升压；分离后的浓缩液进入分离器底部，一部分进入降膜蒸发器底部储液段打循环，一部分通过二效转料阀转去强制循环蒸发器继续蒸发浓缩。

机械式蒸汽再压缩技术(MVR)蒸发零排放详解1、MVR原理MVR是机械式蒸汽再压缩技术(Mechanical Vapor Recompression)的简称，是利用蒸发系统自身产生的二次蒸汽及其能量，将低品位的蒸汽经压缩机的机械做功提升为高品位的蒸汽热源。

如此循环向蒸发系统提供热能，从而减少对外界能源需求的一项节能技术。

为使蒸发装置的制造尽可能简单和操作方便，可使用离心式压缩机、罗茨式压缩机。

这些机器在1∶1.2到1∶2压缩比范围内其体积流量较高。

2、机械蒸汽再压缩蒸发器(MVR蒸发器)其工作过程是低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。

除开车启动外，整个蒸发过程中无需生蒸汽。

如图所示，将蒸发过程中产生的二次蒸汽进行压缩，然后返回蒸发器作为加热蒸汽。

蒸发产生的二次蒸汽温度较低，但含有大量潜热，二次蒸汽经压缩机压缩提高温度(压力)后，送回原蒸发器的换热器用作热源，使料液维持沸腾状态,而加热蒸汽本身则冷凝成水。

这样原来要废弃的蒸汽就得到充分的利用，回收潜热，提高热效率，经济性相当于多效蒸发的20效。

·MVR蒸发器主要特点：1)无需生蒸汽2)低能耗、低运行费用3)可与结晶器组合，做成MVR形式的连续结晶器·MVR蒸发器与多效蒸发器蒸发每吨水的费用比较：为了降低运行成本，本方案采用MVR技术，此项目使用进口风机，将二次蒸汽压缩，达到系统运行需要的蒸发温差。

除了在系统开启时使用蒸汽将系统预热外，整套系统正常运行时只需使用电力，不需补充生蒸汽。

风机的吸入端为部分真空，这样可以降低晶浆进入离心机时形成的闪蒸蒸汽。

系统运行不需要补充生蒸汽，因为系统产生的所有高温冷凝水都被用于将物料预热至接近沸点;风机压缩蒸汽时产生的热能将用于完成剩余的物料预热，同时补偿系统产生的热损失，提供足够的热能保证空气和不凝汽的排出。

风机采用变频控制电机驱动。

变频控制可以让风机在最佳转速下运行，消除入口导叶损失;通过软启动，降低对整个系统的冲击，延长风机和电机的使用寿命。

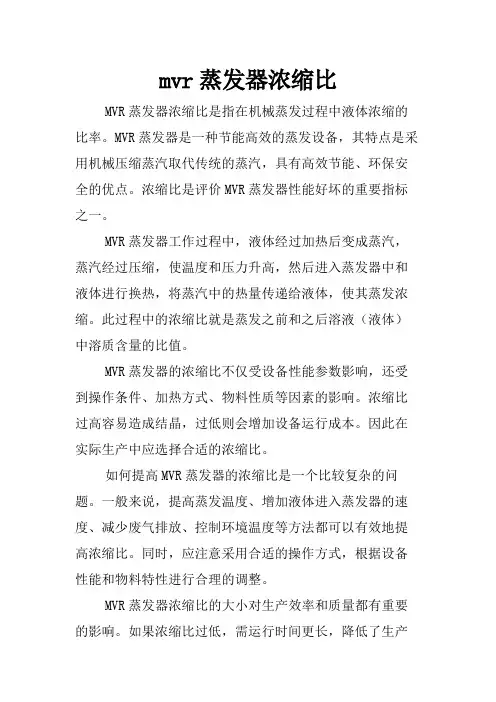

mvr蒸发器浓缩比
MVR蒸发器浓缩比是指在机械蒸发过程中液体浓缩的比率。

MVR蒸发器是一种节能高效的蒸发设备，其特点是采用机械压缩蒸汽取代传统的蒸汽，具有高效节能、环保安全的优点。

浓缩比是评价MVR蒸发器性能好坏的重要指标之一。

MVR蒸发器工作过程中，液体经过加热后变成蒸汽，蒸汽经过压缩，使温度和压力升高，然后进入蒸发器中和液体进行换热，将蒸汽中的热量传递给液体，使其蒸发浓缩。

此过程中的浓缩比就是蒸发之前和之后溶液（液体）中溶质含量的比值。

MVR蒸发器的浓缩比不仅受设备性能参数影响，还受到操作条件、加热方式、物料性质等因素的影响。

浓缩比过高容易造成结晶，过低则会增加设备运行成本。

因此在实际生产中应选择合适的浓缩比。

如何提高MVR蒸发器的浓缩比是一个比较复杂的问题。

一般来说，提高蒸发温度、增加液体进入蒸发器的速度、减少废气排放、控制环境温度等方法都可以有效地提高浓缩比。

同时，应注意采用合适的操作方式，根据设备性能和物料特性进行合理的调整。

MVR蒸发器浓缩比的大小对生产效率和质量都有重要的影响。

如果浓缩比过低，需运行时间更长，降低了生产
效率，而且蒸发损失增加，导致产品成本上升。

如果浓缩比过高，容易引起结晶堵塞设备，增加运行成本，甚至造成安全事故。

因此，在实际运行中，需要根据企业实际情况来确定合适的浓缩比。

同时，需根据生产过程中不同阶段的需要，合理地调整浓缩比，保证设备的稳定和安全运行。

总之，MVR蒸发器浓缩比是评价机械蒸发设备性能及生产效果的重要指标，企业应注意合理选择浓缩比，适时调整浓缩比，保证设备的正常运行和产品的质量和生产效率。

MVR蒸发器产品简介一、技术特性MVR蒸发器是英文（Mechanical Vapor Recompression）的缩写，被称之为“机械式蒸汽再压缩”蒸发器。

它是国际上二十世纪九十年代末开发出来的一种新型高效节能蒸发设备。

MVR蒸发器是采用低温和低压汽蒸技术和清洁能源----“电能”，产生蒸汽，将媒介中的水分分离出来。

目前MVR是国际上最先进的蒸发技术，是替代传统蒸发器的升级换代产品。

目前该项技术只有北美和欧洲等一些发达国家掌握了该项技术在众多领域中的应用。

MVR蒸发器的基本原理是：在MVR蒸发器系统内，在一定的压力下，利用蒸汽压缩机对换热器中的不凝气(开始预热时)和水蒸汽(开始蒸发时)进行压缩,从而产生蒸汽, 同时释放出热能。

产生的二次蒸汽经机械式热能压缩机（类似于鼓风机）作用后，并在蒸发器系统内多次重复利用所产生的二次蒸汽的热量，使系统内的温度提升5～20℃，热量可以连续多次的被利用，新鲜蒸汽仅用于补充热损失和补充进出料热焓，大幅度减低蒸发器对外来新鲜蒸汽的消耗。

提高了热效率，降低了能耗，避免使用外部蒸汽和锅炉（本蒸汽再压缩式节能蒸发器的主要运行费用仅仅是驱动压缩机的电能）。

由于电能是清洁能源，因此，MVR 蒸发器真正达到了“零”污染的排放（完全没有二氧化碳的排放）。

在中国各级政府大力提倡节能减排的今天，MVR技术的应用具有特别重要的现实意义。

MVR蒸发器原理图如图一所示：图一图二为一小型MVR蒸发器的实照图二图三为一中型MVR蒸发器的实照图三图四为一大型MVR蒸发器图四二、MVR蒸发器的特点1.热效率高，节省能源，功耗低。

蒸发一顿水的能耗只相当于传统蒸发器的四分之一到五分之一。

节能效果十分显著。

2.运行成本低。

MVR蒸发器耗能一般是传统多效蒸发器三分之一到四分之一。

节省的运行费用将是一大笔企业利润。

以一个每小时蒸发50吨水的MVR蒸发器来说，若以购买蒸汽200元/吨计算（内地的平均价格，深圳的价格为300元/吨），传统蒸发器的每吨水成本约为50元/吨（每吨蒸汽可以蒸发4吨水），而MVR蒸发器为20元/吨。

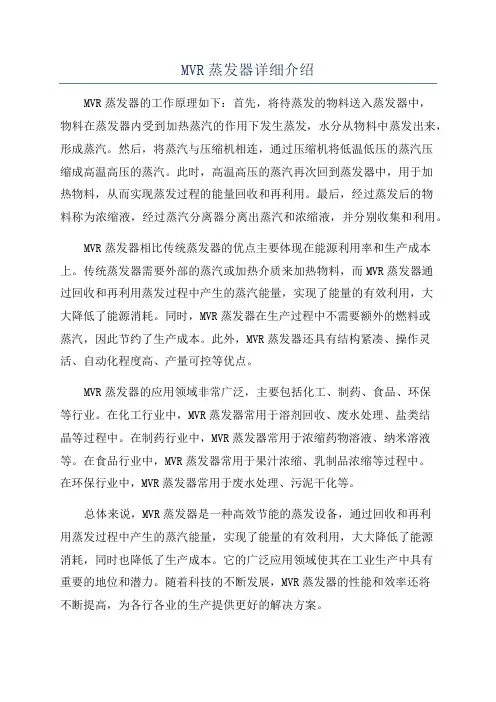

MVR蒸发器详细介绍MVR蒸发器的工作原理如下：首先，将待蒸发的物料送入蒸发器中，物料在蒸发器内受到加热蒸汽的作用下发生蒸发，水分从物料中蒸发出来，形成蒸汽。

然后，将蒸汽与压缩机相连，通过压缩机将低温低压的蒸汽压缩成高温高压的蒸汽。

此时，高温高压的蒸汽再次回到蒸发器中，用于加热物料，从而实现蒸发过程的能量回收和再利用。

最后，经过蒸发后的物料称为浓缩液，经过蒸汽分离器分离出蒸汽和浓缩液，并分别收集和利用。

MVR蒸发器相比传统蒸发器的优点主要体现在能源利用率和生产成本上。

传统蒸发器需要外部的蒸汽或加热介质来加热物料，而MVR蒸发器通过回收和再利用蒸发过程中产生的蒸汽能量，实现了能量的有效利用，大大降低了能源消耗。

同时，MVR蒸发器在生产过程中不需要额外的燃料或蒸汽，因此节约了生产成本。

此外，MVR蒸发器还具有结构紧凑、操作灵活、自动化程度高、产量可控等优点。

MVR蒸发器的应用领域非常广泛，主要包括化工、制药、食品、环保等行业。

在化工行业中，MVR蒸发器常用于溶剂回收、废水处理、盐类结晶等过程中。

在制药行业中，MVR蒸发器常用于浓缩药物溶液、纳米溶液等。

在食品行业中，MVR蒸发器常用于果汁浓缩、乳制品浓缩等过程中。

在环保行业中，MVR蒸发器常用于废水处理、污泥干化等。

总体来说，MVR蒸发器是一种高效节能的蒸发设备，通过回收和再利用蒸发过程中产生的蒸汽能量，实现了能量的有效利用，大大降低了能源消耗，同时也降低了生产成本。

它的广泛应用领域使其在工业生产中具有重要的地位和潜力。

随着科技的不断发展，MVR蒸发器的性能和效率还将不断提高，为各行各业的生产提供更好的解决方案。

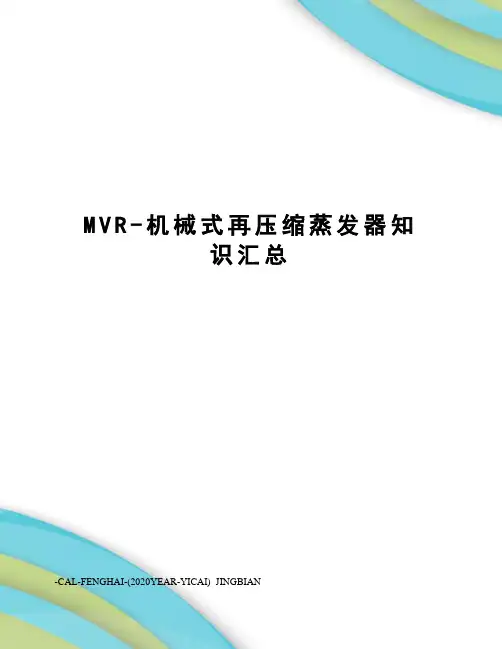

M V R-机械式再压缩蒸发器知识汇总-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANMVR——机械式蒸汽再压缩技术第一章 MVR概述MVR:（mechanical vapor recompression ）的简称。

MVR是重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的一项节能技术.1、原理利用高能效蒸汽压缩机压缩蒸发系统产生的二次蒸汽，提高二次蒸汽的焓，提高热焓的二次蒸汽进入蒸发系统作为热源循环使用，替代绝大部分生蒸汽，生蒸汽仅用于系统初启动用、补充热损失和补充进出料温差所需热焓，从而大幅度降低蒸发器的生蒸汽消耗，达到节能目的。

MVR的理论基础是波义耳定律推导而出，即PV/T = K，其含义是一定质量的气体的压强*体积/温度为常数，也就意味着当气体的体积减小，压强增大时，气体的温度也会随即升高；根据此原理，当稀薄的二次蒸汽在经体积压缩后其温度会随之升高，从而实现将低温、低压的蒸汽变成高温高压的蒸汽，进而可以作为热源再次加热需要被蒸发的原液，从而达到可以循环回收利用蒸汽的目的。

2、工艺流程图1 机械式蒸汽再压缩技术原理图 图2机械式蒸汽再压缩工艺流程图热损失物料浓缩液蒸汽电能原料压缩机二次蒸汽成品冷凝第二章压缩机详解一、压缩机用来压缩气体借以提高气体压力或输送气体的机械称为压缩机。

也有把压缩机称为“压气机”和“气泵”的。

提升的压力小于时，称为鼓风机。

提升压力小于时称为通风机。

1、压缩机分类按工作原理分类（1）容积式压缩机直接对一可变容积中的气体进行压缩，使该部分气体容积缩小、压力提高。

其特点是压缩机具有容积可周期变化的工作腔。

（2）动力式压缩机它首先使气体流动速度提高，即增加气体分子的动能；然后使气流速度有序降低，使动能转化为压力能，与此同时气体容积也相应减小。

其特点是压缩机具有驱使气体获得流动速度的叶轮。

动力式压缩机也称为速度式压缩机。

按排气压力分类按压缩级数分类按容积流量分类名称容积流量／(m3／min)微型压缩机<1小型压缩机1～10中型压缩机10～100大型压缩机≥100单级压缩机气体仅通过一次工作腔或叶轮压缩两级压缩机气体顺次通过两次工作腔或叶轮压缩多级压缩机气体顺次通过多次工作腔或叶轮压缩，相应通过几次便是几级压缩机活塞式转子式滑片式涡旋式单螺杆二、离心压缩机离心压缩机是产生压力的机械，是透平压缩机的一种。
