最近看了一些高手们的作品，好羡慕，决定学习高级设计hoopoe2006.02.10引子：拉伸（Extend）：给定截面，“拉伸”方向自动判断，始终为截面的法向——截面形状（大小）在法向方向任一点处都不变，“拉伸”方向始终不变（这与UG不同，UG可以给定角度斜拉，Pro_E需通过变截面扫描实现斜拉）扫描（Sweep）：“拉伸”方向为选定的轨迹线（轨迹切线）——截面的草绘平面是这样确定的：通过轨迹线端点且在该处与轨迹垂直（过一点和一法向确定一平面），草绘平面的水平方向通过轨迹所在平面（空间曲线形式的轨迹不能Sweep，原因见图，但可采用“三维扫描”——扫描轨迹线需为二维样条曲线修改点的z坐标值的曲线）。

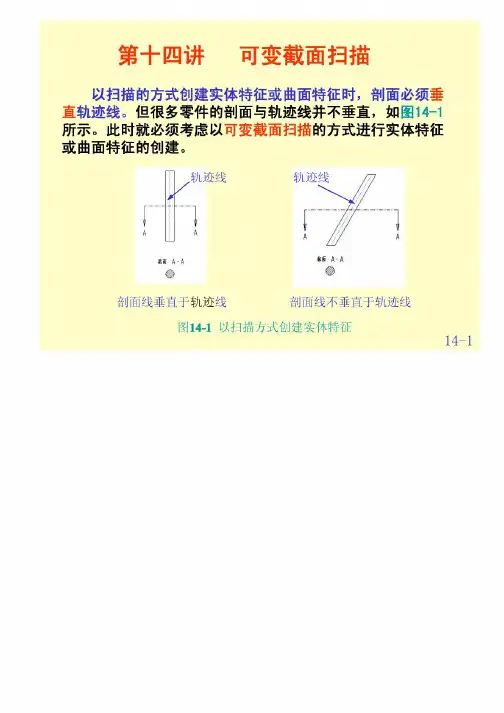

截面形状（大小）沿轨迹上任一点处切线方向不变，“拉伸”方向随轨迹而变化——由轨迹确定草绘平面选择空间曲线后提示变截面扫描（VSS）：“拉伸”方向由N控制，“拉伸”过程中，任意处截面垂直于轨迹（选N的那条轨迹），草绘平面的确定见后面解释；vss可以用空间曲线，如上图的空间曲线Trajectories不同情况下vss效果1扫描过程中截面定向的控制为垂直轨迹（Normal To Trajectory）atop与front如下截面在扫描过程中截面始终垂直原始轨迹（Origin）——Origin栏中N选中——N代表截面的法向，即截面的Z方向，扫描过程中截面的X方向自动判断。
且截面经过所有轨迹bcd vss不成功e 与a一样fg 与b一样当Chain1和Chain3是直线时，结果如下hi与c一样截面在扫描过程中，截面的X向量和法向量始终是垂直的（即X和N），所以，X向量只有在垂直原始轨迹（Origin）时才有意义，所以Chain选中（i的情况）与未选中（c的情况）一样，因为Chain2与Origin自始至终没有垂直的情况发生看看N控制什么？看vss2.prt可以看出，N控制截面的法向，X控制截面的X方向，若X为某直线，则截面在vss中不发生扭曲（旋转），所以，X控制截面在vss过程中截面绕Z 方向（即N）的旋转趋势学习手记：1 Origin Trajectory (原点轨迹线)：在扫描过程中，二维截面的原点(Origin)永远落在此轨迹线(注意：绘制二维截面时，系统会自动在画面上呈现x轴和y轴，其交点即为原点)。
ProE圆轨迹可变扫描By 黄光辉（IceFai）ProE圆轨迹可变扫描是无维网IceFai（黄光辉、冰大）在2004年所创造的在Pro/Engineerr软件上进行曲面造型的一种方法，方法主要针对一些不规则轮廓弧形隆起的曲面。
这个方法因为操作简单、适用性广并且得到的曲面质量高而为广大ProE用户所采用。
到现在在ProE用户中应用非常广泛，本教程详细讲解了圆轨迹可变扫描的基本实现方法，同时也对这些年来不同的用户所反馈回来的使用上遇到的各种问题做了一次性的全面解答。
圆轨迹可变扫描通过增加一个圆作为原始轨迹结合产品的外观轮廓曲线进行可变扫描方法来创建曲面，使用这个方法所创建的曲面就类似于使用旋转特征所创建的旋转曲面，不同的是普通的旋转得到的轮廓是圆，而这个方法的轮廓则可以是自由形状。
典型的通过圆轨迹可变扫描所创建的曲面如图1和图2所示图1 图2对下面的案例，要使用如图3所示的平面不规则轮廓曲线，创建一个高度为20的弧形曲面。
对于这样的曲面虽然看起来比较简单，但如果采用传统的够线加截面进行边界混成的方法，得到的曲面质量不高，并且操作起来也相当繁琐。
下面就来看看如何运用圆轨迹可变扫描来进行这样的曲面的创建。
第一步，首先确定弧形曲面的最高点，然后在轮廓曲线所在的平面上对应这个最高点的投影位置上草绘一个基准点PNT0。
图3 图4第二步，在轮廓曲线所在的平面上，以前面所创建的基准点PNT0为圆心，草绘一个一定大小的圆（图5），这个圆的直径可以随意但不能太小否则会可能导致失败，其中的原因后面将会有讲解。
图5第三步，采用上一步所创建的圆作为原始轨迹，轮廓曲线作为轨迹进行可变扫描（图6）。
图6第四步，进入可变扫描的草绘截面环境，这一步是整个方法成功与否的关键，很多用户就是因为草绘中所选择的参考和约束方法不当导致可变扫描的失败，所以务必看清楚下面的步骤并且能够仔细思考理清楚其中的原理。
选择第一步所确定的中心基准点PNT0作为草绘参考（图7），在这一步中，很多用户不注意选择这个参考，特别是在轮廓曲线的中心刚好就是在默认的基准坐标系的时候，不少用户就直接选择了其中一个基准曲面做为参考从而导致最终的失败，其实只需要仔细考虑一下在整个可变扫描过程中你所选择的参考是否还能够一样的存在就可以了，显然选择基准平面的话当轨迹转一个方向后这个基准平面不再和草绘截面法向，自然也不会再有这个参考存在了。
