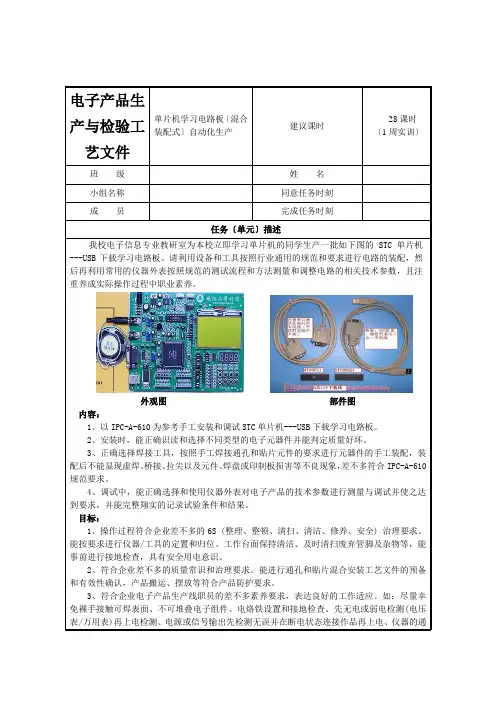

电子产品生产与检验工艺文件单片机学习电路板〔混合装配式〕自动化生产建议课时28课时〔1周实训〕班级姓名小组名称同意任务时刻成员完成任务时刻任务〔单元〕描述我校电子信息专业教研室为本校立即学习单片机的同学生产一批如下图的STC单片机---USB下载学习电路板。
请利用设备和工具按照行业通用的规范和要求进行电路的装配，然后再利用常用的仪器外表按照规范的测试流程和方法测量和调整电路的相关技术参数，且注重养成实际操作过程中职业素养。
外观图部件图内容：1、以IPC-A-610为参考手工安装和调试STC单片机---USB下载学习电路板。
2、安装时，能正确识读和选择不同类型的电子元器件并能判定质量好坏。
3、正确选择焊接工具，按照手工焊接通孔和贴片元件的要求进行元器件的手工装配，装配后不能显现虚焊、桥接、拉尖以及元件、焊盘或印制板损害等不良现象，差不多符合IPC-A-610规范要求。
4、调试中，能正确选择和使用仪器外表对电子产品的技术参数进行测量与调试并使之达到要求，并能完整翔实的记录试验条件和结果。
目标：1、操作过程符合企业差不多的6S (整理、整顿、清扫、清洁、修养、安全) 治理要求。
能按要求进行仪器/工具的定置和归位、工作台面保持清洁、及时清扫废弃管脚及杂物等，能事前进行接地检查，具有安全用电意识。
2、符合企业差不多的质量常识和治理要求。
能进行通孔和贴片混合安装工艺文件的预备和有效性确认，产品搬运、摆放等符合产品防护要求。
3、符合企业电子产品生产线职员的差不多素养要求，表达良好的工作适应。
如：尽量幸免裸手接触可焊表面、不可堆叠电子组件、电烙铁设置和接地检查、先无电或弱电检测(电压表/万用表)再上电检测、电源或信号输出先检测无误并在断电状态连接作品再上电、仪器的通/断电顺序、详实记录试验环境(温湿度)、条件和数据等。
资讯预备以STC单片机---USB下载学习电路板为例，组织学生对混装工艺自动化生产进行学习，在学习过程中，要求学生完成以下问题，并纳入到学习成效评定中。
电子行业电子产品的工艺文件1. 简介电子行业是一个工艺与技术高度融合的领域，其中最重要的部分之一就是电子产品的工艺文件。
工艺文件是一种详细记录了电子产品制造过程、材料、工艺参数等信息的文档。
本文将介绍电子行业电子产品的工艺文件的基本知识和编写要求。
2. 工艺文件的重要性工艺文件对于电子行业来说是至关重要的。
它不仅记录了电子产品的制造过程，还包含了关键的工艺参数和材料信息，这对于确保产品的质量和一致性非常关键。
此外，工艺文件还是生产过程中与供应商、制造商和客户之间快速沟通的基础，有助于提高生产效率和减少沟通误差。
3. 工艺文件的基本组成部分一个完整的工艺文件通常包含以下几个部分：3.1. 产品描述产品描述部分对产品进行详细描述，包括产品的型号、尺寸、功能以及特殊要求等信息。
这一部分的目的是确保所有参与制造过程的人员都对产品的最终目标有清晰的了解。
3.2. 制造工序制造工序部分记录了产品的制造过程，包括各个工序的顺序、操作要求以及检验方法等。
这一部分的目的是确保产品在制造过程中的每个环节都能符合质量标准，并且能够进行必要的检验和测试。
3.3. 工艺参数工艺参数部分记录了每个工序中涉及的关键工艺参数，例如温度、压力、时间等。
这些参数对于保证产品的质量和可靠性非常重要，因此需要在工艺文件中进行详细记录。
3.4. 材料清单材料清单部分列出了产品制造过程中使用的所有材料，包括原材料、零部件和组件等。
对每种材料，都需提供详细的规格和质量要求，以确保产品的一致性和可靠性。
3.5. 设备清单设备清单部分列出了制造过程中需要使用的设备和工具，并记录了每个设备的规格、性能和维护要求等信息。
这些信息有助于保证设备能够正常运行，并且在必要时进行维修和保养。
4. 工艺文件的编写要求编写工艺文件时，应注意以下几点：4.1. 明确语言工艺文件应使用明确的语言，避免使用模糊的词语和概念。
每个步骤和要求都应清晰明确，以确保读者能够准确理解和执行。
电子产品的工艺文件一、产品概述该电子产品是一款便携式智能手机，具有高性能处理器、大容量电池和多功能摄像头等特点。
本文档旨在介绍该电子产品的工艺制造流程及相关注意事项。
二、材料准备1. 外壳材料：采用高强度铝合金材料，表面经过阳极氧化处理，提供优质的外观和良好的耐用性。
2. 屏幕材料：采用高清晰度的AMOLED屏幕，经过特殊处理，提供更真实且鲜明的显示效果。
3. 电池材料：采用高能量密度锂离子电池，经过严格的测试和认证，确保安全性和可靠性。
三、工艺制造流程1. 外壳制造：a. 制定外壳模具设计，并进行3D打印样机制作进行验证。
b. 制作外壳铝合金材料，并进行切割、磨削和抛光等工艺处理，以获得理想的外观和尺寸。
c. 进行阳极氧化处理，以增加外壳表面的硬度、耐磨性和防腐能力。
d. 进行喷涂或丝印等工艺，以添加品牌标志和装饰元素。
2. 屏幕制造：a. 切割和加工AMOLED屏幕，以符合产品尺寸要求。
b. 进行屏幕底层电路和导线的印刷制作，确保显示正常和不同功能的连接。
c. 进行屏幕贴合和封装，保护屏幕并提高显示效果。
3. 电池制造：a. 制作锂离子电芯，包括电芯的切割、焊接和组装等工序。
b. 进行电芯的充电和放电测试，确保符合相关电池安全标准。
c. 进行电芯的封装和粘合，以提供稳定的电池性能和安全的使用环境。
4. 组件组装：a. 完成主板组装，包括集成电路、处理器、内存和芯片等元件的焊接和连接。
b. 完成其他功能部件的组装，例如摄像头、指纹识别模块和音频部件等。
c. 进行电池与主板的连接，确保电池正常供电和充电。
5. 软件安装：a. 安装手机操作系统，并进行软件配置和调试，确保系统稳定和功能正常。
b. 预装必要的应用程序和驱动程序，确保用户可直接使用产品的基本功能。
c. 进行系统性能测试和用户体验测试，确保产品质量。
四、注意事项1. 在制造过程中，严格遵守环境保护法规和安全操作规程，确保员工的安全和产品的合规性。
