1 施工常用数据1-1 常用符号和代号1-1-1 常用字母常用字母见表1-1。

常用字母表1-1注：读音均系近似读音。

1-1-2 常用符号1-1-2-1 数学符号数学符号见表1-2。

数学符号表1-21-1-2-2 法定计量单位符号我国法定计量单位（以下简称法定单位）包括：1．国际单位制（SI）的基本单位（见表1-3）国际单位制（SI）的基本单位表1-3量的名称单位名称单位符号长度米m质量千克（公斤）kg时间秒s电流安[培] A 热力学温度开[尔文] K物质的量摩[尔] mol发光强度坎[德拉] cd注：1．圆括号中的名称，是它前面的名称的同义词。

2．无方括号的量的名称与单位名称均为全称。

方括号中的字，在不致引起混淆、误解的情况下，可以省略。

去掉方括号中的字即为其名称的简称。

下同。

3．人民生活和贸易中，质量习惯称为重量。

2．国际单位制（SI）的辅助单位（见表1-4）国际单位制（SI）的辅助单位表1-4量的名称单位名称单位符号平面角弧度rad立体角球面度sr 3．国际单位制（SI）中具有专门名称的导出单位（见表1-5）国际单位制（SI）中的导出单位表1-5量的名称单位名称单位符号其他表示式例频率赫[兹] Hz s-1力；重力牛[顿] N kg·m/s2压力；压强；应力帕[斯卡] Pa N/m2能量；功；热焦[耳] J N·m功率；辐射通量瓦[特] W J/s电荷量库[仑] C A·s电位；电压；电动势伏[特] V W/A电容法[拉] F C/V电阻欧[姆] ΩV/A电导西[门子] S A/V磁通量韦[伯] Wb V·s磁通量密度；磁感应强度特[斯拉] T Wb/m2电感亨[利] H Wb/A摄氏温度摄氏度℃光通量流[明] lm cd·sr光照度勒[克斯] lx 1m/m2放射性活度贝可[勒尔] Bq s-1吸收剂量戈[瑞] Gy J/kg剂量当量希[沃特] Sv J/kg4．国家选定的非国际单位制单位（见表1-6）国家选定的非国际单位制单位表1-6注：1．平面角单位度、分、秒的符号，在组合单位中应采用（°）、（'）、（"）的形式。

例如，不用°/s 而用（°）/s。

2．升的符号中，小写字母l为备用符号。

3．公顷的国际通用符号为ha。

4．r为“转”的符号。

5．用于构成十进倍数和分数单位的词头（见表1-7 ）构成十进倍数和分数单位的词头表1-7注：104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。

1-1-2-3 文字表量符号文字表量符号见表1-8。

文字表量符号表1-81-1-2-4 化学元素符号化学元素符号见表1-9。

化学元素符号表1-91-1-2-5 常用构件代号常用构件代号见表1-10。

常用构件代号表1-10注：1．预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，一般可直接采用本附录中的构件代号。

在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，并在图纸中加以说明。

2．预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”，如Y-DL表示预应力钢筋混凝土吊车梁。

1-1-2-6 塑料、树脂名称缩写代号塑料、树脂名称缩写代号见表1-11。

塑料、树脂名称缩写代号表1-11常用增塑剂名称缩写代号见表1-12。

常用增塑剂名称缩写代号表1-121-1-2-8 建筑施工常用国家标准编号标准编号中，凡有“T”符号的标准，均为推荐性标准。

建筑施工常用国家标准见表1-13。

建筑施工常用国家标准表1-13序号标准编号标准名称1 GB/T 50001-2001 房屋建筑制图统一标准2 GBJ 2-86 建筑模数协调统一标准3 GB 50003-2001 砌体结构设计规范4 GB 50005-2002 木结构设计规范5 GBJ 6-86 厂房建筑模数协调标准6 GB 50007-2002 建筑地基基础设计规范7 GB 50009-2001 建筑结构荷载规范8 GB 50010-2002 混凝土结构设计规范9 GB 50011-2001 建筑抗震设计规范10 GBJ 13-86 室外给水设计规范11 GBJ 14-87 室外排水设计规范12 GBJ 15-88 建筑给水排水设计规范13 GBJ 16-87 建筑设计防火规范14 GB 50017-2002 钢结构设计规范15 GBJ 18-87 冷弯薄壁型钢结构技术规范16 GBJ 19-87 采暖通风和空气调节设计规范17 GB 50021-2001 岩土工程勘察规范18 GB 50023-95 建筑抗震鉴定标准19 GBJ 25-90 湿陷性黄土地区建筑规范20 GB 50026-93 工程测量规范21 GBJ 27-88 供水水文地质勘察规范22 TJ 32-78 热力工程抗震设计规范23 GB 50034-92 工业企业照明设计标准24 GB 50037-96 建筑地面设计规范25 GB 50038-94 人民防空地下室设计规范26 GBJ 39-90 村镇建筑设计防火规范27 GB 50040-96 动力机器基础设计规范28 GB 50041-92 锅炉房设计规范29 GBJ 42-81 工业企业通信设计规范30 GBJ 43-82 室外给水排水工程设施抗震鉴定标准31 GBJ 44-82 室外煤气热力工程设施抗震鉴定标准32 GB 50045-95 高层民用建筑设计防火规范33 GB 50046-95 工业建筑防腐蚀设计规范34 GBJ 51-83 烟囱设计规范35 GB 50052-95 供配电系统设计规范36 GB 50053-94 10kV及以下变电所设计规范37 GB 50054-95 低压配电装置及线路设计规范38 GB 50055-93 通用用电设备配电设计规范39 GB 50056-93 电热设备电力装置设计规范40 GB 50057-94 建筑物防雷设计规范41 GB 50058-92 爆炸和火灾危险环境电力装置设计规范42 GB 50061-97 66kV及以下架空电力线路设计规范43 GB 50062-92 电力装置的继电保护和自动装置设计规范44 GBJ 65-83 工业与民用电力装置的接地设计规范45 GBJ 66-84 制冷设备安装工程施工及验收规范46 GB 50068-2001 建筑结构可靠度设计统一标准47 GBJ 75-84 建筑隔声测量规范48 GBJ 77-85 钢筋混凝土筒仓设计规范49 GBJ 78-85 烟囱工程施工及验收规范50 GBJ 79-85 工业企业通信接地设计规范51 GBJ 80-85 普通混凝土拌合物性能试验方法52 GBJ 81-85 普通混凝土力学性能试验方法53 GBJ 82-85 普通混凝土长期性能和耐久性能试验方法54 GB/T 50083-97 建筑结构设计术语和符号标准55 GB 50086-2001 锚杆喷射混凝土支护技术规范56 GBJ 87-85 工业企业噪声控制设计规范57 GBJ 50092-96 沥青路面施工及验收规范58 GBJ 93-86 工业自动化仪表工程施工及验收规范59 GB 50094-98 球形储罐施工及验收规范60 GB/T 50100-2001 住宅建筑模数协调标准61 GBJ 101-87 建筑楼梯模数协调标准62 GB/T 50103-2001 总图制图标准63 GB/T 50104-2001 建筑制图标准64 GB/T 50105-2001 建筑结构制图标准65 GB/T 50106-2001 给水排水制图标准66 GBJ 107-87 混凝土强度检验评定标准67 GB 50108-2001 地下工程防水技术规范68 GBJ 112-87 膨胀土地区建筑技术规范69 GB/T 50114-2001 采通空调制图标准70 GBJ 117-88 工业构筑物抗震鉴定标准71 GBJ 118-88 民用建筑隔声设计规范72 GBJ 119-88 混凝土外加剂应用技术规范73 GBJ 121-88 建筑隔声评价标准74 GBT 122-88 工业企业噪声测量规范75 GB/T 50123-1999 土工试验方法标准76 GBJ 126-89 工业设备及管道绝热工程施工及验收规范77 GBJ 127-89 架空索道工程技术规范78 GBJ 128-90 立式圆筒式钢制焊接油罐施工及验收规范79 GBJ 129-90 砌体基本力学性能试验方法标准80 GBJ 130-90 钢筋混凝土升板结构技术规范81 GBJ 132-90 工程结构设计基本术语和通用符号82 GBJ 133-90 民用建筑照明设计标准83 GBJ 134-90 人防工程施工及验收规范84 GBJ 135-90 高耸结构设计规范85 GBJ 136-90 电镀废水治理设计规范86 GBJ 137-90 城市用地分类与规划建设用地标准87 GBJ 138-90 水位观测标准88 GBJ 140-90 建筑灭火器配置设计规范89 GBJ 141-90 给水排水构筑物施工及验收规范90 GBJ 144-90 工业厂房可靠性鉴定标准91 GBJ 145-90 土的分类标准92 GBJ 146-90 粉煤灰混凝土应用技术规程93 GBJ 147-90 电气装置安装工程高压电器施工及验收规范94 GBJ 148-90 电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范95 GBJ 149-90 电气装置安装工程母线施工及验收规范96 GB 50152-92 混凝土结构试验方法标准97 GB 50155-92 采暖通风与空气调节术语标准98 GB 50157-92 地下铁道设计规范99 GB 50164-92 混凝土质量控制标准100 GB 50165-92 古建筑木结构维护与加固技术规范101 GB 50166-92 火灾自动报警系统施工及验收规范102 GB 50168-92 电气装置安装工程电缆线路施工及验收规范103 GB 50169-92 电气装置安装工程接地装置施工及验收规范104 GB 50170-92 电气装置安装工程旋转电机施工及验收规范105 GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范106 GB 50172-92 电气装置安装工程蓄电池施工及验收规范107 GB 50173-92 电气装置安装工程35kV及以下架空电力线路施工及验收规范108 GB 50175-93 露天煤矿工程施工及验收规范109 GB 50176-93 民用建筑热工设计规范110 GB 50178-93 建筑气候区划标准111 GB 50180-93 城市居住区规划设计规范（2002修订）112 GB 50181-93 蓄滞洪区建筑工程技术规范113 GB 50194-93 建设工程施工现场供用电安全规范114 GB 50198-94 民用闭路监视电视系统工程技术规范115 GB 50201-94 防洪标准116 GB 50202-2002 建筑地基基础工程施工质量验收规范117 GB 50203-2002 砌体工程施工质量验收规范118 GB 50204-2002 混凝土结构工程施工质量验收规范119 GB 50205-2002 钢结构工程施工质量验收规范120 GB 50206-2002 木结构工程施工质量验收规范121 GB 50207-2002 屋面工程质量验收规范122 GB 50208-2002 地下防水工程质量验收规范123 GB 50209-2002 建筑地面工程施工质量验收规范124 GB 50210-2001 建筑装饰装修工程质量验收规范125 GBJ 211-87 工业炉砌筑工程施工及验收规范126 GBJ 50212-91 建筑防腐蚀工程施工及验收规范127 GBJ 213-90 矿山井巷工程施工及验收规范128 GB 50214-2001 组合钢模板技术规范129 GB 50218-94 工程岩体分级标准130 GB 50222-95 建筑内部装修设计防火规范131 GB 50223-95 建筑抗展设防分类标准132 GB 50224-95 建筑防腐蚀工程质量检验评定标准133 GB 50225-95 人民防空工程设计规范134 GB/T 50228-96 工程测量基本术语标准135 GB 50231-98 机械设备安装工程施工及验收规范136 GB 50233-90 110~500kV架空电力线路施工及验收规范137 GB 50235-97 工业金属管道工程施工及验收规范138 GB 50236-98 现场设备、工业管道焊接工程施工及验收规范139 GB 50242-2002 建筑给水排水及采暖工程施工质量验收规范140 GB 50243-2002 通风与空调工程施工质量验收规范141 GB 50254-96 电气装置安装工程低压电器施工及验收规范142 GB 50255-96 电气装置安装工程电力变流设备施工及验收规范143 GB 50256-96 电气装置安装工程起重机电气装置施工及验收规范144 GB 50257-96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范145 GB 50303-2002 建筑电气工程施工质量验收规范146 GB 50260-96 电力设施抗震设计规范147 GB 50261-96 自动喷水灭火系统施工及验收规范148 GB 50263-97 气体灭火系统施工及验收规范149 GB/T 50266-99 工程岩体试验方法标准150 GB/T 50269-97 地基动力特性测试规范151 GB 50270-1998 连续输送设备安装工程施工及验收规范152 GB 50271-1998 金属切削机床安装工程施工及验收规范153 GB 50272-1998 锻压设备安装工程施工及验收规范154 GB 50273-1998 工业锅炉安装工程施工及验收规范155 GB 50274-1998 制冷设备空气分离设备安装工程施工及验收规范156 GB 50275-1998 压缩机、风机、泵安装工程施工及验收规范157 GB 50276-1998 破碎粉磨设备安装工程施工及验收规范158 GB 50277-1998 铸造设备安装工程施工及验收规范159 GB 50278-1998 起重设备安装工程施工及验收规范160 GB/T 50279-1998 岩土工程基本术语标准161 GB/T 50280-1998 城市规划基本术语标准162 GB 50281-1998 泡沫灭火系统施工及验收规范163 GB 50286-98 堤防工程设计规范164 GB 50290-98 土工合成材料应用技术规范165 GB/T 50291-1999 房地产估价规范166 GB 50292-1999 民用建筑可靠性鉴定标准167 GB 50293-1999 城市电力规划规范168 GB 50300-2001 建筑工程施工质量验收统一标准169 GB 50307-1999 地下铁道、轻轨交通岩土工程勘察规范170 GB 50308-1999 地下铁道、轻轨交通工程测量规范171 GBJ 50310-2002 电梯工程施工质量验收规范172 GB/T 50312-2000 建筑与建筑群综合布线系统工程验收规范173 GB/T 50314-2000 智能建筑设计标准174 GB/T 50315-2000 砌体工程检测技术标准175 GB 50316-2000 工业金属管道设计规范176 GB 50319-2000 建设工程监理规范177 GB/T 50326-2001 建设工程项目管理规范178 GB/T 50328-2001 建设工程文件归档整理规范179 GB/T 50328-2002 木结构试验方法标准180 GB 50330-2002 建筑边坡工程技术规范1-1-2-9 部分国家的国家标准代号部分国家的国家标准代号见表1-14。

合集下载

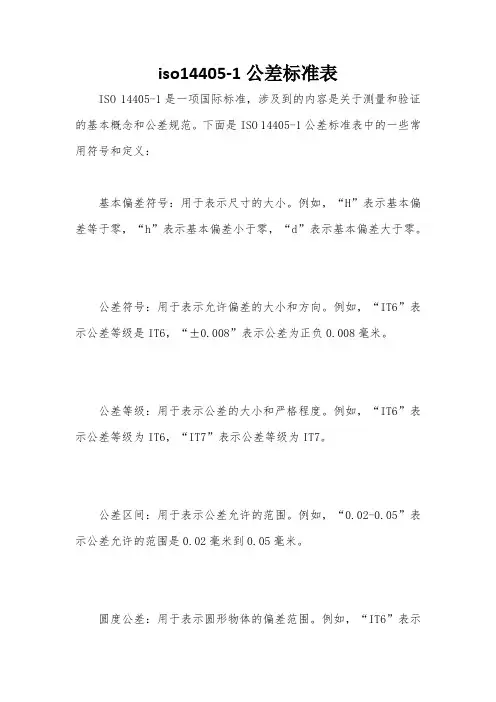

iso14405-1公差标准表

iso14405-1公差标准表

iso14405-1公差标准表
ISO 14405-1是一项国际标准，涉及到的内容是关于测量和验证的基本概念和公差规范。

下面是ISO 14405-1公差标准表中的一些常用符号和定义：
基本偏差符号：用于表示尺寸的大小。

例如，“H”表示基本偏差等于零，“h”表示基本偏差小于零，“d”表示基本偏差大于零。

公差符号：用于表示允许偏差的大小和方向。

例如，“IT6”表示公差等级是IT6，“±0.008”表示公差为正负0.008毫米。

公差等级：用于表示公差的大小和严格程度。

例如，“IT6”表示公差等级为IT6，“IT7”表示公差等级为IT7。

公差区间：用于表示公差允许的范围。

例如，“0.02-0.05”表示公差允许的范围是0.02毫米到0.05毫米。

圆度公差：用于表示圆形物体的偏差范围。

例如，“IT6”表示
圆度公差等级为IT6，“0.005”表示圆度公差为0.005毫米。

注意，这些符号和定义只是ISO 14405-1标准表的一部分，实际使用中还需要根据具体情况进行选择和应用。

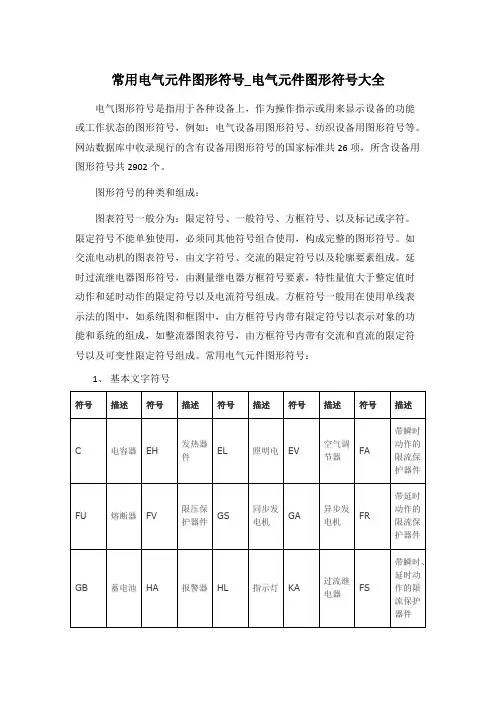

【hot】常用电气元件图形符号V1
