浅论球磨机隔声罩设计

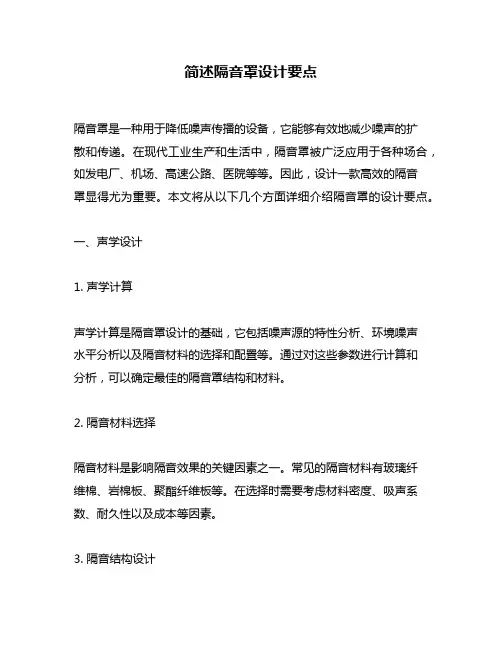

简述隔音罩设计要点隔音罩是一种用于降低噪声传播的设备，它能够有效地减少噪声的扩散和传递。

在现代工业生产和生活中，隔音罩被广泛应用于各种场合，如发电厂、机场、高速公路、医院等等。

因此，设计一款高效的隔音罩显得尤为重要。

本文将从以下几个方面详细介绍隔音罩的设计要点。

一、声学设计1. 声学计算声学计算是隔音罩设计的基础，它包括噪声源的特性分析、环境噪声水平分析以及隔音材料的选择和配置等。

通过对这些参数进行计算和分析，可以确定最佳的隔音罩结构和材料。

2. 隔音材料选择隔音材料是影响隔音效果的关键因素之一。

常见的隔音材料有玻璃纤维棉、岩棉板、聚酯纤维板等。

在选择时需要考虑材料密度、吸声系数、耐久性以及成本等因素。

3. 隔音结构设计隔音结构是指整个隔音罩包括外壳、隔音材料、内衬板等部分的设计。

在设计时需要考虑隔音效果和结构强度之间的平衡，同时还需要考虑结构的可制造性和可维护性。

二、气动设计1. 通风系统设计隔音罩内部需要保持一定的通风量，以确保设备正常运行。

因此，在设计时需要考虑通风系统的布局和气流方向，以确保通风效果良好。

2. 隔音罩进出口设计隔音罩进出口是影响通风效果和噪声传播的关键因素之一。

在设计时需要考虑进出口位置、尺寸以及防护措施等因素。

3. 气动噪声控制气动噪声是由于空气流动引起的噪声，它对隔音罩的隔音效果有很大影响。

在设计时需要采取相应措施，如增加吸声材料、采用消声器等，来降低气动噪声。

三、机械设计1. 结构强度计算隔音罩作为一种外部设备，需要具备一定的结构强度来承受外界环境的影响。

在设计时需要进行结构强度计算，以确保隔音罩的安全性和可靠性。

2. 隔音罩支撑结构设计隔音罩支撑结构是指支撑整个隔音罩的框架和支撑件。

在设计时需要考虑支撑结构的强度、稳定性以及可制造性等因素。

3. 隔音罩表面处理隔音罩表面处理是指对外部表面进行涂装、防腐等处理，以提高其耐久性和美观度。

在设计时需要考虑表面处理的材料、工艺以及成本等因素。

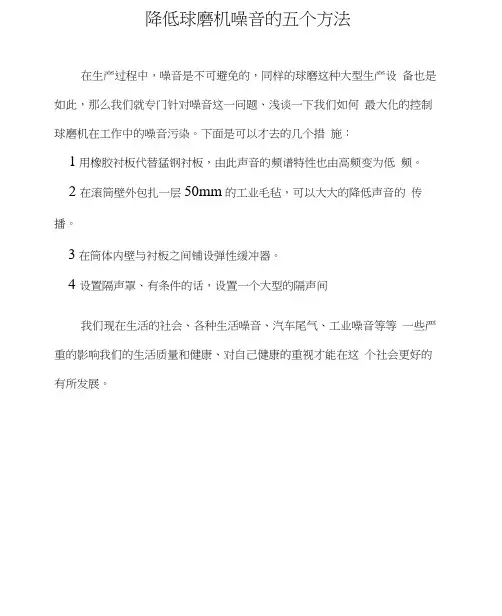

降低球磨机噪音的五个方法
在生产过程中，噪音是不可避免的，同样的球磨这种大型生产设备也是如此，那么我们就专门针对噪音这一问题、浅谈一下我们如何最大化的控制球磨机在工作中的噪音污染。

下面是可以才去的几个措施：
1用橡胶衬板代替猛钢衬板，由此声音的频谱特性也由高频变为低频。

2 在滚筒壁外包扎一层50mm的工业毛毡，可以大大的降低声音的传播。

3在筒体内壁与衬板之间铺设弹性缓冲器。

4 设置隔声罩、有条件的话，设置一个大型的隔声间
我们现在生活的社会、各种生活噪音、汽车尾气、工业噪音等等一些严重的影响我们的生活质量和健康、对自己健康的重视才能在这个社会更好的有所发展。

如何控制球磨机噪声球磨机噪声控制是指采用工程技术措施控制球磨机在粉碎物料产生的噪声输出，控制噪声的传播和接收，以得到人们所要求的声学环境。

球磨机在粉碎物料时可产生强烈的振动与噪声，噪声高达约100~115dB(A〕，对操作工人与周围环境危害很大。

如何进行球磨机噪声控制，将是球磨机用户关心的问题。

百灵在这为您讲解球磨机噪声控制的的几个基本措施：1、增加隔声罩。

采用钢结构骨架，用薄钢板做外壳，内抹阻尼层与填超细玻璃棉或其他吸声材料，将整个球磨机封闭。

由于球磨机运转时产生大量的热，因此必须注意解决罩内散热以及方便设备维修等事项。

2、用橡胶衬板代替锰钢衬板，噪声级可下降9dB(A)，频谱特性也由高频变为低频。

3、设置弹性层。

在球磨机滚筒的内表面与衬板之间铺放耐热软橡胶垫，为防止软橡胶垫过热，在球磨机衬板与软橡胶垫之间铺放厚度为10一15mm的工业毛毡，可使球磨机噪声降低到容许标准以下。

4、在滚筒壁外包扎隔声层。

在球磨机滚筒壁外包扎一层50mm厚的工业毛毡，以1.smm厚的钢板作护面，用螺栓将其固定在滚筒外壁上，实际隔声值约12dB(A)。

若滚筒两端也做同样处理，滚筒壁包扎的接缝处搞好密封，隔声效果还可能提高。

5、设计隔声间。

在条件许可时，将球磨机集中到专门的球磨机室内，将球磨机室改造为专用隔声间，效果会较隔声罩更好，但必须注意解决球磨机运行中的监控、室内散热和检修问题。

选矿厂球磨机大多是和分级机相连，多台球磨机、分级机并列，球磨机所在车间一般较大，距其他车间、办公室等对噪声、振动敏感的地点比较远，所以较为理想的办法是建立隔声防振的操作间，工人在球磨机控制室内进行远距离操作和仪表监测，配合室外定期巡视，以减少工人接触强噪声与振动的时间(同时发放个人防噪声的护耳器与防振鞋等)。

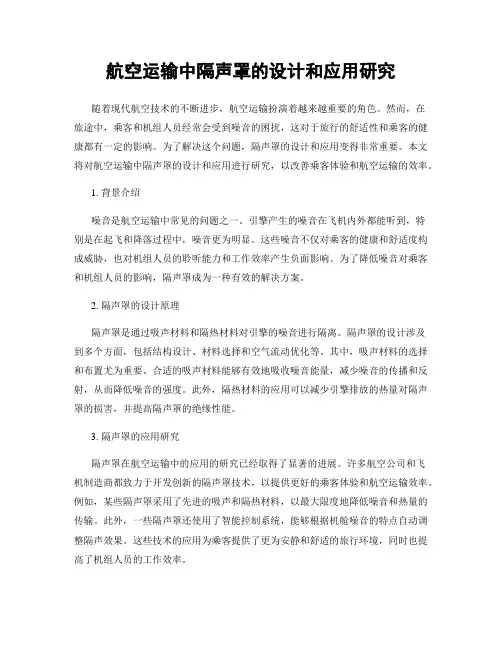

航空运输中隔声罩的设计和应用研究随着现代航空技术的不断进步，航空运输扮演着越来越重要的角色。

然而，在旅途中，乘客和机组人员经常会受到噪音的困扰，这对于旅行的舒适性和乘客的健康都有一定的影响。

为了解决这个问题，隔声罩的设计和应用变得非常重要。

本文将对航空运输中隔声罩的设计和应用进行研究，以改善乘客体验和航空运输的效率。

1. 背景介绍噪音是航空运输中常见的问题之一。

引擎产生的噪音在飞机内外都能听到，特别是在起飞和降落过程中，噪音更为明显。

这些噪音不仅对乘客的健康和舒适度构成威胁，也对机组人员的聆听能力和工作效率产生负面影响。

为了降低噪音对乘客和机组人员的影响，隔声罩成为一种有效的解决方案。

2. 隔声罩的设计原理隔声罩是通过吸声材料和隔热材料对引擎的噪音进行隔离。

隔声罩的设计涉及到多个方面，包括结构设计、材料选择和空气流动优化等。

其中，吸声材料的选择和布置尤为重要。

合适的吸声材料能够有效地吸收噪音能量，减少噪音的传播和反射，从而降低噪音的强度。

此外，隔热材料的应用可以减少引擎排放的热量对隔声罩的损害，并提高隔声罩的绝缘性能。

3. 隔声罩的应用研究隔声罩在航空运输中的应用的研究已经取得了显著的进展。

许多航空公司和飞机制造商都致力于开发创新的隔声罩技术，以提供更好的乘客体验和航空运输效率。

例如，某些隔声罩采用了先进的吸声和隔热材料，以最大限度地降低噪音和热量的传输。

此外，一些隔声罩还使用了智能控制系统，能够根据机舱噪音的特点自动调整隔声效果。

这些技术的应用为乘客提供了更为安静和舒适的旅行环境，同时也提高了机组人员的工作效率。

4. 隔声罩的效果评估和改进对于隔声罩的设计和应用研究，评估和改进是必不可少的环节。

通过进行实验室测试和机上试验，可以评估隔声罩的效果并发现存在的问题和改进的空间。

例如，评估隔声罩的吸声效果可以使用声学测试设备进行，通过比较不同材料的吸声性能，选择最佳的材料组合。

此外，分析隔声罩的气动特性，优化流线型设计，可以降低空气阻力，提高燃油效率。

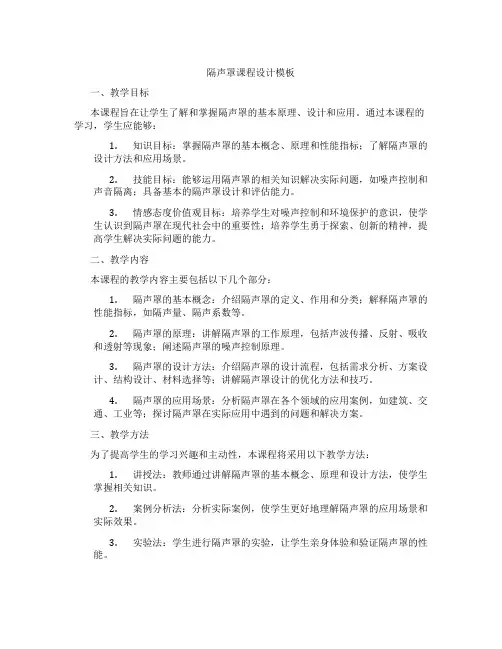

隔声罩课程设计模板一、教学目标本课程旨在让学生了解和掌握隔声罩的基本原理、设计和应用。

通过本课程的学习，学生应能够：1.知识目标：掌握隔声罩的基本概念、原理和性能指标；了解隔声罩的设计方法和应用场景。

2.技能目标：能够运用隔声罩的相关知识解决实际问题，如噪声控制和声音隔离；具备基本的隔声罩设计和评估能力。

3.情感态度价值观目标：培养学生对噪声控制和环境保护的意识，使学生认识到隔声罩在现代社会中的重要性；培养学生勇于探索、创新的精神，提高学生解决实际问题的能力。

二、教学内容本课程的教学内容主要包括以下几个部分：1.隔声罩的基本概念：介绍隔声罩的定义、作用和分类；解释隔声罩的性能指标，如隔声量、隔声系数等。

2.隔声罩的原理：讲解隔声罩的工作原理，包括声波传播、反射、吸收和透射等现象；阐述隔声罩的噪声控制原理。

3.隔声罩的设计方法：介绍隔声罩的设计流程，包括需求分析、方案设计、结构设计、材料选择等；讲解隔声罩设计的优化方法和技巧。

4.隔声罩的应用场景：分析隔声罩在各个领域的应用案例，如建筑、交通、工业等；探讨隔声罩在实际应用中遇到的问题和解决方案。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用以下教学方法：1.讲授法：教师通过讲解隔声罩的基本概念、原理和设计方法，使学生掌握相关知识。

2.案例分析法：分析实际案例，使学生更好地理解隔声罩的应用场景和实际效果。

3.实验法：学生进行隔声罩的实验，让学生亲身体验和验证隔声罩的性能。

4.讨论法：鼓励学生积极参与课堂讨论，培养学生的创新思维和问题解决能力。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的隔声罩教材，为学生提供系统的学习资料。

2.参考书：提供相关的隔声罩专业书籍，拓展学生的知识视野。

3.多媒体资料：制作课件、视频等多媒体资料，增强课堂教学的趣味性和生动性。

4.实验设备：准备隔声罩实验所需的设备，如隔声材料、测量仪器等，让学生亲身体验隔声罩的原理和应用。

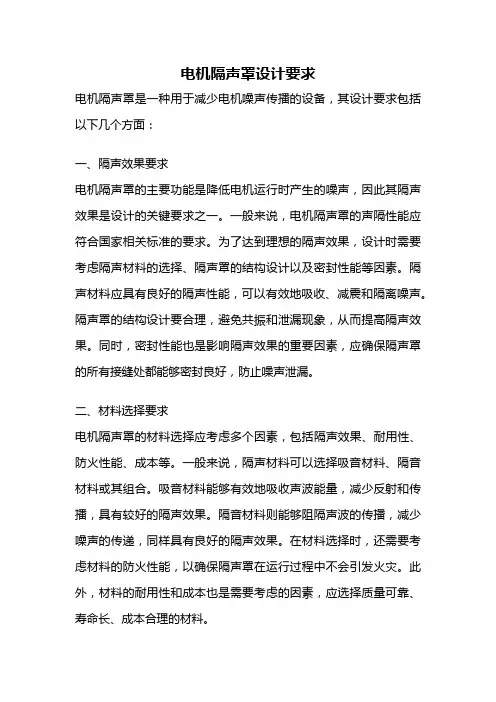

电机隔声罩设计要求电机隔声罩是一种用于减少电机噪声传播的设备，其设计要求包括以下几个方面：一、隔声效果要求电机隔声罩的主要功能是降低电机运行时产生的噪声，因此其隔声效果是设计的关键要求之一。

一般来说，电机隔声罩的声隔性能应符合国家相关标准的要求。

为了达到理想的隔声效果，设计时需要考虑隔声材料的选择、隔声罩的结构设计以及密封性能等因素。

隔声材料应具有良好的隔声性能，可以有效地吸收、减震和隔离噪声。

隔声罩的结构设计要合理，避免共振和泄漏现象，从而提高隔声效果。

同时，密封性能也是影响隔声效果的重要因素，应确保隔声罩的所有接缝处都能够密封良好，防止噪声泄漏。

二、材料选择要求电机隔声罩的材料选择应考虑多个因素，包括隔声效果、耐用性、防火性能、成本等。

一般来说，隔声材料可以选择吸音材料、隔音材料或其组合。

吸音材料能够有效地吸收声波能量，减少反射和传播，具有较好的隔声效果。

隔音材料则能够阻隔声波的传播，减少噪声的传递，同样具有良好的隔声效果。

在材料选择时，还需要考虑材料的防火性能，以确保隔声罩在运行过程中不会引发火灾。

此外，材料的耐用性和成本也是需要考虑的因素，应选择质量可靠、寿命长、成本合理的材料。

三、结构设计要求电机隔声罩的结构设计要合理，以实现良好的隔声效果和使用效果。

首先，要考虑隔声罩的尺寸和形状，以适应不同规格和型号的电机。

隔声罩的内部空间应充足，能够容纳电机并保证电机正常运行，同时还要考虑隔声材料的安装和布置。

其次，隔声罩的开口和通风孔要合理布置，以保证电机的散热和通风效果。

此外，隔声罩的支撑结构要稳固可靠，能够承受电机的重量，并具备一定的防震功能。

最后，需要考虑隔声罩的安装和拆卸方便性，以便于维护和清洁。

四、外观要求除了功能要求外，电机隔声罩的外观也是设计时需要考虑的因素之一。

外观设计要符合工业美学原则，能够与电机本体相匹配，具有一定的美观性。

外观设计还应考虑到隔声罩的使用环境，能够抵御腐蚀、防尘、防水等，以确保隔声罩的使用寿命和外观质量。

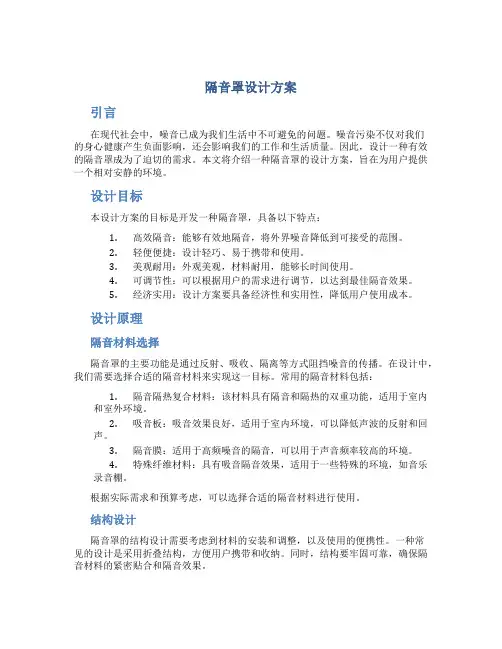

隔音罩设计方案引言在现代社会中，噪音已成为我们生活中不可避免的问题。

噪音污染不仅对我们的身心健康产生负面影响，还会影响我们的工作和生活质量。

因此，设计一种有效的隔音罩成为了迫切的需求。

本文将介绍一种隔音罩的设计方案，旨在为用户提供一个相对安静的环境。

设计目标本设计方案的目标是开发一种隔音罩，具备以下特点：1.高效隔音：能够有效地隔音，将外界噪音降低到可接受的范围。

2.轻便便捷：设计轻巧、易于携带和使用。

3.美观耐用：外观美观，材料耐用，能够长时间使用。

4.可调节性：可以根据用户的需求进行调节，以达到最佳隔音效果。

5.经济实用：设计方案要具备经济性和实用性，降低用户使用成本。

设计原理隔音材料选择隔音罩的主要功能是通过反射、吸收、隔离等方式阻挡噪音的传播。

在设计中，我们需要选择合适的隔音材料来实现这一目标。

常用的隔音材料包括：1.隔音隔热复合材料：该材料具有隔音和隔热的双重功能，适用于室内和室外环境。

2.吸音板：吸音效果良好，适用于室内环境，可以降低声波的反射和回声。

3.隔音膜：适用于高频噪音的隔音，可以用于声音频率较高的环境。

4.特殊纤维材料：具有吸音隔音效果，适用于一些特殊的环境，如音乐录音棚。

根据实际需求和预算考虑，可以选择合适的隔音材料进行使用。

结构设计隔音罩的结构设计需要考虑到材料的安装和调整，以及使用的便携性。

一种常见的设计是采用折叠结构，方便用户携带和收纳。

同时，结构要牢固可靠，确保隔音材料的紧密贴合和隔音效果。

可调节性设计在隔音罩的设计中，考虑到用户的需求不同，需要提供一定的可调节性。

可以采用可伸缩的结构设计，以适应不同尺寸的使用场景。

此外，还可以设计双层隔音罩，使用户能够根据需要调整隔音的程度。

设计实施隔音材料选择与制备根据设计目标和预算，选择合适的隔音材料，例如隔音隔热复合材料或吸音板材料。

然后，根据设计要求，对隔音材料进行加工和制备。

结构设计与制作根据设计原理和目标，设计隔音罩的整体结构和细节。

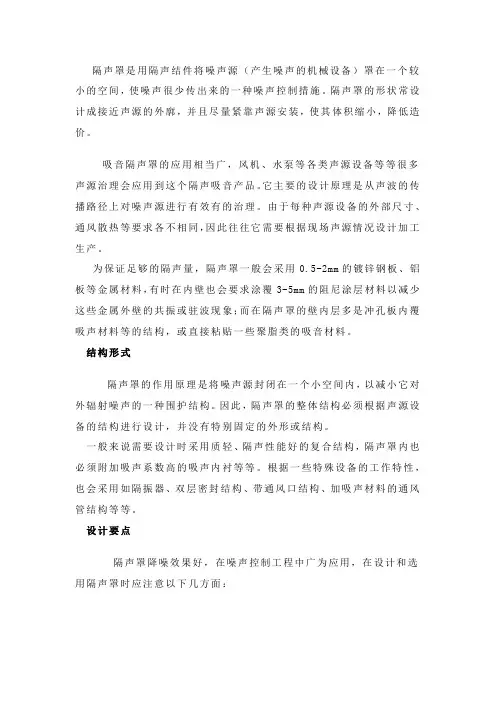

隔声罩是用隔声结件将噪声源（产生噪声的机械设备）罩在一个较小的空间，使噪声很少传出来的一种噪声控制措施。

隔声罩的形状常设计成接近声源的外廓，并且尽量紧靠声源安装，使其体积缩小，降低造价。

吸音隔声罩的应用相当广，风机、水泵等各类声源设备等等很多声源治理会应用到这个隔声吸音产品。

它主要的设计原理是从声波的传播路径上对噪声源进行有效有的治理。

由于每种声源设备的外部尺寸、通风散热等要求各不相同，因此往往它需要根据现场声源情况设计加工生产。

为保证足够的隔声量，隔声罩一般会采用0.5-2mm的镀锌钢板、铝板等金属材料，有时在内壁也会要求涂覆3-5mm的阻尼涂层材料以减少这些金属外壁的共振或驻波现象；而在隔声罩的壁内层多是冲孔板内覆吸声材料等的结构，或直接粘贴一些聚脂类的吸音材料。

结构形式隔声罩的作用原理是将噪声源封闭在一个小空间内，以减小它对外辐射噪声的一种围护结构。

因此，隔声罩的整体结构必须根据声源设备的结构进行设计，并没有特别固定的外形或结构。

一般来说需要设计时采用质轻、隔声性能好的复合结构，隔声罩内也必须附加吸声系数高的吸声内衬等等。

根据一些特殊设备的工作特性，也会采用如隔振器、双层密封结构、带通风口结构、加吸声材料的通风管结构等等。

设计要点隔声罩降噪效果好，在噪声控制工程中广为应用，在设计和选用隔声罩时应注意以下几方面：1、罩壁必须有足够的隔声量，且为了便于制造安装维修，宜采用0.5-2mm厚的钢板或铝板等轻薄密实的材料制作。

2、用钢或铝板等轻薄型材料作罩壁时，须在壁面上加筋，涂贴阻尼层，以抑制与减弱共振和吻合将就的影响。

3、罩体与声源设备及其座之间不能有刚性接触，以免形成“声桥”，导致隔声量降低。

同时，隔声罩与地面之间形成隔振，以降低固体声。

4、开有隔声门窗、通风与电缆等管线时，缝隙处必须密封，并且管线周围应有减振、密封措施。

5、罩内要加吸声处理，使用多孔松散材料时，应有牢固的护面层。

6、罩壳形式恰当，尽量少用方形平行罩壁，以防止罩内空气声的驻波效应，同时，罩内壁与设备之间应留有较大的空间，一般为设备所占空间的1/3以上，各内壁面与设备的空间距离不得小于10cm，以免耦合共振，使隔声量减小。

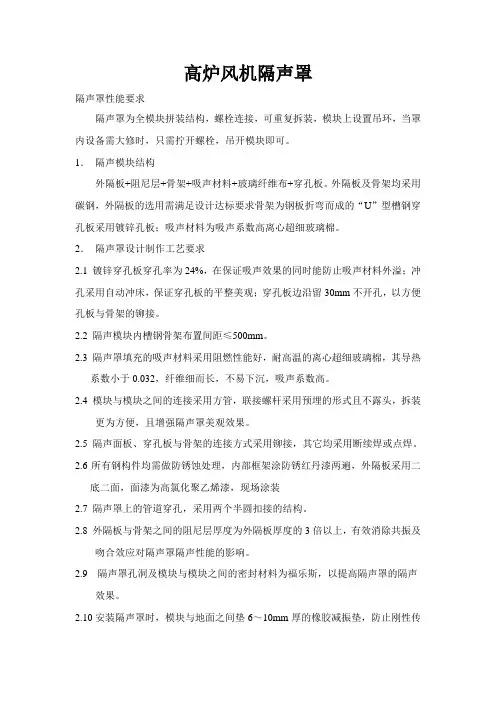

高炉风机隔声罩隔声罩性能要求隔声罩为全模块拼装结构，螺栓连接，可重复拆装，模块上设置吊环，当罩内设备需大修时，只需拧开螺栓，吊开模块即可。

1．隔声模块结构外隔板+阻尼层+骨架+吸声材料+玻璃纤维布+穿孔板。

外隔板及骨架均采用碳钢，外隔板的选用需满足设计达标要求骨架为钢板折弯而成的“U”型槽钢穿孔板采用镀锌孔板；吸声材料为吸声系数高离心超细玻璃棉。

2．隔声罩设计制作工艺要求2.1 镀锌穿孔板穿孔率为24%，在保证吸声效果的同时能防止吸声材料外溢；冲孔采用自动冲床，保证穿孔板的平整美观；穿孔板边沿留30mm不开孔，以方便孔板与骨架的铆接。

2.2 隔声模块内槽钢骨架布置间距≤500mm。

2.3 隔声罩填充的吸声材料采用阻燃性能好，耐高温的离心超细玻璃棉，其导热系数小于0.032，纤维细而长，不易下沉，吸声系数高。

2.4 模块与模块之间的连接采用方管，联接螺杆采用预埋的形式且不露头，拆装更为方便，且增强隔声罩美观效果。

2.5 隔声面板、穿孔板与骨架的连接方式采用铆接，其它均采用断续焊或点焊。

2.6所有钢构件均需做防锈蚀处理，内部框架涂防锈红丹漆两遍，外隔板采用二底二面，面漆为高氯化聚乙烯漆，现场涂装2.7 隔声罩上的管道穿孔，采用两个半圆扣接的结构。

2.8 外隔板与骨架之间的阻尼层厚度为外隔板厚度的3倍以上，有效消除共振及吻合效应对隔声罩隔声性能的影响。

2.9 隔声罩孔洞及模块与模块之间的密封材料为福乐斯，以提高隔声罩的隔声效果。

2.10安装隔声罩时，模块与地面之间垫6～10mm厚的橡胶减振垫，防止刚性传声。

3．采光及照明隔声罩设计内场照明灯4盏（BYC6120-150W），每两套共用一个控制开关，共2个开关控制。

隔声罩内整体照明亮度达100Lex以上。

除罩内照明采光外，设计还考虑在隔声罩上设置2个500×500的隔声采光窗进行自然采光，隔声窗为双层结构，保证隔声罩整体隔声效果。

4．检修与维护为方便罩内设备检修及维护，隔声罩沿长度方向设置了2张单开门，长度方向每面1张，隔声罩门应满足开关灵活、连接牢固，每个门安装无需钥匙的门锁，门与门框之间密封良好。

工业企业隔声罩设计规定工业企业隔声罩设计规定隔声罩是工业企业中常见的一种隔音隔震设备，其主要作用是将噪音或震动控制在一定范围内，不影响周围环境和人员健康，保障生产安全和高效。

然而，在设计和选择隔声罩时，需要考虑许多因素，如噪声源、周围环境、罩体材料、内部结构等，为此，我们需要了解工业企业隔声罩的设计规定。

一、声源特性的考虑声源是隔声罩设计的基础，不同噪声源的声波传播特性不同，需根据其声谱、频率、频段等特征进行设计。

如振动信号主要是低频信号，需要采用更厚的材料和空气密封型隔声罩，而高频声源则需采用吸声材料和方法，如吸声棉、吸声板等。

二、达到隔声效果的标准隔声罩的设计目标是达到一定的隔声效果，这个效果的衡量标准是dB(A)。

一般来说，如果需要达到40dB或以上的隔声效果，隔声罩必须采用双壁隔声罩或者增厚单壁材料。

同时，不同工业企业的隔声标准会有所不同，需要根据实际情况进行调整和设计。

三、罩体材料的选择罩体材料对隔声罩的隔声效果及寿命有很大的影响，一般需选择优质钢板、铝和不锈钢等材料进行制作，其特点是硬度好、耐磨损、不变形、不导电等。

对于某些特殊要求，如抗腐蚀要求高的场合，需采用镀锌或喷塑处理。

四、内部结构要合理隔声罩的内部结构设计也是保证其隔声效果的关键因素之一，要合理设计罩内空气流动的通道，使气流能够无障碍地流通，从而避免与噪声源产生实际冲突。

同时，为了达到更好的吸声效果，还需要配合内部吸声材料。

五、外形要美观实用隔声罩不仅需要具备高效隔声的功能，同时在使用中也需要有较好的适应性。

因此，在设计外形时，应根据使用环境进行合理设计，如减少毛边、刃口等，加上通风口、检修口等。

同时，在设计隔声罩的美观性时，应保证外观整洁美观，符合美感要求，能够与周围环境协调共存。

总之，工业企业隔声罩设计规定的制定是为了在实际应用中获得更好的效果。

一方面要求设计者了解声学基础知识，分析噪声源及场环境等多种因素，另一方面也要让用户进行实际应用和使用，按照规定选择合适的隔声罩。

隔声罩实验报告隔声罩实验报告引言：隔声罩是一种用于减少噪音传播的设备，广泛应用于工业、建筑和交通等领域。

本次实验旨在通过搭建一个简单的模型，探究隔声罩的隔音效果，并分析其原理和应用。

实验材料：1. 木板：用于搭建隔声罩的主体结构；2. 隔音材料：如泡沫板、矿棉等，用于包裹隔声罩，增强隔音效果；3. 噪音源：如音响、扬声器等，用于模拟实际噪音环境；4. 噪音测量仪：用于测量噪音水平。

实验步骤：1. 搭建隔声罩：使用木板搭建一个简单的立方体结构，作为隔声罩的主体。

确保隔声罩内部空间足够容纳噪音源。

2. 包裹隔音材料：将隔音材料（如泡沫板）固定在隔声罩的内侧，覆盖整个内部表面。

确保隔音材料与隔声罩之间没有空隙。

3. 设置噪音源：将噪音源（如音响）放置在隔声罩内，确保噪音源的位置稳定。

4. 测量噪音水平：使用噪音测量仪，在隔声罩外部不同位置进行噪音水平的测量。

记录测量结果。

实验结果：在进行实验时，我们分别测量了隔声罩外部不同位置的噪音水平，并与隔声罩内部的噪音水平进行对比。

结果显示，隔声罩内部的噪音水平明显低于隔声罩外部的噪音水平。

这表明隔声罩的隔音效果较好，能够有效减少噪音传播。

讨论：隔声罩的隔音效果主要通过以下原理实现：1. 隔音材料的吸声作用：隔音材料具有较好的吸声性能，能够吸收噪音能量，减少噪音传播。

2. 隔声罩的结构设计：隔声罩的结构设计合理，能够有效隔离噪音源与外部环境，减少噪音传递路径。

3. 空间封闭性：隔声罩的内部空间封闭，可以阻止噪音波动的扩散，减少噪音传播。

隔声罩的应用范围广泛，包括但不限于以下几个方面：1. 工业领域：在工厂、车间等噪音较大的场所，可以通过搭建隔声罩来减少噪音对工人的影响，提高工作环境的舒适度。

2. 建筑领域：在城市中心、机场等噪音污染严重的区域，可以利用隔声罩来减少噪音对周围居民的影响，提高居住环境的质量。

3. 交通领域：在高速公路、铁路等交通干线旁，可以设置隔声罩来减少噪音对行车安全和周边居民的影响。
