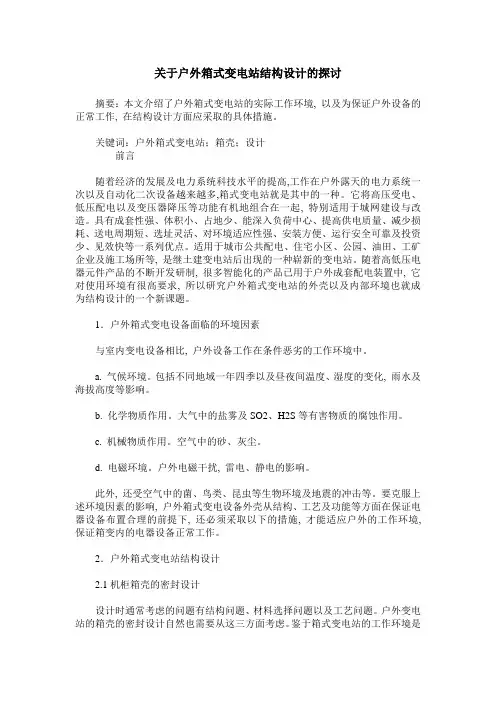

关于户外箱式变电站结构设计的探讨摘要：本文介绍了户外箱式变电站的实际工作环境, 以及为保证户外设备的正常工作, 在结构设计方面应采取的具体措施。
关键词：户外箱式变电站；箱壳；设计前言随着经济的发展及电力系统科技水平的提高,工作在户外露天的电力系统一次以及自动化二次设备越来越多,箱式变电站就是其中的一种。
它将高压受电、低压配电以及变压器降压等功能有机地组合在一起, 特别适用于城网建设与改造。
具有成套性强、体积小、占地少、能深入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装方便、运行安全可靠及投资少、见效快等一系列优点。
适用于城市公共配电、住宅小区、公园、油田、工矿企业及施工场所等, 是继土建变电站后出现的一种崭新的变电站。
随着高低压电器元件产品的不断开发研制, 很多智能化的产品已用于户外成套配电装置中, 它对使用环境有很高要求, 所以研究户外箱式变电站的外壳以及内部环境也就成为结构设计的一个新课题。
1．户外箱式变电设备面临的环境因素与室内变电设备相比, 户外设备工作在条件恶劣的工作环境中。
a. 气候环境。
包括不同地域一年四季以及昼夜间温度、湿度的变化, 雨水及海拔高度等影响。
b. 化学物质作用。
大气中的盐雾及SO2、H2S等有害物质的腐蚀作用。
c. 机械物质作用。
空气中的砂、灰尘。
d. 电磁环境。
户外电磁干扰, 雷电、静电的影响。
此外, 还受空气中的菌、鸟类、昆虫等生物环境及地震的冲击等。
要克服上述环境因素的影响, 户外箱式变电设备外壳从结构、工艺及功能等方面在保证电器设备布置合理的前提下, 还必须采取以下的措施, 才能适应户外的工作环境, 保证箱变内的电器设备正常工作。
2．户外箱式变电站结构设计2.1机柜箱壳的密封设计设计时通常考虑的问题有结构问题、材料选择问题以及工艺问题。
户外变电站的箱壳的密封设计自然也需要从这三方面考虑。
鉴于箱式变电站的工作环境是恶劣的外界环境，就需要从外界环境的恶劣因素上去挖掘其密封设计中要面对的问题。
