2019届高考物理专题四电磁感应与电路交变电流真题汇编

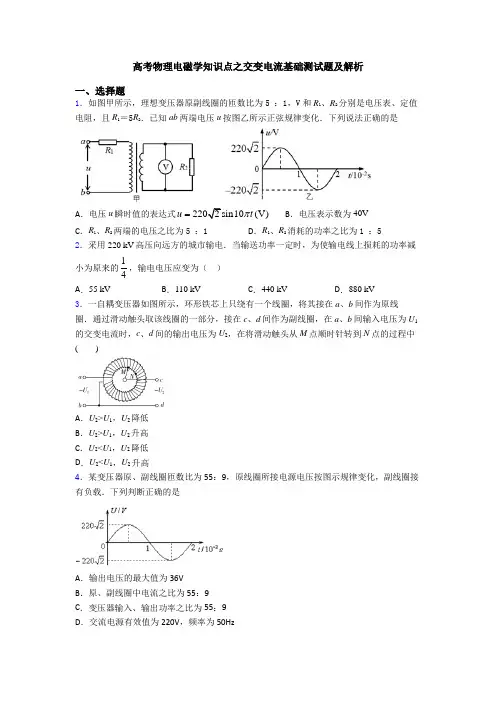

高考物理电磁学知识点之交变电流基础测试题及解析

一、选择题

1．如图甲所示，理想变压器原副线圈的匝数比为5 ：1，V和R1、R2分别是电压表、定值电阻，且R1＝5R2．已知ab两端电压u按图乙所示正弦规律变化．下列说法正确的是

A．电压u瞬时值的表达式2202sin10(V)ut B．电压表示数为40V

C．R1、R2两端的电压之比为5 ：1 D．R1、R2消耗的功率之比为1 ：5

2．采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ）

A．55 kV B．110 kV C．440 kV D．880 kV

3．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈，在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针转到N点的过程中( )

A．U2>U1，U2降低

B．U2>U1，U2升高

C．U2

D．U2

4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是

A．输出电压的最大值为36V

B．原、副线圈中电流之比为55：9

C．变压器输入、输出功率之比为55：9

D．交流电源有效值为220V，频率为50Hz 5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1nn，原线圈接入电压2202sin100utV的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P从最上端滑到最下端的过程中，下列说法正确的是（ ）

A．副线圈中交变电流的频率为100Hz B．0t时，电压表的示数为0

C．电流表的示数先变小后变大 D．电流表的示数先变大后变小

6．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。该变图压器原、副线圈匝数的比值为（ ）

全国中小学精品试卷、试题、教案、复习资料

全国中小学精品试卷、试题、教案、复习资料 1 第30课 ·法拉第电磁感应定律

1．根据法拉第电磁感应定律判断影响感应电动势的因素

(1)(经典题，4分)将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )

A．感应电动势的大小与线圈的匝数无关

B．穿过线圈的磁通量越大，感应电动势越大

C．穿过线圈的磁通量变化越快，感应电动势越大

D．感应电流产生的磁场方向与原磁场方向始终相同

答案：C

解析：根据法拉第电磁感应定律可知，感应电动势E＝n

，即感应电动势的大小与线圈的匝数有关，故A项错误。同时可知，感应电动势的大小与磁通量的变化率有关，磁通量变化越快，感应电动势越大，故C项正确。感应电动势与磁通量大小无关，取决于磁通量的变化率，穿过线圈的磁通量大，如果磁通量的变化率为零，则感应电动势为零，故B项错误。根据楞次定律可知，感应电流的磁场方向总是阻碍引起感应电流的磁通量的变化。当原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减小时，感应电流的磁场方向与原磁场方向相同，即“增反减同”，故D项错误。

2．根据E＝Blv、E＝12Bl2ω和E＝nB

计算动生电动势

a．根据E＝Blv计算导线平动切割磁感线产生的动生电动势

(2)(多选)(经典题，6分)半径为a、右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0。圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触。从圆环中心O开始，杆的位置由θ确定，如图所示，则( )

A．θ＝0时，杆产生的电动势为2Bav

B．θ＝π3时，杆产生的电动势为3Bav

C．θ＝0时，杆受的安培力大小为3B2av（π＋2）R0 全国中小学精品试卷、试题、教案、复习资料

高中物理人教版（2019）选择性必修第二册3.2交变电流的描述

一、单选题

1.一个矩形线圈在匀强磁场中转动产生的交变电流的电动势为 .关于这个交变电流，下列说法中正确的是（ ）

A. 电动势的有效值为220V B. 交变电流的频率为100Hz

C. 电动势的最大值为220V D. t=0时，线圈平面与中性面垂直

2.如图所示的电路中，两只小灯泡的规格相同．在开关S闭合一段时间后，发现两个灯泡的亮度相同．断开开关S后，进行如下操作，下列对小灯泡发光的描述正确的是（ ）

A. 开关S闭合瞬间，两灯一样亮 B. 开关S闭合后，灯A2一直比A1亮

C. 若将电源换成交流电，两灯一样亮 D. 断开开关S时，两灯都逐渐熄灭

3.关于生产和生活中的交流电，下列说法正确的是（ ）

A. 在一个周期内，交流电的方向改变一次

B. 交流用电设备上标出的电压和电流值是有效值

C. 某正弦交流电压的最大值为311V，则该交流电压的最小值为-311V

D. 用交流电表测交变电流和电压时，测得的是交变电流和电压的最大值

4.如图所示，图线 是线圈在匀强磁场中匀速转动时产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线 所示。以下关于这两个正弦交流电的说法中正确的是（ ）

A. 线圈先后两次转速之比为 B. 交流电 电压的最大值为

C. 交流电 的电压瞬时值表达式 D. 在图中 时刻穿过线圈的磁通量为零

2021年高考物理100考点最新模拟题千题精练（选修3-2）

第五部分 交变电流

专题5.21 交变电流电路问题

一、选择题

1．（2020江苏高考仿真模拟2）如图所示，电路中完全相同的三只灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，先把双刀双掷开关S与“220V，100Hz”的交流电路a、b两端连接，三只灯泡亮度恰好相同。若保持交变电压有效值不变，而将双刀双掷开关S变为与“220V，50Hz”的交流电路c、d两端连接，则发生的现象是 （ ）

A．三灯均变暗

B．三灯均变亮

C．L1亮度不变，L2变亮，L3变暗

D．L1亮度不变，L2变暗，L3变亮

【参考答案】C

【名师解析】由题意知，交变电流的电压有效值不变，频率减小了，电阻R的阻值不随频率而变化，交变电压不变，灯泡L1的电压不变，亮度不变。电感L的感抗减小，流过L2的电流增大，L2变亮。电容C的容抗增大，流过L3的电流减小，L3变暗，选项C正确，选项A、B、D错误。

2．（2020江苏高考仿真模拟2）如图所示，一个边长L=10cm，匝数n=100匝的正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO´匀速转动，磁感应强度B=0.50T，角速度ω=10πrad/s，闭合回路中两只灯泡均能正常发光。下列说法正确的是 （ ）

A．从图中位置开始计时，感应电动势瞬时表达式为e＝5πcos10πt（V）

B．增大线圈转动角速度ω时，感应电动势的峰值Em不变

C．抽去电感器L的铁芯时，灯泡L2变亮

D．增大电容器C两极板间的距离时，灯泡L1变亮 图 220V,50Hz 220V,100Hz

【参考答案】AC

【名师解析】：由Em＝nBSω=5πV，线框垂直于中性面开始计时，所以闭合电路中电动势瞬时值的表达式：e=5πcos10πt（V），选项A正确；根据电动势最大值公式Em＝nBSω，增大线圈转动角速度ω时，感应电动势的峰值Em变大，选项B错误；抽去电感器L的铁芯时，即减小自感系数，则减小感抗，灯泡L2变亮，选项C正确；当增大电容器C两极板间的距离时，电容器的电容C变小，容抗增大，灯泡L1变暗，选项D错误。
