世界重型燃气轮机产品系列发展史及其启示导读重型燃气轮机是发电设备的高端装备，其技术含量和设计制造难度居所有机械设备之首，是机械制造行业的金字塔顶端，在国民经济和能源电力工业中有重要的战略地位。
1、前言重型燃气轮机是发电设备的高端装备，其技术含量和设计制造难度居所有机械设备之首，是机械制造行业的金字塔顶端，在国民经济和能源电力工业中有重要的战略地位。
目前燃气轮机联合循环发电已经达到全球发电总量的五分之一（欧美国家已超过三分之一），最先进的H/J级燃气轮机单循环和联合循环效率已经达到40%—41%和60%—61%，为所有发电方式之冠。
燃用天然气的燃机电站污染排放极低，二氧化碳比排放量是超临界燃煤电站的约一半，大力发展天然气发电是包括我国在内的世界各国保护环境和落实《巴黎协定》减少温室气体排放的主要措施之一。
我国党和政府对发展重型燃气轮机产业高度重视，航空发动机与燃气轮机国家科技重大专项（简称两机专项）从今年开始进入实施阶段，已经列为“十三五”发展计划中我国要实施的100项重点任务之首。
从1939年世界第一台发电用重型燃气轮机诞生以来，经过半个多世纪技术进步和企业重组，GE、西门子和三菱公司各自形成了完整的技术体系和产品系列并垄断了全球市场。
重型燃气轮机的研发是一项复杂的系统工程，技术难度很高、研发投资巨大、实施周期很长，一旦决策失误，轻则造成不同程度的经济和市场份额损失，重则有可能使公司陷入危机甚至导致公司破产（被兼并）。
这三家公司技术上成功的基本经验和教训是什么？这些经验和教训对我国燃气轮机行业自主创新有什么启示？什么是我国燃气轮机行业自主创新应当遵循的科学合理的技术路线？这是我国燃气轮机全行业共同面临的问题。
2、世界重型燃气轮机发展历程综述1939年在瑞士BBC公司诞生了世界第一台发电用重型燃气轮机，标志着发电行业由汽轮机进入了燃气轮机时代。
七十多年来世界重型燃气轮机的发展大致可分为五个阶段：诞生阶段（1939—1950年代末期）：重型燃气轮机刚刚诞生，仅BBC公司进行研发，产品功率小（不超过4MW）、燃气温度低（不超过800℃）、热效率低于20%。
我国大型汽轮机的发展与展望大型汽轮机作为现代工业的重要组成部分，在我国能源领域和国防建设等方面具有举足轻重的地位。
本文将详细介绍我国大型汽轮机的发展历程、技术特点、应用领域、未来展望及存在的问题，以期为相关领域的发展提供参考。
自20世纪50年代以来，我国大型汽轮机的发展取得了长足的进步。
最早的石墨汽轮机、蒸汽轮机、燃气轮机逐渐被淘汰，取而代之的是现代化的轴流式汽轮机和混流式汽轮机。
尤其是进入21世纪后，我国大型汽轮机的设计水平和制造工艺不断提升，逐步实现了从进口到出口的转变。
提高汽轮机效率：通过采用更高效的转子、优化叶片气动设计、降低蒸汽泄漏等措施，我国大型汽轮机的效率得到了显著提升。
减少汽轮机噪音和振动：采用低噪音叶片、优化结构设计、控制气流激振等手段，有效降低了汽轮机运行时的噪音和振动。
可靠性及安全性：强化原材料质量控制、实施严格的质量检测流程、优化运行控制系统等措施，大大提高了大型汽轮机的可靠性和安全性。
火力发电：我国是世界第一大发电大国，火电装机容量占全国发电总量的80%以上。
大型汽轮机在火力发电领域的应用十分广泛，为我国能源供应提供了强有力的保障。
船舶驱动：大型汽轮机在船舶驱动领域也有着广泛的应用，尤其是一些大型船舶和海上平台。
空气压缩：大型汽轮机可用于空气压缩，为工业生产提供高压气体。
提高使用寿命：通过研发新型材料、优化结构设计、推广智能维修等措施，提高汽轮机的使用寿命，降低维护成本。
降低生产成本：进一步优化制造工艺、提高生产效率、减少制造成本，从而降低整个项目的投资成本。
提升能源利用效率：结合先进的能源管理系统，实现汽轮机的高效运行，提高能源利用效率。
智能化发展：运用物联网、大数据、人工智能等先进技术，实现汽轮机的远程监控、故障诊断和预测性维护，提高设备管理水平。
我国大型汽轮机在历经多年的发展后，取得了显著的进步和成就。
目前，我国已成为世界重要的汽轮机制造国和出口国，具备了与发达国家竞争的实力。

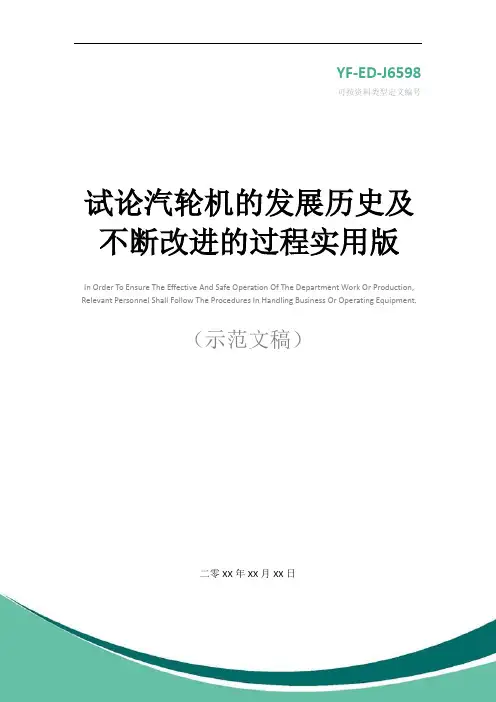

YF-ED-J6598可按资料类型定义编号试论汽轮机的发展历史及不断改进的过程实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日试论汽轮机的发展历史及不断改进的过程实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
汽轮机的发现与发展是历史的进步，开启新的一页。
本文主要介绍了我国汽轮机行业在过去几十年间，由汽轮机的引入和汽轮机在产品上的不断应用，分析了我国汽轮机的发展历程和世界汽轮机业产品的发展状况对我国汽轮机行业的进一步发展做出了相应的预测和分析。
汽轮机概述在我国国民经济中占据着基础和支柱的产业就是我国的电力工业，到目前为止，我国的发电设备已经有了很大的突破。
而总发电中主要是来自火力发电，大概占到发电总容量的3/4左右。
同时我国制造业在电力工业的发展中占据着重要的作用，我国的发电设备能够不断的为电力行业提供设备的制造，对其发展有着很大的推动作用。
汽轮机制造业是我国用来生产发电设备的主机之一。
我国的第一家汽轮机制造厂在1953年成立，并在1955年首次研制成功了单机容量6MW的中压机组，我国的汽轮机在改革开放的潮流中，不断进行自我完善和创新，并且引进国外先进的生产技术，结合生产出各种参数和功率的火电、核电、工业汽轮机等系列产品。
我国的汽轮机发展水平在不断提高，其机器性能和整体质量都得带了与国际同类商品的相近的生产水平。
燃气轮机发展史燃气轮机是以连续流动的气体为工质带动叶轮高速旋转，将燃料的能量转变为有用功的内燃式动力机械，是一种旋转叶轮式热力发动机。
中国在公元十二世纪的南宋高宗年间就已有走马灯的记载，它是涡轮机(透平)的雏形。
15世纪末，意大利人列奥纳多•达芬奇设计出烟气转动装置，其原理与走马灯相同。
至17世纪中叶，透平原理在欧洲得到了较多应用。
1791年，英国人巴伯首次描述了燃气轮机的工作过程；1872年，德国人施托尔策设计了一台燃气轮机，并于1900～1904年进行了试验，但因始终未能脱开起动机独立运行而失败；1905年，法国人勒梅尔和阿芒戈制成第一台能输出功的燃气轮机，但效率太低，因而未获得实用。
1920年，德国人霍尔茨瓦特制成第一台实用的燃气轮机，其效率为13%、功率为370千瓦，按等容加热循环工作，但因等容加热循环以断续爆燃的方式加热，存在许多重大缺点而被人们放弃。
随着空气动力学的发展，人们掌握了压气机叶片中气体扩压流动的特点，解决了设计高效率轴流式压气机的问题，因而在30年代中期出现了效率达85%的轴流式压气机。
与此同时，透平效率也有了提高。
在高温材料方面，出现了能承受600℃以上高温的铬镍合金钢等耐热钢，因而能采用较高的燃气初温，于是等压加热循环的燃气轮机终于得到成功的应用。
1939年，在瑞士制成了四兆瓦发电用燃气轮机，效率达18%。
同年，在德国制造的喷气式飞机试飞成功，从此燃气轮机进入了实用阶段，并开始迅速发展。
随着高温材料的不断进展，以及透平采用冷却叶片并不断提高冷却效果，燃气初温逐步提高，使燃气轮机效率不断提高。
单机功率也不断增大，在70年代中期出现了数种100兆瓦级的燃气轮机，最高能达到130兆瓦。
与此同时，燃气轮机的应用领域不断扩大。
1941年瑞士制造的第一辆燃气轮机机车通过了试验；1947年，英国制造的第一艘装备燃气轮机的舰艇下水，它以1.86兆瓦的燃气轮机作加力动力；1950年，英国制成第一辆燃气轮机汽车。
我国燃气轮机的发展历程2006年底服役的115号和116号051C型防空驱逐舰加入北海舰队服役。
该级军舰留给世人深刻印象的不仅是基于俄罗斯S-300F(SA-N-6)导弹的区域防空系统，还有就是该级军舰作为21世纪唯一使用蒸汽动力的新一代主力战舰而格外引人注目。
可以说，基于167"深圳"号改型而来的051C型导弹驱逐舰正是人民海军发展史的缩影，在它身上可以看到我国舰船用燃气轮机的坎坷发展之路。
我国舰船用燃气轮机研发的起步并不算晚。
据我国燃气轮机专家、中国工程院闻雪友院士介绍，国内有关方面根据《国防科学技术十年规划》，在1958年即着手研发计划的具体组织实施。
当时决定成立南、北方两个联合设计组，先开展大、中、小三型燃气轮机的可行性论证和方案设计。
1960年初，在对方案设计审查的基础上，确定重点进行4410千瓦舰船用燃气轮机的研制工作。
为加强舰船用燃气轮机的设计、研制工作，决定成立专业研究所。
与此同时，在1959年底，根据中苏双方的协定，苏联将其研制的第一款舰船用燃气轮机M-1的图纸运抵我国。
M-1曾装于苏联183K型鱼雷快艇，功率为2940千瓦，翻修寿命100小时，在苏联已被淘汰。
可见，国内燃气轮机产业的开局、布局是不错的，一开始就是自行设计和仿制两条腿走路。
在当时对舰船用燃气轮机知之甚少，工艺水平也很低的状况下，从M-1图纸到达，经翻译、消化、工艺准备、试制和装配，上海汽轮机厂仅用11个月就完成了首台样机的制造。
由于原机结构设计存在缺陷，加之制造、装配质量欠佳，苏方又未提供计算资料，台架试车并不顺利，历经3年才通过了验收试验。
4410千瓦的燃气轮机则是我国自行设计、研制的首型舰船专用机，1964年完成设计。
整机试验阶段曾发生涡轮叶片严重烧伤、主轴承损坏等事故，最终完成500小时耐久性试车，其后进行小批量生产。
与此同时，开展了双机并车传动装置的研制，包括行星减速器、液力耦合器、自动同步离合器及其自动控制系统，整套双机并车传动装置在陆上试验站进行了150小时试车。
燃气轮机简介1、燃气轮机发展史1939年世界上第一台燃气轮机投入使用以来，至今已有65年的历史。
在这65年中燃气轮机的发展非常快，其性能、结构不断地提高和完善。
燃气轮机的用途已从过去的军事领域扩展到铁路运输、移动电站、海上平台、机械驱动和各种循环方式的大中型电站等。
例如：简单循环、回热循环、间冷循环、再热循环、燃气—蒸汽联合循环（单压、双压、三压再热）、增压硫化床燃烧—联合循环（PFBC—CC）、整体式煤气化联合循环（IGCC）等。
由于燃气轮机具有用途广泛、启动快、运行方式灵活、用水量少、热效率高、建设周期短以及对燃料的适应性非常广（各种气体燃料、液体燃料和煤）等特点，因此可以这样说，燃气轮机已经成为热机中的一支劲旅，汽轮机长期独霸发电行业的格局已经开始动摇。
近二十年来，燃气轮机在电站中的应用得到了迅猛发展。
这是因为燃气轮机启动速度快、运行方式灵活，且能在无电源的情况下启动（黑启动Black），机动性能好且有极强的调峰能力，可保障电网安全运行。
进入八十年代以后，燃气轮机技术得到了迅猛发展，技术性能大幅度提高。
到目前为止单机容量已达334MW，简单循环的燃气轮机热效率达43.86%，已超过大功率、高参数的汽轮机电站的热效率。
而燃气—蒸汽联合循环电站的热效率更高达60%。
先进的燃气轮机已普遍应用模块化结构，使其运输、安装、维修和更换都比较方便，而且广泛应用了孔探仪定期检查、温度控制、振动保护、超温保护、熄火保护、超速保护等措施，使其可靠性和可用率大为提高。
此外，由于燃气轮机的燃烧效率很高，未燃烧的碳氢化合物、一氧化碳、二氧化硫等排放物一般都能达到严格的环保要求。
注水/蒸汽燃烧室和DLN燃烧室的应用使NO X的排放降至9-25ppm。
2、我国燃气轮机工业概况我国解放前没有燃气轮机工业，解放后全国各地试制过十几种型号的陆海空用途的燃气轮机。
1956年我国制造的第一批喷气式飞机试飞，1958年起又有不少工厂设计试制过各种燃气轮机。

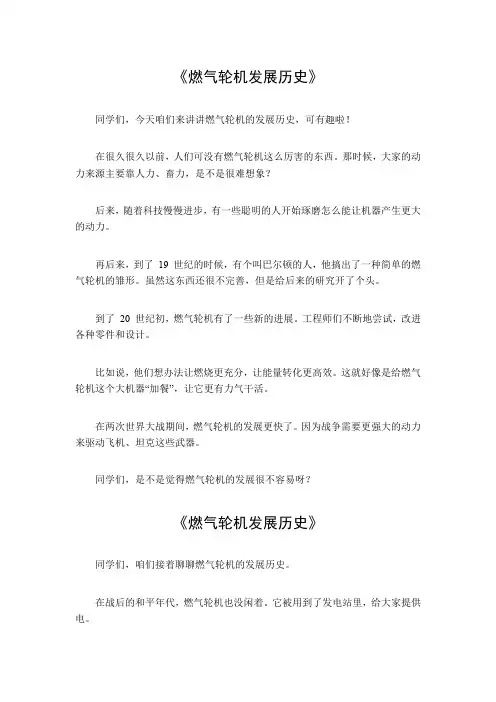

《燃气轮机发展历史》同学们，今天咱们来讲讲燃气轮机的发展历史，可有趣啦！在很久很久以前，人们可没有燃气轮机这么厉害的东西。
那时候，大家的动力来源主要靠人力、畜力，是不是很难想象？后来，随着科技慢慢进步，有一些聪明的人开始琢磨怎么能让机器产生更大的动力。
再后来，到了19 世纪的时候，有个叫巴尔顿的人，他搞出了一种简单的燃气轮机的雏形。
虽然这东西还很不完善，但是给后来的研究开了个头。
到了20 世纪初，燃气轮机有了一些新的进展。
工程师们不断地尝试，改进各种零件和设计。
比如说，他们想办法让燃烧更充分，让能量转化更高效。
这就好像是给燃气轮机这个大机器“加餐”，让它更有力气干活。
在两次世界大战期间，燃气轮机的发展更快了。
因为战争需要更强大的动力来驱动飞机、坦克这些武器。
同学们，是不是觉得燃气轮机的发展很不容易呀？《燃气轮机发展历史》同学们，咱们接着聊聊燃气轮机的发展历史。
在战后的和平年代，燃气轮机也没闲着。
它被用到了发电站里，给大家提供电。
想象一下，以前没有电的时候，晚上到处黑漆漆的。
有了燃气轮机帮忙发电，咱们就能开灯读书、看电视啦。
而且，燃气轮机还被用在了船舶上。
大船在大海上航行，靠的就是它提供的强大动力。
还有，在工业生产中，燃气轮机也大显身手。
它能带动各种机器运转，生产出咱们生活中需要的各种东西。
同学们，燃气轮机的用处可真多呀！《燃气轮机发展历史》同学们，咱们继续讲燃气轮机的发展历史。
随着时间的推移，燃气轮机变得越来越小巧，但是动力却更强大了。
就好像一个大力士，个头变小了，力气反而更大了。
科学家们还在不断地努力，让燃气轮机更节能，更环保。
比如说，想办法减少废气排放，保护咱们的地球。
在未来，燃气轮机可能还会有更多让人惊喜的变化。
说不定会变得更加高效，能为咱们的生活带来更多的便利。
同学们，燃气轮机的发展历史是不是很神奇？。

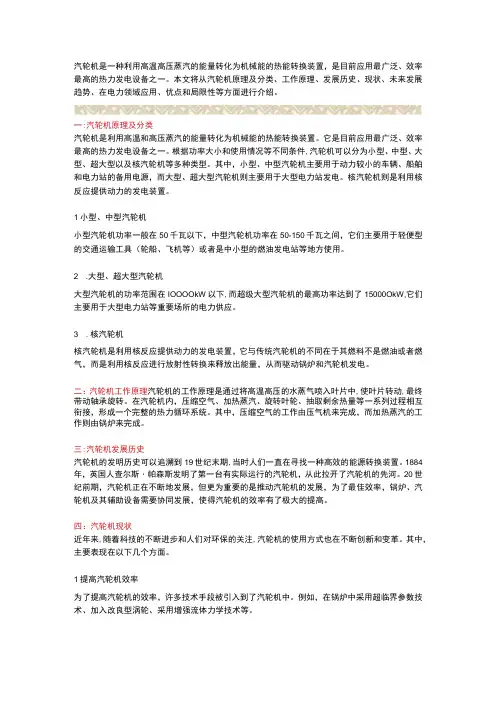

汽轮机是一种利用高温高压蒸汽的能量转化为机械能的热能转换装置，是目前应用最广泛、效率最高的热力发电设备之一。
本文将从汽轮机原理及分类、工作原理、发展历史、现状、未来发展趋势、在电力领域应用、优点和局限性等方面进行介绍。
一:汽轮机原理及分类汽轮机是利用高温和高压蒸汽的能量转化为机械能的热能转换装置。
它是目前应用最广泛、效率最高的热力发电设备之一。
根据功率大小和使用情况等不同条件,汽轮机可以分为小型、中型、大型、超大型以及核汽轮机等多种类型。
其中，小型、中型汽轮机主要用于动力较小的车辆、船舶和电力站的备用电源，而大型、超大型汽轮机则主要用于大型电力站发电。
核汽轮机则是利用核反应提供动力的发电装置。
1小型、中型汽轮机小型汽轮机功率一般在50千瓦以下，中型汽轮机功率在50-150千瓦之间，它们主要用于轻便型的交通运输工具（轮船、飞机等）或者是中小型的燃油发电站等地方使用。
2 .大型、超大型汽轮机大型汽轮机的功率范围在IOOOOkW以下,而超级大型汽轮机的最高功率达到了15000OkW,它们主要用于大型电力站等重要场所的电力供应。
3 .核汽轮机核汽轮机是利用核反应提供动力的发电装置，它与传统汽轮机的不同在于其燃料不是燃油或者燃气，而是利用核反应进行放射性转换来释放出能量，从而驱动锅炉和汽轮机发电。
二：汽轮机工作原理汽轮机的工作原理是通过将高温高压的水蒸气喷入叶片中,使叶片转动,最终带动轴承旋转。
在汽轮机内，压缩空气、加热蒸汽、旋转叶轮、抽取剩余热量等一系列过程相互衔接，形成一个完整的热力循环系统。
其中，压缩空气的工作由压气机来完成，而加热蒸汽的工作则由锅炉来完成。
三:汽轮机发展历史汽轮机的发明历史可以追溯到19世纪末期,当时人们一直在寻找一种高效的能源转换装置。
1884年，英国人查尔斯・帕森斯发明了第一台有实际运行的汽轮机，从此拉开了汽轮机的先河。
20世纪前期，汽轮机正在不断地发展，但更为重要的是推动汽轮机的发展，为了最佳效率，锅炉、汽轮机及其辅助设备需要协同发展，使得汽轮机的效率有了极大的提高。
汽轮机发展历史 一、国际上汽轮机发展状况 1、1883年瑞典工程师拉瓦尔设计制造出了第一台单级冲动式汽轮机，随后在1884年英国工程师帕森斯设计制造了第一台单级反动式汽轮机，虽然当时的汽轮机和我们现在的汽轮机相比结构非常简单，但是从此推动了汽轮机在世界范围内的应用，被广泛应用在电站、航海和大型工业中。 2、在60年代，世界工业发达的国家生产的汽轮机已经达到500—600MW等级水平。1972年瑞士BBC公司制造的1300MW双轴全速汽轮机在美国投入运行，设计参数达到24Mpa，蒸汽温度538°C，3600rpm；1974年西德KWU公司制造的1300MW单轴半速（1500 rpm）饱和蒸汽参数汽轮机投入运行，；1982年世界上最大的1200MW单轴全速汽轮机在前苏联投入运行，压力24 Mpa，蒸汽温度540°C。 3、目前世界各国都在研究大容量、高参数汽轮机的研究和开发，如俄罗斯正在研究2000MW汽轮机。主要是大容量汽轮机有如下特点： 1） 降低单位功率投资成本。如800MW机组比500MW汽轮机的千瓦造价低17%；1200MW机组比800MW机组的千瓦造价低15%—20%。 2） 提高运行经济性。如法国的600MW机组比国产的125MW机组的热耗率低276kj/kW.h，每年可节约燃煤4万吨。 3） 加快电网建设速度，满足经济发展需要。 4） 提高电网的调峰能力。 4、汽轮机按照工作原理分为冲动式汽轮机和反动式汽轮机。 汽轮机是一种以蒸汽为动力，并将蒸气的热能转化为机械功的旋转机械，是现代火力发电厂中应用最广泛的原动机。汽轮机具有单机功率大、效率高、寿命长等优点。 ——冲动式汽轮机蒸汽主要在静叶中膨胀，在动叶中只有少量的膨胀。 ——反动式汽轮机蒸汽在静叶和动叶中膨胀，而且膨胀程度相同。 由于反动级不能作成部分进汽，因此第一级调节级通常采用单列冲动级或双列速度级。如我国引进美国西屋（WH）技术生产的300MW、600MW机组。 目前世界上生产冲动式汽轮机的企业有：美国通用公司（GE）、英国通用公司（GEC）、日本的东芝（TOSHIBA）和日立、俄罗斯的列宁格勒金属工厂等。制造反动式汽轮机的有美国西屋公司（WH）、日本三菱、英国帕森斯公司、法国电器机械公司（CMR）等，德国（SIEMENS）。 冲动式汽轮机为隔板型，如国产的300MW高中压合缸汽轮机；反动式汽轮机为转鼓型（或筒型），如上海汽轮机厂引进的300MW、600MW汽轮机。 5、汽轮机按照蒸汽参数（压力和温度）分为： —— 低压汽轮机：主蒸汽压力小于1.47Mpa； —— 中压汽轮机：主蒸汽压力在1.96—3.92Mpa； —— 高压汽轮机：主蒸汽压力在5.88—9.8Mpa； —— 超高压汽轮机：主蒸汽压力在11.77—13.93Mpa； —— 亚临界压力汽轮机：主蒸汽压力在15.69—17.65Mpa； —— 超临界压力汽轮机：主蒸汽压力大于22.15Mpa； —— 超超临界压力汽轮机：主蒸汽压力大于32Mpa； 6、由于冶金技术的不断发展，使得汽轮机结构也有了很大改进。目前的大机组普遍采用了高中压合缸的双层结构，高中压转子采用一根转子结构，高、中、低压转子全部采用整锻结构，轴承较多地采用了可倾瓦结构。目前各国都在进行大容量、高参数机组的开发和设计，如俄罗斯正在开发的2000MW汽轮机。日本正在开发一种新的合金材料，将使高中、低压转子一体化成为可能。 二、我国汽轮机发展状况 1、我国汽轮机发展起步比较晚。1955年上海汽轮机厂制造出第一台6MW汽轮机。1964年哈尔滨汽轮机厂第一台100MW机组在高井电厂投入运行；1972年第一台200MW汽轮机在朝阳电厂投入运行；1974年第一台300MW机组在望亭电厂投入运行。70年代进口了10台200—320MW机组，分别安装在了陡河、元宝山、大港、清河电厂。70年代末国产机组占到总容量70%。 2、1987年采用引进技术生产的300MW机组在石横电厂投入运行；1989年采用引进技术生产的600MW机组在平圩电厂投入运行；2000年从俄罗斯引进两台超临界800MW机组在绥中电厂投入运行。 3、上海汽轮机厂是中国第一家汽轮机厂，在1995年开始与美国西屋电气公司合作成立了现在的STC，1999 年德国西门子公司收购了西屋电气公司发电部， STC 相应股份转移给西门子。哈尔滨汽轮机厂1956年建厂，先后设计制造了我国第一台25MW、50MW、100MW和200MW汽轮机，80年代从美国西屋公司引进了300MW和600MW亚临界汽轮机的全套设计和制造技术，于1986年制造成功了我国第一台600MW汽轮机，目前自主研制的三缸超临界600MW汽轮机已经投入生产。东方汽轮机厂1965年开始兴建，1971年制造出第一台汽轮机，目前的主力机型为600MW汽轮机。北京北重汽轮电机有限责任公司做为后起之秀，以300MW机组为主导产品，它是由始建于1958年的北京重型电机厂通过资产转型在2000年10月份成立的又一大动力厂，目前2台600MW汽轮机也已经在今年投入生产。 4、目前中国四大动力厂以300MW和600MW机组为主导产品。
汽轮机检修 第一部分 汽轮机检修准备 1、 机组检修等级划分 按照检修规模和停用时间将机组检修划分为： 1.1 A级检修 对汽轮发电机组进行全面的解体检查和修理，属于机组性能恢复性检修。 1.2 B级检修 针对机组存在的问题，对某些设备有针对性地进行解体检查和修理，属于部分设备性能恢复性检修。经过评估，可以有针对性地实施部分A级检修项目或定期滚动检修项目。 1.3 C级检修 根据设备的磨损、老化规律，有重点地对机组进行检查、评估、修理和清扫，属于消缺性检修。根据设备状况可以实施部分A级检修项目或定期滚动检修项目。 1.4 D级检修 在机组运行状况良好的情况下，根据季节特点对主要附属系统和设备进行的消缺。可以安排部分C级检修项目。 发电厂设备检修从计划检修、预防性定期检修、优化检修、状态检修四个阶段，但是由于汽轮机作为高温高压高转速的主机，目前比较多的电厂还沿用了预防性的定期检修模式。 2、 机组检修周期 2.1 新投产的机组在制造厂没有明确的规定情况下，一般在投产后一年左右，根据运行情况安排一次A/B级检修。
2.2 其它运行机组参照下表执行 机组类型 A级检修间隔 检修等级组成方式 进口汽轮发电机组 6—8年 在两次A级检修间安排一次B级检修，每年一次C级检修。 国产汽轮发电机组 4—6年
西门子公司制造的350MW机组，高中压合缸结构的汽轮机在蒸汽品质保证的前提下检修间隔为12年，最新设计的产品为24年，是目前世界上检修间隔最长的机组，该汽轮机为两轴三支点结构，转子和汽缸同向膨胀（以#1轴承箱的推力支持联合轴承 3、汽轮机资料和信息收集 该阶段主要是为检修项目的确定和检修技术准备工作收集资料和提供依据。 3.1 图纸收集整理 收集整理汽轮机的如下图纸： 汽轮机安装和检修技术说明书； 汽轮机结构说明书； 汽轮机总结结构图； 汽轮机轴瓦图； 汽轮机转子图； 汽轮机通流图； 汽轮机滑销系统图； 汽轮机对轮连接图。 3.2 汽轮机安装和历次检修技术文件 安装技术文件，包括安装技术记录、缺陷处理单、制造厂建议书、相关的变更文件等。 技术记录卡包括的主要内容有： 解体阶段的检修记录：轴瓦间隙记录、轴承紧力（间隙）记录、油档间隙记录、对轮同心度记录、对轮晃度记录、对轮和推力盘瓢偏记录、汽缸与转子径向和轴向相对位置记录、汽缸负荷分配记录、汽缸支撑转换记录、推力间隙记录、推缸记录、转子弯曲度记录、转子轴径扬度记录、通流记录。 检修阶段的检修记录：滑销间隙记录、汽缸轴承座水平记录、隔板（汽封）支撑和定位键间隙记录、汽缸支撑和定位键间隙记录、汽缸合缸记录、隔板变形记录、汽封块膨胀间隙记录、发现的缺陷及处理记录、主要部件调整记录、通流间隙记录、轴承检修记录、主要部件更换记录。 回装阶段的检修记录：螺栓紧固记录、转子轴向定位记录、轴串记录、推力间隙记录、汽缸管道内部检查记录、汽缸与转子定位记录、汽缸和隔板支撑垫片记录、汽缸与转子定位尺寸记录、汽缸负荷分配记录、汽缸支撑转换记录、防提升装置间隙记录、转子中心调整记录、对轮同心度记录、对轮连接记录、轴瓦间隙记录、油档间隙记录、轴承紧力（间隙）记录、轴系扬度记录、桥规记录、汽缸扣盖签证、轴承箱扣盖前检查记录。 技术记录卡应根据现场检修各阶段的数据测量情况印制足够份数，并发到项目负责人，并向其交代记录卡的使用注意事项，如汽流方向、测量位置、测量工具、需要记录的内容包括测量状态、测量数值、测量工具编号、测量人、测量时间等。如轴瓦间隙记录至少应分为解体阶段和回装阶段，至少要交给项目负责人两份。 4、工器具准备 工器具准备是主机检修准备中的一项主要内容，汽轮机检修的专用工具比较多，需要的高技术工具和精密测量工具也比较多，因此把工器具准备做为一项主要内容单列。 汽轮机检修工器具包括以下几方面： —— 随机专用工具； —— 通用性专用工具； —— 测量工具； —— 起重工具； —— 电动工具； —— 手动工具； —— 运输工具。 此外还要联系有相应加工能力的机加工车间，准备好检修过程中一些部件的加工机械，如螺栓加工、调整垫板磨削、 汽轮机的主要工具包括： —— 吊装工具：临时吊车、吊汽缸专用工具、吊轴承座专用工具、吊隔板（套—）专用工具、吊轴承座专用工具、转子抬轴专用工具、吊转子专用工具、吊轴承专用工具、吊导汽管专用工具、汽缸导杆、转子限位导柱、千斤顶。 —— 螺栓拆装工具：螺栓长度测量专用工具、电动液压力矩扳手、手动力矩扳手、力矩放大器、专用扳手、法兰螺栓加热装置和加热棒、液压拉伸器、绞刀。 —— 加工工具：角相、电磨、无齿锯、手枪钻、磁力钻、电动磨孔机、汽封块加工机床。 —— 测量工具：电子楔形塞尺、内外径千分尺、研磨平板、合像水平仪、铅丝厚度测量工具、百分表、内径百分表、量块、刀口尺、测力计、激光准值仪、天
