联想M7205故障代码及原因

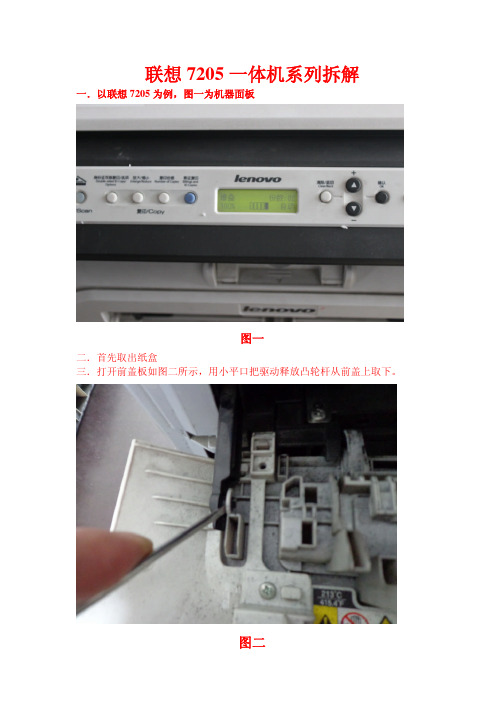

联想7205一体机系列拆解一．以联想7205为例，图一为机器面板图一二．首先取出纸盒三．打开前盖板如图二所示，用小平口把驱动释放凸轮杆从前盖上取下。

图二四．在拆卸的过程中很多人都不注意，其实这块很好拆的，主要是有一个卡子在挡着，如果找不到卡子，硬撬的话，很容易把盖板撬坏，我们只要把卡子打开，向右移动盖板，就掉了。

如图三所示图三五．取下前盖后，我们先拆左右盖板，拆之前，先把机器的左下方一个独立的盖子拆下来，有一个螺丝，两个卡子。

具体的如图四，五所示。

图四图五六．现在我们可以拆左右盖板了，前面有两个螺丝，打开后盖有两个螺丝，除了有四个螺丝外，还有很多卡子，我们在打开每个盖的卡子都要先从机器的底部打开。

卡子会在图九图十上标出。

图六图七图八图九图十如此类的卡子随意标几个作参考七．下面我们把扫描部分从机器上拆下来，在拆之前，我们先把扫描上的线从主板上拔掉。

如图十一，十二图十一图十二八．下面我们开始拆出扫描部分，打开扫描的支承，如图十三图十三九．下面我们把黑色的支架取出来，黑色的支架的取法是向外先取一头另一头就掉了，注意不要用太大力给弄断。

（因为是黑色的支架在上面套着）如图十四，十五。

图十四图十五十．然后再取下两边的弹簧，请注意两边的弹簧不一样，左侧比右侧大。

如图十六，这样我们就可以把扫描部会拿下来了，接下来我们拆扫描。

图十六十一.在拆扫描之前先把顶盖拆掉,这个很简单,都不作说明了,如图十七.十八图十七图十八十二.下面我们来拆激光器图十九十三.先把主板上连接激光器的线拔掉还有接地点卸下一颗螺丝如图二十图二十十四.随后我们把高压板拆下,四个螺丝一个连接主板的排线如图二十一图二十一十五.分别拆下左侧和右侧总共四颗螺丝.稍微向外掰一点,先取一边再取另一边都可以拿下了激光器.如图二十二--------到二十五.图二十二连接排线位置图二十三图二十四图二十五十六.拆激光器要先把侧面的黑色塑料架子拆下两颗螺丝,左侧螺丝在海绵下面.(如图二十六),然后卸下激光器表面的六颗螺丝(如图二十五)把黑色胶带慢慢揭开不要损坏排线.图二十六十七.拆开后我们可以看到六棱镜还有激光处理板,反光镜,我们也发现图二十七这个激光器的排线有个断列,所以这个机器故障代码报72.这个断线可能会连线也同时造成主板烧坏.图二十七十八.在图二十八中我们可以看到六棱镜每个棱的右侧都很脏,所以这就会造成打印出来的文件会有一边不清.图二十八十九.我们清洁好后,装好螺丝,一定要把激光器密封严,否则会报激光器错误或出现别的问题。

联想打印机机故障代码维修联想M7250N用的是联想LD2922的鼓，加粉后用打了几十张提示没有粉，不能打印。

求高手帮忙解决一下。

是哪里出了问题。

如果进行清零。

万分感谢！！！在线急等。

（已经对废粉进行了清理）联想打印机维修经验M7020/M7030更换硒鼓后如何将硒鼓臵数器清零M7020/M7030如更换硒鼓后屏幕仍提示更换硒鼓可做如下操作：1 开机通电状态下打开前盖2 按选项键，屏幕提示change drum? ▲YES ??NO3按机器面板的向上箭头▲按键，屏幕提示ACCEPTED即可M7030M7020打印用户配臵页方法,维护模式打印自检页1 按功能键和上或下箭头键选择1.General Setup（设备信息）按设定键。

2按上或下箭头键选择er settings3 按”设定”键4按启动键。

机器会打印一张用户配臵页M7120/M7130如更换硒鼓后屏幕仍提示更换硒鼓可做如下操作：1 开机通电状态下打开前盖2 按选项键，屏幕提示change drum? 1 YES 2 NO3 按数字键1，屏幕提示ACCEPTED即可M7030复位操作1按住”功能”键开机2 屏幕显示”MAINTENANCE”,按上下键选013按”设定”键4按上下键选99,再按”设定”重启机器M6220/M7220D多功能一体机如何查看硒鼓寿命与重臵硒鼓计数器查看硒鼓寿命的方法：按机器上的“功能”键，然后顺序按数字键2，0，3。

此时硒鼓寿命会在机器屏幕上显示2秒钟。

更换新的硒鼓后重臵硒鼓计数器的方法：机器处于开机状态，打开打印机前盖。

然后按“清除/返回”键，之后按数字1重臵硒鼓计数器，当机器屏幕显示“ACCEPTED（已接受）”时关闭打印机前盖。

（五）、M3100/M3200/M7000/M6200/M7200/LJ6112/LJ6212对于有传真功能的设备要使设备进入维护模式，请依次按菜单键、* 、2 、8 、6 和 4 键。

对于无传真功能的设备要使设备进入维护模式，请依次按菜单键、0 、2 、8 、6 和 4 键。

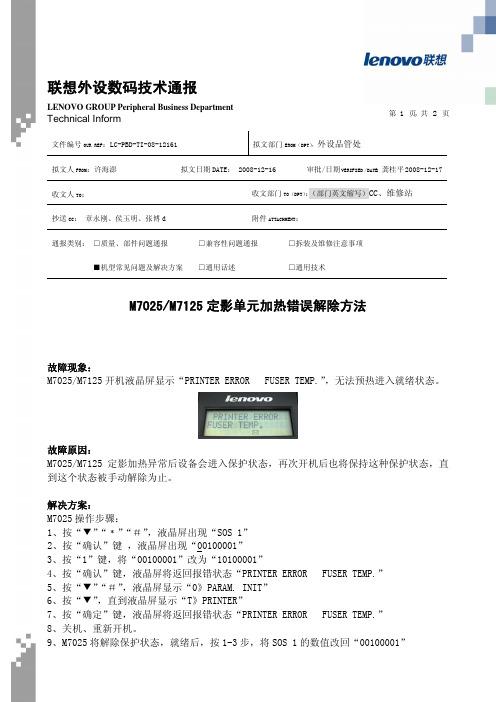

第 1 页，共2页 文件编号OUR REF ：LC-PBD-TI-08-12161 拟文部门EROM（DPT）：外设品管处 拟文人FROM ：许海澎拟文日期DATE： 2008-12-16 审批/日期VERIFIED /DATE ：龚桂平2008-12-17收文人TO ：收文部门TO（DPT）：（部门英文缩写）CC、维修站 抄送CC ： 章永刚、侯玉明、张博d 附件ATTACHMENT ：通报类别： □质量、部件问题通报 □兼容性问题通报 □拆装及维修注意事项■机型常见问题及解决方案 □通用话述 □通用技术M7025/M7125定影单元加热错误解除方法故障现象：M7025/M7125开机液晶屏显示“PRINTER ERROR FUSER TEMP.”，无法预热进入就绪状态。

故障原因：M7025/M7125定影加热异常后设备会进入保护状态，再次开机后也将保持这种保护状态，直到这个状态被手动解除为止。

解决方案：M7025操作步骤：1、按“▼”“﹡”“＃”，液晶屏出现“SOS 1”2、按“确认”键 ，液晶屏出现“00100001”3、按“1”键，将“00100001”改为“10100001”4、按“确认”键，液晶屏将返回报错状态“PRINTER ERROR FUSER TEMP.”5、按“▼”“＃”，液晶屏显示“0》PARAM. INIT”6、按“▼”，直到液晶屏显示“T》PRINTER”7、按“确定”键，液晶屏将返回报错状态“PRINTER ERROR FUSER TEMP.”8、关机、重新开机。

9、M7025将解除保护状态，就绪后，按1-3步，将SOS 1的数值改回“00100001”联想外设数码技术通报 LENOVO GROUP Peripheral Business Department Technical InformM7125操作步骤：1、按“▼”“﹡”“＃”，液晶屏出现“SOS 1”2、按“确认”键 ，液晶屏出现“00100001”3、按“1”键，将“00100001”改为“10100001”4、按“确认”键，液晶屏将返回报错状态“PRINTER ERROR FUSER TEMP.”5、按“▼”“＃”，液晶屏显示“ERASE MODE”6、按“T（在操作面板右侧小键盘区域）”键，液晶屏将返回报错状态“PRINTER ERROR FUSERTEMP.”7、关机、重新开机。

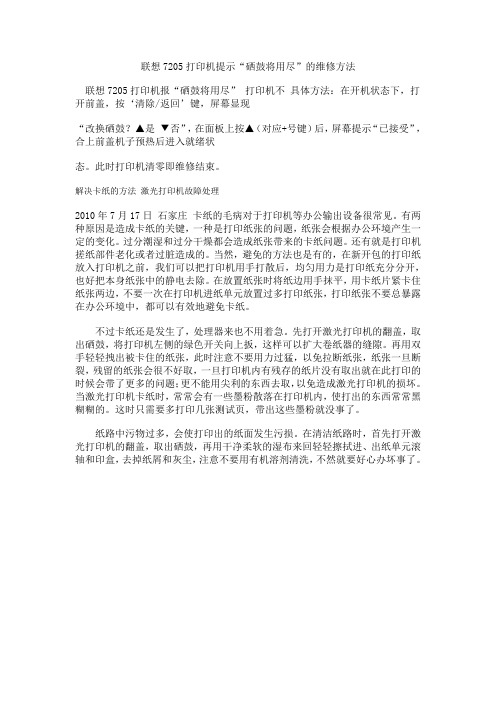

联想7205打印机提示“硒鼓将用尽”的维修方法联想7205打印机报“硒鼓将用尽”打印机不具体方法：在开机状态下，打开前盖，按‘清除/返回’键，屏幕显现“改换硒鼓？▲是▼否”，在面板上按▲（对应+号键）后，屏幕提示“已接受”，合上前盖机子预热后进入就绪状态。

此时打印机清零即维修结束。

解决卡纸的方法激光打印机故障处理2010年7月17日石家庄卡纸的毛病对于打印机等办公输出设备很常见。

有两种原因是造成卡纸的关键，一种是打印纸张的问题，纸张会根据办公环境产生一定的变化。

过分潮湿和过分干燥都会造成纸张带来的卡纸问题。

还有就是打印机搓纸部件老化或者过脏造成的。

当然，避免的方法也是有的，在新开包的打印纸放入打印机之前，我们可以把打印机用手打散后，均匀用力是打印纸充分分开，也好把本身纸张中的静电去除。

在放置纸张时将纸边用手抹平，用卡纸片紧卡住纸张两边，不要一次在打印机进纸单元放置过多打印纸张，打印纸张不要总暴露在办公环境中，都可以有效地避免卡纸。

不过卡纸还是发生了，处理器来也不用着急。

先打开激光打印机的翻盖，取出硒鼓，将打印机左侧的绿色开关向上扳，这样可以扩大卷纸器的缝隙。

再用双手轻轻拽出被卡住的纸张，此时注意不要用力过猛，以免拉断纸张，纸张一旦断裂，残留的纸张会很不好取，一旦打印机内有残存的纸片没有取出就在此打印的时候会带了更多的问题；更不能用尖利的东西去取，以免造成激光打印机的损坏。

当激光打印机卡纸时，常常会有一些墨粉散落在打印机内，使打出的东西常常黑糊糊的。

这时只需要多打印几张测试页，带出这些墨粉就没事了。

纸路中污物过多，会使打印出的纸面发生污损。

在清洁纸路时，首先打开激光打印机的翻盖，取出硒鼓，再用干净柔软的湿布来回轻轻擦拭进、出纸单元滚轴和印盒，去掉纸屑和灰尘，注意不要用有机溶剂清洗，不然就要好心办坏事了。

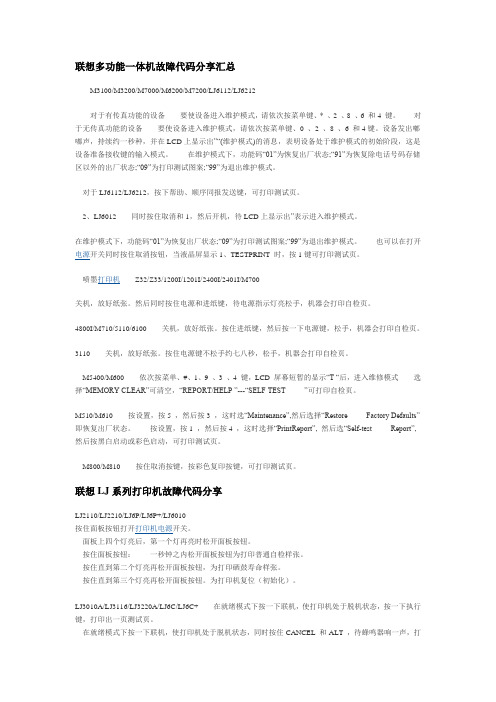

联想多功能一体机故障代码分享汇总M3100/M3200/M7000/M6200/M7200/LJ6112/LJ6212对于有传真功能的设备要使设备进入维护模式，请依次按菜单键、* 、2 、8 、6 和4 键。

对于无传真功能的设备要使设备进入维护模式，请依次按菜单键、0 、2 、8 、6 和4键。

设备发出嘟嘟声，持续约一秒种，并在LCD上显示出”“(维护模式)的消息，表明设备处于维护模式的初始阶段，这是设备准备接收键的输入模式。

在维护模式下，功能码“01”为恢复出厂状态;“91”为恢复除电话号码存储区以外的出厂状态;“09”为打印测试图案;“99”为退出维护模式。

对于LJ6112/LJ6212，按下帮助、顺序同报发送键，可打印测试页。

2、LJ6012同时按住取消和1，然后开机，待LCD上显示出”表示进入维护模式。

在维护模式下，功能码“01”为恢复出厂状态;“09”为打印测试图案;“99”为退出维护模式。

也可以在打开电源开关同时按住取消按钮，当液晶屏显示1、TESTPRINT 时，按1键可打印测试页。

喷墨打印机Z32/Z33/1200I/1201I/2400I/2401I/M700关机，放好纸张。

然后同时按住电源和进纸键，待电源指示灯亮松手，机器会打印自检页。

4800I/M710/5110/6100关机，放好纸张。

按住进纸键，然后按一下电源键，松手，机器会打印自检页。

3110关机，放好纸张。

按住电源键不松手约七八秒，松手，机器会打印自检页。

M5400/M600依次按菜单、#、1、9 、3 、4 键，LCD 屏幕短暂的显示“T “后，进入维修模式选择“MEMORY CLEAR”可清空，“REPORT/HELP ”---“SELF TEST ”可打印自检页。

M510/M610按设置，按5 ，然后按3 ，这时选“Maintenance”,然后选择“Restore Factory Defaults”即恢复出厂状态。

联想打印机错误代码0b 联想打印机错误代码故障代码故障原因 LCD 上最终显示信息50 需要更换硒鼓单元56 定影器盖处于开启状态58 定影单元故障59定影单元故障5A 高压电源电路板组件故障5B 新墨粉检测杆故障63墨粉盒寿命已尽67 墨粉盒中的墨粉不足68定影单元故障69定影单元故障6A 定影单元故障6B 定影单元故障6C 定影单元故障6D 定影单元故障6E 定影单元故障6F 定影单元故障71 多棱镜马达故障72光束检测传感器故障73 未装粉盒74 墨粉空75 机内温度过高故障，设备内部正在冷却76定影单元故障，加热辊电缆未连接或断路77定影单元故障，加热辊热敏电阻短路78定影单元故障，加热辊热敏电阻电缆未连接或断路7A 主电机被锁，信号无法检测7B 主板故障，发生ASIC 故障7C 电机电路板发生故障7D 硒鼓单元上有污垢7F 传真用纸设置不一致80 纸张尺寸设置错误82 进纸错误83 卡纸。

计数或手动送纸传感器常“开”84 设备后部卡纸。

出纸传感器常“开”85 未装纸盒86 未装下层可选纸盒88 设备内部卡纸。

计数传感器已恢复“关闭”状态，出纸传感器仍处于常“闭”状态。

8A 纸盒1卡纸8D 出纸盒附近卡纸9F 纸张用尽A1 前盖打开A2 原稿太长A3 送入原稿时原稿后部传感器未开启A4 不少于50%的白色标准数据错误 SCANNER ERROR A5传真扫描出错A6传真扫描出错A7 单页进纸超时错误A8 单页扫描超时错误A9 扫描参考电压出错 N/AAC 小于50%的白色标准数据错误AD DMA转送错误AF FB单元初始位置出错B0 用于扫描的插线未正确连接B7 扫描仪检测错误B9 LED发光强度故障BB 白色级别数据错误E4 纸张设置超标E6 主板上的NVRAM 出错，EEPROM 写错误E8 发送时扫描数据出错EA 在B 状态文档被移走EC 风扇动作故障F5 存储传输模式页无“EOL ”标记F6 PC并口错误F8 电池连接故障F9 维修模式74未定FF 页码存储器并口错误** 注意：:对于71、7A 、7B 三个故障来说，当在LCD 上显示“PLS OPEN COVER”时，首先要将前盖打开后再关闭。

故障代码故障描述英文故障描述0101主机死机look up0102不开机not power on0103自动关机power down0104不能关机not power off0105自动重启reset0106自动开机auto power on0107主机不充电phone no charge0108充电发热charge heat0109充电异常chanrge abnormal0110耗电大power consume0111不识卡no read sim card0112上电主机自振auto vibration0199其他电源故障（请注明）other power failure0201振动异常vibration abnormal0202无铃声ring failure0203翻盖失灵flip failure0204上网不合格wap failure0205电话本失效phone book failure0206时钟失效clock failure0207录音功能失效record failure0208手机锁住phone lock0209指示灯不合格indicator light failure0210显示错乱display discorder0211软件版本不对wrong sw0212IMEI号不符imei disaccord0213S/N号不符sn disaccord0214蓝牙无法配对bluetooth unable to pair0215蓝牙无法传输数据bluetooth unable to transfer data 0216红外无法传输数据Ir unable to transfer data0217无法数据同步SYNC failure0218无法数据同步SYNC failure0219屏幕转轴功能失效rotate failure0220铃声严重失真serious distortion of ring0299其他功能故障（请注明）other function failure0301无法发送短信cannot send SMS0302无法接收短信cannot receive SMS0303短信乱码SMS garble0304发送彩信故障cannot send SMS0305接收彩信故障cannot receive MMS0306小区广播故障broadcast failure0399其他功能故障（请注明）other message failure0401无信号/无网络not weak0402信号弱signal weak0403打不出电话cannot dial0404打不进电话cannot receive0405掉线drop line0406呼入关机incoming lock0407网络繁忙network busy0499其它网络故障（请注明）other network failure0501通话杂音talk noise0502通话断续talk discontinue0503通话声音小receive volume weak0504送话音量小send volume weak0505通话电流音TDMA noise0506不送话not send talk0507无受话not receive talk0599其他通话故障（请注明）other talk failure0601大屏背光灯不亮main LCD backlight failure0602小屏背光灯不亮sub LCD backlight failure0603大屏无显示main LCD not display0604大屏花屏main LCD diaplay failure0605小屏无显示sub LCD not display0606小屏花屏sub LCD display failure0607对比度异常contrast failure0608LCD破损LCD damaged0609手写输入故障character recognition failure0610触摸屏无法校正touch panel cannot calibrate0611大屏显示缺划main LCD lose line0612小屏显示缺划sub LCD lose line0699其他显示故障（请注明）other display failure0701按键失灵keypad failure0702按键错乱key mix0703按键死机lock up when press a key0704按键无音not key tone0705键盘灯不合格key backlighe failure0799其他按键故障（请注明）other key failure0901上下盖色差chromatism bteween front shell and real shell 0902上下盖配合不合格FLIP assemble failure0903翻盖组件与主机壳配合不合格Assemble failure between FLIP and main set 0904装饰圈不合格DECO failure0905主机上壳与按键不匹配keypad assemble failure0906转轴不合格hinge assemble failure0907天线装配不合格antenna assemble failure0908IMEI贴纸不合格IMEI label failure0909螺丝不合格screw failure0910螺丝帽不合格screw cover assemble failure0911射频口帽不合格cover of RF assemble failure0912耳机帽不合格the cover of phone port assemble failure 0913电池卡钩不合格battery lock failure0914主机与电池之间的缝隙gap beween battery and phone0915缺防水标签no waterprooflable0916手写笔易脱落stylus loose0917天线裂antenna crack0999整体效果其它不合格（请注明）other assemble failure2901主机进水phone wet2999主机其它类型的不合格，（需注明原other phone failure7001电池外观脏污The exterior of the battery is dirty7002电池外观损伤The exterior of the battery is damaged7003电池外壳注塑不合格injection moulding of the battery's outer casing is 7004电池外壳喷涂不合格spray painting of the outer casing of the battery i 7005电池贴纸印刷不合格printing on the sticker of the battery fails to mee 7006电池与主机装配、尺寸不合格the dimensions of the battery do not match the main 7007电池金属弹片氧化metal dome of the battery has rusted7008电池充电不合格the charging of the battery fails to meet standard 7009电池容量不合格the storage capacity of the battery fails to meet s 7010电池内阻不合格internal resistance of the battery fails to meet st 7011电池性能不良poor battery performance7012严重电气性能缺陷electrical perrformance has serious defects7013电池进水water has gotten into the battery7014备用电池失效spare battery failure7099其它电池故障other battery problems7101充电器外观脏污the exterior of the charge is dirty7102充电器外观损伤the exterior of the charge is damaged7103充电器外壳注塑不合格injection moulding of the charger's outer casing is 7104充电器外壳喷涂不合格spray painting of the outer casing of charger's is 7105充电器贴纸印刷不合格printing on the sticker of the charger fails to mee 7106充电器与主机装配、尺寸不合格dimensions of the charger do not match th main unit 7107充电器金属弹片氧化metal dome of the charge has rusted7108充电器不能充电the charger can not charge7109充电器条码无法扫描the barcode on the charger can not be read by infra 7110充电器安全不合格the charger does not meet safety specifications 7111充电器指示灯不合格the charger's indicator lights fail to meet standar 7112充电时机身发热the unit is hot during cahrging7113座充不合格charger fails to meet standards7114充电器进水water has gotten into the charger7199充电器其它不合格there are other problems with the charger7201耳机外观不合格the exterior of the earphones fails to meet standar 7202耳机无送话the hands-free kit can't sransmit sound7203耳机无受话the hands-free kit can't receive sound7204无法用耳机挂机the hands-free kit can't be used to end calls7205耳机通话质量差sound quality during calls is poor when using the h 7206耳机通话音量小the volume during calls is low when using the hands 7207耳机无法接听电话the hands-free kit can't be used to answer calls 7208蓝牙耳机无法配对bluetooth hands-free kit is incompatible7209蓝牙耳机无法充电bluetooth hands-free kit can't be charged7210蓝牙耳机无法关机bluetooth hands-free kit can be turned off7299耳机其它不合格there are other problems with the hands-free kit 7301SD卡外观脏污the exterior of the SD card is dirty7302SD卡外观损伤the exterior of the SD card is damaged7303SD卡丝印不合格screen printing on the SD fails to meet standards7304SD卡插拨不合格the insertion and removal of the SD card fails to m 7305SD卡无法识别SD card cannot be recognized7306SD卡无法读写SD card cannot be read or written onto7399SD卡的其它不合格other problems with the SD card7401摄像头外观脏污the exterior of the web-cam is dirty7402摄像头外观损伤the exterior of the web-cam is damaged7403摄像头无法拍照the web-cam cannot take pictures7404摄像头拍照模糊pictures captured by the web-cam are blury7405摄像头闪光灯失效the web-cam's flash is inneffective7406摄像头无法录像the web-cam cannot record video7407摄像头无法连接电脑the web-cam cannot be connected to the computer 7408摄像头存储功能失效the web-cam cannot store data7499摄像头的其它不合格other problems with web-cam9901其它配件外观不合格the exterior of other accessories fails to meet sta 9902贴纸不合格the sticker fails to meet specifiaction9903其它配件外观破损the exterior of other accessories damaged9999其它配件不合格的其它不合格other problems with other accessoriesd real shell LIP and main setsemble failurertyy is damagedbattery's outer casing is not up to standard r casing of the battery is not up to standard the battery fails to meet standardsery do not match the main unithas rustedy fails to meet standarde battery fails to meet standardsbattery fails to meet standradss serious defectsis damagedcharger's outer casing is not up to standard r casing of charger's is not up to standard the charger fails to meet standardsdo not match th main unitcan not be read by infra-red scannersafety specificationsghts fail to meet standardsith the chargernes fails to meet standardsransmit soundeceive sounde used to end callsis poor when using the hand-free kitlow when using the hands-free kite used to answer callss incompatiblean't be chargedan be turned offith the hands-free kitd is dirtyd is damagedfails to meet standardsof the SD card fails to meet standards written ontom is dirtym is damagedeb-cam are bluryected to the computerssories fails to meet standards specifiactionssories damagedaccessories。

各种联想,兄弟,松下激光机打印机清零方法郑州万方公司提供联想,兄弟打印机出现英文词句意思1,Back Cover Open （后盖打开）Change Drum Soon（立即更换硒鼓）2,Comm.Error（通信错误）Connection Fail（连接失败）3,Cooling Down（正在冷却）Wait for a while（请稍等）4,Cover is Open（扫描仪盖打开）Data Remaining （数据残余）5,Disconnected（已断开）Document Jam（原稿卡住）6,Dust on Drum（硒鼓上有灰尘）Fail to Warm up（预热失败）7,Unit is too Hot（单元过热）Machine too Hot（设备过热）8,No Cartridge（无墨盒）No Paper Fed（无进纸）9,Not Registered（未注册）10,No Response/Busy（未响应/繁忙）Out of Memory（内存不足）11,Paper jam Inside（内部卡纸）Paper Jam Rear（后部卡纸）12,Paper Jam Tray（纸盒卡纸）Toner Life End（墨粉用尽）13,Toner Low（墨粉不足）Unable to Init （无法初始化）14,Unable to Print（无法打印）Unable to Scan（无法扫描）15,Wrong Paper Size（错误的纸张大小）第一部份1.联想7020 和3120机子清零方法M7020/M7030更换硒鼓后如何将硒鼓置数器清零M7020/M7030如更换硒鼓后屏幕仍提示更换硒鼓可做如下操作： 1 开机通电状态下打开前盖 2 按选项键，屏幕提示change drum? ▲YES ??NO3 按机器面板的向上箭头▲按键，屏幕提示ACCEPTED即可M7030M7020打印用户配置页方法,维护模式打印自检页 1 按功能键和上或下箭头键选择1.General Setup（设备信息）按设定键。
