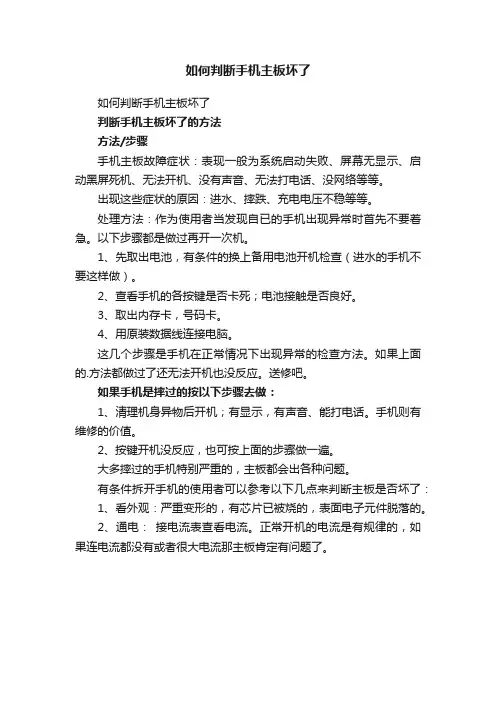

手机主板故障维修思路及判断方法

如何判断手机主板坏了
如何判断手机主板坏了
判断手机主板坏了的方法
方法/步骤
手机主板故障症状：表现一般为系统启动失败、屏幕无显示、启动黑屏死机、无法开机、没有声音、无法打电话、没网络等等。

出现这些症状的原因：进水、摔跌、充电电压不稳等等。

处理方法：作为使用者当发现自已的手机出现异常时首先不要着急。

以下步骤都是做过再开一次机。

1、先取出电池，有条件的换上备用电池开机检查（进水的手机不要这样做）。

2、查看手机的各按键是否卡死；电池接触是否良好。

3、取出内存卡，号码卡。

4、用原装数据线连接电脑。

这几个步骤是手机在正常情况下出现异常的检查方法。

如果上面的.方法都做过了还无法开机也没反应。

送修吧。

如果手机是摔过的按以下步骤去做：
1、清理机身异物后开机；有显示，有声音、能打电话。

手机则有维修的价值。

2、按键开机没反应，也可按上面的步骤做一遍。

大多摔过的手机特别严重的，主板都会出各种问题。

有条件拆开手机的使用者可以参考以下几点来判断主板是否坏了：
1、看外观：严重变形的，有芯片已被烧的，表面电子元件脱落的。

2、通电：接电流表查看电流。

正常开机的电流是有规律的，如果连电流都没有或者很大电流那主板肯定有问题了。

一、自动开机加上电池后，不用按开/关键就处开开机状态了。

主要由于开/关键对地短路或开机线上其它元器件对地短路造成。

取下手机板，用酒精泡后清洗，大多可以解决此故障。

二、自动关机（自动断电）1．振动时自动关机这主要是由于电池与电池触片间接触不良引起。

2．按键关机:手机只要不按键盘，手机不会关机一按某些键手机就自动关机，主要是由于CPU和存储器虚焊导致，加强对存储器CPU及存储器的焊接一般可解决问题．发射关机手机一按发射键就自动关机，主要是由于功放部分故障引起，一般是由于供电IC（或功放控制）引起此故障。

三、发射弱电、发射掉信号1.发射弱电手机在待机状态时，不显弱电，一打电话，或打几个电话后马上显示弱电，出现低电告警的现象。

这种现象首先是由于电池与触片接口间脏了或接触不良造成；其次是电池触片与手机电路板间接口接触不良引起；再其次就是功放本身损坏引起。

2．发射掉信号手机在待机状态时，信号正常，手机一发射马上掉信号，这种现象是由于手机功放虚焊或损坏引起的故障。

四、漏电手机漏电是较难维修的故障。

首先判断电源部分、电源开关管是否烧坏造成短路。

其次判断功放是否损坏。

再其次，漏电流不太多的情况，给手机加上电源1～2分钟后用手背去感觉哪部分元件发热严重，此元件必坏无疑，将其更换。

如果上面的方法仍没有解决故障，就只有去查找线路是否有电阻、电容或印刷线短路。

五、不入网不入网可分为有信号不入网、无信号不入网两种情况。

目前在市场上爱立信系列、三星系列的手机，只要其接收通道是好的，就会有信号强度值显示，与有无发射信号无关，其它系列手机必须等到手机进入网络后才显示信号强度值。

对其它系列的手机在判断故障范围时，给手机插上SIM卡，调菜单，用手动搜寻方法找网络，此时，能找到网络，证明接收通道是好的，是发射通道故障引起的不入网；用菜单方法找不到网络说明接收通道有故障，先维修接收通道。

六、信号不稳定（掉信号）由于接收通道元器件有虚焊所致（摔过的手机易出现此故障）。

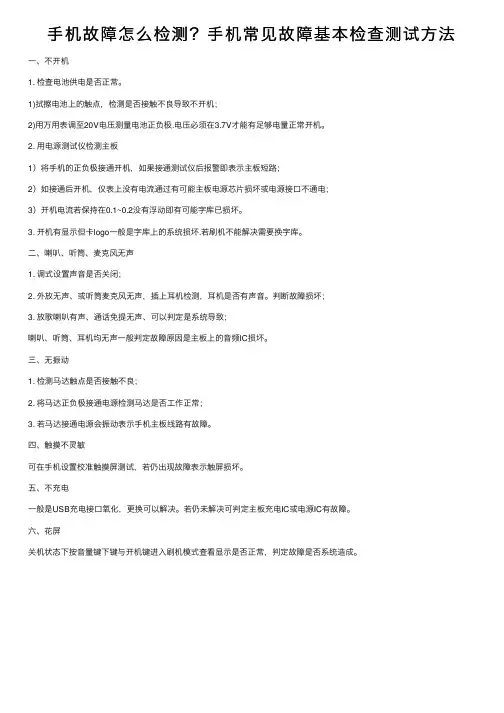

⼿机故障怎么检测？⼿机常见故障基本检查测试⽅法⼀、不开机
1. 检查电池供电是否正常。

1)拭擦电池上的触点，检测是否接触不良导致不开机；
2)⽤万⽤表调⾄20V电压测量电池正负极.电压必须在3.7V才能有⾜够电量正常开机。

2. ⽤电源测试仪检测主板
1）将⼿机的正负极接通开机，如果接通测试仪后报警即表⽰主板短路；
2）如接通后开机，仪表上没有电流通过有可能主板电源芯⽚损坏或电源接⼝不通电；
3）开机电流若保持在0.1~0.2没有浮动即有可能字库已损坏。

3. 开机有显⽰但卡logo⼀般是字库上的系统损坏.若刷机不能解决需要换字库。

⼆、喇叭、听筒、麦克风⽆声
1. 调式设置声⾳是否关闭；
2. 外放⽆声、或听筒麦克风⽆声，插上⽿机检测，⽿机是否有声⾳。

判断故障损坏；
3. 放歌喇叭有声、通话免提⽆声、可以判定是系统导致；
喇叭、听筒、⽿机均⽆声⼀般判定故障原因是主板上的⾳频IC损坏。

三、⽆振动
1. 检测马达触点是否接触不良；
2. 将马达正负极接通电源检测马达是否⼯作正常；
3. 若马达接通电源会振动表⽰⼿机主板线路有故障。

四、触摸不灵敏
可在⼿机设置校准触摸屏测试，若仍出现故障表⽰触屏损坏。

五、不充电
⼀般是USB充电接⼝氧化，更换可以解决。

若仍未解决可判定主板充电IC或电源IC有故障。

六、花屏
关机状态下按⾳量键下键与开机键进⼊刷机模式查看显⽰是否正常，判定故障是否系统造成。

手机主板坏了如何自己动手修理引言在日常使用中，手机主板出现故障是一种常见的问题。

如果你有一定的电子修理知识和技巧，你可能会考虑自己动手修理手机主板而不是送去维修中心。

本文将介绍一些常见的手机主板故障，并提供一些自己动手修理的方法和技巧。

检查故障原因在开始修理之前，首先需要确定手机主板的故障原因。

以下是一些常见的手机主板故障：1.电源问题：如手机无法开机、无法充电等。

2.显示问题：如手机屏幕黑屏、闪屏、出现条纹等。

3.运行问题：如手机卡顿、死机、重新启动等。

4.网络问题：如手机无法接收信号、信号不稳定等。

针对以上故障，我们将针对每个故障进行相应的修理方法介绍。

修理方法1. 电源问题修理步骤1：首先，确认手机是否有电。

尝试使用其他充电器或数据线充电，并等待一段时间，查看是否能开机。

如果手机没有电，可能是电池损坏或充电连接器故障。

步骤2：如果电池正常工作但手机无法正常充电或开机，可以考虑更换充电连接器。

打开手机并使用螺丝刀卸下主板，然后取下原来的充电连接器并安装新的充电连接器。

2. 显示问题修理步骤1：如果手机显示屏幕黑屏或有闪烁问题，首先检查手机是否有物理损坏。

如果屏幕有裂纹或水进入屏幕，可能需要更换新的显示屏。

步骤2：如果显示屏幕未受损，但仍然出现问题，可以尝试重新插拔显示屏的连接线。

打开手机并找到屏幕连接线，小心地将其插拔几次，然后重新组装手机并开机测试。

3. 运行问题修理步骤1：如果手机频繁卡顿、死机或重新启动，可能是由于内存问题。

尝试清理手机内存，关闭一些不必要的后台应用程序。

步骤2：如果问题仍然存在，可以尝试恢复手机出厂设置。

备份重要数据后，进入手机设置并找到恢复出厂设置选项。

选择恢复出厂设置并等待手机重启。

4. 网络问题修理步骤1：首先，确认手机是否处于飞行模式。

如果是，关闭飞行模式并尝试重新连接网络。

步骤2：如果手机仍然无法接收信号或信号不稳定，可能是天线连接问题。

打开手机并找到天线连接器，小心地将其插拔几次，然后重新组装手机并开机测试。

修理手机有哪些技术和方法1、补焊法：补焊前，通过分析电路的工作原理判断故障单元，然后再故障单元进行“大面积”补焊，即对相关的、可疑的焊接点均补焊一遍。

2、电压测量法：给手机加电后，通过测量电路的几个关键点。

并将测出的电压值与参考值比较，就可以快速地判断出故障范围和故障点。

3、电流观察法：维修者通过观察手机、待机及发射状态下的工作电流，即可判断故障的大致部位。

4、电阻测量法：电阻测量法是用万用表测量元器件的电阻值，以判断元器件的好坏。

5、替换法：替换法是用好的元器件替代重点怀疑的元器件。

运用这种方法应确保替代元器件是正常的，且是同类型的。

6、清洗法：手机的移动性易造成手机进水和受潮，因此手机维修中，清洗电路板显为重要。

清洗时，一般将显示屏、受话器、送话器、振铃及振动器等从电路板上拆卸下，然后放入超声波清洗仪内用无水酒精进行清洗。

7、跨接法：对于腐蚀帮比较严重、人为造成电路断路的手机常常采用此法，维修时用较细的高强度漆包线进行跨接。

8、触摸法：该法设用于维修手机的电源部分，功放和电子开关等温度有关的电路。

当这些电路出现问题时，它们的表面温度出现异常。

通过触摸上述电路的元器件来判别元器件的会好坏。

1怕静电静电这个极度不稳定的因素，很容易击穿电容屏。

虽说现在的电容屏表面都会加上一层的抗静电处理，但不代表它却能承受住人体静电带来的瞬间电压。

而且有不少人喜欢贴一张容易产生静电的劣质屏幕保护膜，更增大了静电发生的概率。

2怕油污和汗水等导电介质油污和汗水等导电介质覆盖在屏幕上会形成导电层，从而引起屏幕飘移。

所以平时洗完手或手掌出汗后，应擦干再用手机，更不要在洗澡的时候把手机带进淋浴房。

3怕高温40度左右的温度，就有可能引起电容屏飘移，长期处在这个温度，电容屏不但会降低寿命还会翘辫子。

所以不要日光浴，不要在高温长时间使用。

长时间的玩游戏也会引起机器高温。

如果你的爱机遇到了高温情况，最好的方法就是将它放凉。

4怕磁场在屏幕上放一小块磁铁，很快就能发现电容屏出现暂时性失灵，时间长了就会造成永久性失灵。

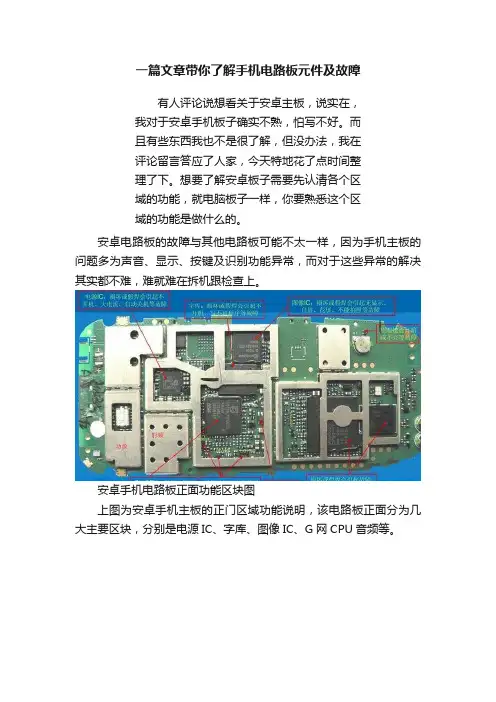

一篇文章带你了解手机电路板元件及故障有人评论说想看关于安卓主板，说实在，我对于安卓手机板子确实不熟，怕写不好。

而且有些东西我也不是很了解，但没办法，我在评论留言答应了人家，今天特地花了点时间整理了下。

想要了解安卓板子需要先认清各个区域的功能，就电脑板子一样，你要熟悉这个区域的功能是做什么的。

安卓电路板的故障与其他电路板可能不太一样，因为手机主板的问题多为声音、显示、按键及识别功能异常，而对于这些异常的解决其实都不难，难就难在拆机跟检查上。

安卓手机电路板正面功能区块图上图为安卓手机主板的正门区域功能说明，该电路板正面分为几大主要区块，分别是电源IC、字库、图像IC、G网CPU音频等。

这是一颗黑莓的电源管理芯片首先，电源IC电源损坏的直接故障现象在开关机方面，无法开机或自动关机、大电流现象等都有可能是这个IC损坏或假焊。

何为假焊?假焊的意思就是IC看似焊接成功了，但是引脚引线依旧能够从焊接口拔出。

字库/eMMC芯片字库损坏现象比较少见，通常字库损坏会出现手机无法开机及写入功能出现问题，如无法写进程序等。

在功能机时代，字库芯片主要是负责储存手机程序、控制信息及字库信息。

而在智能机时代，字库芯片已不单单只是这些作用，更恰当的说，智能机时代的字库芯片应该叫eMMC芯片。

字库芯片维修可以用同款字库代替，不需要同一手机型号。

新手的你能一眼看出哪颗是图像IC吗?图像IC，从名字上很容易就知道该芯片的功能。

图像IC主要负责图像的显示处理，其中包括拍照录像功能。

图像IC损坏的话，手机会出现白屏、花屏、及无法使用拍照功能等问题。

画圈这颗为G网CUG网CPU损坏的现象并不是无信号，打不了电话等问题上，与图像IC类似，G网CPU如果损坏或者假焊，那么手机除了无法正常开机外，还会出现白屏、开机画面定格、死机等故障。

2015年某手机的主板背面除了上诉介绍那些常见故障外，部分元件损坏也会出现类似的问题，所以手机电路板的故障排查不是专业人士的话，最好还是不要随意拆卸。

第一节不开机故障分析一、开机小电流5-15MA左右〔主要原因是CPU没有工作〕●时钟电路没有正常〔13M和32.768K〕----电压、AFC、频率●时钟晶体本身损坏；----更换晶体●时钟晶体产生了信号，但没有送到CPU;----查晶体输出到CPU之间的线路●时钟晶体供电不正常〔查电源或晶体供电管〕●复位电压不正常,主要是复位电路工作不正常(查电源电路或单独的复位管)●CPU供电不正常,通常是电源IC没有输出VCC电压或供电管本身没有供电引起●CPU本身损坏(直接更换)二、开机电流在30-60MA左右〔主要是逻辑电路工作不正常〕●字库电路工作不正常●供电不正常●复位不正常〔有加电复位和开机复位〕●片选不正常●数据线和地址线不正常●字库本身损坏，〔指字库部暂存或字库部断脚〕●CPU损坏〔指CPU断脚或控制器损坏,MOBLINK系列CPU坏会有80-150MA的死电流〕●字库的程序错乱。

三、开机大电流〔指按下开机键的电流比正常开机电流要大很多，200—600MA不等〕主要是电源供电负载漏电引起开机大电流，检修这类故障，要对电路熟悉或了解主板器件的功能和供电方式，在它们这些器件旁通常有大个的电容，这些电容的正极就是供电端，测电容正极电路的反向阻值，即可知道这条供电线是否漏电。

四、加电就大电流〔指把电源夹在主板的正负极就漏电〕主要是直接由电池供电的元件损坏引起，如功放电路，电源电路，供电管，充电电路，与电源线相连的对地小元件等。

第二节不能关机不能关机：指手机可以开机，功能正常，但是不能关机〔故障通常出在关机电路〕●关机电路中的元件损坏●CPU 损坏●主板关机电路有断线〔电源到CPU或关机管到电源断线〕●电源IC损坏第三节自动开机自动开机：加电就开机了手机开机有两种方式，一种是高电平开机，另一种是低电平开机。

第一种方式：高电平开机开机线的一端被强加了一个高电平引起。

故障主要是由电源IC，开机管电路，与尾插电路引起。

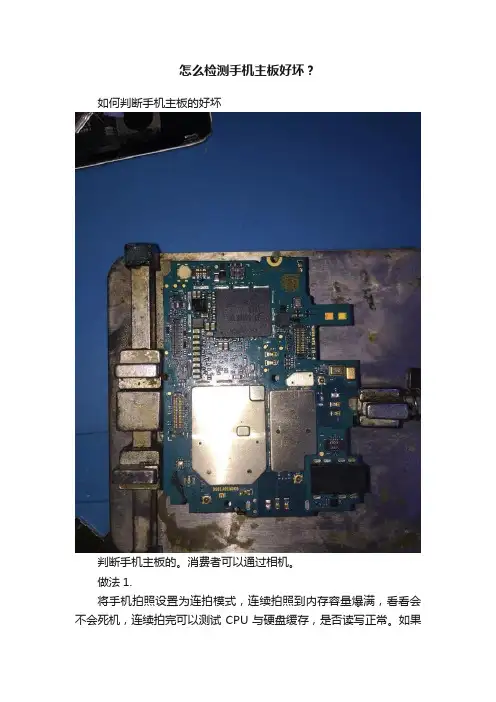

怎么检测手机主板好坏？
如何判断手机主板的好坏
判断手机主板的。

消费者可以通过相机。

做法1.
将手机拍照设置为连拍模式，连续拍照到内存容量爆满，看看会不会死机，连续拍完可以测试CPU与硬盘缓存，是否读写正常。

如果
可以长时间拍摄照片，就说明CPU与硬盘之间是没问题的。

插卡拨打电话，并用第二步电话，接通后变换免提与正常通话，测试听筒与麦克风，你听或者对方是否可以，听的清楚通话。

数据线连接电脑，测试是否可以。

驱动正常可以安装充电也可以，就说明通讯没问题。

开机把电量充满，放一天，正常的电量损耗不多。

如果2个多小时甚至更少时间就说明，主板漏电。

希望可以帮助到您。

GSM手机故障检修方法：①询问法。

指接到故障机后，首先要问用户该故障机出现故障的原因，然后根据故障原因初步判断手机的故障部位，如顾客表明手机是由于摔过后导致的不开机，那么就可以初步判断为电源或CPU虚焊；若顾客说明手机是由于进水后导致的不开机，并且是当时就已经不开机了，那么就可以初步判断为电源或CPU损坏；若进水后过了几个月才导致的不开机，则可初步判断为电源或CPU虚焊。

因此作为手机维修人员，接机询问顾客故障原因很重要，能缩短维修时间。

②观察法。

指观察故障机的外观来判断故障轻重或故障难度。

比如，从外观看手机外壳，裂纹较大，则表明该故障机机板有断线可能。

从外观看主机已经长绿毛，则表明机板已严重损坏等。

③对比法。

指用相同型号的手机来作为参考。

如，发现故障机某处电压可能有问题，可通过测量一台相同型号的正常手机的相同部位的电压来判断故障机是否正常。

④替换法。

指用相同或相似的元器件或部件替代故障件来判断故障机。

如，手机打电话时不能送话，其它功能一切正常，则可用另一好的送话器替代原装送话器，从而判断是否送话器不正常或损坏引起的不送话故障。

替代法在手机维修当中经常用到，替换元器件的规律是只要外型和引脚相同都可以代换一试。

⑤补焊法。

是指对可能出现故障的元器件用电烙铁或热风枪进行加焊。

此法一般应用在虚焊的部位如某故障机开机后一切正常，但当按到某个按键时，手机就关机，表明该按键的对面的芯片或元器件有虚焊，对有外引脚的元器件，可用电烙铁进行加焊，对于BGA 芯片，可用热风枪进行吹焊。

⑥飞线法。

指利用金属导线连接某两点来达到修复故障的目的。

如，某手机上电无电流反应，则表明电池正极到主板断线，此时可用一根导线从电池触片正极飞线到主板电路中较大电容的非地端，直至有电流反应即可。

⑦感温法。

针对大电流故障而采用的一种方法。

因为在电路中只要出现大电流，一般都会出现发热现象。

因此我们可以通过感觉手机主板中的发热点或发热芯片判断故障部位。

判断手机故障常用的检修技巧来源：智能手机推荐 判断手机故障常用的检修技巧一、询问法当拿到一部故障手机时，首先询问用户。

在什么样的情况下出现了故障，是否被修过等。

针对用户反映的情况以及故障的现象。

判断故障发生的部位。

如被摔过的手机，应考虑手机芯片虚焊、断点、元件脱落、线路板断裂等；进水机。

考虑电源模块损坏，铜箔及管脚生锈、腐蚀、断线；被人修过的手机，注意芯片是否动过或掉换。

元件有无装错等。

二、直观法通过询问后再进行直观检查，可发现一些故障。

如摔过的机器外壳有裂痕。

重点检查线路板上对应被摔处的元件有无脱落、断线；进水机主板上有无水渍，甚至生绣。

引脚间有无杂物等；按键不正常，看按键点上有无氧化引起接触不良；用吹气法判断送话和话筒是否正常。

三、电阻法平时注意收集一些手机某些部位的对地电阻值。

如电源簧片、供电滤波电容、SIM卡座、芯片焊盘、集成电路引脚等对地电阻值。

在检修手机时，可根据某点对地电阻值的大小来判断故障。

如某一点到地的正常电阻是10kΩ，故障机此点的电阻远大于十千欧或无穷大。

说明此点已断路，如电阻为零说明此点已到地短路：电阻法还用于判断线路之间有无断线以及元件质量的好坏。

四、电压法正常的手机，相应点电压是一个固定的数值，一旦手机损坏，故障处的电压值必然发生变化，通过检测电压值是否正常。

很快找到故障发生部位。

如某处电压为零。

说明供电电路有断路；某处电压比正常值低，只要供电正常。

说明负载有问题；在测量电压时。

还要注意是连续的直流供电。

还是脉动直流供电。

五、电流法维修电源上电流表显示的数值。

是手机工作时各单元电路电流总和，不同工作状态下的电流基本上是有规律的。

如手机出现故障。

电流必然发生变化，有经验的维修人员通过不同的电流值，可以大致判断出故障的部位。

如加电即有几十毫安的电流。

说明与电源正极连接的元件漏电；若加电电流大于500毫安。

说明CPU或电源、功放、电源滤波电容等元器件有击穿短路。

六、比较法有比较才能鉴别。

手机主板坏了如何自己动手修理手机主板坏了如何自己动手修理虽然手机精密化以及集成化之后，的确越来越脆弱，但并不等于进水或磕碰之后就意味着整块主板都完蛋了，实际上多发的情况仍然是某个元件的针脚虚接、翘起、变形或者是主板内部的印刷电路断裂等等，这些情况都是可以单独维修的，完全没到更换整块主板的程度。

以我们最熟悉的iPhone为例，一块书签大小的主板正反两面密布了几十个元件，内部还有6-7层印刷电路，跌落或进水之后可能引发的状况非常多，而故障的表象也是千差万别的，对于有责任心的维修人员来说，需要按照故障的症状进行一个个的排除，测量每一个元件周围的电压，这本身就是一个需要耗费大量时间的细心活。

如果非常幸运的找到了出现问题的元件，更换起来就更麻烦了，在指甲盖大小的区域进行操作，最大的难题是要应付密如筛网的针脚触点。

以iPhone的处理器为例，针脚规格为40x34，也就是说要确保1360个针脚没有一个虚接的，可想而知工作量有多大。

如果是进水的机器，在检测和更换部件的同时，还要进行超声波除垢的工作，因为进水的同时会引起污渍、发霉等一系列问题，更加棘手。

由此看来，更换一个部件无论从时间还是精力上来说，都远比更换主板更加费劲，具体一点来说，更换主板也许只需要5-10分钟就能完成，而且基本不存在返工的可能;但换一个元件外加超声波作业，可能需要2-3个小时才能完成。

所以当你听到你的故障手机仅仅需要更换某个部件的时候，不仅要为少支出的几百元感到高兴，更要感谢维修人员的责任心。

责任心之外，利益原因也是很多维修人员喜欢直接换主板的一个驱动力，对于一块完整的主板来说，即便上边某几个元件坏了，依然有剩下的正常元件可以拆下来作为维修备件，其利用价值也是非常大的，换下来的“坏主板”也可以通过特殊渠道继续流通，而且价格不菲，所以很多维修人员都会做起这种“二手生意”，利润比维修手机本身更赚钱。

总之，对于维修人员来说，直接换主板不仅省时省力，而且赚钱加倍，那么对于没有专业知识与检测仪器的普通用户来说，应该如何应对呢?1、到专业正规的地方去检测维修，虽然可能会有检测费，但更有保障。

常见手机故障检修和判断的基本方法主要介绍一些手机维修时常见的故障及其检修故障的基本方法、判断故障的大致范围及手机维修的一般技巧，使得在维修过程中能快速查询到故障的部位、快速排除故障。

一、自动开机、自动关机（自动断电）1．加电后，不按开机键就自动开机了：主要由于开关键对地短路或开机线上其它元器件对地短路造成（低电平开机）,如电源IC、CPU等等元器件2．振动时自动关机或轻轻碰撞后关机发生关机：大多数主要是由于电池与电池触片间接触不良引起。

另外CPU、FLASH、电源等器件假焊造成的自动关机。

3．按键开、关机：一种是只要不按键盘，手机不会关机，一按键盘手机就自动关机，主要是由于CPU和存储器虚焊，对CPU及存储器加焊接一般可解决问题；另外一种是周而复始的自动开关机，这种情况是由于32.768M的时钟晶振假焊、CPU、FLASH等假焊或不良造成。

（康佳INFINEON平台这种故障较多）4．发射关机：手机一按发射键就自动关机，主要是由于功放部分（或功控）故障引起，如功放损坏、断路等；若功放正常，是由于电源IC带负载能力差引起，更换即可。

二、不开机1、加电后按开机键，无任何电流反映，多为电池簧片接触不良或开机键开路；若用万用表测量到电压已加到电源块上，说明电源块虚焊或损坏。

2、按开机键观察电流若为10mA左右，多是13M没工作。

3、按开机键观察电流若为50mA左右，大多是软件或逻辑电路的问题，重写软件，加焊逻辑电路。

4、加电源后电流大，多为功放，可取下供电电路中的电感实验（如INFINEON平台中L11）；5、加电源按开机键大电流，多是电源、CPU击穿短路损坏；大电流的判断方法：降低供电电压，使电流在200mA左右，加电一段时间触摸电路板上的元件，哪个发热既是损坏的元件。

（注意：这个方法一定要注意电压不要太高，否则可能会使故障扩大）三、不上网不上网可分为有信号不上网、无信号不上网两种情况。

手机接收比发射超前3个时隙，约18ms，手机接收到基站信号后，再发射信号到基站实行网络注册，手机是先接收后发射，有时手机接收是好的就有信号条显示，但有一些手机必须等到进入网络后才有信号条显示，也就是发射影响到接收，对这类手机的故障范围判断只有用手动搜网，如果能搜到网络就证明接收电路基本正常，主要查发射电路，如果搜不到就先查接收电路。

只需要学会这三种方法就能准确判定手机主板故障
在对手机主板维修中针对供电、控制、信号三个要索进行测试，就能判定来手机的故障范围。

1. 供电对于手机单元电路故障，首先要检查供电电压是否正常，是否能够输送到单元电路，如果供电不正常首先检查供电电压。

2. 信号在实际维修工作中，主要检查单元电路中信号的处理过程，尤其是关键的测试点。

3．控制手机大部分电路的工作是受控的，受谁控制呢？CPU。

翻盖手机如果合上翻盖，LCD会不显示，这就是控制信号的作用。

在单元电路中，控制信号的工作与否关系着单元电路是否能够正常工作，这也是单元电路故障维修中的关键测试点。

这三种方法，在手机维修中可以适用于所有手机的故障维修，主要是要掌握好方法和技巧。
