屋面檩条计算书

  • 格式：docx
  • 大小：19.46 KB
  • 文档页数：2

屋面檩条计算书

一、参考规范

《GB 50017-2003 钢结构设计规范》

《GB 50009-2001 建筑结构荷载规范》

《CECS 102:2002 门式钢架轻型钢结构设计规程》

二、构件几何信息

1）几何尺寸

檩条截面类型：内卷边C型

截面高度H：280 mm截面宽度B：75 mm

卷边宽度A：20mm 檩条厚度T：2.5 mm

檩条跨度s：7000 mm

檩条间距：1500.0 mm

屋面坡度5.00%

2）计算条件

墙梁类型：简支

拉条数量：2

墙梁开口方向：开口向下

墙梁端部连接孔数量：2

墙梁端部连接孔直径：13.5 mm

墙面板能否阻止外翼缘侧向失稳：是

墙面板能否阻止内翼缘侧向失稳：否

3）荷载信息

恒载标准值（含檩条自重）：0.600 kN/m^2

活载标准值：0.500 kN/m^2

基本风压：0.650 kN/m^2

地面粗糙度类别：B

屋脊标高：10.20 m

三、材料特性

材料牌号：Q235B

屈服强度𝑓𝑦：235.0 MPa

抗拉强度设计值𝑓：205MPa

抗剪强度设计值𝑓：120 MPa

弹性模量𝐸：2.06x105 MPa

四、验算

1） “1.2恒载+1.4活载”作用下的强度验算

A）抗弯强度验算

角点1的应力σ1=Mx/Wxe1+My/Wye2：-162.04 MPa

角点2的应力σ2=Mx/Wxe1-My/Wye1：-160.51 MPa

角点3的应力σ3=-Mx/Wxe2-My/Wye1：149.53MPa

角点4的应力σ4=-Mx/Wxe2+My/Wye2：148.00 MPa 截面上的最大压应力σc_max：-162.04 MPa

截面上的最大拉应力σt_max：149.53MPa

截面上的最大正应力σmax ：162.04MPa

钢材强度设计值f ：205.00 MPa

抗弯强度验算应力比0.7904，满足条件

B）抗剪强度验算

檩条端部腹板净截面An：632.50 mm^2

剪应力τ=V/An：11.77MPa

钢材抗剪强度设计值fv：120.00 MPa

抗剪强度验算应力比：0.0981，满足条件

C）构造验算：卷边刚度校核

卷边宽厚比：8.00

翼缘宽厚比：30.00

卷边最小宽厚比：8.0

卷边最大宽厚比：12.0

满足要求

2）“1.0恒载+1.4风载”作用下的整体稳定性验算

A）檩条的整体稳定性计算

角点1的整体稳定验算应力σ1： 54.16 MPa

角点2的整体稳定验算应力σ2 ：54.78 MPa

角点3的整体稳定验算应力σ3 :-54.48MPa

角点4的整体稳定验算应力σ4：-55.10MPa

截面上的最大压应力σc_max：-55.10 MPa

截面上的最大拉应力σt_max：54.78MPa

截面上的最大正应力σmax：55.10MPa

钢材强度设计值f ：205.00 MPa

整体稳定验算应力比0.2688，满足条件

3）挠度验算

仅验算“1.0恒载+1.0活载”作用下的沿强轴的挠度

恒荷载标准值q_d 0.900 kN/m

活荷载标准值q_L 0.750 kN/m

线荷载设计值q 1.650 kN/m

屋面倾角θ 度 2.862

沿弱轴线荷载qy 1.648 kN/m

绕强轴的截面惯性矩Ix mm^4 12480106.2

跨中最大挠度v 20.0mm

容许挠度[v] 46.667 mm

挠度验算应力比：0.429满足条件

合集下载

檩条设计

檩条设计

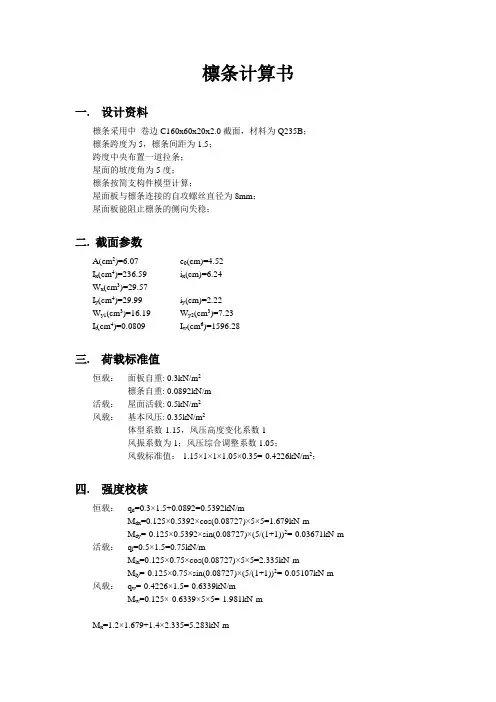

檩条计算书

一. 设计资料

檩条采用中 卷边C160x60x20x2.0截面，材料为Q235B；

檩条跨度为5，檩条间距为1.5；

跨度中央布置一道拉条；

屋面的坡度角为5度；

檩条按简支构件模型计算；

屋面板与檩条连接的自攻螺丝直径为8mm；

屋面板能阻止檩条的侧向失稳；

二. 截面参数

A(cm2)=6.07 e0(cm)=4.52

Ix(cm4)=236.59 ix(cm)=6.24

Wx(cm3)=29.57

Iy(cm4)=29.99 iy(cm)=2.22

Wy1(cm3)=16.19 Wy2(cm3)=7.23

It(cm4)=0.0809 Iw(cm6)=1596.28

三. 荷载标准值

恒载： 面板自重: 0.3kN/m2

檩条自重: 0.0892kN/m

活载： 屋面活载: 0.5kN/m2

风载： 基本风压: 0.35kN/m2

体型系数-1.15，风压高度变化系数1

风振系数为1；风压综合调整系数1.05；

风载标准值：-1.15×1×1×1.05×0.35=-0.4226kN/m2；

四. 强度校核

恒载： qd=0.3×1.5+0.0892=0.5392kN/m

Mdx=0.125×0.5392×cos(0.08727)×5×5=1.679kN·m

Mdy=-0.125×0.5392×sin(0.08727)×(5/(1+1))2=-0.03671kN·m

活载： ql=0.5×1.5=0.75kN/m

Mlx=0.125×0.75×cos(0.08727)×5×5=2.335kN·m

Mly=-0.125×0.75×sin(0.08727)×(5/(1+1))2=-0.05107kN·m

风载： qw=-0.4226×1.5=-0.6339kN/m

Mw=0.125×-0.6339×5×5=-1.981kN·m

建筑结构丨图文详解钢结构檩条及其计算方法

建筑结构丨图文详解钢结构檩条及其计算方法

建筑结构丨图文详解钢结构檩条及其计算方法

★ 檁条的截面形式

★ 实腹式檁条的截面形式

● 实腹式冷弯薄壁型钢截面在工程中的应用很普遍。其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。

● 直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。斜卷边Z形钢存放时可叠层堆放，占地少。做成连续梁檩条时，构造上也很简单。

★ 檩条的荷载和荷载组合

● 1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；

● 1.2×永久荷载+1.4×施工检修集中荷载换算值。

当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合： ● 1.0×永久荷载+1.4×风吸力荷载。

★ 檩条的内力分析

● 设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。

● 在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分量qx 、qy。

● C型檩条在荷载作用下计算简图如下：

● Z型檩条在荷载作用下计算简图如下：

★ 檩条的内力计算

★ 檩条的截面验算—强度、整体稳定、变形

强度计算—按双向受弯构件计算

当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面：

截面1.2.3.4点正应力计算公式如下：

★ 整体稳定计算

当屋面不能阻止檩条的侧向失稳和扭转时(如采用扣合式屋面板时)，应按稳定公式验算截面：

★ 变形计算

实腹式檩条应验算垂直于屋面方向的挠度。

对卷边槽形截面的两端简支檩条：

对Z形截面的两端简支檩条 ：

★ 容许挠度[v]按下表取值

★ 檁条的构造要求

● 当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。当檩条跨度大6m时，应在檩条跨度三分点处各设置一道拉条。

● 拉条的作用是防止檩条侧向变形和扭转并且提供x轴方向的中间支点。此中间支点的力需要传到刚度较大的构件为此，需要在屋脊或檐口处设置斜拉条和刚性撑杆。

檩条验算1

檩条验算1

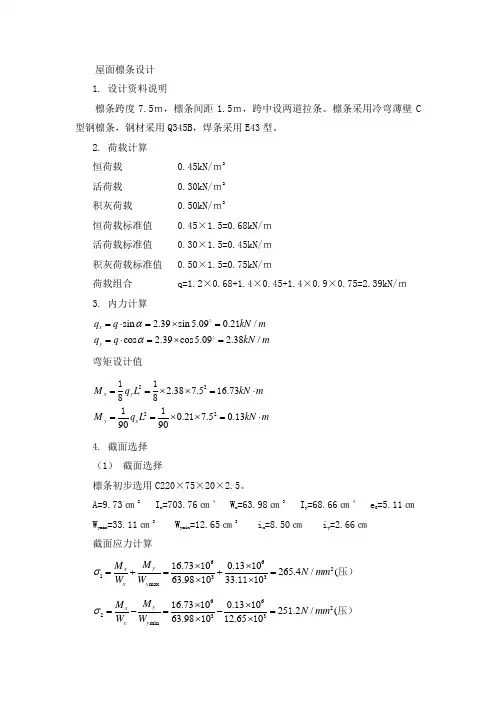

屋面檩条设计

1. 设计资料说明

檩条跨度7.5ｍ，檩条间距1.5ｍ，跨中设两道拉条。檩条采用冷弯薄壁C型钢檩条，钢材采用Q345B，焊条采用E43型。

2. 荷载计算

恒荷载 0.45kN/ｍ2

活荷载 0.30kN/ｍ2

积灰荷载 0.50kN/ｍ2

恒荷载标准值 0.45×1.5=0.68kN/ｍ

活荷载标准值 0.30×1.5=0.45kN/ｍ

积灰荷载标准值 0.50×1.5=0.75kN/ｍ

荷载组合 q=1.2×0.68+1.4×0.45+1.4×0.9×0.75=2.39kN/ｍ

3. 内力计算

sin2.39sin5.090.2/cos2.39cos5.092.38/xyqqkNmqqkNmoo1

弯矩设计值

22222.387.56.73880.27.50.39090xyyxMqLkNmMqLkNm1111111

4. 截面选择

（1） 截面选择

檩条初步选用C220×75×20×2.5。

A=9.73㎝2 Ix=703.76㎝4 Wx=63.98㎝3 Iy=68.66㎝4 e0=5.11㎝

Wymax=33.11㎝3 Wymin=12.65㎝3 ix=8.50㎝ iy=2.66㎝

截面应力计算

66233max6.7300.30265.4/(63.98033.0yxxyMMNmmWW11111压）1111

662233min6.7300.3025.2/(63.9802.650yxxyMMNmmWW11111压）111

66233min6.7300.3027.8/63.9802.650yxxyMMNmmWW111111（拉）111

（2） 受压板件的稳定系数

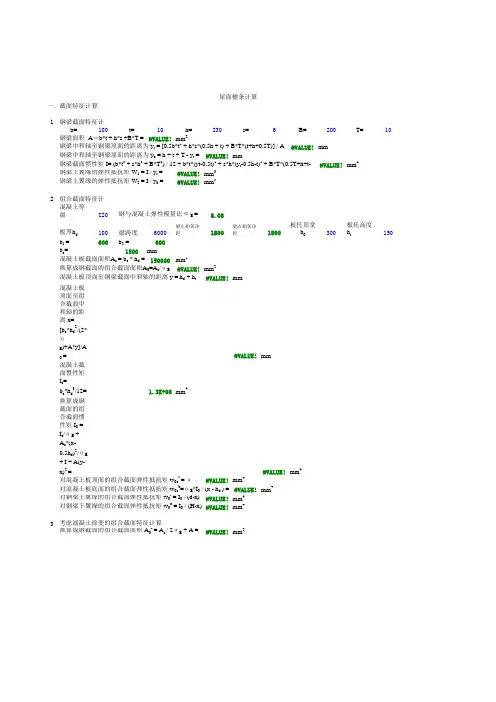

屋面檩条计算
