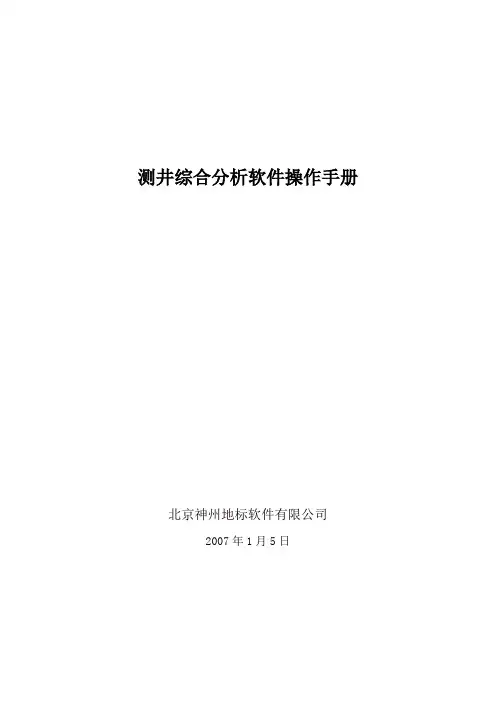

测井综合分析软件操作手册北京神州地标软件有限公司2007年1月5日第一章，数据管理一：主窗口菜单启动：主要由File->New来实现它。
本软件可以用Las格式的井数据，操作如下选择File->New菜单，弹出以下对话窗，并且选择多个井数据：上图中先利用”…”按钮选择las数据所在的目录，然后在左边列表中选择一到多口井的las 井数据，然后确定将要显示的场景所保存的目录和名字，然后选择Ok(打开)，此时可以见到在主窗口左边出现以场景名为根节点的数据树，此时可操作数据树显示相关数据。
二：资源管理器中las数据的右键菜单驱动。
选择其中的“选择程序“，在打开的对话窗中寻找到syn.exe,即可以把该las格式的井数据打开（注意此种打开方式也适合于场景名，亦即场景名的右键菜单中选启动程序）。
三：File-Open:对已经显示保存的数据可以使用该菜单将其打开。
然后在打开的图形中继续工作。
另外对以前保存的场景也可以在资源管理器中利用器右键菜单启动。
四：File-Save：对于显示在工作区中的图形可以使用该菜单项以缺省名将其保存，供以后文件打开时使用。
五：File->Save As：对于显示在工作区中的图形可以使用该菜单项打开一文件保存对话窗以自己定义的名字保存，供以后文件打开时使用。
第二章数据树的操作数据导入完成后，就可以开始对数据树进行操作了，数据树具有如下形式：下面对各种类型节点进行介绍。
第一节根节点：如数据树图中的bbbbbbb，它的弹出菜单如下Standardize：:对各井数据进行标准化，其所以把井数据的标准化功能放在这里，是因为标准化是在标准井和校正井之间进行的，而根节点包含了多口井的数据，按面向对象的原理，应该放在这里合适，所谓非标准井，是指井中的曲线存在系统误差，标准井是指井中的曲线不存在系统误差，通过做频率直方图的方法，可以计算系统误差有多大，从而在非标准井中减去系统误差，达到校正的目的。

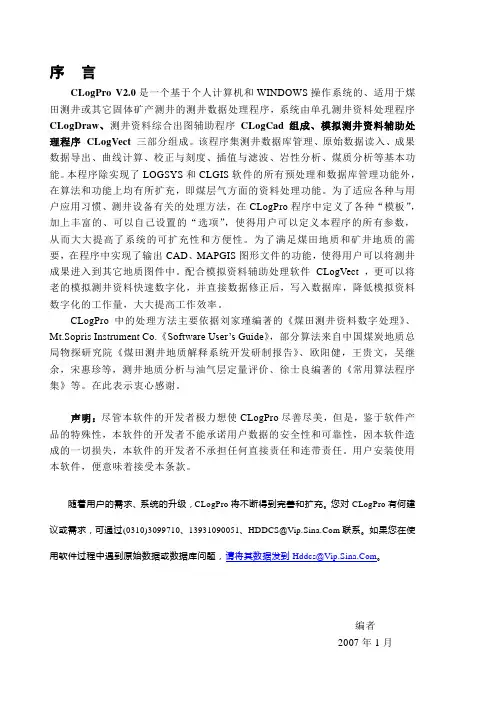

序言CLogPro V2.0是一个基于个人计算机和WINDOWS操作系统的、适用于煤田测井或其它固体矿产测井的测井数据处理程序，系统由单孔测井资料处理程序CLogDraw、测井资料综合出图辅助程序CLogCad组成、模拟测井资料辅助处理程序CLogVect 三部分组成。
该程序集测井数据库管理、原始数据读入、成果数据导出、曲线计算、校正与刻度、插值与滤波、岩性分析、煤质分析等基本功能。
本程序除实现了LOGSYS和CLGIS软件的所有预处理和数据库管理功能外，在算法和功能上均有所扩充，即煤层气方面的资料处理功能。
为了适应各种与用户应用习惯、测井设备有关的处理方法，在CLogPro程序中定义了各种“模板”，加上丰富的、可以自己设置的“选项”，使得用户可以定义本程序的所有参数，从而大大提高了系统的可扩充性和方便性。
为了满足煤田地质和矿井地质的需要，在程序中实现了输出CAD、MAPGIS图形文件的功能，使得用户可以将测井成果进入到其它地质图件中。
配合模拟资料辅助处理软件CLogVect ，更可以将老的模拟测井资料快速数字化，并直接数据修正后，写入数据库，降低模拟资料数字化的工作量，大大提高工作效率。
CLogPro中的处理方法主要依据刘家瑾编著的《煤田测井资料数字处理》、Mt.Sopris Instrument Co.《Software User’s Guide》，部分算法来自中国煤炭地质总局物探研究院《煤田测井地质解释系统开发研制报告》、欧阳健，王贵文，吴继余，宋惠珍等，测井地质分析与油气层定量评价、徐士良编著的《常用算法程序集》等。
在此表示衷心感谢。
声明：尽管本软件的开发者极力想使CLogPro尽善尽美，但是，鉴于软件产品的特殊性，本软件的开发者不能承诺用户数据的安全性和可靠性，因本软件造成的一切损失，本软件的开发者不承担任何直接责任和连带责任。
用户安装使用本软件，便意味着接受本条款。
随着用户的需求、系统的升级，CLogPro将不断得到完善和扩充。
钻井现场常用软件使用说明和总结★钻井现场常用软件使用说明和总结★最近和钻井院的老同学聚会时，我让他介绍工作经验他说“到了工作单位上才发现以前大学的时光白浪费了，特别是大四签工作以后拿半学期”他向我推荐重点学习一些钻井方面的应用软件。
即使看看介绍到了单位上你也会受益匪浅！至少你听过，知道它有什么功能！这就比别人强！为此我在网上总结了现在现场应用较多的钻井软件和大家分享！大家有什么不懂得和我联系！（就算是本人向即将工作的师兄师弟们送的小礼物，以后这用到了到这里来回贴阿，为了你的前途建议你花点时间全部看完！）1、Sysdrill钻井设计软件版本 2002平台 Windows简介Paradigm的钻井设计软件86. CEMPRO.v3.2.1版本 3.2.1平台 Windows简介一款优化钻井液浆替换法软件，主要用来固井作业时的流体力学分析。
2、CEMVIEW 2.0.0固井作业软件版本 2.0.0平台 Windows简介一款直观、功能强大的计算固井作业所需材料、使用量、成本的软件。
3、TADPRO 3.2.1版本 3.2.1平台 Windows简介计算钻井平台各种施工如扭距，拖拉，钻孔的参数，防止危险事故发生。
可视化的3D井孔，井钻。
可自动生成Word报告。
含有多种模型参数供调用。
4、PowerLog 2.61a版本 2.61a平台 Windows简介一套专业的油井勘探记录分析工具！对从发现到开发的数据进行详细的分析和证明，以达到准确。
5、Vcpk压井系统版本 1.0平台 Windows简介Vcpk系统是由西南石油学院钻井实验室开发设计制作的。
Vcpk 系统以一种全新的压井理论进行压井。
有效的控制了在生产实践中的不安全因互素出现，导致违规操作。
6.SlimHyd是一套钻井水力学软件各种类型井眼（包括小井眼）循环系统压力计算、钻头压降、井眼清洁状况、最低循环排量设计、喷嘴优化、测斜数据处理7.Wellead 井眼轨迹设计软件各种类型井眼轨迹设计、跟踪计算、误差分析、防碰扫描和显示8.Tadpro 摩阻和扭矩分析软件各种类型井眼钻压设计、钻柱强度校核、各种工况的管柱弯曲状态及动态模拟、各种工况的摩阻扭矩及动态模拟大钩载荷、钻机负荷预测9.SlimHyd 钻井水力学软件各种类型井眼（包括小井眼）循环系统压力计算、钻头压降、井眼清洁状况、最低循环排量设计、喷嘴优化、测斜数据处理10.Cempro 固井设计和监测软件各种类型井眼的固井排量设计、循环系统压力计算、流型分析、体积计算、U型管效应、测井井径处理、测斜数据处理、施工动态模拟11.CemView 固井作业工具包井眼和管柱建立向导、井眼和井内流体图形显示、体积计算、添加剂计算和管理、成本计算和水泥浆配方、报表标准化12.CasingDesign 套管设计和强度校核软件各种类型井眼的套管载荷计算、管材设计、强度校核（等安全系数法、双轴应力、三轴应力模型）13.CentraDesign 扶正器安装设计和套管居中度分析软件各种类型井眼扶正器安装位置设计和套管居中度分析14.CasingRun 下套管软件各种类型井眼套管起下钻（可考虑旋转）载荷分析、下钻的可行性分析、大位移井的漂浮下套管设计15.SurgeMod 起下钻和起下套管安全速度分析软件各种类型井眼的起下钻和起下套管柱时的井筒压力剖面、保证井眼完整性的最大允许速度设计16.Cleanup 完井液和洗井液顶替模拟软件各种类型井眼的完井液和洗井液排量设计和顶替过程动态模拟UnRiskIT 钻井风险经济评价各种类型井眼钻井风险分析、欠平衡钻井的经济可行性分析，使用蒙特卡罗模型17.Hubs 欠平衡钻井设计和监测软件各种类型流体钻井（包括气体钻井）的设计、分析、地层出水/油/气处理、相变、快捷排量设计、排量优化设计18.Drillworks 地层压力预测软件1、标准版本Standard：使用测井数据进行三个地层压力的预测，3D显示2、专业版本Pro：除测井资料外，还可以使用地震数据进行三个地层压力的预测；井壁稳定性分析3、专家版本Expert：通过盆地建模，可以进行各种地层（如碳酸岩）的地层压力预测19基于IADC的钻井报表管理系统IADC（International Association of Drilling Contractors）钻井工程报表是国际钻井承包商协会制定的钻井生产报表，IADC报表融入了先进的管理理念，现已被世界各大油公司广泛采用。

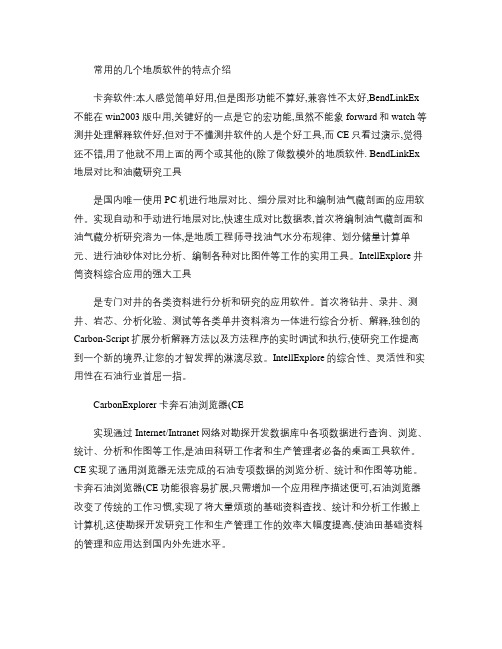

常用的几个地质软件的特点介绍卡奔软件:本人感觉简单好用,但是图形功能不算好,兼容性不太好,BendLinkEx 不能在win2003版中用,关键好的一点是它的宏功能,虽然不能象forward和watch等测井处理解释软件好,但对于不懂测井软件的人是个好工具,而CE只看过演示,觉得还不错,用了他就不用上面的两个或其他的(除了做数模外的地质软件. BendLinkEx 地层对比和油藏研究工具是国内唯一使用PC机进行地层对比、细分层对比和编制油气藏剖面的应用软件。
实现自动和手动进行地层对比,快速生成对比数据表,首次将编制油气藏剖面和油气藏分析研究溶为一体,是地质工程师寻找油气水分布规律、划分储量计算单元、进行油砂体对比分析、编制各种对比图件等工作的实用工具。
IntellExplore 井筒资料综合应用的强大工具是专门对井的各类资料进行分析和研究的应用软件。
首次将钻井、录井、测井、岩芯、分析化验、测试等各类单井资料溶为一体进行综合分析、解释,独创的Carbon-Script扩展分析解释方法以及方法程序的实时调试和执行,使研究工作提高到一个新的境界,让您的才智发挥的淋漓尽致。
IntellExplore的综合性、灵活性和实用性在石油行业首屈一指。
CarbonExplorer 卡奔石油浏览器(CE实现通过Internet/Intranet网络对勘探开发数据库中各项数据进行查询、浏览、统计、分析和作图等工作,是油田科研工作者和生产管理者必备的桌面工具软件。
CE实现了通用浏览器无法完成的石油专项数据的浏览分析、统计和作图等功能。
卡奔石油浏览器(CE功能很容易扩展,只需增加一个应用程序描述便可,石油浏览器改变了传统的工作习惯,实现了将大量烦琐的基础资料查找、统计和分析工作搬上计算机,这使勘探开发研究工作和生产管理工作的效率大幅度提高,使油田基础资料的管理和应用达到国内外先进水平。
Forward .NET平台是为了适应当今计算机网络技术的发展,满足油田测井公司、采油厂、研究院勘探开发测井精细解释、储层参数评价的需要,历经三年多精心开发完成的新一代测井地质综合应用网络平台。

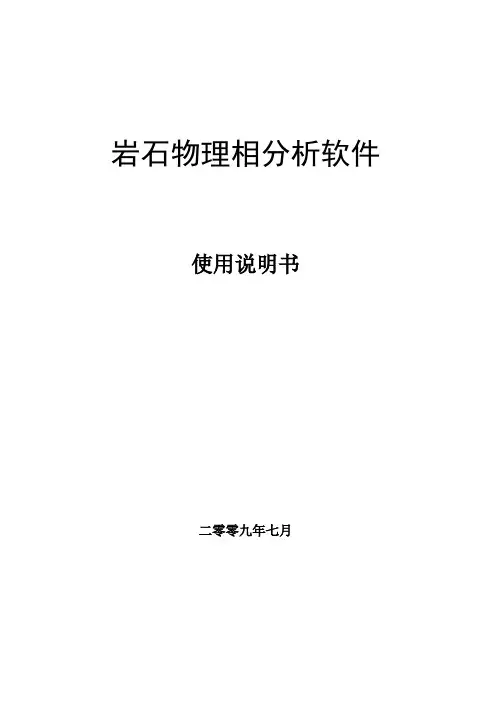

岩石物理相分析软件使用说明书二零零九年七月一、软件介绍及运行环境测井相解释软件系统是在微机上利用VC和FORTRAN语言环境编写的软件系统。
该系统软件运行环境：1）硬件环境：PII或以上处理器的微机，64M或更大的内存空间，800×600或更高分辨率的彩色显示器。
2）软件环境：Windows 9X、2000、XP等微软的操作系统，具备Visual C++编程环境。
二、软件的功能2.1数据转换1）实现LA（80）、Forward（文本）和自定义文本三种文件格式之间的互相转换：首先打开文件，通过数据文件的不同后缀确定读入的是哪类测井数据格式：（LA（80）格式——*.la、Forward（文本）格式——*.txt、自定义文本格式——*.dat）；然后保存为目标格式的数据文件即可，文件类型同样根据文件名后缀确定。
LA（80）为80条标准测井LA格式；Forward（文本）为Forward软件标准文本格式；自定义文本数据格式如下：（geng18.dat，/* */内的是注释）geng18 /*井名*/3 /*曲线条数*/2040.0000,2325.0000 /*起止深度*/0.1250 /*采样间隔*/END /*间隔字符*/#DEPTH GR CAL AC2040.000 83.46900 27.41300 250.867002040.125 88.47100 27.60300 247.289002040.250 95.17619 27.60300 239.789792040.375 101.45760 27.53900 238.608602040.500 107.49319 27.43500 241.652392040.625 112.64719 27.36700 249.787802040.750 116.48000 27.31000 260.840612040.875 118.53200 27.35800 270.811222041.000 118.70020 27.47900 276.277402041.125 117.40440 27.51400 275.683012041.250 115.06059 27.49000 269.69260……………2）将地质相等数据插入井数据中：首先点击文件—>打开，打开原始井数据文件，可选择将岩性类型插为单条和多条两种情况，点击插入新曲线—>单条曲线，选择岩心曲线或解释岩性曲线，可分别将岩心分析岩性资料输入为一条曲线；点击插入新曲线—>多条曲线可将岩心分析岩性资料输入为多条曲线，每一类岩性输入为一条曲线，这样可便于成果图输出，最后点击文件—>保存即可。
目录简介 (1)第一章软件的安装 (2)第二章软件使用说明 (4)第一节综述 (4)第二节采集设置 (4)第三节仪器设定与检测 (4)3.1检测串口 (4)3.2主控设定与编码 (5)3.3泵压开关设定 (6)3.4读取仪器编号 (6)3.5测斜探管检验 (6)3.6伽玛探管设置和检验 (6)第四节回放 (7)4.1回放选择 (7)4.2、回放设定 (7)4.3、打开文件 (7)第五节解码 (7)5.1地面设定 (7)5.2角差输入和测斜探管零长输入 (8)5.3解码 (8)第六节测井数据相关操作 (8)6.1校深 (8)6.2设置悬重门限： (9)6.3查看井深相关信息 (9)6.7垂深的计算 (10)6.8实时数据查看、编辑、导出 (11)6.9实时数据处理 (11)6.10伽玛图的查看 (11)6.11起出仪器后读取探管中记录数据 (12)6.12伽玛打印 (12)第七节其他功能 (14)7.1使用时间 (14)7.2测斜记录 (14)7.3消息 (14)7.4向司显发送信息、司显断电、上电 (14)简介本软件是为配合SLWD-1无线随钻测井仪而设计的。
软件采用图形化的用户界面，具有界面友好，运行效率高，对计算机系统适应广泛，操作简便的特点。
主要功能有：系统设置、探管标定与测试、数据的存储与回放等。
软件对硬件配置的要求不高，当前的主流计算机均可满足软件运行需求：串口：RS-232串口一个操作系统：WINDOWS系列操作系统（如9x、ME、2000、XP）第一章软件的安装将光盘插入光驱后，运行盘内swlwdxxx目录下的Setup程序(XXX为程序版本号)，此时安装程序应显示安装提示，如图1-1-1。
安装程序准备工作完成后，显示图1-1-2所示的窗口，提示用户可以进行下一步安装操作。
图1-1-1图1-1-21-1-2。
点击图中大图标继续点击继续，出现下图即为安装成功，点击确定退出。
图1-1-5第二章软件使用说明第一节综述本软件提供了对slwd-1系统进行操作的人机接口。

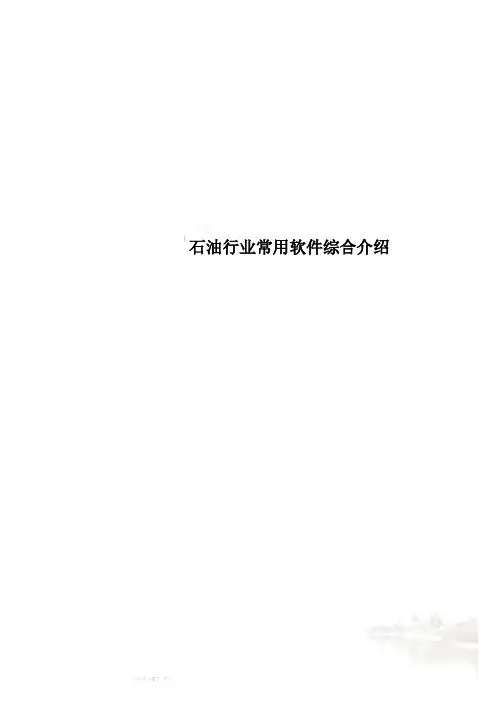

石油行业常用软件综合介绍石油行业常用软件综合介绍一、地质绘图、矢量化、CAD软件1. Geomap 3.2地质绘图软件包版本 3.2平台Windows 98/NT/2000/XP简介：GeoMap3.2适用于制作各种地质平面图（如构造图、等值线图、沉积相图、地质图等）、剖面图（如地质剖面图、测井曲线图地震剖面图、岩性柱状图、连井剖面图等）、统计图、三角图、地理图、工程平面图（公路分布图、管道布线图等）多种图形。
GeoMap地质制图系统能广泛应用于石油勘探与开发、地质、煤炭、林业、农业等领域，也是目前国内在石油地质上应用较广的CAD软件之一。
相关软件还包括以下几个专业制图系统：GeoCon 油藏连通图生成系统、GeoCol 综合地质柱状图编辑系统、GeoMapD油藏开发制图系统、GeoStra地层对比图编辑系统、GeoMapBank网上图文资料库管理系统、GeoReport地质多媒体汇报系统OE目标评价软件。
2. MAPGIS版本 6.5平台Windows 98/NT/2000/XP简介：图形矢量化及编辑软件,是一个大型工具型地理信息系统软件，可对数字、文字、地图遥感图像等多源地学数据进行有效采集、一体化管理、综合空间分析以及可视化表示。
可制作具有出版精度的复杂地质图，能进行海量无缝地图数据库管理以及高效的空间分析。
具有强大的图形编辑功能。
3. NDS测井曲线矢量化版本 4.16平台Windows 98/NT/2000简介：测井曲线矢量化,NDSlog、Ndsmap等4. SDI CGM Editor版本 2.00.50平台Windows简介：CGM绘图工具，包括图形转换及拼图。
与Larson CGM Studio相比，有以下优点：1、Larson将已作好的CGM文件，作为整体导入，不能修改; 2、Larson 添加的热区不能在同一文件的对象之间跳转。
而这些SDI CGM Editor都可以。
5. SDI CGM Office版本 2.00.50平台Windows简介：显示CGM v1 - v4, ATA, CGM+, PIP, WebCGM ，dwg/dxf, pdf, ps, hpgl, plt, emf, tiff, jpeg, png, bmp & xwd 文件。
测井软件Ver3.0使⽤⽅法测井软件第三版使⽤说明书⼀、软件的运⾏环境及安装1、软件的运⾏环境为WindowsXP系统2、软件的安装a、打开CQJGS-SN.txt⽂本⽂件，其中有10个序列号，选其中任何⼀个都可以作为安装序列号。
b、双击智能测井系统安装(060607).exe来进⾏安装，选择下⼀步，输⼊序列号进⾏安装，安装的路经⽤户可以选择，安装完毕后，在桌⾯上产⽣快捷图标。
以后执⾏桌⾯上的快捷图标即可。
c、安装AuTO CAD2004(最好使⽤该版本)，使⽤其它版本时，可能有意想不到的错误。
3、打印机的设置(针对EPSON LQ-1600K系列)使⽤该系列打印机时，仅安装LQ-1600K打印机驱动程序即可，然后将其纸张按如下进⾏设置：a、按开始\设置\打印机和传真\⽂件\服务器属性\创建新格式，格式描述中选英制，宽度输⼊0，然后按保存格式。
b、将LQ-1600K打印机设为默认打印机，并将可⽤纸张选为user。
⼆、软件的使⽤该软件具有数据采集、数据处理、成果图输出三⼤主要功能，现分别叙述如下：1、数据采集a、在数据采集前要先建⽴数据的存贮⽬录(即当前⼯作⽬录)，当前⼯作⽬录列在图标栏中，可⽤下拉箭头进⾏选择。
假如当前的⼯作⽬录是D：\TEST，设定的钻孔号为ZK100，则测井⽂件保存在D：\TEST\ZK100下。
当⼀条曲线测完，进⾏下⼀条曲线测量时，必须选择当前⼯作⽬录为D：\TEST，以保证每条测井曲线都保存在D：\TEST\ZK100中。
b、在参数设置\系统初值设定中，有原始值和刻度值两项选择(现场出图现在不能使⽤)据。
当选择原始值时，测量数据为原始数据，必须要经过数值计算才能转换为真实值。
当选择刻度值时，必须要将对应参数的标定系数正确输⼊，其测量结果才是对的，选择刻度值测量时，保存的⽂件有两个，⼀个是测量的原始数据(⽂件名为A.fld)，⼀个是刻度计算后的真实值(⽂件名为A-Kd.fld)。
