异径管规格及尺寸

- 1 - 异径碳钢三通规格型号

异径碳钢三通是管道系统中常用的管件之一，其具有连接不同规格的管道的功能。在实际应用中，选择合适的异径碳钢三通规格型号非常重要。下面是常见的异径碳钢三通规格型号：

1. DN15×DN20×DN15-异径碳钢三通，内径分别为15mm、20mm、15mm。

2. DN20×DN25×DN20-异径碳钢三通，内径分别为20mm、25mm、20mm。

3. DN25×DN32×DN25-异径碳钢三通，内径分别为25mm、32mm、25mm。

4. DN32×DN40×DN32-异径碳钢三通，内径分别为32mm、40mm、32mm。

5. DN40×DN50×DN40-异径碳钢三通，内径分别为40mm、50mm、40mm。

6. DN50×DN65×DN50-异径碳钢三通，内径分别为50mm、65mm、50mm。

7. DN65×DN80×DN65-异径碳钢三通，内径分别为65mm、80mm、65mm。

8. DN80×DN100×DN80-异径碳钢三通，内径分别为80mm、100mm、80mm。

9. DN100×DN125×DN100-异径碳钢三通，内径分别为100mm、125mm、100mm。 - 2 - 10. DN125×DN150×DN125-异径碳钢三通，内径分别为125mm、150mm、125mm。

以上是异径碳钢三通常见的规格型号，根据具体的管道系统，选择合适的规格型号可以有效地避免管道连接问题，保证系统的正常运行。

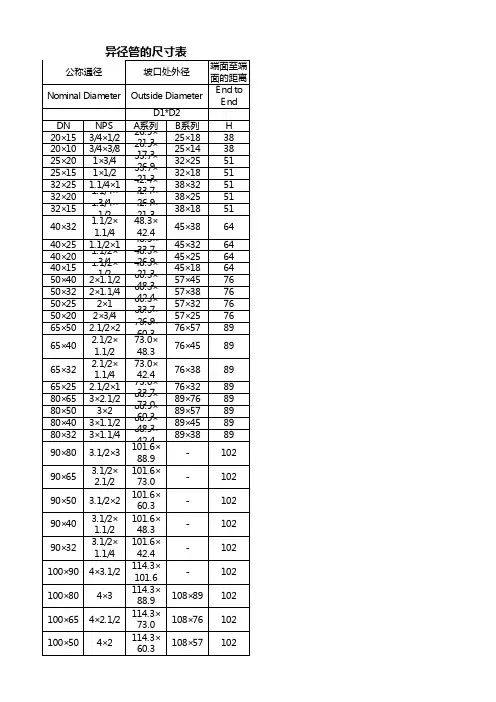

端面至端面的距离End toEndDNNPSA系列B系列H20×153/4×1/226.9×21.325×183820×103/4×3/826.9×17.325×143825×201×3/433.7×26.932×255125×151×1/233.7×21.332×185132×251.1/4×142.4×33.738×325132×201.1/4×3/442.4×26.938×255132×151.1/4×1/242.4×21.338×185140×321.1/2×1.1/448.3×42.445×386440×251.1/2×148.3×33.745×326440×201.1/2×3/448.3×26.945×256440×151.1/2×1/248.3×21.345×186450×402×1.1/260.3×48.357×457650×322×1.1/460.3×42.457×387650×252×160.3×33.757×327650×202×3/460.3×26.957×257665×502.1/2×273.0×60.376×578965×402.1/2×1.1/273.0×48.376×458965×322.1/2×1.1/473.0×42.476×388965×252.1/2×173.0×33.776×328980×653×2.1/288.9×73.089×768980×503×288.9×60.389×578980×403×1.1/288.9×48.389×458980×323×1.1/488.9×42.489×388990×803.1/2×3101.6×88.9-10290×653.1/2×2.1/2101.6×73.0-10290×503.1/2×2101.6×60.3-10290×403.1/2×1.1/2101.6×48.3-10290×323.1/2×1.1/4101.6×42.4-102100×904×3.1/2114.3×101.6-102100×804×3114.3×88.9108×89102100×654×2.1/2114.3×73.0108×76102100×504×2114.3×60.3108×57102D1*D2异径管的尺寸表公称通径坡口处外径Nominal DiameterOutside Diameter100×404×1.1/2114.3×48.3108×45102125×1005×4141.3×114.3133×108127125×905×3.1/2141.3×101.6-127125×805×3141.3×88.9133×89127125×655×2.1/2141.3×73.0133×76127125×505×2141.3×60.3133×57127150×1256×5168.3×141.3159×133140150×1006×5168.3×114.3159×108140150×906×3.1/2168.3×101.6-140150×806×3168.3×88.9159×89140150×656×2.1/2168.3×73.0159×76140200×1508×6219.1×168.3219×159152200×1258×5219.1×141.3219×133152200×1008×4219.1×114.3219×108152200×908×3.1/2219.1×101.6-152250×20010×8273.0×219.1273×219178250×15010×6273.0×168.3273×159178250×12510×5273.0×141.3273×133178250×10010×4273.0×114.3273×108178300×25012×10323.9×273.1325×273203300×20012×8323.9×219.1325×219203300×15012×6323.9×168.3325×159203300×12512×5323.9×141.3325×133203350×30014×12355.6×323.9377×325330350×25014×10355.6×273.0377×273330350×20014×8355.6×219.1377×219330350×15014×6355.6×168.3377×159330400×35016×14406.4×355.6426×377356400×30016×12406.4×323.9426×325356400×25016×10406.4×273.0426×273356400×20016×8406.4×219.1426×219356450×40018×16457×406.4478×426381450×35018×14457×355.6478×377381450×30018×12457×323.9478×325381450×25018×10457×273.0478×273381500×45020×18508×457529×478508500×40020×16508×406.4529×426508500×35020×14508×355.6529×377508500×30020×12508×323.9529×325508550×50022×20559×508-508550×45022×18559×457-508550×40022×16559×406.4-508550×35022×14559×355.6-508600×55024×22610×559-508600×50024×20610×508630×529508600×45024×18610×457630×478508600×40024×22610×406.4630×426508650×60026×24660×610-610650×55026×22660×559-610650×50026×20660×508-610650×45026×18660×457-610700×65028×26711×660-610700×60028×24711×610720×630610700×55028×22711×559-610700×50028×20711×508720×530610750×70030×28762×711-610750×65030×26762×660-610750×60030×24762×610-610750×55030×22762×559-610800×75032×30813×762-610800×70032×28813×711820×720610800×65032×26813×660-610800×60032×24813×610820×630610850×80034×32864×813-610850×75034×30864×762-610850×70034×28864×711-610850×65034×26864×660-610900×85036×34914×864-610900×80036×32914×813920×820610900×75036×30914×762-610900×70036×28914×711920×720610950×90038×36965×914-610950×85038×34965×864-610950×80038×32965×813-610950×75038×30965×762-6101000×95040×381016×965-6101000×90040×361016×9141020×9206101000×85040×341016×864-6101000×80040×321016×8131020×8206101050×100042×401067×1016-6101050×95042×381067×965-6101050×90042×361067×914-6101050×85042×341067×864-6101100×105044×421118×1067-6101100×100044×401118×10161120×10206101100×95044×381118×965-6101100×90044×361118×9141220×9206101150×110046×441168×1118-7111150×105046×421168×1067-7111150×100046×401168×1016-7111150×95046×381168×965-7111200×115048×461220×1168-7111200×110048×441220×11181220×11207111200×105048×421220×1067-7111200×100048×401220×10161220×1020711

1 / 4下载文档可编辑 异径管变径管规格表

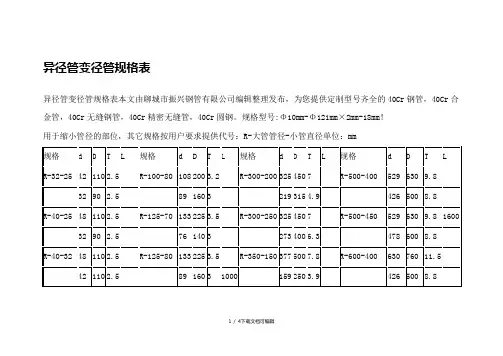

异径管变径管规格表本文由聊城市振兴钢管有限公司编辑整理发布，为您提供定制型号齐全的40Cr钢管，40Cr合金管，40Cr无缝钢管，40Cr精密无缝管，40Cr圆钢。规格型号:Φ10mm-Φ121mm×2mm-18mm！

用于缩小管径的部位，其它规格按用户要求提供代号：R-大管管径-小管直径单位：mm

规格 d D T L 规格 d D T L 规格 d D T L 规格 d D T L

R-32-25 42 110 2.5 R-100-80 108 200 3.2 R-300-200 325 450 7 R-500-400 529 630 9.8

32 90 2.5 89 160 3 219 315 4.9 426 500 8.8

R-40-25 48 110 2.5 R-125-70 133 225 3.5 R-300-250 325 450 7 R-500-450 529 630 9.8 1600

32 90 2.5 76 140 3 273 400 6.3 478 600 8.8

R-40-32 48 110 2.5 R-125-80 133 225 3.5 R-350-150 377 500 7.8 R-600-400 630 760 11.5

42 110 2.5 89 160 3 1000 159 250 3.9 426 500 8.8 2 / 4下载文档可编辑 R-50-25 57 125 3 R-125-100 133 225 3.5 R-350-200 377 500 7.8 1300 R-600-450 630 760 11.5

32 90 2.5 108 200 3.2 219 315 4.9 478 600 8.8

偏心异径管规格标准

偏心异径管是一种常见的管道连接元件，用于连接两个管道直径不同的部分。它的设计可以有效地实现管道的连接和过渡，保证管道系统的正常运行。在使用偏心异径管时，需要严格按照规格标准进行选择和安装，以确保管道系统的安全和稳定运行。

一、偏心异径管的材质选择。

偏心异径管的材质选择是非常重要的，它直接影响着管道系统的使用寿命和安全性能。一般来说，偏心异径管的材质应该与连接的管道材质相同，以确保连接的稳固和密封性能。常见的偏心异径管材质有碳钢、不锈钢、合金钢等，根据具体的使用环境和要求进行选择。

二、偏心异径管的规格标准。

偏心异径管的规格标准包括直径、壁厚、长度等方面的要求。在选择偏心异径管时，需要根据实际的管道直径和连接需求来确定规格标准，以确保连接的稳固和密封。通常情况下，偏心异径管的规格标准应符合国家标准或行业标准，以确保产品质量和安全性能。

三、偏心异径管的安装要求。

在安装偏心异径管时，需要严格按照相关的安装要求进行操作，以确保连接的牢固和密封性能。首先，需要对连接的管道进行清洁和处理，确保连接表面光滑和无杂质。其次，需要选择合适的密封材料，如橡胶垫、填料等，进行密封处理。最后，需要采用适当的工具和方法进行安装，确保连接的稳固和密封。

四、偏心异径管的质量检测。

在使用偏心异径管之前，需要进行质量检测，以确保产品符合相关的标准和要求。常见的质量检测包括外观检查、尺寸测量、压力试验等，通过这些检测可以有效地评估产品的质量和性能。在质量检测合格后，才能进行安装和使用，以确保管道系统的安全和稳定运行。

五、偏心异径管的使用注意事项。

在使用偏心异径管时，需要注意以下几点，首先，要根据实际需求选择合适的规格标准和材质；其次，要严格按照安装要求进行操作，确保连接的稳固和密封；最后，要定期进行检查和维护，确保管道系统的正常运行。

总之，偏心异径管作为管道连接元件，在使用时需要严格按照规格标准进行选择和安装，以确保管道系统的安全和稳定运行。只有在严格遵守相关要求的前提下，才能发挥偏心异径管的作用，保障管道系统的正常运行。
