常用钢制管件(弯头三通异径管管帽)理论重量体积表(总54页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2常用管件产品重量/体积表使用说明1本表的管件重量依据ASME ASME 等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即dm3计算。

345°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3 钢管重量计算公式：W=(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即dm3计算；奥氏体不锈钢管的重量为上式重量的倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

45本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表2012年09月01日更新发布:56三通理论重量表2012年09月01日更新发布:78异径接头理论重量表2012年09月01日更新发布:9101 对焊管件对焊90°长半径弯头 BW 90°L/R ELBOW1112以上数据由武汉斯意诚贸易有限公司提供！对焊90°短半径弯头 BW 90°S/R ELBOW1314以上数据由武汉斯意诚贸易有限公司提供！15对焊等径三通 BW STRAIGHT TEE1617以上数据由武汉斯意诚贸易有限公司提供！对焊异径管 BW REDUCER1819以上数据由武汉斯意诚贸易有限公司提供！20对焊管帽 BW CAP21以上数据由武汉斯意诚贸易有限公司提供！2223翻边短节 LAP JOINT STUB EDN24以上数据由武汉斯意诚贸易有限公司提供！25262 承插焊和螺纹管件承插焊90°弯头 SW 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！27承插焊45°弯头 SW 45°ELBOW28以上数据由武汉斯意诚贸易有限公司提供！29承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！30承插焊四通 SW CROSS31以上数据由武汉斯意诚贸易有限公司提供！承插焊双承口管箍 SW COUPLING32以上数据由武汉斯意诚贸易有限公司提供！33承插焊管帽 SW CAP34以上数据由武汉斯意诚贸易有限公司提供！承插焊和螺纹活接头 SW & THD UNION35以上数据由武汉斯意诚贸易有限公司提供！36螺纹90°弯头 THD 90°ELBOW37以上数据由武汉斯意诚贸易有限公司提供！螺纹45°弯头 THD 45°ELBOW38以上数据由武汉斯意诚贸易有限公司提供！39螺纹三通 THD TEE40以上数据由武汉斯意诚贸易有限公司提供！螺纹双接口管箍 THD COUPLING41以上数据由武汉斯意诚贸易有限公司提供！42螺纹管帽 THD CAP以上数据由武汉斯意诚贸易有限公司提供！43螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING44以上数据由武汉斯意诚贸易有限公司提供！45螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易有限公司提供！46六角头双丝头 HEXAGONAL NIPPLE47以上数据由武汉斯意诚贸易有限公司提供！48螺纹短节 NIPPLE以上数据由武汉斯意诚贸易有限公司提供！49缩径管 SWAGED NIPPLE50。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表三通理论重量表异径接头理论重量表1 对焊管件1.2 对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！1.3 对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供！1.4 对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供！1.5 对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供！1.6 翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供！2 承插焊和螺纹管件以上数据由武汉斯意诚贸易有限公司提供！2.2 承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.3 承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！2.4 承插焊四通 SW CROSS以上数据由武汉斯意诚贸易有限公司提供！2.5 承插焊双承口管箍 SW COUPLING以上数据由武汉斯意诚贸易有限公司提供！2.6 承插焊管帽 SW CAP以上数据由武汉斯意诚贸易有限公司提供！2.7 承插焊和螺纹活接头 SW & THD UNION以上数据由武汉斯意诚贸易有限公司提供！2.8 螺纹90°弯头 THD 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！2.9 螺纹45°弯头 THD 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！2.11 螺纹双接口管箍 THD COUPLING以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！2.13 螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING以上数据由武汉斯意诚贸易有限公司提供！2.14 螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易有限公司提供！2.15 六角头双丝头 HEXAGONAL NIPPLE以上数据由武汉斯意诚贸易有限公司提供！2.16 螺纹短节 NIPPLE以上数据由武汉斯意诚贸易有限公司提供！2.17 缩径管 SWAGED NIPPLE以上数据由武汉斯意诚贸易有限公司提供！3 支管座以上数据由武汉斯意诚贸易有限公司提供！3.2 承插焊和螺纹支管座 OLET OF SW & THD以上数据由武汉斯意诚贸易有限公司提供！3.3 对焊斜支管座/弯头支管座 BW LATROLET & BW ELBOLET3.4 承插焊和螺纹斜支管座/弯头支管座 SW/THD LATROLET & ELBOLET以上数据由武汉斯意诚贸易有限公司提供！3.5薄壁支管座 SCH5S/10S PIPET以上数据由武汉斯意诚贸易有限公司提供！附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)以上数据由武汉斯意诚贸易有限公司提供！A2 碳钢,合金钢管的每米重量 (ASME B36.10M)以上数据由武汉斯意诚贸易有限公司提供！A3 不锈钢管的壁厚和每米重量(ASME B36.19M)以上数据由武汉斯意诚贸易有限公司提供！。

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W —90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3 钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T — 表中同一公称通径已列出壁厚的产品壁厚值，mm 。

5 本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表2012年09月01日更新发布: 直径壁厚(mm)mm33.544.555.566.5789101112131415161718192022242526283018~22 0.06 0.07 0.07 0.09 0.10 - - - - - - - - -说明:1、180°弯头按2倍计算,45°弯头按1/2计算;2、R=1.0DN 的弯头按2/3计算;3、表中未列出壁厚的重量,可取之相近的两个重量计算的平均值;25 0.10 0.11 0.12 0.14 0.15 0.16 0.17 - - - - - - -27 0.11 0.12 0.14 0.15 0.16 0.17 0.18 - - - - - - -32 0.13 0.15 0.16 0.18 0.20 0.21 0.23 0.24 - - - - - -340.14 0.15 0.18 0.20 0.21 0.23 0.25 0.26 - - - - - -38 0.20 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.40 - - - - -4、90°弯头计算公式:0.0387*S(D-S)R/1000式中： S=壁厚（mm ）、D=外径（mm ）、R=弯曲半径（mm ）42 0.22 0.25 0.28 0.31 0.34 0.37 0.40 0.42 0.46 - - - - -45 0.29 0.34 0.38 0.42 0.46 0.50 0.54 0.58 0.62 0.69 - - - -48 0.31 0.36 0.41 0.45 0.50 0.54 0.59 0.63 0.69 0.72 - - - -51 0.33 0.39 0.44 0.49 0.53 0.58 0.63 0.67 0.72 0.80 - - - -57 0.48 0.54 0.62 0.70 0.76 0.83 0.90 0.98 1.02 1.15 1.27 1.38 - -60 0.50 0.58 0.66 0.73 0.81 0.88 0.95 1.02 1.09 1.22 1.35 1.47 - -73 0.80 0.92 1.05 1.17 1.29 1.41 1.53 1.64 1.75 1.97 2.19 2.39 2.59 2.78壁厚(mm)76 0.82 0.96 1.09 1.22 1.34 1.47 1.61 1.74 1.83 2.06 2.29 2.50 2.71 2.91131415161718192022242526283089 1.20 1.39 1.57 1.77 1.95 2.13 2.31 2.49 2.65 3.01 3.34 3.67 3.99 4.29 - - - - - - - - - - - - - -108 1.85 2.15 2.45 2.74 3.03 3.32 3.60 3.88 4.16 4.71 5.24 5.76 6.28 6.78 7.26 7.74 - - - - - - - - - - - -114 1.96 2.28 2.59 2.90 3.21 3.51 3.81 4.11 4.41 4.99 5.56 6.12 6.66 7.20 7.72 8.24 - - - - - - - - - - - -1272.743.18 3.624.06 4.49 4.925.34 5.766.187.00 7.818.609.39 10.2 10.9 11.6 12.4 13.1 13.8 14.4 - - - - - - - -133 2.87 3.33 3.80 4.25 4.71 5.16 5.61 6.05 6.49 7.36 8.34 9.05 9.87 10.7 11.5 12.1 13.0 13.8 14.5 15.2 - - - - - - - - 140 3.02 3.51 4.00 4.49 4.97 5.64 5.91 6.38 6.85 7.77 8.67 9.56 10.4 11.3 12.1 13.0 13.8 14.6 15.4 16.2 - - - - - - - - 159- - 5.49 6.16 6.82 7.48 8.14 8.78 9.43 10.7 12.0 13.2 14.4 15.6 16.8 18.0 19.1 20.3 21.4 22.5 23.6 24.6 26.7 - - - - - 168- - 5.81 6.52 7.22 7.92 8.61 9.30 9.99 11.3 12.7 14.0 15.3 16.6 17.9 19.1 20.3 21.6 22.7 23.9 25.1 26.2 28.5 - - - - - 219- - - - 12.6 13.9 15.1 16.3 17.5 20.0 22.3 24.7 27.0 29.3 31.6 33.9 36.1 38.3 40.5 42.7 44.9 47.0 51.2 56.3 58.3 62.1 65.9 273- - - - 19.8 21.7 23.6 25.5 27.5 31.3 35.0 38.8 42.5 46.2 49.9 53.5 56.1 60.7 64.2 67.7 71.2 74.6 81.5 88.1 91.5 94.7 101 108 325- - - - 28.3 31.1 33.9 36.6 39.4 44.9 50.3 55.7 61.1 66.4 71.7 77.0 82.2 87.4 92.6 97.7 103 108 118 128 133 138 147 157 355- - - - 36.1 39.7 43.2 46.7 50.3 57.3 64.3 71.2 78.1 84.9 91.7 98.5 105 112 119 125 132 138 151 164 170 177 189 201 377- - - - 38.4 42.2 45.9 49.7 53.4 60.9 68.3 75.7 83.1 90.4 97.6 105 112 119 126 133 140 147 161 175 182 188 202 216 406- - - - 47.3 52.0 56.7 61.3 65.9 75.2 84.3 93.5 103 112 121 130 139 148 156 165 174 182 199 217 225 233 250 266 426- - - - 49.7 54.5 59.5 64.4 69.2 78.9 88.6 98.2 108 117 127 136 146 155 164 173 183 192 210 228 237 246 263 281 457- - - - - - - - 83.6 95.4 107 119 130 142 153 165 176 187 199 210 221 232 254 276 287 298 319 340 480- - - - - - - - 87.9 100 113 125 137 149 161 173 185 197 209 221 233 244 267 290 302 313 336 358508- - - - - - - - 103 118 132 147 161 176 190 204 218 232 246 260 274 288 315 343 356 370 396 423 529- - - - - - - - 108 123 138 153 168 183 198 213 227 242 257 271 286 300 329 357 372 386 414 441 610- - - - - - - - 150 171 192 212 233 254 275 295 316 336 357 377 397 417 458 498 517 537 576 615 630- - - - - - - - 154 176 198 220 241 262 284 305 326 348 369 390 411 432 473 514 535 555 596 637 660- - - - - - - - 175 200 225 249 274 298 323 347 371 395 419 443 467 491 538 585 609 632 679 725 711- - - - - - - - 203 232 261 289 318 346 375 403 431 459 487 515 543 571 626 681 708 735 790 844 720- - - - - - - - 206 235 264 293 322 350 380 408 437 465 493 522 550 578 634 690 717 745 800 855 762- - - - - - - - 234 267 300 333 365 398 431 463 496 528 560 592 624 656 720 783 815 846 909 971 813- - - - - - - - 266 304 341 379 416 453 491 528 565 602 638 675 712 748 821 893 929 965 1037 1108 820- - - - - - - - 269 306 344 382 420 457 495 532 570 607 644 681 718 755 828 901 938 974 1046 1118 864- - - - - - - - 301 343 386 428 470 512 554 596 638 680 722 763 805 846 928 1010 1051 1092 1173 1254 914- - - - - - - - 385 385 480 480 575 575 669 669 763 763 856 856 949 949 10421134 1226 1226 1317 1408 以上数据由武汉斯意诚贸易有限公司提供！三通理论重量表2012年09月01日更新发布: 直径壁厚(mm)mm33.544.555.566.5789101112131415161718192022242526283018~22 0.06 0.07 0.07 0.09 0.10 - - - - - - - - -说明:1、表中所列重量均为等径三通重量; 1.1、二级变径均为0.94计算； 1.2、三级变径均为0.91计算； 1.3、四级变径均为0.89计算； 2、三通计算公式:0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/100025 0.170.180.200.210.22----- - - - -27 0.180.200.210.230.24----- - - - -32 0.300.330.350.380.400.420.44--- - - - -34 0.320.350.370.400.430.450.48--- - - - -38 0.460.510.550.590.630.670.71--- - - - -420.510.560.610.660.700.740.780.830.86- - - - -45 0.670.730.800.860.920.971.031.081.14- - - - -式中： S=壁厚（mm ）、D=外径（mm ）、C=三通主管长度（mm ）所有三通重量均为理论重量，仅供参考。

钢制管件公称直径和外径对照表及长度表（国家现行标准中搜集整理）一、长半径90°弯头和45°弯头对照表汇总表（一）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）15 1/2 21.3 18 38 16 20 3/4 26.9 25 38 19 25 133.7 32 38 22 32 1¼42.4 38 48 25 40 1½48.3 45 57 29 50 2 60.3 57 76 35 65 2½73.0 76 95 44 80 3 88.9 89 114 51 90 3½101.6 -- 133 57 100 4 114.3 108 152 54 125 5 141.3 133 190 79汇总表（二）汇总表（三）公称尺寸外径（φmm）中心轴至端面DN （公称）NPS（英寸）I系列II系列90°（A/mm）45°（B/mm）1050 42 1067 -- 1600 660 1100 44 1118 -- 1676 695 1150 46 1168 -- 3753 727 1200 48 1219 -- 1829 759 1300 52 1321 -- 1981 821 1400 52 1422 -- 2134 884 1500 60 1524 -- 2286 947二、长半径90°（异径）弯头对照表汇总表（一）汇总表（二）汇总表（三）三、长半径180°弯头对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列15 1/2 21.3 18 76 48 47 20 3/4 26.9 25 76 51 51 25 1 33.7 32 76 56 54 32 1¼42.4 38 95 70 67 40 1½48.3 45 114 83 80 50 2 60.3 57 152 106 105 65 2½73 76 190 132 133 80 3 88.9 89 229 159 159 90 3½101.6 -- 267 184 -- 100 4 114.3 108 305 210 206 125 5 141.3 133 381 262 257 150 6 168.3 159 457 313 308 200 8 219.1 219 610 414 414 250 10 273 273 762 518 518 300 12 323.9 325 914 619 620 350 14 355.6 377 1067 711 722 400 16 406.4 426 1219 813 823 450 18 457 480 1372 914 925 500 20 508 530 1524 1016 1026 550 22 559 -- 1676 1118 -- 600 24 610 630 1829 1219 1229四、短半径90°弯头尺寸对照表汇总表（一）公称尺寸坡口处外径φ/mm 中心至端面A/mm DN 英寸I系列II系列25 1 33.7 32 2532 1¾42.4 38 3240 1½48.3 45 3850 2 60.3 57 5165 2½73 76 6480 3 88.9 89 7690 3½101.6 -- 89100 4 114.3 108 102125 5 141.3 133 127150 6 168.3 159 152300 8 219.1 219 203250 10 273 273 254300 12 323.9 325 305350 14 355.6 377 356400 16 406.4 426 406450 18 457 480 457500 20 508 530 508550 22 559 -- 559600 24 610 630 610五、短半径180°弯头寸对照表汇总表（一）公称尺寸坡口处外径φmm 中心至中心O/mm背部至端面K/mmDN 英寸I系列II系列I系列II系列25 1 33.7 32 51 41 41 32 1¼42.4 38 64 52 51 40 1½48.3 45 76 62 61 50 2 60.3 57 102 81 79 65 2½73 76 127 100 102 80 3 88.9 89 152 121 121 90 3½101.5 -- 178 140 -- 100 4 114.3 108 203 159 156 125 5 114.3 133 254 197 194 150 6 168.3 159 305 237 232 200 8 219.1 219 406 313 313 250 10 273 273 508 391 391 300 12 323.9 325 610 467 467 350 14 355.6 377 711 533 544 400 16 406.4 426 813 610 619 450 18 457 480 914 686 697 500 20 508 530 1016 762 773 550 22 559 -- 1118 838 - 600 24 610 630 1219 914 925六、90°和45°3D弯头对照表汇总表（一）公称尺寸坡口处外径（φmm）中心至端面长度DN 英寸I系列II系列90°弯头A/mm45°弯头B/mm20 3/4 26.9 25 57 24 25 1 33.7 32 76 31 32 1¼42.4 38 95 39 40 1½48.3 45 114 47 50 2 60.3 57 152 63 65 2½73 76 190 79 80 3 88.9 89 329 95 90 3½101.6 -- 267 111 100 4 114.3 108 305 127 125 5 141.3 133 381 157 150 6 168.3 159 457 189 200 8 219.1 219 610 252 250 10 273 273 762 316 300 12 323.9 325 914 37890°和45°3D弯头对照表汇总表（二）钢制管件公称直径和外径对照表及长度表七、等径三通和四通尺寸对照表分项汇总表（一）公称尺寸坡口处外径（φ/mm）中心至端面DN 英寸I系列II系列主管 C/mm 支管M/mm15 ½21.3 18 25 2520 3/4 26.9 255 29 2925 1 33.7 32 38 3832 1¼42.4 38 48 4840 1½48.3 45 57 5750 2 60.3 57 64 6465 2½73 76 76 7680 3 88.9 89 86 8690 3½101.6 -- 95 95100 4 114.3 108 105 105 125 5 141.3 133 124 124 150 6 168.3 159 143 143 200 8 219.1 219 178 178 250 10 273 273 216 216 300 12 323.9 325 254 254等径三通和四通尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表八、管帽尺寸对照表分项汇总表（一）公称尺寸坡口处外径D/mm 高度Eᵅ/mm高度为E时壁厚mm高度E1ᵇ/mmDN 英寸I系列II系列15 1/2 21.3 18 25 4.57 25 20 3/4 26.9 25 25 3.81 25 25 1 33.7 32 38 4.57 38 32 1¼42.4 38 38 4.83 38 40 1½48.3 45 38 5.08 38 50 2 60.3 57 38 5.59 44 65 2½73 76 38 7.11 51 80 3 88.9 89 51 7.62 64 90 3½101.6 -- 64 8.13 76 100 4 114.3 108 64 8.64 76 125 5 141.3 133 76 9.65 89 150 6 168.3 159 89 10.92 102 200 8 219.1 219 102 12.7 127 250 10 273 273 127 12.7 152 300 12 323.9 325 152 12.7 178管帽尺寸对照表分项汇总表（二）钢制管件公称直径和外径对照表及长度表九、异径管件公称DN直径、英寸和外径对照表及长度分项汇总表（一）公称尺寸坡口处外径管件长度H/mm 大端D/mm 小端D/mmDN 英寸I系列II系列I系列II系列20*15 3/4*1/2 26.9 25 21.3 18 38 20*10 3/4*3/8 26.9 25 17.2 14 38 25*20 1*3/4 33.7 32 26.9 25 51 25*15 1*1/2 33.7 32 21.3 18 51 32*25 1½*1 42.4 38 33.7 32 51 32*20 1½*3/4 42.4 38 26.9 25 51 32*15 1½*1/2 42.4 38 21.3 18 51 40*32 1½*1¼48.3 45 42.4 38 64 40*25 1½*1 48.3 45 33.7 32 64 40*20 1½*3/4 48.3 45 26.9 25 64 40*15 1½*1/2 48.3 45 21.3 18 64 50*40 2*1½60.3 57 48.3 45 76 50*32 2*1½60.3 57 42.4 38 76分项汇总表（二）分项汇总表（三）分项汇总表（四）分项汇总表（五）分项汇总表（六）分项汇总表（七）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（八）异径管件公称DN直径英寸和外径对照表及长度分项汇总表（九）。

管件尺寸表管件尺寸表是指用于管道连接的各种管件的规格和尺寸的汇总表，常用于管道设计、安装和维护等工作中。

管件尺寸表按照管道的直径大小、管件的种类和连接方式等进行分类，具体内容如下：一、阀门类管件尺寸表1.截止阀：DN50-400mm2.球阀：DN15-1000mm3.闸阀：DN40-600mm4.蝶阀：DN50-1200mm5.止回阀：DN15-1200mm6.隔膜阀：DN15-500mm7.电动阀门：DN15-1200mm二、管接类管件尺寸表1.弯头：R=1.5D，1D，0.75D，0.5D；DN15-1200mm2.三通（等通、异口）：DN15-1200mm3.四通（等通、异口）：DN50-600mm4.变径管（通径扩大或缩小）：DN15-1200mm5.扩口管（口径扩大）：DN15-1200mm6.缩口管（口径缩小）：DN15-1200mm三、法兰类管件尺寸表1.法兰（平焊、对焊、螺纹、承插）：DN15-2400mm2.法兰盲板：DN15-2400mm3.法兰套（法兰之间连接的管段）：DN15-2400mm4.衬垫（用于补偿法兰之间的不平衡）：DN15-2400mm四、管卡类管件尺寸表1.管卡（U型、三角型）：DN15-400mm2.卡箍（橡胶、金属）：DN15-400mm3.卡簧（单簧、双簧）：DN15-400mm五、其他类管件尺寸表1.管塞（盲板）：DN15-1200mm2.法兰喉（用于改变法兰连接的管段角度）：DN15-1200mm3.管帽（用于管道的盖头和止水作用）：DN15-1200mm4.接头（连接管道和设备的部件）：DN15-1200mm以上是一些常见的管件尺寸表，具体尺寸和规格还需按照不同的行业、材料、压力等情况进行详细的规划和设计。

在安装和维护管道时，必须按照管件尺寸表来选择合适的管件和连接方式，以确保管道系统的正常运行和安全性。

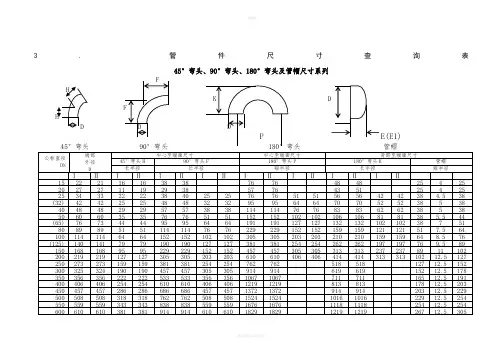

管件尺寸查询表————————————————————————————————作者: ————————————————————————————————日期：ﻩ3. 管件尺寸查询表４5°弯头、90°弯头、1８０°弯头及管帽尺寸系列Ｆ ＨK D FH D D DP Ｅ(E1) ﻩ45°弯头 90°弯头 180°弯头 管帽公称直径DN端部 外径 D中心至端面尺寸中心至端面尺寸 背部至端面尺寸45°弯头H ９０°弯头F 180°弯头P 180°弯头K 管帽 长半径长半径短半径长半径短半径Ⅰ ⅡⅠ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ ⅡⅠ Ⅱ Ⅰ Ⅱ8 38 76 ７6 48 48 25 4 25 ２38 57 ７６ 43 51 ２5 4 25 ２5 34 33 2２ 22 38 4 8 4.５ 3８ (３２） ４2４2 25 25 48 48 32 32 ９5 95 64 64 7 8 ４ 57 38 3８ １14 1 ２ 62 ３8 ５ ３8 5 7６ ５2 1 1 3８ 5.5 ４4 （６5） 7６７3 4４ ４４ ９５ 95 ６４ 64 191 191 1２1２7 ２ 3８ 7 ５1 ８ 2299 121 121 5１ 7.5 64 1 ４2 3 21 4 8.5 7６ (１2５) 1４１9 ２６197 197 7６ ９．5 89 95 229 ２29 7 ３０２ 212７ ３ 6１14 ４１313 313 1０12.5 127 2５ 254 762 762 ５１51８ 127 １2.5 152 3 19 ６19 １51１73522 ５3533 356 3５6 1 11 １119１ ４25４ 6１219 １219 81３ 813 １７１2.5 ２03 ４5 ８6 686 686 457 ４５914 2０12.5 229 5 ８ ５ 2.５ ２５55 43 838 8３8 5５9 ５59 １676 1676 1118 1１18 254 １2.5 25４ 612.5 ３0同心、偏心异径管(大小头)尺寸系列D１①②Ｄ2D１①②D２L Ｌ同心偏心公称直径ＤＮ①х②端部外径ＬD1 D2ⅠⅡⅠⅡⅠⅡ２0×8 38 2５×２5１25×１51 (32×25) 4２42 ３4 33 51 51 (3２×20）４２42 ２７2７５１５１(32×１5）4２４2 22 ２１5１５1 4０×32 ４8 ４8 42 42 ６4 6４４0×２5 48 48 34 33 6４6４40×2 64 40×15 4８48 2２2１64 64 ５0×4 76 5０×32 650×25 ６50×2 76 （６5×50）７6 73 6０60 89 8９（65×40) 7６73 48 48 89 8９（６5×３２) 7６73 ４2 42 ８９８9 (6５×25）７6 73 34 33 89 8９80×6５89 8９７6 73 89 89 80×5 89 ８0×4 89 8０×３2 89 ８9 42 42 8９89 １00×8 １02 102 10０×65 114 1 ２100×5 102 1０2 1０0×4 102 1０2 （12５×100）14 2７１27 （１25×80）１40 １4(１25×65) 14 127 （12５×５0) 14 12７15０×１２5 １68 168 １40 141 140 140 ﻬ同心、偏心异径管(大小头）尺寸系列续前表公称直径DＮ①х②端部外径L D1 D2ⅠⅡⅠⅡⅠⅡ１50×１114 １４０１40 1５０×8 1４0 １40 15０×65 1６8 16８７6 73 １40 14０200×８1６8 152 152 ２00×125 2１9 219 14０141 1５2 152 20０×1 １14 1５2 １５2 ２０0×8 152 152 ２50×2 219 １7８１78 250×8 168 1７8 1７８２5０×125 2７3 ２73 1４0 141 178 178 250×1 １１４1７8 178 3０0×25 73 ２0３203 30０×2 219 ２03 203 ３00×8 １68 ２03 ２03 30０×12５３2５３25 １40 1４1 203 20３350×3 ３２5 33０330 3５０×2５７３33０330 ３50×2 219 33０3３0 350×８168 33０330 4０0×35 56 356 ３56 ４00×3 325 ３５6 356 400×25 73 356 35６０0×２２19 356 ３56 4５0×4 406 ３81 3８1 ４5０×3５5６3８1 381 ４50×3 325 381 381 450×2５73 ３８1 ３8１500×４5 57 ５0８508 500×4 406 5０8 ５08 50０×３5 56 508 508 ５0０×3 32５508 ５08 ５50×5 508 ５08 508 ５50×45 57 508 508 550×４406 5０8 508 ５50×35 ５6 5０8 5０8 600×55 59 508 ５08 6０0×5 5０8 508 ５08 ６00×45 57 508 5０8 ６００×4 ４06 508 ５08等径三通尺寸系列D2M D１C C公称直径DN端部外径D１、D2中心至端面尺寸ＣＭⅠⅡⅠⅡⅠⅡ5 ２52 ２9 25 ３4 ３３38 38 3８3８(3２) 42 42 48 48 48 484 5７5 64 (65）76 73 76 ７6 7６７６8 8６1 105 105 105 (12５) 14 24 1２４3 1４3 143 １432 178 178 １７８25 １６２１6 21６3 2５４２54 ２54 35 7９2７9 279 ４305 ３05 3０5 4５43 343 3435 ３8１38１3８1 55 1９419 ４196 43２432 432异径三通尺寸系列D2③ＭD1 ①②ＣＣ公称直径DN ①×②×③端部外径中心至端面尺寸Ｄ1 D2 C MⅠⅡⅠⅡⅠⅡⅠⅡ２0×９2９29 29 2５×２38 ３８38 25×8 3８38 3８(３２×２5）４2 42 34 3３48 ４8 48 48 （３2×2０）4２42 ２7 27 ４8 48 48 48 （32×15) 42 4２２2 21 48 48 48 48 4０×３２48 4８42 4２５７57 57 57 40×２5 48 48 34 33 5７57 5７5７40×2 57 5７57 4０×15 ４8 48 22 2１57 57 ５７５7 ５0×4 64 6０60 5０×３2 6 5７57 50×25 6 5１5１5０×2 ６4 ４4 ４4 (65×5０）76 73 6（65×4０）76 73 ４8 48 76 ７６67 ６7 (65×32）76 73 42 42 76 ７6 64 ６4 （６5×２5) 76 7３34 33 ７6 76 5７5７8０×65 ８9 89 7６7３８6 ８6 83 83 80×5 86 76 ７6 80×4 86 73 ７３8０×3２89 89 42 4２８６86 70 70 １00×8 １０5 105 98 98 100×65 1１4 1 5 95 ９5 10０×５105 105 89 89 100×４1０5 10５86 86 (125×100）１４2４1２4 117 117 (125×8０) 140 14 １１１111 （１25×65）１4 1２４1０8 1０8 (125×50) 14 1２4 105 1０5 1５０×1２5 168 １68 14 37 137 150×1 114 １43 143 130 １3 150×8 １43 14３124 １2４异径三通尺寸系列续前表150×6５１６8 １68 76 73 143 1４3 121 121 ２00×8 168 178 １78 1６８1６8 ２00×１25 219 ２19 14 62 １62 200×１114 17８178 １56 １56 ２0０×8 17８178 152 １52 250×２２19 216 2１6 203 203 ２５0×8 １６8 ２16 ２16 １９4 1９4 250×125 ２73 ２７３14 91 191 25０×1 1１4 216 ２１６18４１84 300×25 73 254 2５4 241 2４1 300×2 2１9 254 2５4 229 ２29 3０0×8 1６８25４254 219 ２19 3０0×125 325 325 14 1６216 ３50×3 325 279 2７9 27０２７０３５0×25 73 279 279 2５７２57 350×2 2１9 ２7９279 2４8 248 350×8 168 27９279 238 2３８4０0×35 ５6 ３40０×３３25 ３400×25 73 34０0×2 219 3400×8 168 3４５0×4 4 330 4５0×35 5６343 34３３30 3３０４50×3 ３25 343 343 321 ３21 ４5０×２5 ７3 343 343 ３０8 30８4５０×2 2１９343 34３298 29８５00×45 57 38１3８1 36８368 5００×４４356 500×３5 ５6 381 ３８1 356 3５6 ５00×３325 ３８1 3８1 34６３46 500×2５7３38１381 33３３33 500×2 219 381 ３8１324 324 5５０×５５406 5５0×4557 4１９41９394 ３9４５５0×4 4 381 ５5０×35 5６４19 4１９３81 381 ５50×３3２5 419 419 371 ３7１５50×25 73 41９419 359 ３59ﻬ6０0×550 60０×55 59 ４32 432 4３2 4326０0×5 5 432 60０×４5 57 43２43２419 ４1９６0０×４ 4 4０６600×３5 56 432 432 406 406 60０×3 ３2５4３２４3２39７３9７６０0×２５7３432 ４32 3８4 384钢板制对焊管件SH３40９—9６45°弯头、９０°弯头尺寸系列FHＨ FDD公称直径ＤN 端部外径中心至端面尺寸45°弯头90°弯头尺寸系列长半径长半径短半径１52２20325 ５43 30５3５５6 ４40645 5７5 ５08５５596 610 （65０) 660 406 991 6607 7 711 （７５0) 7６2 47０１１４３７62 8０0 8 3 （850) 864 ５33 １2９5 8６4 900 ９ 4 （９5０) 965 60０1448 9651 524 101６（1100）１1 18 １2 29 1220 (13０0) 1３21 １4 ３4 142０(1５0０) 12４1６43８162０(１70０）172７ 17 2743 1８29 (190０）193 302 30４８２032异径管尺寸系列(ＳH3409—9６）D1 D2 D1 Ｄ２LＬDN≤60０DN>６00公称直径DN①×②端部外径L Ｄ1 Ｄ2２０0×２250×22５0×8 30０×25０3２５273 2０3 300×2３０0×３３5０×33５０×2５0 356 27３330 ３５0×2350×0 ４0０×3５0 406 35６３56 ４00×3400×250 40６２73 3５6 4００×２4５0×4450×3５０457 35６3８1 450×3450×2５０457 27３381 500×４50 508 4５7 ５0８500×４５0０×350 508 3５6 508 500×3５5０×55５0×4５0 ５59 457 5０8 55０×4５50×3５0 ５５9 35６50８60０×550 ６1０５59 508 ６00×５６00×450 610 457 508 600×4(6５0×６00）660 ６１０610 （6５0×550）660 559 61０异径管尺寸系列（SH３４09—９6) 续前表（６５０×500) ６６０5０8 ６１０(650×4５０）660 457 61０７00×６5０711 660 61０７00×６700×５50 7１1 559 ６10 70０×5700×４50 71１457 ６10 (７50×700）７62 711 610 (750×650）76２660 6１0 （７50×60０）7６2 61０610 (7５0×55０) 762 ５5９６10 （７50×500）762 ５08 61０8０0×750 ８1３762 610 800×7800×650 813 ６６０６10 ８00×6（8５0×800）８６4 813 6１0 (8５0×750) 8６４７62 ６１０（8５０×７00) ８64 711 61０(８50×650）８64 660 61０（8５０×600）8６4 61０6１0 900×850 9１4 8６4 6１０9０0×８900×750 ９14 ７62 6１0 9０0×７9０0×650 ９14 ６６0 6１０900×6(950×90０) 965 ９14 610 （9５0×85０）９65 864 ６10 （９50×800) 965 ８13 ６10 （950×７50) 9６5 762 610 (9５０×7０0) 965 711 610 （9５0×650）9６5 ６６0 610 1０00×９51000×9 ０10０0×851000×8 ０1０00×７５10００×7 ０（1１0０×10０0) 111８1０１6 610 (1１０0×95０）１11８965 ６10 (1１0０×9００）11１８９１4 610 (１１０0×850) 111８8６4 610 (1100×８00）1118 813 61012０0×１1 11 1200×1 7１1 12０0×951200×９１（1３00×1２00)(1300×１100）（１３０0×10０0）1400×１７11 １4０0×12 11 1400×11 １1 （15００×1４00）(１5００×1300)(1500×1200）等径三通尺寸系列(SH3409—９6）D2MD1Ｃ C公称直径DN 端部外径Ｄ1、Ｄ2中心至端面尺寸C Ｍ32250 ２７3 ２1６216 3350 ３56 27９279 ４450 45７３４3 ３4３5550 559 4１9 ４１9 6（650）6６０495 495 7（750) 762 ５５9 5５9 ８(８50）8６4 ６35 63５９9５０9６5 7１1 7111 49 （1100) 1118 81３76212 8 (1300）1３21 96５9１414 ６5 （1５00）６异径三通尺寸系列(SH340９—９6)Ｄ2③MD1①②C C公称直径①×②×③端部外径中心至端面尺寸D1 D2 C M200×8 1６8 25０×2 ２０3 250× 6 1９4 ３0０×25 ４1 300×２229 300× 4 21９３50×3 27０350×25 57 ３50×2 2４8 ３50×9 23８4００×3５０5 ４00×３2９５400×25 ８3 400×2 273 ４00×５264 4５0×4 330 45０×35 30 ４5０×３32１4５0×2５08 4０0×２2９8 500×４５68 500×4 356 ５00×3５５6 500×3 346 5０0×25 33 5０0×2 32４(550×500）５59 ５08 419 ４06 (550×４50) 55９457 419 394 (５50×4０0）559 406 419 381 (5５0×３5０) ５5９３5６４19 381 （55０×３０0) 559 325 419 371异径三通尺寸系列(SH34０9—９６)续前表公称直径①×②×③端部外径中心至端面尺寸D1 Ｄ2 C M(55０×2５0）5５9 ２73 ４1９359 600×５5 32 6０0×5 432 6０0×45 1９6００×４４06 6０0×35 ０6 ６００×3 397 ６00×2５84 (650×600) 660 610 495 4８３（6５0×550) 660 ５59 4９5 47０(650×5００) ６60 ５08 49５457 (650×４5０) ６60 4５7 495 ４4４(65０×4００) 660 406 4９5 432 (6５0×３５０) 6６０３56 495 4３2 (６50×３０0) ６６0 3２5 4９5 422 700×６5 2１700×6 ５08 70０×55 95 70０×5 48３700×45 70 7０0×4 ４57 7０0×35 57 7０0×3 ４48 (７50×700) 76２71１559 ５4６（750×650) 76２６60 5５9 5４6 (750×600) 7６2 ６10 5５9 53３(750×550）7６2 559 ５５9 5２2１（75０×５00）76２508 55９５０8 (７５0×４５0）762 457 559 495 (7５0×40０) 76２４０６5５9 ４83 (750×3５０) ７62 356 ５59 4８3 (7５０×3０0) 762 3２５559 ４73 (750×250）７6２273 5５9 460 800×750 88０0×７０0 880０×65０8８０0×6００8８00×550 8异径三通尺寸系列(SH34０9—96）续前表公称直径①×②×③端部外径中心至端面尺寸D1 Ｄ2 C Ｍ８00×50０8800×４50 8８00×400 ８800×３50 8(850×800) 8６４８1３6３5 ６22 （850×７50) 86４7６2 ６35 6１0 (850×７０0) 86４７11 635 59７(850×650) ８64 660 ６35 597 (850×6０0) 8６4 6１0 635 58４（8５0×５86４５59 6３5 5７2 (8５0×５０0) 8６4 ５08 635 55９(850×450) 8６4 ４５7 635 546 （8５0×40８64 4０6 635 533 900×85 60 90０×8 ６４8 900×７50 9９０0×７00 ９９0０×６5 22 ９00×6 610 900×５50 99０0×500 ９９０0×45 7２900×4 559 10００×95 74９１０00×9 9 737 1000×８5 ７24 1０００×8 9 7１1 100０×７5 698 100０×7 9 673 １００0×65 6７3 1000×6 ９660 10０0×55 64８1000×５９63５1０00×45 6２２管帽尺寸系列（SH３409—9６)DＥ（E１）公称直径DN 端部外径Ｄ管帽高度E Ｅ1150 16８８9200 219 10225０273 127 15２3３５0 3５6 1６5 １914４5０4５７203 ２29５550 ５５9 254 2５46（650) ６6０２67７0０711 ２67(７5０）76２２６７８00 813 267(８５0）８6４267900 914 26７(9５0) 96５3051000 １016 305（11０0）１118 3431200 1２２0 ３43(1300) 1321 3５5140０14２0 38０（1500）15２4 405注:①管帽的形状为2：1标准椭圆形(以内径为基准)②当管帽的壁厚小于或等于限制厚度时，采用E值,当大于限制厚度时,采用E1值③带括号者不推荐使用④Ⅰ:ＳH34０8—96《钢制对焊无缝管件》。
