倒母线及旁路代主变操作要点解析
倒母线及旁路代主变操作要点解析
关键词双母线倒母线旁路代主变
一、基本理论概述
1、概述：变电站电气主接线是由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定顺序连接的，用以表示汇集、分配电能的电路。并且要求电气主接线可以保证必要的供电可靠性和电能质量、要具有一定的灵活性和方便性、要具有经济性、要具有发展和扩建的可能性。
2、双母线接线的优点：
（1）可轮流检修母线而不使供电中断。
（2）当一母线故障后，能迅速切至另一条母线恢复供电。
（3）检修任一回路的母刀时，只要将该刀闸的回路和母线同时停电即可，不影响其它回路的供电。
（4）调度、扩建、检修方便。
3、双母带旁路的特点：具有双母的优点，另外当线路（主变）开关检修时，该线路（主变）仍能继续供电。
4、双母带旁路的缺点：
（1）操作复杂，易发生误操作（不但要切换一次，而且二次的交流电压、电流、压板要切换）。
（2）投资费用大（一般当线路≧5条时，才装设专用旁路）。
（3）占地面积增大，配电装置构架增大。
二、变电运行工区500KV、220KV变电站主接线形式汇总
变电站500kV220kV110kV35kV10kV
三堡3/2双母线
任庄3/23/2单母分段
九里山双母线双母代旁单母分段
贺村双母代旁双母代旁单母分段
潘家庵双母代旁双母代旁双母代旁 郎山双母线双母线单母分段
沙庄双母代旁双母线单母分段
桃园双母代旁双母代旁单母分段带旁路
赵山双母代旁双母代旁双母代旁
三、变电运行工区目前可以进行旁路代主变的变电站统计
变电站电压等级主变保护配置
220kV110kV
九里山√PST-1200(双套)
贺村√√PST-1200(双套)
潘家庵√√WBZ-03(单套)
沙庄√PST-1200(双套)
桃园√√RCS-978(双套)
赵山√√RCS-978(双套)
注：“√”表示可进行旁路代主变操作
四、倒母线操作解析：
220kV变电站主变差动保护误动作事故分析及处理
摘要：本文结合工程实例，对220kV变电站运行中出现的差动保护误动作事故进行分析研究，通过分析录波图得出故障原因，并根据分析结果排查出故障发生点，运用有效处理措施予以解决该故障问题，以期为有关方面提供参考借鉴。
关键词：变电站；继电保护；误动作；处理
0 前言
在220kV变电站电力设备中一般都有着两套差动保护作为主保护设备配置，但是随着近年来配电网络的日益复杂，出现了二次回路粘连造成多点接地的故障发生，常引起不接地主变的1套差动保护产生误动作，极大地影响了变电站的正常运行。为此，现对其事故进行研究分析，以寻找出故障发生原因从而进行有效处理。
1 事故经过
某220kV变电站有1号、2号2台主变，220kV和110kV为双母线接线，均并列运行，35kV为单母分段接线，分裂运行，1号主变高中压侧接地，2号主变不接地，110kV某甲线长20.68km，充电运行本侧重合闸退出。2号主变配置主后一体保护PST-1200和RCS-978E及非电量保护RCS-974。
2016年6月19日08:48:00，受鸟害影响，该变电站110kV某甲线17.92km处发生B相接地故障，2号主变保护RCS-978E差动保护动作，跳开主变三侧开关，0.6s后110kV某甲线接地距
离二段动作切除故障。事故发生后，检修人员调取了故障录波图，判断在区外故障时，2号主变PST-1200正确不动作，RCS-978E不正确动作。
2 录波图分析
现场提取RCS-978E保护装置录波如图1，图中IACD1、IBCD1、ICCD1分别代表A、B、C三相差流，IA1、IB1、IC1、I01分别代表2号主变高压侧A、B、C三相电流和零序电流，IA3、IB3、IC3、I03分别代表2号主变中压侧A、B、C三相电流和零序电流，主变低压侧电流基本为0，不影响本文分析，不予列出。

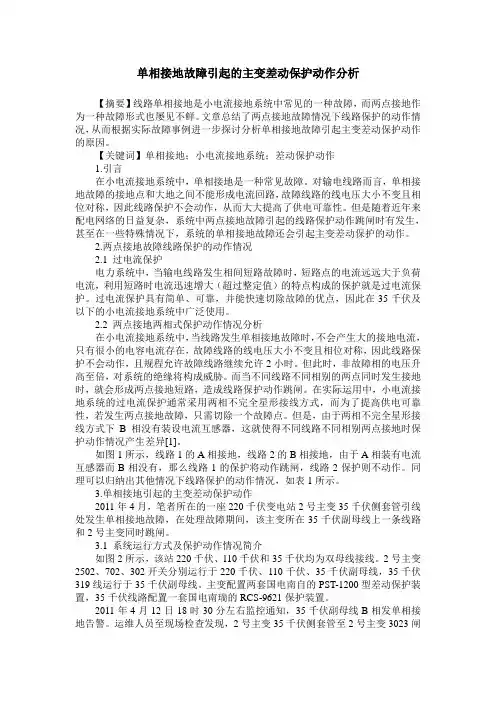

单相接地故障引起的主变差动保护动作分析
【摘要】线路单相接地是小电流接地系统中常见的一种故障，而两点接地作为一种故障形式也屡见不鲜。文章总结了两点接地故障情况下线路保护的动作情况，从而根据实际故障事例进一步探讨分析单相接地故障引起主变差动保护动作的原因。
【关键词】单相接地；小电流接地系统；差动保护动作
1.引言
在小电流接地系统中，单相接地是一种常见故障。对输电线路而言，单相接地故障的接地点和大地之间不能形成电流回路，故障线路的线电压大小不变且相位对称，因此线路保护不会动作，从而大大提高了供电可靠性。但是随着近年来配电网络的日益复杂，系统中两点接地故障引起的线路保护动作跳闸时有发生，甚至在一些特殊情况下，系统的单相接地故障还会引起主变差动保护的动作。
2.两点接地故障线路保护的动作情况
2.1 过电流保护
电力系统中，当输电线路发生相间短路故障时，短路点的电流远远大于负荷电流，利用短路时电流迅速增大（超过整定值）的特点构成的保护就是过电流保护。过电流保护具有简单、可靠，并能快速切除故障的优点，因此在35千伏及以下的小电流接地系统中广泛使用。
2.2 两点接地两相式保护动作情况分析
在小电流接地系统中，当线路发生单相接地故障时，不会产生大的接地电流，只有很小的电容电流存在，故障线路的线电压大小不变且相位对称，因此线路保护不会动作，且规程允许故障线路继续允许2小时。但此时，非故障相的电压升高至倍，对系统的绝缘将构成威胁。而当不同线路不同相别的两点同时发生接地时，就会形成两点接地短路，造成线路保护动作跳闸。在实际运用中，小电流接地系统的过电流保护通常采用两相不完全星形接线方式，而为了提高供电可靠性，若发生两点接地故障，只需切除一个故障点。但是，由于两相不完全星形接线方式下B相没有装设电流互感器，这就使得不同线路不同相别两点接地时保护动作情况产生差异[1]。
如图1所示，线路1的A相接地，线路2的B相接地，由于A相装有电流互感器而B相没有，那么线路1的保护将动作跳闸，线路2保护则不动作。同理可以归纳出其他情况下线路保护的动作情况，如表1所示。
Word文档仅供参考
Word文档仅供参考 编号：Q/×××
220kV主变保护PST-1200型
全部校验作业指导书
（范本）
编写： 年 月 日
审核： 年 月 日
批准：
年
月
日
作业负责人：
作业日期 年 月 日 时至 年 月 日 时
安徽省电力公司
Word文档仅供参考
Word文档仅供参考 1 范围
本作业指导书适用于XX变电站220kV #1主变PST-1200型保护全部校验工作, 其他变电站同类型保护装置的全部校验工作可参照本指导书执行。
2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。本作业指导书出版时,所有版本均为有效。所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408—-2005 国家电网公司电力安全工作规程（变电站和发电厂电气部分）
JJG 1027—1991 测量误差及数据处理
DL/T 623—1997 电力系统继电保护和安全自动装置运行评价规程
JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件
DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程
[急件]（87）电生供字第254号 继电保护和电网安全自动装置现场工作保安规定
（87）水电电生字第108号 继电保护及电网安全自动装置检验条例
DL/T 624—1997 继电保护微机型试验装置技术条件
GB/T 7261—2000 继电器及装置基本试验方法
DL/T 478—2001 静态继电保护及安全自动装置通用技术条件
DL/T 527—2002 静态继电保护装置逆变电源技术条件
GB 14285—1993 继电保护和安全自动装置技术规程
RCS-978系列微机变压器成套保护装置技术说明书
