拉结筋

拉结筋植筋深度规范

拉结筋植筋是建筑工程中钢筋混凝土结构中常用的连接方式，目的是增加构件的抗抗剪承载力和抗扳倒力能力，提高构件的整体稳定性和抗震能力。然而，在实际施工中，由于施工质量、操作不规范等原因，容易出现植筋深度不足的问题，导致连接效果不理想。因此，制订拉结筋植筋深度规范对于确保工程质量和安全具有重要意义。

首先，拉结筋植筋深度规范应考虑结构的力学性能和工程的使用需求。根据不同的结构形式、荷载特征和施工情况，制定相应的植筋深度要求。例如，在正常的住宅建筑中，植筋深度一般应满足混凝土保护层的要求，通常为25mm以上。而在重要的工业建筑和桥梁结构中，要根据不同地区的抗震规定和抗震等级，合理确定拉结筋植筋深度。

其次，拉结筋植筋深度规范应考虑施工的可行性和操作的便利性。施工现场操作复杂，工期紧迫，因此拉结筋植筋深度要与具体的施工工艺相协调。对于不同的工程结构，应制定相应的操作规程和工序，确保植筋深度的准确控制。同时，施工单位要加强技术培训和操作规范的指导，提高工人的技能水平和操作质量。

再次，拉结筋植筋深度规范应考虑钢筋的抗腐蚀性能和使用寿命。在选择钢筋和钢筋保护层时，要根据工程的环境条件和使用年限，制定相应的植筋深度要求。例如，对于海洋环境和潮湿地区的工程，应增加植筋深度以提高钢筋的抗腐蚀性能。在结构设计和施工过程中，要注意钢筋与混凝土的密实性，确保钢筋与混凝土之间的粘结性能，以延长结构的使用寿命。

总之，拉结筋植筋深度规范是保障工程质量和施工安全的重要措施。通过合理制定和严格执行拉结筋植筋深度规范，可以提高钢筋混凝土结构的整体性能和抗震能力，保证工程的质量和安全。因此，在建筑工程中，要重视拉结筋植筋深度的控制，加强技术培训和操作规范的指导，不断完善植筋深度规范，推动建筑行业的发展和进步。

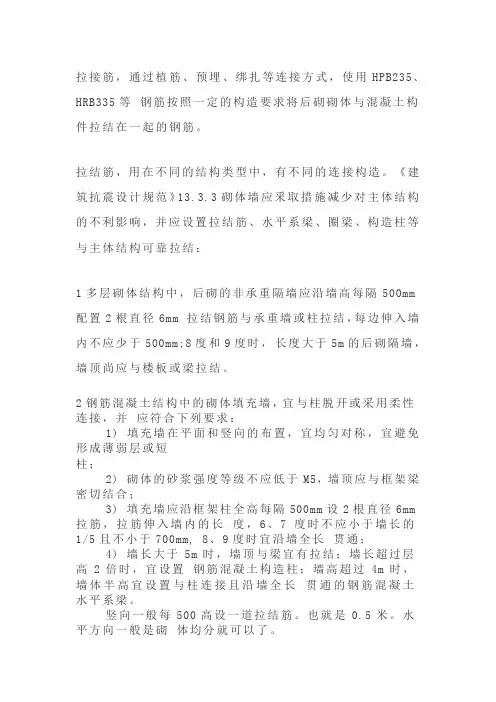

拉接筋，通过植筋、预埋、绑扎等连接方式，使用HPB235、HRB335等 钢筋按照一定的构造要求将后砌砌体与混凝土构件拉结在一起的钢筋。

拉结筋，用在不同的结构类型中，有不同的连接构造。《建筑抗震设计规范》13.3.3砌体墙应釆取措施减少对主体结构的不利影响，并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结：

1多层砌体结构中，后砌的非承重隔墙应沿墙高每隔500mm配置2根直径6mm 拉结钢筋与承重墙或柱拉结，每边伸入墙内不应少于500mm;8度和9度时， 长度大于5m的后砌隔墙，墙顶尚应与楼板或梁拉结。

2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或采用柔性连接，并 应符合下列要求：

1) 填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短

柱；

2) 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；

3) 填充墙应沿框架柱全高每隔500mm设2根直径6mm拉筋，拉筋伸入墙内的长 度，6、7度时不应小于墙长的1/5且不小于700mm, 8、9度时宜沿墙全长 贯通；

4) 墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置 钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长 贯通的钢筋混凝土水平系梁。

竖向一般每500高设一道拉结筋。也就是0.5米。水平方向一般是砌 体均分就可以了。 墙体拉结筋

在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1根直径8mm的拉接 钢筋，中间墙处钢筋每边伸入板中lOOOmm，端墙处伸入墙中并弯折。板跨 大于4. 8m的，还应在顺板跨方向靠墙边的第一块预制板的侧面，按1000mm 的间距用1根直径8mm的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向 下弯折，另一端伸入墙体内弯折。抗震等级7度及以下地区，上述拉接筋

不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预 埋钢筋与上述拉接筋相连。

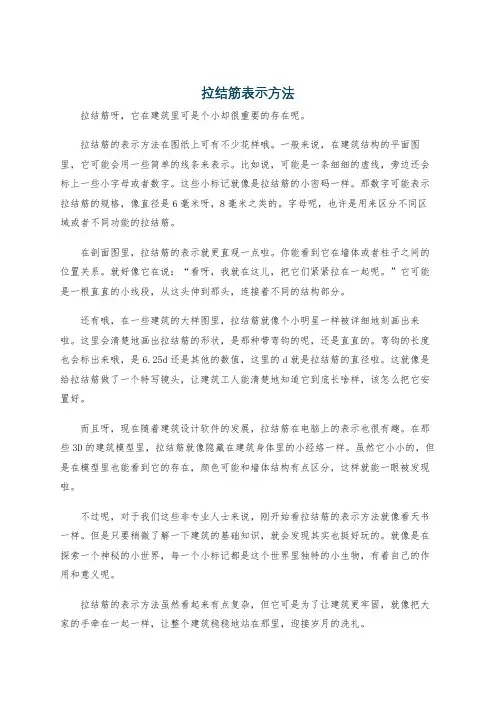

拉结筋表示方法

拉结筋呀，它在建筑里可是个小却很重要的存在呢。

拉结筋的表示方法在图纸上可有不少花样哦。一般来说，在建筑结构的平面图里，它可能会用一些简单的线条来表示。比如说，可能是一条细细的虚线，旁边还会标上一些小字母或者数字。这些小标记就像是拉结筋的小密码一样。那数字可能表示拉结筋的规格，像直径是6毫米呀，8毫米之类的。字母呢，也许是用来区分不同区域或者不同功能的拉结筋。

在剖面图里，拉结筋的表示就更直观一点啦。你能看到它在墙体或者柱子之间的位置关系。就好像它在说：“看呀，我就在这儿，把它们紧紧拉在一起呢。”它可能是一根直直的小线段，从这头伸到那头，连接着不同的结构部分。

还有哦，在一些建筑的大样图里，拉结筋就像个小明星一样被详细地刻画出来啦。这里会清楚地画出拉结筋的形状，是那种带弯钩的呢，还是直直的。弯钩的长度也会标出来哦，是6.25d还是其他的数值，这里的d就是拉结筋的直径啦。这就像是给拉结筋做了一个特写镜头，让建筑工人能清楚地知道它到底长啥样，该怎么把它安置好。

而且呀，现在随着建筑设计软件的发展，拉结筋在电脑上的表示也很有趣。在那些3D的建筑模型里，拉结筋就像隐藏在建筑身体里的小经络一样。虽然它小小的，但是在模型里也能看到它的存在，颜色可能和墙体结构有点区分，这样就能一眼被发现啦。

不过呢，对于我们这些非专业人士来说，刚开始看拉结筋的表示方法就像看天书一样。但是只要稍微了解一下建筑的基础知识，就会发现其实也挺好玩的。就像是在探索一个神秘的小世界，每一个小标记都是这个世界里独特的小生物，有着自己的作用和意义呢。

拉结筋的表示方法虽然看起来有点复杂，但它可是为了让建筑更牢固，就像把大家的手牵在一起一样，让整个建筑稳稳地站在那里，迎接岁月的洗礼。

墙体拉结筋设置规范

墙体拉结筋设置规范是指在建筑墙体结构中使用钢筋进行加固的一种施工规范。它主要目的是提高墙体的抗震性能和承载能力，确保墙体在受到外力作用时能够充分发挥其结构的稳定性和强度。

墙体拉结筋设置规范主要包括以下内容：

1. 拉结筋的选材和尺寸要求：拉结筋一般采用普通碳素结构钢筋，其直径应符合设计要求。拉结筋的截面形状一般为圆形，但在一些特殊情况下，如弯折时，也可以采用带有钩端或折角的形状。

2. 拉结筋的布置要求：拉结筋的布置应符合结构设计要求以及相关的抗震设计规范。一般情况下，拉结筋应沿墙体的垂直方向布置，拉结筋的间距和层数应根据墙体的高度和厚度进行合理设计。拉结筋的间距一般不得超过墙体厚度的3倍，拉结筋的层数一般不得超过墙高的1/4。

3. 拉结筋的固定要求：拉结筋应与墙体有足够的嵌入长度，以保证它们能够充分发挥其加固作用。拉结筋应通过焊接或打砂浆等方式与墙体牢固连接，确保其与墙体之间的力学性能和粘结性能。

4. 拉结筋与水平梁的连接要求：在墙体与水平梁连接的部位，应设置拉结筋与水平梁之间的连接装置，以加强其连接强度。连接装置可以采用钢制连接板、角钢等形式，并通过焊接或螺栓等方式与拉结筋和水平梁进行连接。

5. 拉结筋的验收要求：在施工完成后，应进行拉结筋的质量验收。验收内容主要包括拉结筋的材料、尺寸、布置、固定等方面的检查，以确保其符合设计要求和相关的施工规范。

总之，墙体拉结筋设置规范是为了提高墙体的抗震性能和承载能力而制定的一系列施工规范。严格按照规范要求进行施工，可以保证墙体结构的稳定性和强度，提高建筑物的整体安全性。
