TRM型立磨介绍
TRM型立磨的主要工作原理是通过两个磨轮的相互作用，在物料的挤
压和剪切力的作用下实现粉碎。

上磨轮向下推压时，物料被夹在两个磨轮
之间，受到辊盘的作用下进一步加大挤压力，从而实现物料的分散和细碎。

粉碎后的物料通过磨轮之间的间隙排出，形成所需的细粉。

TRM型立磨的磨轮一般由高硬度的材料制成，可以耐受高速运转和较
大的机械力。

磨轮和辊盘之间的间隙可以通过调节辊盘的位置来控制。

较
小的间隙可实现更细的粉碎，但同时也会增加能耗和磨损。

因此，在实际
应用中需要根据具体物料的特性和生产要求来进行调整。

1.高效率：由于其独特的工作原理，TRM型立磨可以在较短的时间内
实现物料的细碎和分散，提高生产效率。

2.精度高：磨轮和辊盘之间的微小间隙可以精确调节，确保所得到的
细粉质量稳定，满足不同应用的要求。

3.适应性强：TRM型立磨可以处理多种物料，包括颗粒状、纤维状和
膏状等不同形式的物料，具有很高的适应性。

4.可靠性好：TRM型立磨采用优质材料制成，具有较高的强度和耐磨性，可以在长时间工作下保持稳定可靠的性能。

总的来说，TRM型立磨是一种高效、精度高且适应性强的粉磨设备，
可以广泛应用于多个行业中。

随着科技的不断发展和对产品质量要求的提高，TRM型立磨在工业生产中的应用前景将愈发广阔。

立磨运行主要工艺参数
1、磨出口温度 向磨内供热风是干燥物料和提升物料的需要，
磨机出口气体温度的高低是衡量磨机运行状况的重 要因素，过热会导致内部机械受损；过低，则达不 到干燥目的。磨机出口温度最好控制在合适的范围 内。若出口温度较高，则适当打开循环风机挡板， 或打开冷风挡板；若出口温度低，则适当增加热风 供给量，以保证生料水份不超标。
目录
立磨的历史及发展现状 立磨结构及工作原理 立磨运行主要工艺参数
立磨的历史及发展现状
立磨又称立式磨、辊磨、立式辊磨。第一台立 磨是上个世纪二十年代在德国研制出来的。第一 台用于水泥工业的立磨于1935年在西德出现，立 磨在欧洲的水泥厂使用多年以后，才在美国开始 使用，美国第一台立磨是在1973年末投入运转。 后来，日本、埃及、黑西哥、新西兰、阿根廷、 刚果等国也采用了立磨。
立磨的历史及发展现状
由于它是利用料床原理进行粉磨，避免了金属 间的撞击与磨损，金属磨损量小、噪音低；又因为 它是风扫式粉磨，带有内部选粉功能，避免了过粉 磨现象，因此减少了无用功的消耗，粉磨效率高， 与球磨系统相比，粉磨电耗仅为后者的50%～60%， 还具有工艺流程简单、单机产量大、入料粒度大、 烘干能力强、密闭性能好、负压操作无扬尘、对成 品质量控制快捷、更换产品灵活、易实现智能化、 自动化控制等优点，故在世界各国得到广泛应用。 已成为当今国际上生料粉磨和煤粉磨的首选设备。
立磨运行主要工艺参数
3、磨机料层 立磨稳定运转的另一重要因素是料床稳定。
料层稳定，风量、风压和喂料量才能稳定，否则 就要通过调节风量和喂料量来维持料层厚度。若 调节不及时就会引起振动加剧，电机负荷上升或 系统跳停等问题。此外，最佳料层厚度主要取决 于原料质量，如含水量、粒度、颗粒分布和易磨 性。控制合适的料层厚度、稳定的料层是立磨料 床粉磨的基础，也是磨机正常运转的关键。

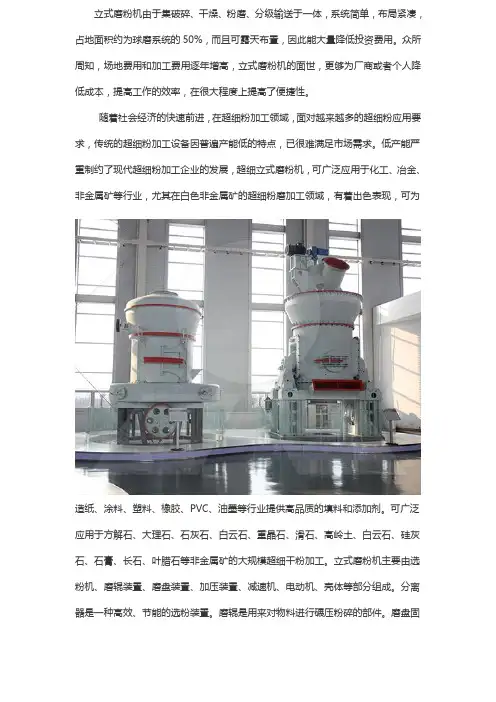

立式磨粉机由于集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积约为球磨系统的50%，而且可露天布置，因此能大量降低投资费用。

众所周知，场地费用和加工费用逐年增高，立式磨粉机的面世，更够为厂商或者个人降低成本，提高工作的效率，在很大程度上提高了便捷性。

随着社会经济的快速前进，在超细粉加工领域，面对越来越多的超细粉应用要求，传统的超细粉加工设备因普遍产能低的特点，已很难满足市场需求。

低产能严重制约了现代超细粉加工企业的发展，超细立式磨粉机，可广泛应用于化工、冶金、非金属矿等行业，尤其在白色非金属矿的超细粉磨加工领域，有着出色表现，可为造纸、涂料、塑料、橡胶、PVC、油墨等行业提供高品质的填料和添加剂。

可广泛应用于方解石、大理石、石灰石、白云石、重晶石、滑石、高岭土、白云石、硅灰石、石膏、长石、叶腊石等非金属矿的大规模超细干粉加工。

立式磨粉机主要由选粉机、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成。

分离器是一种高效、节能的选粉装置。

磨辊是用来对物料进行碾压粉碎的部件。

磨盘固定在减速机的输出轴上，是磨辊碾压物料的地方。

加压装置是为磨辊提供碾压力的部件，向磨辊提供足够的压力以粉碎物料。

立式磨粉机不仅在投资费用上有较大的优势，其性能上的优势愈加明显，塔集破碎、干燥、粉磨、分级输送于一体。

磨粉效率更是相较其他普通磨粉机而言大幅度提升，，寿命方面也远超别的磨粉机，因为要处理的物料在辊磨内停留的时间仅2-3分钟，而在球磨机内则要15-20分钟。

所以立式辊磨产品化学成分及细度可以很快测定、校正，而且质量稳定。

黎明重工在探索非金属矿规模化发展之路时，不断为客户创造价值，不断开发出、节能型的装备与技术，为我国的环保事业做出一份自己的贡献，承担起属于一个企业的社会责任和义务，黎明的立式磨粉机对于实现非金属矿规模化发展也具有重要意义，可以很大程度上推动实现非金属矿的规模化的发展。

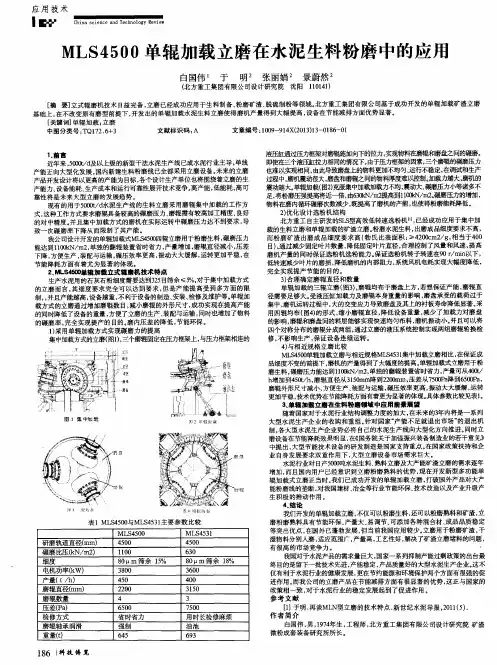

靠 性 将是 未来 大型 立磨 的发 展趋 势 。 现 有 的用 于５ ０ ０ ０ ｔ ／ ｄ ￣ ｇ泥生 产 线 的生料 立磨 采 用磨 辊集 中加载 的 工作 方
过程中， 磨机震动很大， 磨盘和 磨辊之间的物料厚度难以 控制。 加载 力越大， 磨机的
震 动越 大。 单 辊加载 （ 图２ ） 克眼 集中加载加载力不均 ， 震 动大、 碾磨压力小 等诸 多不 足， 将粉磨压 强提高将近— 倍 ， 由６ ３ ／ 瑚２ 提高 到１ １ （ １ ￣ Ｎ／ ｍ２ 。 碾 磨压力的增 加， 物料在磨 内循环碾磨 次数减少 ， 既提高 了磨机 的产能 ， 也 使得粉磨 能耗 降低 。 ２ ） 优 化设 计 选粉 机结 构 北方重工自主研发的Ｓ Ｌ Ｓ 型高效低转速选粉机ｎ 】 ， 已经成功应用于集 中加 载的 生料立 磨和单 辊加 载的矿 渣立磨 。 粉磨 水泥 生料 ， 出磨成 品细度 要求 不高 ， 而 粉磨 矿 渣 出磨 成 品细 度 要 求高 （ 勃 氏比表 面积 ： ≥４ ２ ０ ０ ｃ ｍ２ ／ ｇ， 相 当于 ４ ０ ０ 目） 。 通 过减 少固定 叶片数量 ， 降低 固定叶片 直径 ， 合理 控制 了风量 和风速 ， 提 高 磨 机产 量 的同时保 证选 粉机 选粉 能力 。 保 证选 粉机 转子转 速在 ９ Ｏ ｒ ／ ｍｉ ｎ 以下 ， 低转 速减 少叶 片的磨 损 ， 降低磨机 的 内部 阻力 ， 系统 风机 电耗实 现大幅 度降低 ，
［ 关键 词］ 单辊 加 载 ； 立 磨 中图分 类 号 ： ＴＱ１ ７ ２ ． ６文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ （ ２ ０ １ ３ ） １ ３ — ０ １ ８ ６ 一Ｏ １
１ ． 前 言 近年 来 ， ５ ０ ０ ０ ｔ ／ ｄ ￣ 以上级 的新型 干法水 泥生 产线 已成水泥 行业 主导 ， 单线 产 能 正向大 型化 发展 ， 国 内新 建生料 粉磨 线 已全部 采用 立磨设 备 。 未 来的 立磨
