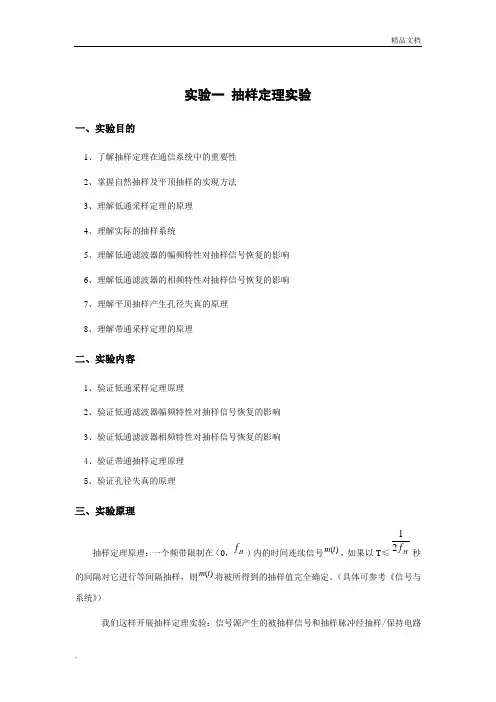

实验一 抽样定理实验一、实验目的1、了解抽样定理在通信系统中的重要性2、掌握自然抽样及平顶抽样的实现方法3、理解低通采样定理的原理4、理解实际的抽样系统5、理解低通滤波器的幅频特性对抽样信号恢复的影响6、理解低通滤波器的相频特性对抽样信号恢复的影响7、理解平顶抽样产生孔径失真的原理8、理解带通采样定理的原理二、实验内容1、验证低通采样定理原理2、验证低通滤波器幅频特性对抽样信号恢复的影响3、验证低通滤波器相频特性对抽样信号恢复的影响4、验证带通抽样定理原理5、验证孔径失真的原理三、实验原理抽样定理原理：一个频带限制在（0，H f ）内的时间连续信号()m t ，如果以T ≤H f 21秒的间隔对它进行等间隔抽样，则()m t 将被所得到的抽样值完全确定。
（具体可参考《信号与系统》）我们这样开展抽样定理实验：信号源产生的被抽样信号和抽样脉冲经抽样/保持电路输出抽样信号，抽样信号经过滤波器之后恢复出被抽样信号。
抽样定理实验的原理框图如下：抽样/保持被抽样信号抽样脉冲低通滤波器抽样恢复信号图1抽样定理实验原理框图抽样/保持被抽样信号抽样脉冲低通滤波器抽样恢复信号低通滤波器图2实际抽样系统为了让学生能全面观察并理解抽样定理的实质，我们应该对被抽样信号进行精心的安排和考虑。
在传统的抽样定理的实验中，我们用正弦波来作为被抽样信号是有局限性的，特别是相频特性对抽样信号恢复的影响的实验现象不能很好的展现出来，因此，这种方案放弃了。
另一种方案是采用较复杂的信号，但这种信号不便于观察，如图所示：被抽样信号抽样恢复后的信号图3复杂信号抽样恢复前后对比你能分辨图中抽样恢复后信号的失真吗？因此，我们选择了一种不是很复杂，但又包含多种频谱分量的信号：“3KHz正弦波”+“1KHz正弦波”，波形及频谱如所示：图1被抽样信号波形及频谱示意图对抽样脉冲信号的考虑大家都知道，理想的抽样脉冲是一个无线窄的冲激信号，这样的信号在现实系统中是不存在的，实际的抽样脉冲信号总是有一定宽度的，很显然，这个脉冲宽度（简称脉宽）对抽样的结果是有影响的，这就是课本上讲的“孔径失真”，用不同的宽度的脉冲信号来抽样所带来的失真程度是不一样的，为了让大家能很好地理解和观察孔径失真现象，我们将抽样脉冲信号设计为脉宽可调的信号，在实验中大家可以一边调节脉冲宽度，一边从频域和时域两个方面来观察孔径失真现象。
抽样定理我们所看所听的世界是连续的，亮暗、高低、大小、快慢......都是连续变化，这些变化如果画到坐标轴里，就会变成连续的信号，课本上称为模拟信号。
而我们的电子设备处理的却是0-1信号。
本文所说的抽样定理便是联系模拟与数字信号之间的桥梁。
图片来源：网络；声音数字化过程与还原过程上图所示，一位同学的歌声，通过麦克风记录下来，此时为连续的模拟信号。
然后通过声卡转换为数字信号，便可以存储，计算。
如果需要收听这段声音，那么再通过声卡与音响还原。
所以我们不禁要问，如何将模拟信号数字化呢，数字化之后还能够无失真的还原它？下图告诉我们，一个模拟信号m(t)需要经过抽样、量化、编码三个步骤才能变成数字信号，然后在信道内传输。
其中的抽样是第一步，也是至关重要的一步。
图片来源：网络；模拟信号数字化如果让小朋友来解决这个问题，他们也会想到，对于一个连续的曲线，我在其中抽出一定的点来，这些点不就变成了离散的信号了吗？然后我们再量化编码变成数字信号。
没错，我们本文要说的就是，怎么抽样，按照什么样的频率进行？图片来源：网络；对模拟信号“筛选”冲激抽样之前我们学习过冲激函数，我们用冲激函数去乘以函数f(t)，会得到冲激处的函数值，我们当时称之为“筛选”特性，没错，这个就是抽样。
假设函数为f(t)，抽样函数为p(t)为周期冲激函数，现在用p(t)对f(t)进行抽样，得出的抽样结果为fs(t)。
这三个函数的频域表达式分别为F(w)，P(w)，Fs(w)。
信号f(t)的傅里叶变换为F(w)，最大频率为Wm。
抽样函数p(t)的傅里叶系数为Pn，傅里叶变换为P(w)，那么fs(t)=f(t)*p(t)，其傅里叶变换为Fs(w)。
在这种情况下抽样信号fs(t)是由一系列冲激函数构成，每个冲激的间隔为Ts而强度等于连续信号的抽样值f(nTs)，如上图所示。
周期信号的傅里叶变换我们用周期冲激信号去抽样原始的信号？那么周期间隔Ts如何确定？如果间隔太大，看起来会丢失太多的信息；如果间隔太小，是不是信息又有点冗余了？抽样频率选择稀疏点？还是密集些呢？时域抽样定理一个频率受限的信号f(t)，如果频谱只占据-W m~Wm的范围，则信号f(t)可以用等间隔的抽样值唯一的的表示。
本科实验报告课程名称：信号与系统实验项目：抽样定理实验地点：北区博学楼机房专业班级：电信1201 学号: ******** 学生姓名：指导教师：***一、实验目的：1、了解电信号的采样方法与过程以及信号恢复的方法。
2、验证抽样定理，加深对抽样定理的认识和理解。
二、原理说明：离散时间信号可以从离散信号源获得，也可以从连续时间信号经抽样而获得。
抽样信号fs（t）可以看成是连续信号f（t）和一组开关函数s（t）的乘积。
即：fs（t）=f（t）×s（t）对抽样信号进行傅里叶分析可知，抽样信号的频谱包含了原连续信号以及无限个经过平移的原信号频谱。
平移后的频率等于抽样频率fs及其各次谐波频率2fs、3fs、4fs、5fs......。
正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连接起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复为原信号。
只要用一个截止频率等于原信号频谱中最高频率fmax的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器的输出可以得到恢复后的原信号。
但原信号得以恢复的条件是fs>2B，其中fs为抽样频率，B为原信号占有的频带宽度。
而fmin=2B为最低的抽样频率，又称为“奈奎斯特抽样率”。
当fs<2B 时，抽样信号的频谱会发生混叠，从发生混叠后的频谱中，我们无法用低通滤波器获得原信号频谱的全部内容。
在实际使用中，仅包含有限频谱的信号是极少的，因此即使fs=2B，恢复后的信号失真还是难免的。
为了实现对连续信号的抽样和抽样信号的复原，可用以下实验原理方案：图1-3 抽样定理实验方框图三、实验内容及步骤：1、方波信号的抽样与恢复。
1）观察方波信号的抽样。
调节函数信号发生器，使其输出频率分别为1KHZ、3KHZ，s（t）的频率分别置3.9KHz、15.6KHz、62.5KHz，观察抽样后的波形，并记录之。
方波原始图62.5KHz的抽样图2）观察恢复后的波形。
