管道连接方式

十种给排水管道常用的连接方式范本 1：1、法兰连接1.1 概述法兰连接是一种常用的给排水管道连接方式，通过法兰盘与波形垫进行连接，使用螺栓进行固定，具有连接牢固、密封性好的特点。

1.2 步骤1.2.1 检查法兰盘与波形垫是否完好无损。

1.2.2 用合适的工具将螺栓穿过法兰盘的孔，并用螺母将其固定。

1.2.3 逐一检查每一个螺栓的紧固情况。

1.3 注意事项1.3.1 法兰盘与波形垫之间应保持平整，无杂质。

1.3.2 螺栓的紧固力度应适中，过紧容易导致法兰变形、泄漏。

2、插接连接2.1 概述插接连接是一种简便的给排水管道连接方式，主要用于直管连接。

2.2 步骤2.2.1 用合适的工具将直管切割成所需长度。

2.2.2 在切割端面上涂抹适量密封胶。

2.2.3 将两段直管的端面插入彼此，用力均匀使其插入。

2.2.4 使用螺丝固定直管连接。

2.3 注意事项2.3.1 插接连接时，要确保直管端面平整，无凹陷、突出。

2.3.2 使用螺丝固定时，要适度加压，不能过紧。

3、承插焊连接3.1 概述承插焊连接是一种常用的给排水管道连接方式，通过加热焊接来连接管道，使用承插连接套进行固定。

3.2 步骤3.2.1 使用角磨机等工具对接口进行修整。

3.2.2 在接口处涂上焊接剂。

3.2.3 将承插连接套套在焊接口处。

3.2.4 使用气焊枪加热焊接区域，使之融化。

3.2.5 等待焊接面冷却，固定连接套。

3.3 注意事项3.3.1 对接口进行修整时，要确保平整、无毛刺。

3.3.2 焊接时，要注意加热均匀、不要过热。

本文档涉及附件：无本文所涉及的法律名词及注释：无范本 2：1、承插焊连接1.1 概述承插焊连接是一种常用的给排水管道连接方式，通过加热焊接来连接管道，使用承插连接套进行固定。

1.2 步骤1.2.1 使用角磨机等工具对接口进行修整。

1.2.2 在接口处涂上焊接剂。

1.2.3 将承插连接套套在焊接口处。

1.2.4 使用气焊枪加热焊接区域，使之融化。

管道的坡口：管壁厚度＜3mm 的管子对焊后一般不开坡口，管壁厚度≥3mm 时，管端 管 道的坡口 应开坡口。管道的坡口宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方 法。采用 热加工方法加工坡口后，应除去氧化皮，熔渣及影响焊接质量的表面层，并将凹凸 不平处打 磨平整。
管道的对口：管道组对时，间隙应符合要求。用 400mm 直尺在距焊缝中心 200mm 处 管 道的对口 测量平直度，当管子公称通径＜100mm 时，允许偏差为 1mm；当管子公称通径≥100 时， 允许偏差为 2mm。但全长允许偏差均为 10mm。管道对接焊口组对应做到内壁齐平，内壁 错边量不超过壁厚的 10％，且不大于 2mm。当内壁错边量超过上述的规定要求或外壁错边 量 ＞3mm 时，应进行修整。管子对口前，坡口管端 15~20mm 范围内的铁锈、油污、毛刺等 应清 除干净。点焊时，每个焊口至少点焊 3~5 处。
适用于光滑面和凹凸面法兰。适用于工作压力≤4.0MPa，工作温度≤450℃。 4、 金属垫片。常用的有齿形、椭圆形和八角形垫片，以及高压管道上的透镜式垫片。 一
般当公称压力≥6.4 MPa 时采用金属垫片。 法兰安装： 法兰安装：法兰安装前应对法兰的外形尺寸进行检查，包括外径、内径、螺
栓孔径及数 目、螺栓孔中心距、凸缘高度等是否符合技术标准的要求。法兰密封面应平整光 洁，不得有 毛刺及径向沟槽。螺纹法兰的螺纹部分应完整、无损伤。凹凸面法兰应能自然嵌 合，凸面的 高度不低于凹槽的深度。
焊接方式：钢管的焊接方式有很多，有气焊、手工电弧焊、手工氩弧焊、埋弧自动焊、 焊 接方式 埋弧半自动焊、接触焊和气焊。由于电焊焊缝强度比气焊高，并且比气焊经济，因此 优先采 用电焊焊接。气焊一般只用于公称通径＜50mm，壁厚＜3.5mm 的管道。因条件限制不 能采 用电焊焊接的地方也可采用气焊焊接公称通径＞50mm 的管子。

HDPE管道的连接方法HDPE管道是一种非常常见的管道材料，由于其具有高密度和高强度的特性，被广泛应用于水处理、排水、供水、石油化工、化学工业、农业灌溉等领域。

在安装HDPE管道时，连接是一个非常重要的环节，不仅要确保连接的牢固性和密封性，还要避免引起漏水、渗漏等问题。

以下将介绍几种常见的HDPE管道连接方法：1.热熔连接法：热熔连接法是最常用的一种连接方法。

首先，将两根HDPE管道的管口进行加热，直至管口变软并开始熔化。

然后将两根管道迅速接触在一起，待管口冷却后，连接就完成了。

热熔连接法连接的管道具有良好的密封性和牢固性，适用于直径较小的管道连接。

2.电热熔连接法：电热熔连接法是一种使用电热板将HDPE管道的管口加热至熔化的连接方法。

这种连接方法可以实现自动控温，确保连接质量，适用于直径较大的管道连接。

3.热熔螺纹连接法：热熔螺纹连接法是一种利用热熔技术将HDPE管道与金属螺纹管件连接的方法。

首先将金属螺纹管件与HDPE管道加热，然后将它们迅速螺纹连接在一起，待冷却后连接完成。

这种连接方法可以有效解决HDPE管道与金属管件连接的问题。

4.热熔插接连接法：热熔插接连接法是一种利用热熔技术将HDPE管道与HDPE管件连接的方法。

首先将HDPE管道的管口和HDPE管件的插口加热至熔化，然后将它们迅速插接在一起，待冷却后连接完成。

这种连接方法适用于需要连接多个管道的情况。

5.热收缩连接法：热收缩连接法是一种将HDPE管件套在HDPE管道上，然后利用加热收缩技术将其缩紧连接的方法。

这种连接方法简单易行，适用于一些需要快速连接的场合。

6.机械连接法：机械连接法是一种利用机械连接器将HDPE管道与HDPE管件连接的方法。

这种连接方法不需要加热，可以避免管道变形，适用于一些特殊情况。

7.钢筋套管连接法：钢筋套管连接法是一种将HDPE管道套入带有钢筋的管件中，然后利用机械或热熔技术将其连接的方法。

这种连接方法可以增加连接的牢固性和稳定性，适用于一些需要承受较大压力的场合。

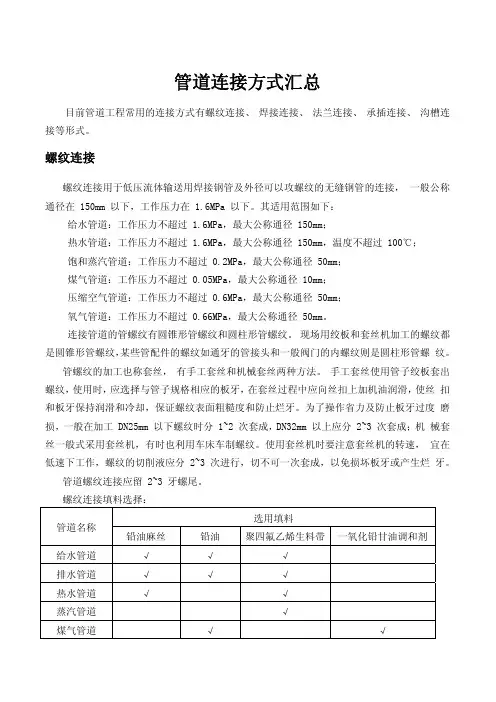

市政给水管道常见连接方式市政给水管道常见连接方式主要包括以下几种：一、螺纹连接螺纹连接是一种常见的连接方式，主要用于低压流体输送用焊接钢管及外径可以攻螺纹的无缝钢管的连接。

在消防给水系统中，当管径DN50mm时，应采用螺纹连接。

螺纹连接具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点。

二、焊接连接焊接连接是管道工程中最重要且应用最广泛的连接方式。

它具有较高的焊缝强度，经济性好，因此在市政给水管道工程中得到广泛应用。

焊接连接适用于各种管材，如钢管、不锈钢管、铸铁管等。

三、沟槽连接沟槽连接是一种具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点的连接方式。

它适用于各种管径的管道，尤其在大型工程中应用广泛。

沟槽连接的施工速度快，连接可靠，有利于提高工程效率。

四、法兰连接法兰连接是一种广泛应用于市政给水管道的连接方式。

它具有连接可靠、拆卸方便、维修快捷等特点。

法兰连接适用于各种管道系统，可用于输送水、气、油等介质。

五、卡箍连接卡箍连接是一种新型连接方式，适用于给水、排水、燃气等管道系统。

它具有安装简便、连接可靠、维修方便等优点。

卡箍连接采用专用工具进行安装，连接速度快，有利于提高施工效率。

六、粘接连接粘接连接主要用于塑料管道的连接，如PVC管、PE管等。

它具有连接简便、密封性好、耐腐蚀等优点。

粘接连接采用专用胶水进行连接，施工速度快，适用于各种管径的管道。

总之，市政给水管道连接方式多样，可根据工程需求、管道材料、施工条件等因素选择合适的连接方式。

在实际应用中，各种连接方式各有优缺点，施工人员应根据具体情况选择合适的连接方式，确保管道系统的安全、稳定和可靠。
