下载文档原格式

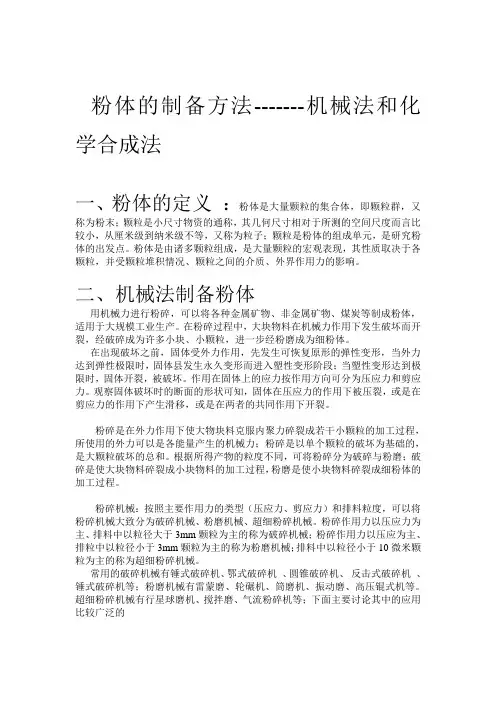

粉体的制备方法-------机械法和化学合成法一、粉体的定义：粉体是大量颗粒的集合体，即颗粒群，又称为粉末；颗粒是小尺寸物资的通称，其几何尺寸相对于所测的空间尺度而言比较小，从厘米级到纳米级不等，又称为粒子；颗粒是粉体的组成单元，是研究粉体的出发点。
粉体是由诸多颗粒组成，是大量颗粒的宏观表现，其性质取决于各颗粒，并受颗粒堆积情况、颗粒之间的介质、外界作用力的影响。
二、机械法制备粉体用机械力进行粉碎，可以将各种金属矿物、非金属矿物、煤炭等制成粉体，适用于大规模工业生产。
在粉碎过程中，大块物料在机械力作用下发生破坏而开裂，经破碎成为许多小块、小颗粒，进一步经粉磨成为细粉体。
在出现破坏之前，固体受外力作用，先发生可恢复原形的弹性变形，当外力达到弹性极限时，固体县发生永久变形而进入塑性变形阶段；当塑性变形达到极限时，固体开裂，被破坏。
作用在固体上的应力按作用方向可分为压应力和剪应力。
观察固体破坏时的断面的形状可知，固体在压应力的作用下被压裂，或是在剪应力的作用下产生滑移，或是在两者的共同作用下开裂。
粉碎是在外力作用下使大物块料克服内聚力碎裂成若干小颗粒的加工过程，所使用的外力可以是各能量产生的机械力；粉碎是以单个颗粒的破坏为基础的，是大颗粒破坏的总和。
根据所得产物的粒度不同，可将粉碎分为破碎与粉磨；破碎是使大块物料碎裂成小块物料的加工过程，粉磨是使小块物料碎裂成细粉体的加工过程。
粉碎机械：按照主要作用力的类型（压应力、剪应力）和排料粒度，可以将粉碎机械大致分为破碎机械、粉磨机械、超细粉碎机械。
粉碎作用力以压应力为主、排料中以粒径大于3mm颗粒为主的称为破碎机械；粉碎作用力以压应为主、排粒中以粒径小于3mm颗粒为主的称为粉磨机械；排料中以粒径小于10微米颗粒为主的称为超细粉碎机械。
常用的破碎机械有锤式破碎机、鄂式破碎机、圆锥破碎机、反击式破碎机、锤式破碎机等；粉磨机械有雷蒙磨、轮碾机、筒磨机、振动磨、高压锟式机等。
高纯氧化铝陶瓷的制备及应用简介
高纯氧化铝陶瓷是以高纯超细氧化铝粉体（晶相主要为α-Al2O3）为主要原料组成的重要陶瓷材料。
高纯氧化铝陶瓷因具有机械强度高、硬度大、耐高温、耐腐蚀等优良性能而受到人们的广泛关注。
1.高纯氧化铝陶瓷的制备
高纯氧化铝陶瓷的制备对原始粉体的要求较高，一般是以纯度＞99.99％晶相为α相的氧化铝粉为主要原料。
高纯超细氧化铝粉体的特征决定了最终制备高纯氧化铝陶瓷的性能。
在高纯氧化铝粉体的制备过程中，要求粉体的纯度高，颗粒尺寸小且分布均匀，粉体活性高，并且团聚程度低。
这样可在相对较低的温度下制得高纯氧化铝陶瓷。
因此，为制备高纯氧化铝陶瓷，首先要制备出高纯氧化铝粉体。
（一）高纯氧化铝粉体的制备
目前，高纯超细氧化铝粉体主要有改良拜耳法、氢氧化铝热分解法、沉淀法、活性高纯铝水解法等制备方法。
a．改良拜耳法
拜耳法是工业上常用的制备氧化铝粉体的方法。
利用该方法制备氧化铝的过程中，由于原料铝酸钠中含有大量的Si、Fe、K、Ti等杂质，使得制备的氧化铝粉体纯度有所降低。
在传统制备工艺的基础上，对铝酸钠及结晶后的氧化铝进行脱杂处理，制备了纯度相对较高的氧化铝粉体，这种方法即为改良拜耳法。
该方法所用的原料主要为铝酸钠，来源广泛，整个过程中不会产生污染。
但是由于其制备工艺相对复杂，导致氧化铝生产效率低，从而限制了。
摘要本实验是研究高纯氧化铝粉体的制备方法，属于氧化铝粉体制备领域。
之所以研究这个课题，是因为近年来，国内高纯、超细α- Al2O3的应用领域迅速拓宽，引进和消化吸收的氧化铝高技术材料生产线增加，使得高纯、超细α-Al2O 3的研究、开发成为一个非常活跃的领域【1】。
又由于生产1t多品种Al2O3可获利润为等量级的冶金级Al2O3的10倍，甚至100倍，可创造相当可观的经济效益。
因此，迅速开发一种低成本、具有竞争力的高纯、超细α- Al2O3的新方法显得尤为重要。
故而，设计高纯氧化铝的制备方案，具有很高的经济价值和社会意义。
称取一定量的氢氧化铝快脱粉粉体，加水配制成悬浊液，为了使氢氧化铝理解完全，在85℃下边加热边搅拌一个小时【2】。
滴加配制的稀HNO3（1:3），调PH 为5.0~6.0除去其中的杂质硅，再用组织搅拌匀浆机搅拌清洗10分钟，用G4漏斗抽滤，重复清洗步骤5遍，除去杂质钠离子、钾离子以及引入的硝酸根离子。
在110℃的烘箱中烘一个小时后，再分别在600℃和1200℃的马非炉中各煅烧一个小时，制得高纯氧化铝粉末【3,4】。
用所设计的方案，制备得到得的高纯氧化铝，经过检测其中各杂质的含量：硅含量21ppm,铁含量为17ppm.根据高纯氧化铝制备标准，符合制备要求。
所制备的高纯氧化铝纯度达到99.997％，可用作荧光粉用高纯氧化铝关键词:氢氧化铝；高纯氧化铝；制备ABSTRACTThis experiment is to study the high-purity alumina powders, are areas of alumina powder. The reason of this issue, because in recent years, the domestic high-purity, ultra-fine α- Al2O3 rapidly expanding areas of application, introduction and absorption of increased alumina production line of high-tech materials to make high purity, ultra-fine α- Al2O3 of to develop into a very active area. Also, because many species produce 1t Al2O3profitability of metallurgical grade Al2O3such magnitude is 10 times, or even 100 times, can create considerable economic benefits. Therefore, the rapid development of a low-cost, competitive high-purity, ultrafine α-Al2O3in the new method is particularly important. So, design preparation of high purity alumina program, with high economic value and social significance.Weigh a certain amount of aluminum hydroxide fast off body, prepared with water into a suspension, in order to understand fully aluminum hydroxide,heated at 85 ℃below stirring for an hour. Dropping the preparation of dilute HNO3 (1:3), adjust PH to 5.0 ~ 6.0 to remove impurities including silicon, and then mixing Homogenize the tissue for 10 minutes stirring cleaning, filtration funnel with a G4, repeat cleaning steps 5 times to remove impurities Sodium, potassium, as well as the introduction of nitrate ion. At 110 ℃drying oven for an hour, then at 600 ℃and 1200 ℃horse non-burning oven for an hour each, obtained high-purity alumina powder.Results: The design options were prepared from high purity alumina, have been tested in which the impurities: silicon content of 21ppm, iron content of 17ppm.Conclusion: According to the preparation of high purity alumina standard, meet the preparation requirements. Therefore, the design of high-purity alumina with aluminum hydroxide preparation program is mature.Key words: Aluminum hydroxide；Alumina; Preparation目录第一章概述 (5)1.1 氧化铝的性质 (5)1.2 氧化铝的用途 (5)1.3 氧化铝制品的国内外形势 (6)第二章氧化铝的制备方法 (8)2.1国外制备氧化铝的方法 (8)2.2 国内制备高纯氧化铝的方法 (9)第三章实验设计及除杂 (11)3.1 除去杂质 (11)3.2设计实验方案 (11)第四章实验方案 (12)4.1实验准备 (12)4.1.1实验原理 (12)4.1.2实验仪器和试剂 (12)4.2实验过程 (12)4.2.1 试验流程图 (13)4.2.2实验步骤： (14)4.3 改进后的实验方案 (15)4.3.1 实验流程图如下 (15)4.3.2 改进的实验步骤 (16)4.4 检测及指标 (16)4.4.1 检测方法 (16)4.4.2产品中杂质含量标准 (17)4.5检测结果 (18)参考文献： (19)致谢 (20)第一章概述1.1 氧化铝的性质纯氧化铝是白色无定形粉末，俗称矾土，密度为3.9﹣4.0g／cm3,熔点为2050，沸点为2980，不溶于水，为两性氧化物，能溶于无机酸和碱性溶液中。

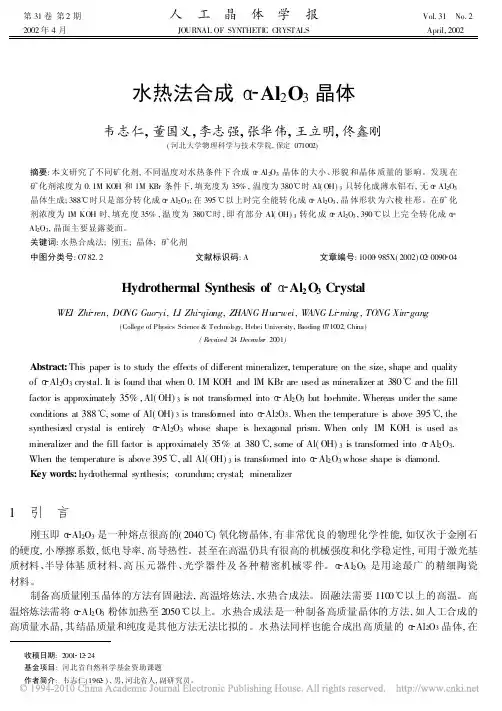

第31卷第2期人 工 晶 体 学 报Vol.31 No.2 2002年4月JOURNAL OF SYNTHETIC C RYSTALS April,2002水热法合成 Al2O3晶体韦志仁,董国义,李志强,张华伟,王立明,佟鑫刚(河北大学物理科学与技术学院,保定071002)摘要:本文研究了不同矿化剂,不同温度对水热条件下合成 Al2O3晶体的大小、形貌和晶体质量的影响。
发现在矿化剂浓度为0.1M KOH和1M KBr条件下,填充度为35%,温度为380 时Al(OH)3只转化成薄水铝石,无 Al2O3晶体生成;388 时只是部分转化成 Al2O3;在395 以上时完全能转化成 Al2O3,晶体形状为六棱柱形。
在矿化剂浓度为1M KOH时,填充度35%,温度为380 时,即有部分Al(OH)3转化成 Al2O3,390 以上完全转化成 Al2O3,晶面主要显露菱面。
关键词:水热合成法;刚玉;晶体;矿化剂中图分类号:O782.2 文献标识码:A 文章编号:1000 985X(2002)02 0090 04Hydrothermal Synthesis of Al2O3CrystalWE I Zhi ren,DO NG Guo yi,LI Zhi qiang,Z HANG Hua wei,WANG Li ming,TONG Xin gang(College of Physics Science&Technol ogy,Hebei Univers ity,Baoding071002,Chi na)(Rece ived24Dece mbe r2001)Abstract:This paper is to study the effects of different mineralizer,temperature on the size,shape and quality of Al2O3crystal.It is found that when0.1M KOH and1M KBr are used as mineralizer at380 and the fill factor is approximately35%,Al(OH)3is not transformed into Al2O3but boehmite.Whereas under the same conditions at388 ,some of Al(OH)3is transfor med into Al2O3.W hen the temperature is above395 ,the synthesized crystal is entirely Al2O3whose shape is hexagonal prism.When only1M KOH is used as mineralizer and the fill factor is approximately35%at380 ,some of Al(OH)3is transformed into Al2O3.When the temperature is above395 ,all Al(OH)3is transformed into Al2O3whose shape is diamond.Key words:hydrothermal synthesis;c orundum;crystal;mineralizer1 引 言刚玉即 Al2O3是一种熔点很高的(2040 )氧化物晶体,有非常优良的物理化学性能,如仅次于金刚石的硬度,小摩擦系数,低电导率,高导热性。

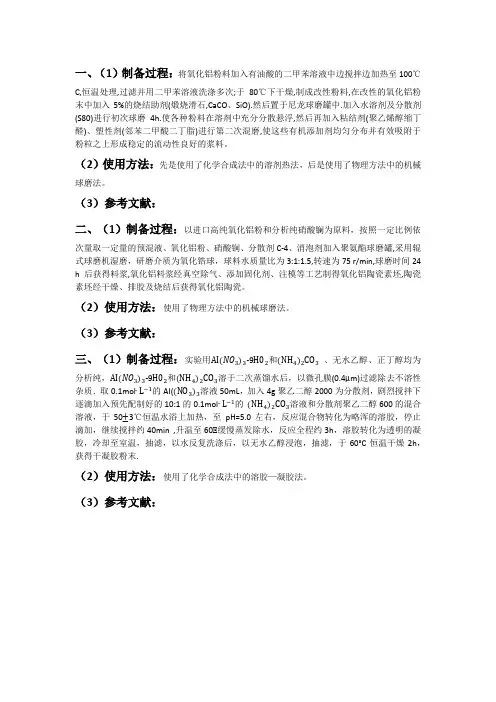

一、（1）制备过程：将氧化铝粉料加入有油酸的二甲苯溶液中边搅拌边加热至100℃C,恒温处理,过滤并用二甲苯溶液洗涤多次;于80℃下干燥,制成改性粉料,在改性的氧化铝粉末中加入5%的烧结助剂(煅烧滑石,CaCO、SiO).然后置于尼龙球磨罐中.加入水溶剂及分散剂(S80)进行初次球磨4h.使各种粉料在溶剂中充分分散悬浮,然后再加入粘结剂(聚乙烯醇缩丁醛)、塑性剂(邻苯二甲酸二丁脂)进行第二次混磨,使这些有机添加剂均匀分布并有效吸附于粉粒之上形成稳定的流动性良好的浆料。
（2）使用方法：先是使用了化学合成法中的溶剂热法，后是使用了物理方法中的机械球磨法。
（3）参考文献：二、（1）制备过程：以进口高纯氧化铝粉和分析纯硝酸镧为原料，按照一定比例依次量取一定量的预混液、氧化铝粉、硝酸锏、分散剂C-4、消泡剂加入聚氨酯球磨罐,采用辊式球磨机湿磨，研磨介质为氧化锆球，球料水质量比为3:1:1.5,转速为75 r/min,球磨时间24 h后获得料浆,氧化铝料浆经真空除气、添加固化剂、注模等工艺制得氧化铝陶瓷素坯,陶瓷素坯经干燥、排胶及烧结后获得氧化铝陶瓷。
（2）使用方法：使用了物理方法中的机械球磨法。
（3）参考文献：三、（1）制备过程：实验用AI(NO)3-9H02和(NH4)2CO3、无水乙醇、正丁醇均为3分析纯，AI(NO3)3-9H02和(NH4)2CO3溶于二次蒸馏水后，以微孔膜(0.4μm)过滤除去不溶性杂质．取0.1mol∙L−1的AI((NO3)3溶液50mL，加入4g聚乙二醇2000为分散剂，剧烈搅拌下逐滴加入预先配制好的10:1的0.1mol∙L−1的(NH4)2CO3溶液和分散剂聚乙二醇600的混合溶液，于50±3℃恒温水浴上加热，至pH=5.0左右，反应混合物转化为略浑的溶胶，停止滴加，继续搅拌约40min ,升温至60℃缓慢蒸发除水，反应全程约3h，溶胶转化为透明的凝胶，冷却至室温，抽滤，以水反复洗涤后，以无水乙醇浸泡，抽滤，于60°C恒温干燥2h，获得干凝胶粉末.（2）使用方法：使用了化学合成法中的溶胶—凝胶法。

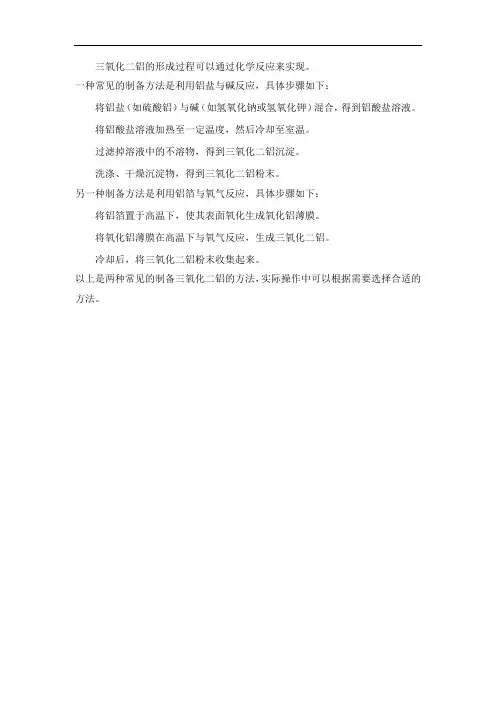

三氧化二铝的形成过程可以通过化学反应来实现。
一种常见的制备方法是利用铝盐与碱反应，具体步骤如下：
将铝盐（如硫酸铝）与碱（如氢氧化钠或氢氧化钾）混合，得到铝酸盐溶液。
将铝酸盐溶液加热至一定温度，然后冷却至室温。
过滤掉溶液中的不溶物，得到三氧化二铝沉淀。
洗涤、干燥沉淀物，得到三氧化二铝粉末。
另一种制备方法是利用铝箔与氧气反应，具体步骤如下：
将铝箔置于高温下，使其表面氧化生成氧化铝薄膜。
将氧化铝薄膜在高温下与氧气反应，生成三氧化二铝。
冷却后，将三氧化二铝粉末收集起来。
以上是两种常见的制备三氧化二铝的方法，实际操作中可以根据需要选择合适的方法。

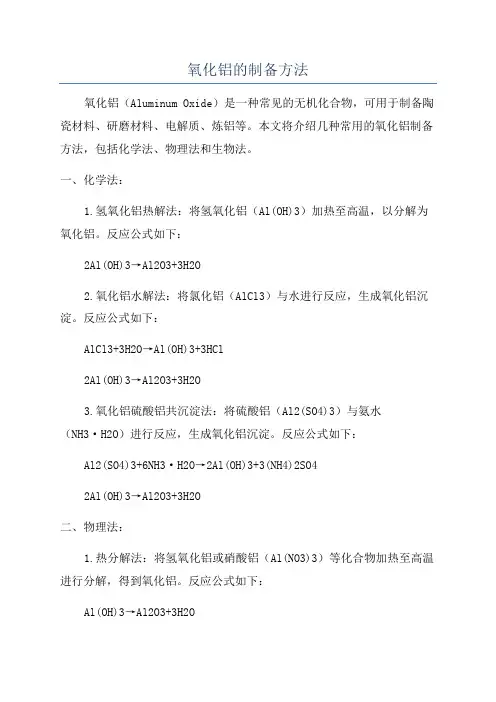

氧化铝的制备方法氧化铝（Aluminum Oxide）是一种常见的无机化合物，可用于制备陶瓷材料、研磨材料、电解质、炼铝等。
本文将介绍几种常用的氧化铝制备方法，包括化学法、物理法和生物法。
一、化学法：1.氢氧化铝热解法：将氢氧化铝（Al(OH)3）加热至高温，以分解为氧化铝。
反应公式如下：2Al(OH)3→Al2O3+3H2O2.氧化铝水解法：将氯化铝（AlCl3）与水进行反应，生成氧化铝沉淀。
反应公式如下：AlCl3+3H2O→Al(OH)3+3HCl2Al(OH)3→Al2O3+3H2O3.氧化铝硫酸铝共沉淀法：将硫酸铝（Al2(SO4)3）与氨水（NH3·H2O）进行反应，生成氧化铝沉淀。
反应公式如下：Al2(SO4)3+6NH3·H2O→2Al(OH)3+3(NH4)2SO42Al(OH)3→Al2O3+3H2O二、物理法：1.热分解法：将氢氧化铝或硝酸铝（Al(NO3)3）等化合物加热至高温进行分解，得到氧化铝。
反应公式如下：Al(OH)3→Al2O3+3H2O2Al(NO3)3→Al2O3+6NO2+3O22.离子交换法：将阴离子交换树脂与Al3+进行反应，生成氧化铝。
反应公式如下：3Al3++3OH-→Al2O3+3H2O三、生物法：1.微生物浸出法：利用微生物的代谢活动，将铝矿中的铝离子溶解出来。
然后通过化学反应，生成氧化铝。
这种方法可以在常温下进行，且无需使用高温和高压。
a.选取适宜的微生物，如酸性浸土壤杆菌、酸性硫氧化细菌等。
b.将铝矿粉碎，并与培养基一起培养微生物。
c.微生物代谢产生的酸性物质能够溶解铝离子，使其转化为氧化铝。
2.植物提取法：有些植物具有富集并转化成氧化铝的能力。
通过将这些植物放置在富含铝离子的土壤中，植物的根系可以吸收铝离子，并在体内转化为氧化铝。
然后通过烧毁植物，得到氧化铝。
以上介绍的是目前常用的氧化铝制备方法，不同的方法适用于不同的场景。

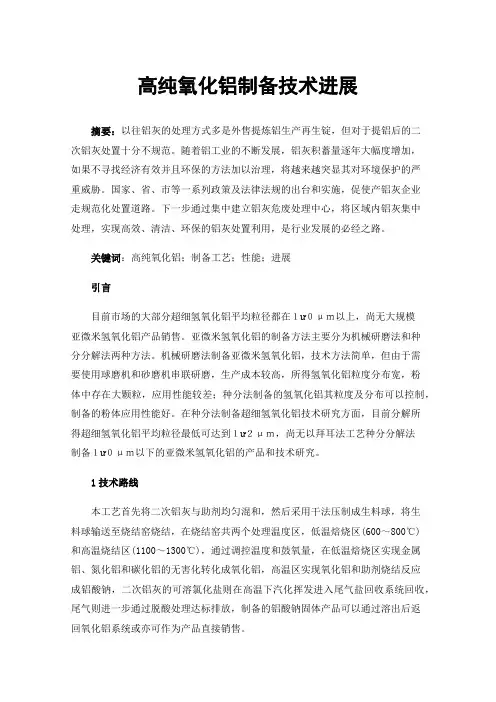

高纯氧化铝制备技术进展摘要：以往铝灰的处理方式多是外售提炼铝生产再生锭，但对于提铝后的二次铝灰处置十分不规范。
随着铝工业的不断发展，铝灰积蓄量逐年大幅度增加，如果不寻找经济有效并且环保的方法加以治理，将越来越突显其对环境保护的严重威胁。
国家、省、市等一系列政策及法律法规的出台和实施，促使产铝灰企业走规范化处置道路。
下一步通过集中建立铝灰危废处理中心，将区域内铝灰集中处理，实现高效、清洁、环保的铝灰处置利用，是行业发展的必经之路。
关键词：高纯氧化铝；制备工艺；性能；进展引言目前市场的大部分超细氢氧化铝平均粒径都在１ư０μｍ以上，尚无大规模亚微米氢氧化铝产品销售。
亚微米氢氧化铝的制备方法主要分为机械研磨法和种分分解法两种方法。
机械研磨法制备亚微米氢氧化铝，技术方法简单，但由于需要使用球磨机和砂磨机串联研磨，生产成本较高，所得氢氧化铝粒度分布宽，粉体中存在大颗粒，应用性能较差；种分法制备的氢氧化铝其粒度及分布可以控制，制备的粉体应用性能好。
在种分法制备超细氢氧化铝技术研究方面，目前分解所得超细氢氧化铝平均粒径最低可达到１ư２μｍ，尚无以拜耳法工艺种分分解法制备１ư０μｍ以下的亚微米氢氧化铝的产品和技术研究。
1技术路线本工艺首先将二次铝灰与助剂均匀混和，然后采用干法压制成生料球，将生料球输送至烧结窑烧结，在烧结窑共两个处理温度区，低温焙烧区(600～800℃)和高温烧结区(1100～1300℃)，通过调控温度和鼓氧量，在低温焙烧区实现金属铝、氮化铝和碳化铝的无害化转化成氧化铝，高温区实现氧化铝和助剂烧结反应成铝酸钠，二次铝灰的可溶氯化盐则在高温下汽化挥发进入尾气盐回收系统回收，尾气则进一步通过脱酸处理达标排放，制备的铝酸钠固体产品可以通过溶出后返回氧化铝系统或亦可作为产品直接销售。
2高纯氧化铝制备工艺2.1硫酸铝铵热解法硫酸铝铵热解法是先将硫酸和氢氧化铝进行中和反应制备出硫酸铝溶液，然后在严格控制溶液pH值和反应温度的条件下，加入硫酸铵充分反应制得硫酸铝铵，经多次重结晶精制以除去杂质后，制备出硫酸铝铵晶体，最后将硫酸铝铵晶体进行高温煅烧即可生成高纯氧化铝产品。

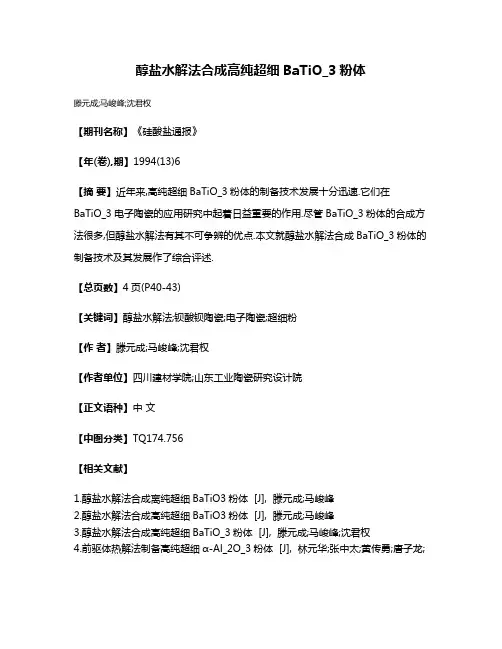

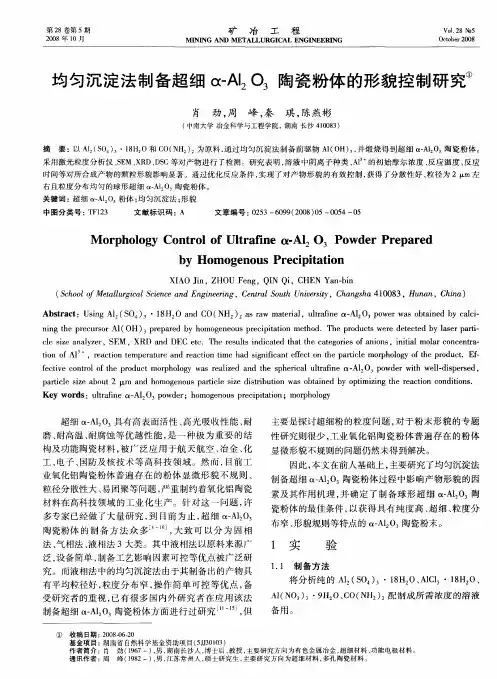

醇盐水解法合成高纯超细BaTiO_3粉体
滕元成;马峻峰;沈君权
【期刊名称】《硅酸盐通报》
【年(卷),期】1994(13)6
【摘要】近年来,高纯超细BaTiO_3粉体的制备技术发展十分迅速.它们在BaTiO_3电子陶瓷的应用研究中起着日益重要的作用.尽管BaTiO_3粉体的合成方法很多,但醇盐水解法有其不可争辨的优点.本文就醇盐水解法合成BaTiO_3粉体的制备技术及其发展作了综合评述.
【总页数】4页(P40-43)
【关键词】醇盐水解法;钡酸钡陶瓷;电子陶瓷;超细粉
【作者】滕元成;马峻峰;沈君权
【作者单位】四川建材学院;山东工业陶瓷研究设计院
【正文语种】中文
【中图分类】TQ174.756
【相关文献】
1.醇盐水解法合成离纯超细BaTiO3粉体 [J], 滕元成;马峻峰
2.醇盐水解法合成高纯超细BaTiO3粉体 [J], 滕元成;马峻峰
3.醇盐水解法合成高纯超细BaTiO_3粉体 [J], 滕元成;马峻峰;沈君权
4.前驱体热解法制备高纯超细α-Al_2O_3粉体 [J], 林元华;张中太;黄传勇;唐子龙;
陈清明
5.高纯超细BaTiO_3粉体的液相法制备 [J], 陈志勇;邹亮忠
因版权原因，仅展示原文概要，查看原文内容请购买。
溶胶凝胶法制备高纯超细氧化铝粉体工艺的研究溶胶凝胶法是一种常用的制备高纯超细氧化铝粉体的方法。
本文将从溶胶制备、凝胶形成、热处理和粉体性能等方面进行研究，以探究溶胶凝胶法制备高纯超细氧化铝粉体的工艺。
一、溶胶制备溶胶制备是溶胶凝胶法的第一步，也是制备高纯超细氧化铝粉体的关键步骤。
常用的溶胶制备方法有水解法、酸解法和碱解法等。
其中，水解法是最常用的方法。
水解法的步骤如下：1. 选择合适的铝源，如硝酸铝、氯化铝等。
2. 将铝源溶解在适量的溶剂中，如水、乙醇等。
3. 在溶液中加入适量的酸或碱，以调节溶液的pH值。
4. 在适当的温度下搅拌溶液，使铝源充分溶解。
二、凝胶形成凝胶形成是溶胶凝胶法的第二步，也是制备高纯超细氧化铝粉体的关键步骤。
凝胶形成的过程是由于溶液中的铝离子与水分子发生水解反应，生成氢氧化铝凝胶。
凝胶形成的步骤如下：1. 将溶液转移到适当的容器中，如玻璃瓶。
2. 在适当的温度下静置溶液，使凝胶逐渐形成。
3. 控制凝胶形成的速度，以获得均匀的凝胶。
三、热处理热处理是溶胶凝胶法的第三步，也是制备高纯超细氧化铝粉体的关键步骤。
热处理的目的是将凝胶转化为氧化铝粉体，并获得所需的粒径和形貌。
热处理的步骤如下：1. 将凝胶转移到适当的容器中，如烧杯。
2. 将容器放入热处理设备中，如电炉。
3. 控制热处理的温度和时间，以获得所需的氧化铝粉体。
四、粉体性能粉体性能是评价溶胶凝胶法制备高纯超细氧化铝粉体的重要指标。
常用的粉体性能测试方法有粒径分析、比表面积测定、形貌观察等。
粉体性能的主要影响因素有溶胶制备条件、凝胶形成条件和热处理条件等。
通过优化这些条件，可以获得高纯超细氧化铝粉体。
总结：溶胶凝胶法是一种制备高纯超细氧化铝粉体的有效方法。
通过溶胶制备、凝胶形成、热处理和粉体性能等方面的研究，可以优化制备工艺，获得高纯超细氧化铝粉体。
未来的研究可以进一步探索溶胶凝胶法的机理，提高制备效率和粉体性能。
氧化铝的生产原理和方法氧化铝（Al2O3）是一种重要的无机化合物，广泛应用于冶金、建材、化工、电子等众多领域。
其生产原理和方法有以下几种。
1.工业熔融法工业熔融法是最常用的氧化铝生产方法之一、其流程包括氧化铝的原料准备、炉料的装载、熔炼和冷却过程。
首先，将氧化铝的原料（例如铝土矿）经过破碎、磨细等处理，得到适当粒度的矿石粉末。
然后，将矿石粉末与适量的草酸溶液混合，形成湿糊状的矿浆。
此时，矿浆中的铝沉降到底部，与草酸反应生成沉淀物。
接下来，将沉淀物进行过滤、洗涤和干燥，得到氢氧化铝粉末。
最后，将氢氧化铝粉末装入电阻炉中，进行高温熔炼。
熔炼过程中，氢氧化铝分解为氧化铝和水蒸气。
氧化铝蒸发，通过冷却设备冷凝后收集，得到氧化铝产品。
2.氧化铝的溶胶-凝胶法溶胶-凝胶法是一种常用于制备高纯度氧化铝粉体的方法。
该方法的流程包括溶解、凝胶化、热解和焙烧等步骤。
首先，将铝盐（如硝酸铝）加入溶剂（如水），形成溶胶。
通过加热、搅拌等操作，使溶剂中的铝盐完全溶解。
然后，将溶胶放置一段时间，使其逐渐转化为凝胶。
凝胶形成的过程中，溶胶中的铝离子逐渐聚集形成固体颗粒。
接下来，将凝胶进行热解，即将凝胶中的溶剂蒸发掉，得到凝胶固体。
最后，将凝胶固体进行焙烧，即加热到一定温度下进行处理。
焙烧可以进一步提高氧化铝的结晶度和纯度，得到高质量的氧化铝颗粒。
3.硅铝材料的水热法水热法是一种制备氧化铝的新兴方法，主要通过水热反应在硅铝材料上形成氧化铝颗粒。
首先，将硅铝材料（如硅铝合成凝胶）与适量的氢氧化钠溶液混合，并添加少量的有机物催化剂。
然后，将混合物加入反应釜中，在高温高压的条件下进行水热反应。
在水热过程中，硅铝材料逐渐转化为氧化铝颗粒。
最后，将反应产物进行过滤、洗涤和干燥，得到氧化铝产品。
此方法制备的氧化铝具有良好的分散性和高比表面积，适用于一些特殊领域的应用。
综上所述，氧化铝的生产原理和方法包括工业熔融法、溶胶-凝胶法和硅铝材料的水热法等多种途径。
