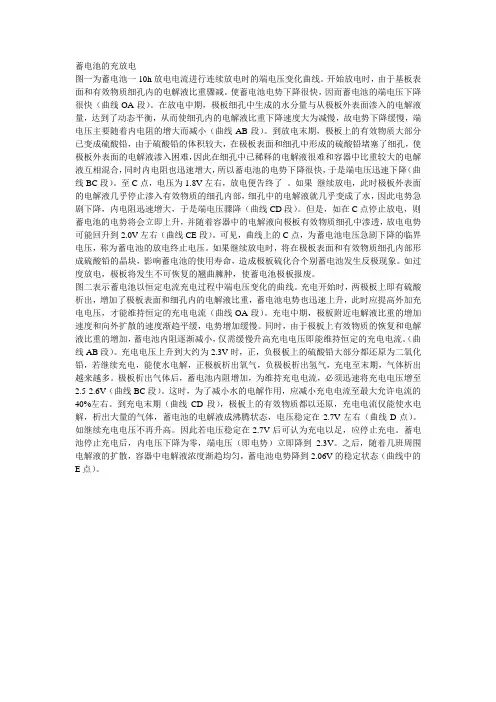

蓄电池的充放电图一为蓄电池一10h放电电流进行连续放电时的端电压变化曲线。
开始放电时，由于基板表面和有效物质细孔内的电解液比重骤减。
使蓄电池电势下降很快，因而蓄电池的端电压下降很快（曲线OA段）。
在放电中期，极板细孔中生成的水分量与从极板外表面渗入的电解液量，达到了动态平衡，从而使细孔内的电解液比重下降速度大为减慢，故电势下降缓慢，端电压主要随着内电阻的增大而减小（曲线AB段）。
到放电末期，极板上的有效物质大部分已变成硫酸铅，由于硫酸铅的体积较大，在极板表面和细孔中形成的硫酸铅堵塞了细孔，使极板外表面的电解液渗入困难，因此在细孔中已稀释的电解液很难和容器中比重较大的电解液互相混合，同时内电阻也迅速增大，所以蓄电池的电势下降很快，于是端电压迅速下降（曲线BC段）。
至C点，电压为1.8V左右，放电便告终了。
如果继续放电，此时极板外表面的电解液几乎停止渗入有效物质的细孔内部，细孔中的电解液就几乎变成了水，因此电势急剧下降，内电阻迅速增大，于是端电压骤降（曲线CD段）。
但是，如在C点停止放电，则蓄电池的电势将会立即上升，并随着容器中的电解液向极板有效物质细孔中渗透，放电电势可能回升到2.0V左右（曲线CE段）。
可见，曲线上的C点，为蓄电池电压急剧下降的临界电压，称为蓄电池的放电终止电压。
如果继续放电时，将在极板表面和有效物质细孔内部形成硫酸铅的晶块，影响蓄电池的使用寿命，造成极板硫化合个别蓄电池发生反极现象。
如过度放电，极板将发生不可恢复的翘曲臃肿，使蓄电池极板报废。
图二表示蓄电池以恒定电流充电过程中端电压变化的曲线。
充电开始时，两极板上即有硫酸析出，增加了极板表面和细孔内的电解液比重，蓄电池电势也迅速上升，此时应提高外加充电电压，才能维持恒定的充电电流（曲线OA段）。
充电中期，极板附近电解液比重的增加速度和向外扩散的速度渐趋平缓，电势增加缓慢。
同时，由于极板上有效物质的恢复和电解液比重的增加，蓄电池内阻逐渐减小，仅需缓慢升高充电电压即能维持恒定的充电电流。
电池自放电的原理电池自放电是指电池在不工作的情况下，自身储存的电荷逐渐减少的现象。
对于如何理解电池的自放电原理，我们可以从以下几个方面进行讨论。
第一，电池内部化学反应引起的自放电。
电池是利用化学能转化为电能的装置，其中的化学反应是电池能够工作的基础。
在电池内部，正极和负极之间会发生化学反应，导致电荷分离。
而在电池不工作的情况下，这些化学反应仍会持续进行，导致电池储存的电荷逐渐减少。
例如，锌-银电池的自放电过程中，锌电极上的锌原子会与空气中的氧气发生反应，生成氧化锌，从而导致电子从锌电极流向负极，引起自放电。
第二，电池内部的电子迁移引起的自放电。
在电池的正负极材料中，电子通过导电材料的内部迁移来完成电流的闭合。
而即使电池不工作，导电材料内部的电子仍会因为热运动的原因引起微小的扩散，从正极流向负极，这也会导致电池的自放电。
由于电子的迁移速度很快，因此电池的自放电速度相对较慢。
第三，电池内部的电导率损失引起的自放电。
在电池的材料中，存在着不可避免的电阻，该电阻将会导致电流流经电池内部时产生一定的电压损失。
这会使得电池正负极之间的电位差减小，从而引起电池自放电。
而这种电阻引起的电势损失，通常会随着时间的推移而逐渐加大，导致电池自放电速度的变快。
第四，温度引起的电池自放电。
电池内部的化学反应速率会受到温度的影响，当温度升高时，化学反应的速率也会增加，从而导致电池的自放电速度加快。
因此，在存储电池时，尽量避免过高或过低的温度，可以减缓电池的自放电速度。
综上所述，电池自放电是由于电池内部的化学反应、电子迁移、电导率损失以及温度等因素共同作用的结果。
尽管电池的自放电无法完全避免，但可以通过选用合适的电池类型、使用合适的储存条件等方式来减缓电池自放电的速度，提高电池的使用寿命。
蓄电池放电实验报告蓄电池放电实验报告引言：蓄电池是一种常见的电源设备，广泛应用于各个领域。
为了更好地了解蓄电池的性能和特点，我们进行了一次蓄电池放电实验。
本实验旨在通过测量蓄电池在不同负载条件下的电压变化，探讨蓄电池的放电特性，并对实验结果进行分析和总结。
实验材料与方法：1. 实验材料：- 蓄电池：本次实验选用了一块12V铅酸蓄电池。
- 负载电阻：使用了不同阻值的电阻，包括10Ω、20Ω和30Ω。
- 万用表：用于测量电压。
2. 实验方法：- 将蓄电池连接到负载电阻上，并将万用表接在电路中，以测量电压。
- 在每个负载条件下，记录蓄电池的初始电压。
- 开始放电，记录不同时间间隔下的电压变化。
- 根据实验数据，分析蓄电池的放电特性。
实验结果与分析：通过实验，我们得到了蓄电池在不同负载条件下的电压变化数据。
以下是我们的实验结果和分析：1. 实验结果：- 在10Ω负载条件下，蓄电池的初始电压为12.6V。
在放电过程中，电压逐渐下降，经过30分钟，电压降至11.5V。
- 在20Ω负载条件下，蓄电池的初始电压为12.4V。
在放电过程中，电压下降速度较快，经过20分钟，电压降至10.8V。
- 在30Ω负载条件下，蓄电池的初始电压为12.2V。
在放电过程中，电压下降更为迅速，经过10分钟，电压降至9.5V。
2. 实验分析：- 负载电阻的不同会对蓄电池的放电速度产生影响。
负载电阻越小，放电速度越快，电压降低得更快。
- 蓄电池的初始电压也会影响放电速度。
初始电压越高，放电速度越慢，电压降低得相对较慢。
- 蓄电池的容量也会影响放电时间。
容量越大，蓄电池能够提供的电能越多，放电时间越长。
结论：通过本次实验，我们得出了以下结论：- 负载电阻的不同会对蓄电池的放电速度产生明显影响。
- 蓄电池的初始电压和容量也会对放电速度和时间产生影响。
- 在实际应用中，我们需要根据具体需求选择合适的蓄电池和负载电阻，以充分利用蓄电池的能量。
蓄电池充放电试验步骤蓄电池充放电步骤方案直流系统蓄电池充放电试验MK-11-65AH/220V 型直流电源一、1、断开直流系统蓄电池充电开关。
2、拆除蓄电池充电开关接线，并用绝缘胶带做好标记。
3、将放电试验仪器与蓄电池出充电关连接。
4、合上蓄电池充电开关，调节放电试验仪器将电流控制在10A以内5、每隔半小时记录电流、每块电池的电压及温度。
6、当电池电压降到10、5V时停止放电试验。
7、试验过程中随时检查电池，若温度或电压出现明显变化将其隔离后再进行试验。
8、当故障蓄电池达到整组蓄电池的20%时，更换整组蓄电池。
记录各只蓄电池的端电压、温度，进行下面步骤：（1）选择放电电流为10小时放电率的电流，在直流屏上合上放电柜的小开关，观察放电柜电流表显示值应小于10小时率放电电流，然后调节放电电阻，使放电电流为10小时放电率电流为止。
此时，观察毫伏表所反映的电流与放电柜的电流一致，当明显不一致时，应检查接线是否有误，如果只存在一定误差，应以毫伏表的读数为准；（2）维持该放电电流，初始阶段每两小时记录一次每只电池的端电压、温度，观察电池是否出现酸液外溢、外壳裂损等异常现象。
但当放电至电池电压普遍降至10.9V左右时，应每小时记录一次。
在放电末期，当电池电压普遍降至10.87V左右时，电池电压下降很快，应密切注意电池的端电压，防止过放电；(3) 在放电过程中，如果有个别电池过早降至终止电压10.8V 或其它异常现象要对其进行隔离，方法是先断开放电小开关，中止放电，再将异常电池与前后电池的连接板断开，使异常电池与蓄电池组隔离，然后用已准备好的长2m、截面积为50mm2的短接线将异常电池前后的电池连接，使蓄电池组重新构成回路，这样就将异常电池隔离。
之后在直流屏上合上接放电柜的放电小开关3QF，继续放电。
注意应该先断开异常电池与前后电池间的连接板，再将其前后电池连接，否则将使电池正负极直接短路，造成损坏电池、伤害人身的事故；（4）蓄电池的放电终止电压为10.8V，当电池电压普遍降为10.8V时，并使电压不合标准的电池数控制在3% 以内，断开直流屏上放电柜小开关3QF,停止放电,观察各电池是否有异常，如果有，应该分析原因并解决问题。
