HP LaserJet 5200 系列打印机

  • 格式：docx
  • 大小：57.90 KB
  • 文档页数：4

HP LaserJet 5200 系列打印机 - 输入/输出 (I/O) 配置
来源：本站原创 作者：佚名 2007-3-24 17:07:00 责任编辑：刘欣

简介
本文将介绍如何配置打印机中的特定网络参数。
并行配置

此打印机同时支持网络连接和并行连接。 建立并行连接：使用双向并行电缆（符合 IEEE-1284 标准）连接
打印机与电脑，并将连接器插入打印机并行端口。 电缆长度不可超过 10 米（30 英尺）。

用以描述并行接口时，“双向”一词表示打印机既能接收来自电脑的数据，同时也能通过并行端口向电脑发
送数据。 尽管并行接口能够向下兼容，但仍建议采用 USB 或网络连接以优化性能。

1 并行端口
2 并行连接器

USB 配置
此打印机支持 Hi-Speed USB 2.0 端口。 USB 电缆长度不可超过 5 米（15 英寸）。
连接 USB 电缆

将 USB 连接线插入打印机。 将 USB 连接线的另一端插入电脑。
1 USB 端口
2 USB 连接器

网络配置
您可能需要在打印机中配置特定网络参数。 您可以在打印机控制面板、嵌入式 Web 服务器中配置这
些参数；或者对于大多数网络，还可在 HP Web Jetadmin 软件中配置这些参数。
关于支持网络的完整列表，以及关于在软件中配置网络参数的操作说明，请参阅 “HP Jetdirect 嵌
入式打印服务器管理员指南” 。 安装 HP Jetdirect 嵌入式打印服务器的打印机附带提供该指南。

在控制面板中手动配置 TCP/IP 参数

采用手动配置方式设置 IP 地址、子网掩码和默认网关。
设定 IP 地址
1. 按 “Menu” 。
2. 按向下箭头 ( ) 按钮突出显示 “CONFIGURE DEVICE” ，然后按 ( ) 勾号按钮。
3. 按向下箭头 ( ) 按钮突出显示 “I/O” ，然后按 ( ) 勾号按钮。
4. 按向下箭头 ( ) 按钮突出显示 “EMBEDDED JETDIRECT” ，然后按 ( ) 勾号按钮。
5. 按向下箭头 ( ) 按钮突出显示 “TCP/IP” ，然后按 ( ) 勾号按钮。
6. 按向下箭头 ( ) 按钮突出显示 “MANUAL SETTINGS” ，然后按 ( ) 勾号按钮。
7. 按向下箭头 ( ) 按钮突出显示 “IP Address:” ，然后按 ( ) 勾号按钮。
8. 按向上箭头 ( ) 按钮或向下箭头 ( ) 按钮提高或降低 IP 地址第一个字节的数值。
9. 按 ( ) 勾号按钮移至下一组数字。 （按返回箭头 ( ) 按钮移至前一组数字。）

NOTE:
如要加快数字切换速度，请按住箭头按钮。
10. 重复步骤 8、9，直至完成正确的 IP 地址，然后按 ( ) 勾号按钮保存设置。
11. 按 “Menu” 恢复 “Ready” 状态。

设定子网掩码
1. 按 “Menu” 。
2. 按向下箭头 ( ) 按钮突出显示 “CONFIGURE DEVICE” ，然后按 ( ) 勾号按钮。
3. 按向下箭头 ( ) 按钮突出显示 “I/O” ，然后按 ( ) 勾号按钮。
4. 按向下箭头 ( ) 按钮突出显示 “EMBEDDED JETDIRECT” ，然后按 ( ) 勾号按钮。
5. 按向下箭头 ( ) 按钮突出显示 “TCP/IP” ，然后按 ( ) 勾号按钮。
6. 按向下箭头 ( ) 按钮突出显示 “MANUAL SETTINGS” ，然后按 ( ) 勾号按钮。
7. 按向下箭头 ( ) 按钮突出显示 “SUBNET MASK” ，然后按 ( ) 勾号按钮。
8. 按向上箭头 ( ) 按钮或向下箭头 ( ) 按钮提高或降低子网掩码第一个字节的数值。
9. 按 ( ) 勾号按钮移至下一组数字。 （按返回箭头 ( ) 按钮移至前一组数字。）
10. 重复步骤 8、9，直至完成正确的子网掩码，然后按 ( ) 勾号按钮保存子网掩码。
11. 按 “Menu” 恢复 “Ready” 状态。

设定默认网关
1. 按 “Menu” 。
2. 按向下箭头 ( ) 按钮突出显示 “CONFIGURE DEVICE” ，然后按 ( ) 勾号按钮。
3. 按向下箭头 ( ) 按钮突出显示 “I/O” ，然后按 ( ) 勾号按钮。
4. 按向下箭头 ( ) 按钮突出显示 “EMBEDDED JETDIRECT” ，然后按 ( ) 勾号按钮。
5. 按向下箭头 ( ) 按钮突出显示 “TCP/IP” ，然后按 ( ) 勾号按钮。
6. 按向下箭头 ( ) 按钮突出显示 “MANUAL SETTINGS” ，然后按 ( ) 勾号按钮。
7. 按向下箭头 ( ) 按钮突出显示 “DEFAULT GATEWAY” ，然后按 ( ) 勾号按钮。
8. 按向上箭头 ( ) 按钮或向下箭头 ( ) 按钮增加或减少默认网关第一个字节的数值。
9. 按 ( ) 勾号按钮移至下一组数字。 （按返回箭头 ( ) 按钮移至前一组数字。）
10. 重复步骤 8、9，直至完成正确的默认网关，然后按 ( ) 勾号按钮保存默认网关。
11. 按 “Menu” 恢复 “Ready” 状态。

禁用网络协议（可选）

默认状态下，所有受支持的网络协议均已启用。 禁用闲置协议的好处如下：
o
降低打印机生成的网络流量
o
避免未经授权的用户向打印机发送打印作业
o
只在配置页中提供相关信息。
o
允许打印机控制面板显示特定于协议的错误和警告消息。

禁用 IPX/SPX
NOTE:
在通过 IPX/SPX 向打印机发送打印作业的基于 Windows 的系统中，不可禁用此协议。
1. 按 “Menu” 。
2. 按向下箭头 ( ) 按钮突出显示 “CONFIGURE DEVICE” ，然后按 ( ) 勾号按钮。
3. 按向下箭头 ( ) 按钮突出显示 “I/O” ，然后按 ( ) 勾号按钮。
4. 按向下箭头 ( ) 按钮突出显示 “EMBEDDED JETDIRECT” ，然后按 ( ) 勾号按钮。
5. 按向下箭头 ( ) 按钮突出显示 “IPX/SPX” ，然后按 ( ) 勾号按钮。
6. 按 ( ) 勾号按钮选择 “ENABLE” 。
7. 按向下箭头 ( ) 按钮突出显示 “OFF” ，然后按 ( ) 勾号按钮。
8. 按 “Menu” 恢复 “Ready” 状态。

禁用 AppleTalk
1. 按 “Menu” 。
2. 按向下箭头 ( ) 按钮突出显示 “CONFIGURE DEVICE” ，然后按 ( ) 勾号按钮。
3. 按向下箭头 ( ) 按钮突出显示 “I/O” ，然后按 ( ) 勾号按钮。
4. 按向下箭头 ( ) 按钮突出显示 “EMBEDDED JETDIRECT” ，然后按 ( ) 勾号按钮。
5. 按向下箭头 ( ) 按钮突出显示 “APPLETALK” ，然后按 ( ) 勾号按钮。
6. 按 ( ) 勾号按钮选择 “ENABLE” 。
7. 按向下箭头 ( ) 按钮突出显示 “OFF” ，然后按 ( ) 勾号按钮。
8. 按 “Menu” 恢复 “Ready” 状态。

禁用 DLC/LLC
1. 按 “Menu” 。
2. 按向下箭头 ( ) 按钮突出显示 “CONFIGURE DEVICE” ，然后按 ( ) 勾号按钮。
3. 按向下箭头 ( ) 按钮突出显示 “I/O” ，然后按 ( ) 勾号按钮。
4. 按向下箭头 ( ) 按钮突出显示 “EMBEDDED JETDIRECT” ，然后按 ( ) 勾号按钮。
5. 按向下箭头 ( ) 按钮突出显示 “DLC/LLC” ，然后按 ( ) 勾号按钮。
6. 按 ( ) 勾号按钮选择 “ENABLE” 。
7. 按向下箭头 ( ) 按钮突出显示 “OFF” ，然后按 ( ) 勾号按钮。
8. 按 “Menu” 恢复 “Ready” 状态。

增强型 I/O (EIO) 配置

NOTE:
如要为基本型号添置打印服务器，可能需要添置打印机内存。
增强型输入/输出 (EIO) 插槽能够容纳兼容附件设备，例如 HP Jetdirect 打印服务器网卡或其他设
备。 将 EIO 网卡插入插槽能够增加打印机可用网络接口的数量。

HP Jetdirect EIO 打印服务器
HP Jetdirect 打印服务器（网卡）可以安装在 EIO 插槽中。 这些卡支持多个网络协议和操作系统。
因为允许打印机在任意位置直接连接网络，HP Jetdirect 打印服务器可帮助实现网络管理。 HP
Jetdirect 打印服务器还支持简单网络管理协议 (SNMP) — 网络管理员从而得以通过 HP Web
Jetadmin 软件执行远程打印机管理和故障排除。

合集下载

HP Laser Jet 5200Lx打印机驱动安装

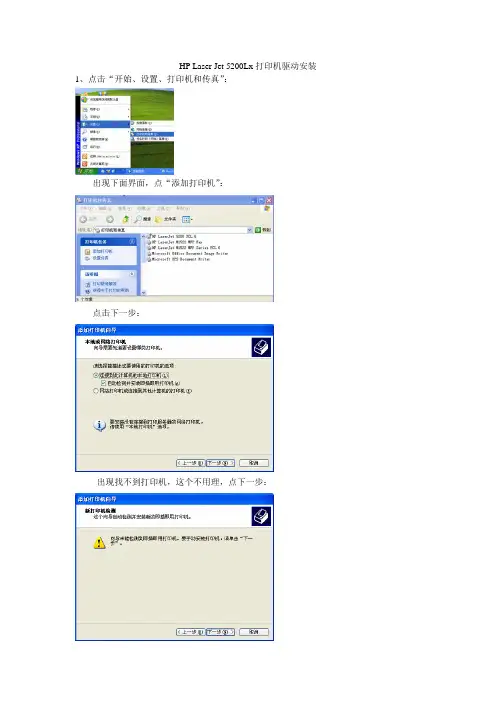

HP Laser Jet 5200Lx打印机驱动安装

HP Laser Jet 5200Lx打印机驱动安装1、点击“开始、设置、打印机和传真”：
出现下面界面，点“添加打印机”：
点击下一步：
出现找不到打印机，这个不用理，点下一步：
选择USB002 Virtual print port…端口，这个HP Laser Jet 5200Lx打印机支持的，不同的打印机有可能不通：
上面这步如果没有HP LaserJet 5200LX PCL6驱动，则要手动添加驱动，就是点击“从硬盘安装（H）”
如下，选已经下载好的驱动：
可以下载HP Laser Jet 5200Lx打印机的驱动：
运行解压到目录下：
如果作为默认的打印机则选择是：
点击测试可以测一下打印机是否能用：下一步，完成
2、点击属性也可以设置端口，此打印机是通过USB002 Virtual print port…端口连接的，USB001连接的是另一台打印机：
3、注意：这个端口号要对。

HP5200安装问题解决

HP5200安装问题解决

一、安装方法请参考下面（5200的网络共享，或用网线连接的安装）。

1、点击开始找到设备和打印机——选择添加本地打印机；2、选择创建新端口，类型选择Standard Tcp/ip；3、输入打印机ip地址或者MAC地址；4、选择标准，其他选项默认即可；5、左面厂商选择HP，右面选择机器型号hplaserjet 5200 pcl 5；6、名称没有具体要求——选择不共享这台打印机；7、选择设置为默认打印机，之后完成即可。

二、网络共享时，不能打印，应该是端口问题。

解决办法如下：1、下载HP LASERJET 5200 PCL5的驱动，注意出问题的电脑选这个驱动，没问题的话还是用PCL6全语言完整版比较好。

2、添加打印机——连接到本地的打印机，去掉勾选的东西，选下面的localport，输入\\Ip地址\共享的打印机名称，如\\192.168.0.26\HPLaserJ，从磁盘安装，选择PCL 5，不钩打印测试页，OK了。

三、如安装HP LJ5200驱动时，端口没有USB选项，解决方案如下：1、将打印机开机，安装打印机驱动，用USB数据线连接设备。

2、右击“我的电脑”—“管理”—“设备管理器”。

3、找到一个相应的黄色叹号设备。

4、右击“更新驱动程序”四、如果还不能解决，那可能和打印机的usb口、连接打印机的usb 线、电脑的USB口或是电脑系统这几方面有关。

首先关闭电脑杀毒软件和防火墙。

再在控制面板里添加打印机，下一步时，有“自动搜索”和“不在搜索中的打印机（我需要的打印机不在列表中）”这2个选项，选择：不在搜索中的打印机，下一步，选择现有端口：usb或是dot4端口，下一步——在左侧找到HP厂商，右侧找到HP Laserjet 5200 PCL6 Class Driver，然后根据提示点“下一步”安装，直到完成。

按照上面的方法安装驱动，还是没有usb或是dot4端口的选择，说明电脑没有真正识别到5200打印机。

WIN7系统下HP5200Lx的激光打印机安装方法

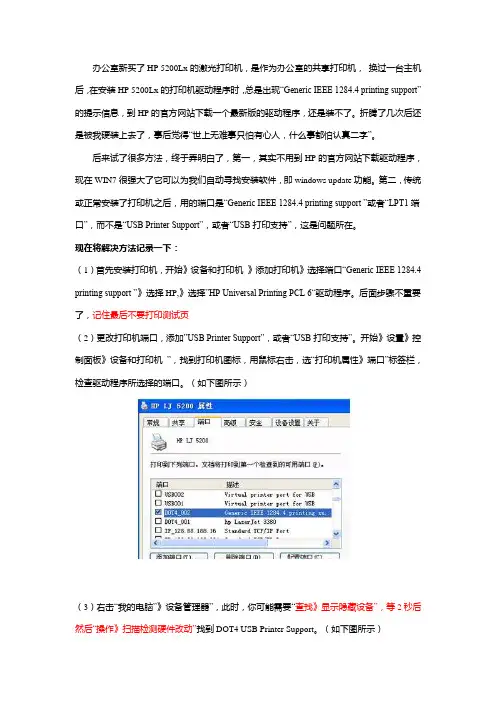

WIN7系统下HP5200Lx的激光打印机安装方法

办公室新买了HP 5200Lx的激光打印机，是作为办公室的共享打印机，换过一台主机后，在安装HP 5200Lx的打印机驱动程序时，总是出现“Generic IEEE 1284.4 printing support”的提示信息，到HP的官方网站下载一个最新版的驱动程序，还是装不了。

折腾了几次后还是被我硬装上去了，事后觉得“世上无难事只怕有心人，什么事都怕认真二字”。

后来试了很多方法，终于弄明白了，第一，其实不用到HP的官方网站下载驱动程序，现在WIN7很强大了它可以为我们自动寻找安装软件，即windows update功能。

第二，传统或正常安装了打印机之后，用的端口是“Generic IEEE 1284.4 printing support ”或者“LPT1端口”，而不是“USB Printer Support”，或者“USB打印支持”，这是问题所在。

现在将解决方法记录一下：（1）首先安装打印机，开始》设备和打印机》添加打印机》选择端口“Generic IEEE 1284.4 printing support ”》选择HP,》选择”HP Universal Printing PCL 6“驱动程序。

后面步骤不重要了，记住最后不要打印测试页（2）更改打印机端口，添加”USB Printer Support”，或者“USB打印支持”。

开始》设置》控制面板》设备和打印机”，找到打印机图标，用鼠标右击，选“打印机属性》端口”标签栏，检查驱动程序所选择的端口。

（如下图所示）（3）右击“我的电脑”》设备管理器”，此时，你可能需要“查找》显示隐藏设备”，等2秒后然后“操作》扫描检测硬件改动”找到DOT4 USB Printer Support。

（如下图所示）（4）选中并右击DOT4 USB Printer Support，选择“重新安装驱动程序”，点击“从列表或指定位置安装(高级)”，并点击“下一步”。

（如下图所示）（5）点击“不要搜索”，选择需要安装的驱动程序(D)。

HP5200Lx激光打印机本地安装的方法

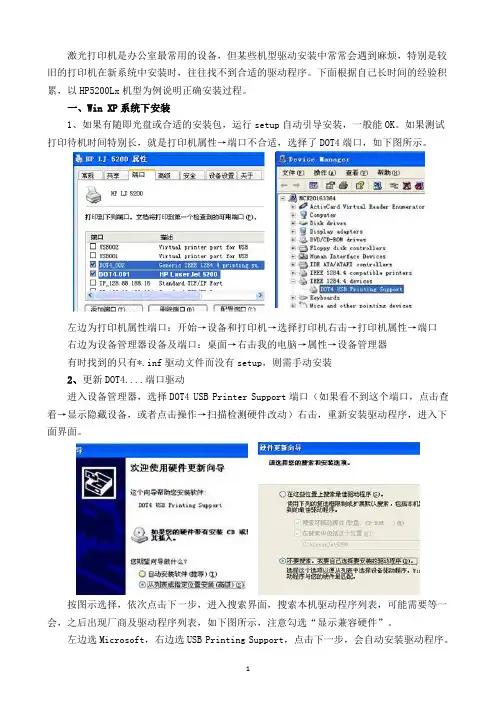

HP5200Lx激光打印机本地安装的方法
