JT-CZ2000-jd型机车信号主机用户手册（第二版）北 京 铁 路 信 号 工 厂 Beijing Railway Signal Factory2009年10月目 录1概述 (1)1.1 主要用途 (1)1.2 使用环境条件 (1)1.3 品种、规格、名称 (1)1.4 产品型号及其代表的含义 (2)2 结构特征与工作原理 (2)2.1 结构特征 (2)2.2 供电及功耗 (3)2.3 插座定义 (3)2.4 主机原理 (8)3 主要技术指标 (11)3.1 设备遵守标准的有关条款 (11)3.2 输入信息及输出信号 (11)3.3 应变时间 (12)3.4 机车信号灵敏度 (13)3.5 绝缘电阻 (14)3.6 绝缘耐压 (14)4 安装、调试 (14)4.1 安装 (14)4.2 调试方法 (15)5 使用操作 (23)5.1 使用前的准备和检查 (23)5.2 记录板的使用 (26)6 故障分析与排除 (30)6.1 初级维修内容 (30)6.2 高级维修 (31)7 保养和维修 (32)7.1 运行时的维护 (32)7.2 正常维修程序 (33)8 标志、包装、运输及贮存 (33)8.1 标志 (33)8.2 包装 (34)8.3 运输注意事项 (35)8.4 贮存条件、贮存期限及注意事项 (35)9开箱及检查 (35)9.1 开箱注意事项 (35)9.2 装箱单检查 (35)10售后服务 (35)10.1 服务承诺 (35)10.2 技术服务 (35)10.3 联系方法 (36)10.4 产品保修 (36)10.5 产品保修范围 (36)11 产品寿命周期 (36)12 应急预案 (36)附录A：产品测试 (37)附录B：产品返厂故障维修记录单 (39)附录C:JT-CZ2000-jd型机车信号主机原理图 (40)1概述1.1 主要用途为满足铁路大提速的发展趋势研制的JT-CZ2000-jd型机车信号主机，广泛应用于地面信号满足主体化要求的提速区段。

信号工考试：铁路信号工考试资料（强化练习）1、单选O不属于敌对进路。

A.同一道发线上对向的列车进路B.同一道发线上对向的调车进路C.同一道发线上对向的列车进路与调乍进路D.同一咽喉区对向重登的调车进路（江南博哥）正确答案：B2、填空题感应调压器有单相和O之分。

正确答案：三相3、填空题移频F1.动闭塞中继点的接受盒不控制通过信号机的显示，接受盒的UJ、1.J可用1个（）继电器代替。

正确答案：绿、黄4、填空题JT-C系列机车信号设备由机车蓄电池供电，标称电压OV0设备在77V~138V（标称电压的-30%~+25%）供电电压范围内，应能正常工作。

正确答案：I1.O5、填空题当机车信号显示1.灯时，1.KJ-2000型列车运行监控记录装置语音提示。

正确答案：绿灯通过6、单选机车信号车上配线及引入线的线间相互绝缘电阻不小于OcΛ.O.2MQB.O.5MΩC.IMΩD.25MQ正确答案：A7、问答题如何测量交流表示灯电源对地电流？正确答案：测交流电源对地电流时，先将电流表的一支发笔串接上0.5A的熔丝，另一支表笔串接一个550的可调电阻。

这时先将电阻值调到最大，然后一支表笔接地，另一支表笔接JZ电源端子，所测出的电流为JF电源接地参考电流。

如接地参考电流大于100mA,说明JF接地严重，不得再将电阻调小，以防电源接地。

若参考电流小于100mA,可将电阻逐渐调小至零，以测出JF直接接地电源，然后将与JZ相接的表笔移开，并与JF电源先相接。

用上述同样的方法则可测出JZ电源的接地电流。

8、单选JT1—CZ2000型机车信号主机板通过O方式读取外部输入的上下行信号：A.变压器B.光耦隔离C.集成隔离放大器【）.继电器隔离电路正确答案：B9、问答题在控制台上如何判断进路中的JXJ是否励磁？正确答案：在控制台面可以根据以下几种现象分析判断JXJ是否励磁：1.进路的右端作始端时，始端的按钮表示灯稳定灯光，说明进路中所有的JXJ吸起。

LOGO
2.1 记录器2.0技术特点

记录器正常工作面板指示灯演示

LOGO
2.1 记录器2.0技术特点
记录器的存储介质及特点

大容量存储介质（宽温工业级CF卡） 以大容量宽温工业级CF卡（COMPACT FLASH CARD）作为存储
介质存储丰富的状态信息以及无压缩的地面信号波形信息，CF卡标 配为512MB。 独特的FAT32文件存储格式设计 记录器主板将CF卡格式化为特殊的FAT32格式，由于存储的格 式特殊也不能够用做数码相机等数码产品的存储介质。
LOGO
4.1 地面分析软件的安装

LOGO
4.1 地面分析软件的安装

LOGO
4.1 地面分析软件的安装

LOGO
4.1 地面分析软件的安装

4.2 运用记录器地面分析软件-登陆界面

LOGO
4.2 运用记录器地面分析软件-车次管理

LOGO
2.2 记录器2.0技术指标

跳在CAN一侧接收CAN总线数据（预留） 跳在485一侧接收RS485信息


LOGO
2.2 记录器2.0技术指标

跳在左侧（标有AD1201）通过AD1201光电隔离后连接TAX2箱 跳在右侧（标有MAX1480）通过MAX1480光电隔离后连接TAX2箱（预 留）

LOGO
2.2 记录器2.0技术指标
JP701跳线设置的机车信号记录器记录的波形存储在CF卡内，U盘 转储出来的波形是一些关键波形。

所谓关键波形指类似下列条件下所触发的波形： a) 时速超过5公里，L灯变HU； b) 时速超过5公里且绝缘节不变的情况下，L灯变HU；L灯变U；L灯 变 UU；L灯变LU；LU灯变HU；LU灯变U；LU灯变UU；U灯变HU；UU灯 变HU； c) 时速超过5公里，幅度不小于钢轨最小短路电流，L灯变B ；U灯 变B ； d) 如果得不到速度信息，则在非库内情况下记录a、b条； e) 如果是库内，则不记关键波形。（在B跳线未封连的情况下）； f ) ……。

三、主要技术指标
3．灵敏度高
移频钢轨最小短路电流及机车信号灵敏度值(非电气化区段) 550 650 750 850 载频(Hz)
钢轨最小短路电流(mA)
机车 信号 灵敏 度 钢轨短路电流值 (mA) 感应电压值 (±10% mv)
50
40±4 5.6
40
32±4 5.1
33
26±3 4.7
27
22±3 4.5
二、JT1-CZ2000系统组成
---车载设备和地面设备构成 ---车载设备主要包括主机、双路接收线圈、 机车信号机、无线远程监测设备及系统连 接电缆等部分构成 ---地面设备主要包括UM系列轨道电路和站内 轨道电路电码化
二、JT1-CZ2000系统组成
(1)．单端安装系统
二、JT1-CZ2000系统组成
四、机车信号主机
5．电源板 ---12V电源专供无线通信的机车信号远程检测 与诊断系统DTU用。 ---50V电源供主机用。 ---50VD电源供动态控制安全点灯电路用，具 有故障安全特性。
四、机车信号主机
6．连接板 ---设有A/B正常、工作和电源表示灯，以及上下行表 示灯，其意义如下： ☺A、B正常指示灯---表示A、B主机板自检完成，能 正常工作，两灯均点亮； ☺A、B电源指示灯---表示A、B主机供电电源正常， 两灯均应点亮； ☺A、B工作指示灯---表示A、B主机板是否工作，灯 亮表示为工作输出状态，灯灭表示为热备状态， 两个灯只能有一个点亮； ☺上下行指示灯---表示对主机的上下行控制状态；

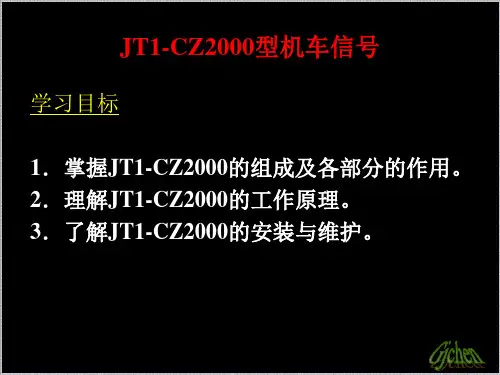

JT1-CZ2000型机车信号
学习目标
1．掌握JT1-CZ2000的组成及各部分的作用。 2．理解JT1-CZ2000的工作原理。 3．了解JT1-CZ2000的安装与维护。
