《工匠培训教材》第二章建筑识图第一节建筑识图的基本知识一、建筑的认识1、建筑的定义：建筑是人们为了满足社会生活的需要，利用从自然界掌握的各种物质技术手段，在科学规律和美学法则的支配下，通过对空间的限制、组织、改善而创造的一种人为的社会生活环境。
具体表现为建筑物和构筑物，建筑物是能供人们在其中生产、生活和其它活动的房屋或场所。
构筑物主要指工程设施，人们不在其中生产、生活的建筑。
2、构成建筑的三要素：（1）、建筑功能：人们建造房屋是为了满足生活、学习、工作灯需求，由于各种建筑物的功能不同，就产生了各种不同类型的建筑，建筑的使用目的，是决定因素。
（2）、物质技术条件：是指如何建造以及怎样建造的问题，具体包括：建筑材料、建筑结构、施工技术和建筑中的各种设备等，是实现建筑设计和施工的条件和手段。
（3）、建筑形象：以其平面空间组合、建筑体型和立面、材料的色彩和质感、细部的处理及刻画来体现的。
成功的建筑应当反映时代特征、反映民族特点、反映地方特色、反映文化色彩，并与周围的建筑和环境有机融合、协调，形成一定的风格，能经受时间的考验。

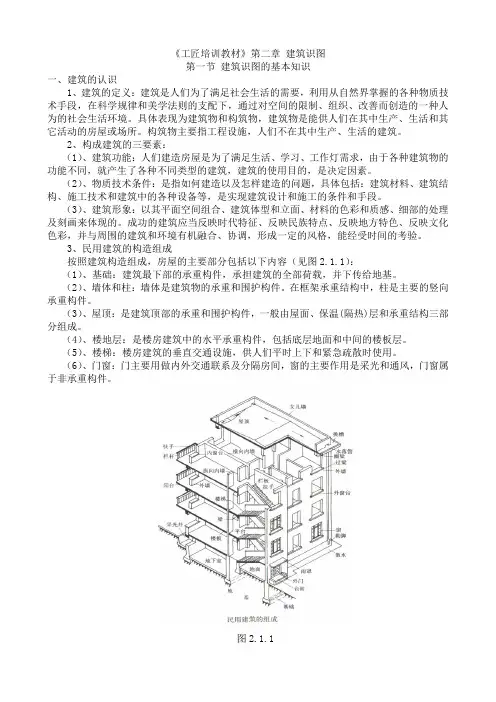

3、民用建筑的构造组成按照建筑构造组成，房屋的主要部分包括以下内容（见图2.1.1）：（1）、基础：建筑最下部的承重构件，承担建筑的全部荷载，并下传给地基。
（2）、墙体和柱：墙体是建筑物的承重和围护构件。
在框架承重结构中，柱是主要的竖向承重构件。
（3）、屋顶：是建筑顶部的承重和围护构件，一般由屋面、保温(隔热)层和承重结构三部分组成。
（4）、楼地层：是楼房建筑中的水平承重构件，包括底层地面和中间的楼板层。
（5）、楼梯：楼房建筑的垂直交通设施，供人们平时上下和紧急疏散时使用。
（6）、门窗：门主要用做内外交通联系及分隔房间，窗的主要作用是采光和通风，门窗属于非承重构件。
图2.1.14、常用的建筑名词：（1）、地坪：多指室外自然地面。
（2）、横向：指建筑物的宽度方向。
（3）、纵向：指建筑物的长度方向。
建筑识图培训计划一、前言建筑识图是建筑行业中非常重要的一项技能。
它是建筑设计师、工程师、施工人员等在工作中必备的能力，也是从事建筑相关职业的学生必须掌握的基本技能。
建筑图纸是建筑设计和施工的重要依据，只有具备良好的建筑识图能力，才能够准确理解和使用建筑图纸。
因此，建筑识图培训计划的制定对于提升建筑从业人员的专业素养，提高建筑设计、施工的质量具有重要意义。
二、培训目标1. 帮助学员掌握基本的建筑图纸阅读能力，包括平面图、立面图、剖面图、构造图等；2. 培养学员的图纸分析和建筑设计能力，提高建筑设计的质量；3. 培训学员掌握建筑工程施工图纸的解读能力，提高施工效率和施工质量；4. 帮助学员掌握建筑图纸的绘制能力，提高施工图的编制水平；5. 提高学员对于建筑规范、标准、法规的理解能力，培养对于建筑安全、环保、节能等方面的关注。
三、培训内容1. 建筑基本平面图的阅读与分析a. 房间布局、面积与尺寸的认识b. 墙体、柱、梁等结构的标识与理解c. 基础、地板、地面铺装等的标识与理解2. 建筑立面图的阅读与分析a. 墙体、窗户、门的位置及尺寸的认识b. 外墙装饰、细部构造的标识与理解c. 屋顶结构、屋面防水与保温的标识与理解3. 建筑剖面图的阅读与分析a. 建筑结构的纵断面及细节的认识b. 地基、基础、结构层等的标识与理解c. 建筑物保温、隔热、防水等细节构造的标识与理解4. 建筑结构图的阅读与分析a. 结构柱、梁、板的布置及尺寸的认识b. 结构节点细部构造的标识与理解c. 地基、基础结构的标识与理解5. 建筑电气、水暖系统图的阅读与分析a. 电气管线、插座、开关等的位置及布置的认识b. 综合管道系统的布置及尺寸的认识c. 设备、管件、配件的标识与理解6. 培训学员对于建筑工程施工图纸的解读能力a. 了解施工图纸的编制原则及常见标识b. 解读施工图纸中的尺寸、标高、标示、符号及关键细节c. 了解常见的施工工艺、工序及其在施工图中的表达方式7. 建筑图纸的绘制及编辑能力训练a. 学习使用CAD等绘图软件对建筑图纸进行绘制、编辑及其规范b. 学习建筑图纸的图形表达规范及符号的使用方法c. 了解建筑图纸的组织结构及绘图的常见规范与标准8. 对建筑规范、标准、法规的理解a. 了解国家关于建筑设计、施工的法规及标准b. 学习相关建筑规范的内容及适用范围c. 探讨建筑安全、环保、节能等方面的相关法规与标准四、培训方法1. 理论授课通过讲解建筑图纸的基本知识，示范图纸的阅读分析方法及技巧，加深学员对于建筑图纸的认识和理解。
建筑制图识图培训方案建筑制图识图培训方案一、培训目标和背景随着建筑行业的发展，建筑制图在工程设计和施工过程中扮演着重要的角色。
然而，许多建筑从业人员在建筑制图识图方面存在一定的困难和不足。
因此，本培训方案旨在提高建筑从业人员的建筑制图识图能力，使其能够熟练掌握建筑制图的基本知识和技能。
二、培训内容和计划1.建筑制图基本知识a.建筑制图概念和分类：了解建筑制图的基本概念，熟悉平面图、剖面图和立面图的特点和应用场景。
b.建筑制图符号和规范：掌握建筑制图中常用符号的含义和使用方法，了解建筑制图的相关规范和标准。
2.建筑制图识图方法a.平面图识图：通过培训建筑从业人员的平面图学习，提高他们对不同建筑空间的形状和尺寸的理解能力。
b.立面图识图：讲解立面图的构成要素和表示方法，使建筑从业人员能够准确理解和识别立面图中的各种建筑元素。
c.剖面图识图：培训建筑从业人员掌握剖面图的绘制方法和理解能力，使他们能够准确理解剖面图中的各种建筑构造和细节。
3.实际案例分析a.组织学员进行实际案例分析，让他们能够将所学的建筑制图知识运用到实际工程项目中，提高他们对建筑设计文档的综合分析和识图能力。
b.通过案例分析的讨论和交流，促进学员之间的相互学习和成长，形成良好的学习氛围。
4.培训评估和总结a.对于每个培训内容进行小结和评估，根据学员的学习情况进行调整和优化。
b.培训结束后，组织学员进行总结和反馈，了解培训成果和建议，为后续培训提供参考。
三、培训方法和手段1.教学讲授法：通过教师讲解、PPT演示等形式，向学员传授建筑制图的基本知识和技能。
2.实际操作训练：组织学员实际操作建筑制图软件，提高他们的实践能力和操作熟练度。
3.案例分析：通过实际案例的分析和讨论，培养学员的综合分析和问题解决能力。
4.互动交流：鼓励学员之间的互动交流，促进学习效果的提高。
四、培训师资和资源1.培训师资：请具有丰富建筑制图识图经验的专业人士担任培训讲师，确保培训内容的专业性和实用性。
