下载文档原格式
计数器工作原理
计数器是一种电子器件，用于计算和记录一个事件或过程发生的次数。
它由触发器、逻辑门和计数输入信号组成。
触发器是计数器的核心部件，它能够存储一个比特的二进制数值。
触发器可以通过输入信号的变化来改变其状态，从而实现计数功能。
常见的触发器有D触发器和T触发器。
逻辑门用于控制触发器的状态变化。
计数器通常采用多级计数的方式来实现高位数的计数。
每个触发器的输出会经过逻辑门处理，然后作为下一个触发器的输入。
逻辑门的选择需要根据计数器的具体要求来确定。
计数输入信号是用来触发计数器计数的外部信号。
当计数器接收到一个计数输入信号时，它会根据触发器和逻辑门的组合逻辑进行计数操作。
计数器可以实现不同的计数模式，例如正向计数、逆向计数、二进制计数、BCD码计数等。
计数器还可以实现复位操作，
即将计数值清零。
总之，计数器通过触发器、逻辑门和计数输入信号的组合实现计数功能。
不同的计数器可以实现不同的计数模式和计数位数，广泛应用于数字电路、计算机、通信等领域。
01计数器基本概念与功能Chapter计数器定义及作用计数器类型与特点类型电子计数器：使用电子技术实现计数。
电子计数器功能多样，可设置倒计时、闹钟等，适合稍高年级学生使用。
特点数字表示方法及读法数字表示方法个位数十位数百位数及以上02计数器操作方法与技巧Chapter手指计数法初步认识手指计数法引导学生了解每个手指代表的数字，以及如何通过弯曲或伸直手指来表示不同的数字。
手指计数法实践通过举例和示范，让学生尝试使用手指计数法进行简单的加减法运算。
注意事项提醒学生保持手指干净、指甲修剪整齐，以确保计数的准确性。
物品辅助计数法选择合适的辅助物品物品辅助计数法实践注意事项心算技巧培养心算技巧指导心算基础训练教授学生一些简单的心算技巧，如凑十法、破十法等，帮助学生更快速地进行计算。
心算实践与应用03加减运算在计数器中应用Chapter演示12+3=5。
先拨2颗珠子到个位，再拨3颗珠子到个位，最后将两个位置的珠子相加得到5。
规则在计数器上，将两个数对应的珠子分别拨到相应的位置，然后将两个位置的珠子相加得到结果。
演示24+6=10。
先拨4颗珠子到个位，再拨6颗珠子到个位，最后将两个位置的珠子相加得到10，需要将10颗珠子全部拨回并在十位上拨1颗珠子表示进位。
1 2 3规则演示1演示2加减混合运算练习练习101练习202练习30304乘法运算在计数器中应用Chapter乘法运算规则及实例演示乘法运算基本规则实例演示乘法口诀表背诵与运用乘法口诀表背诵乘法口诀表运用乘法应用题类型解题方法与技巧实例解析030201乘法应用题解析05除法运算在计数器中应用Chapter除法运算规则及实例演示除法的基本概念除法运算规则实例演示除法口诀表背诵与运用除法口诀表运用方法除法应用题解析题目类型解析方法注意事项06总结回顾与拓展延伸Chapter关键知识点总结回顾计数器的认识和使用学生能够准确识别计数器上的数字，并理解其增减的含义。
计数器功能计数器是一种用于记录和显示数字的装置。
它通常由数字显示屏和控制器组成，可以用于各种计数任务。
计数器的主要功能是计数。
它可以将数字从一个开始值逐渐增加或减少，提供给用户一个可视化的计数过程。
例如，一个计数器可以从0开始，每次按下计数按钮增加1，直到达到预设的结束值。
计数器也可以通过设置来递减计数，例如从10递减到0。
另一个常见的功能是计时。
计数器可以记录经过的时间，并将其显示出来。
计数器通常具有开始、停止和重置按钮，用户可以根据需要启动和停止计时器。
计数器还可以在计时结束时发出警报信号，提醒用户完成任务或活动。
计数器还可以用于测量频率。
它可以记录特定事件的出现次数，并以每秒钟发生的次数来显示频率。
例如，一个计数器可以记录某个过程重复发生的次数，并以每分钟发生的次数来显示。
计数器还可以配备其他功能，如设置、存储和比较。
设置功能允许用户设置计数器的开始和结束值，以及其他参数。
存储功能可以将计数器的当前值保存在存储器中，以便在需要时进行检索。
比较功能可以使用计数器的当前值与预设值进行比较，以判断是否达到了特定的条件。
计数器广泛应用于各行各业。
在工业领域中，计数器被用于计数生产线上的产品数量或机器运行时间。
在商业领域中，计数器被用于记录顾客人数或销售额。
在运动领域中，计数器被用于记录运动员的成绩或时间。
在科学研究中，计数器被用于记录实验数据或观察结果。
总之，计数器是一种多功能的装置，可以用于各种计数任务。
它可以计数、计时、测量频率，并具有设置、存储和比较等功能。
计数器在各行各业中起着重要的作用，帮助人们记录、统计和分析数据。

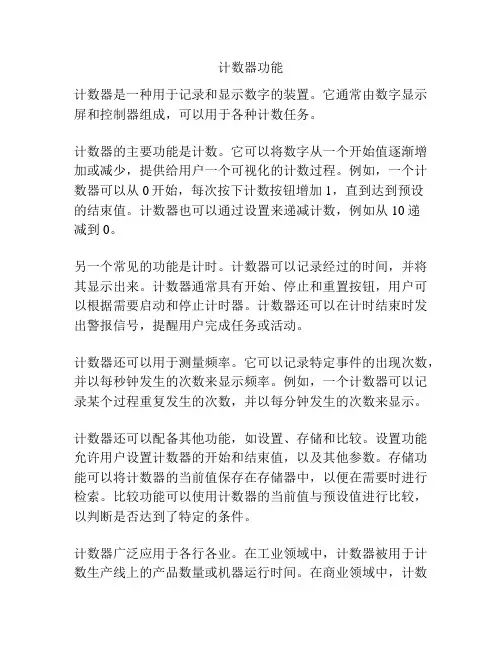

计数器的基本功能一、计数器的定义与作用计数器是一种常见的工具，用于记录和统计数量。
它可以在各种场景中使用，例如计算器、电子表、时钟等。
计数器的基本功能是进行计数操作，可以实时更新并显示当前的计数值。
计数器在生活中有着广泛的应用，从日常生活到科学研究，都离不开计数器的帮助。
二、计数器的类型计数器可以分为多种类型，常见的有以下几种：1. 机械计数器机械计数器是最早出现的计数器类型之一，它通过机械结构实现计数功能。
机械计数器通常使用齿轮和数字滚轮等装置来记录和显示计数值。
机械计数器的特点是结构简单、可靠性高，但计数范围有限。
2. 电子计数器电子计数器是使用电子元件实现计数功能的计数器类型。
它通常采用数字显示屏或LED灯来显示计数值。
电子计数器具有计数范围广、精度高、功能强大等特点。
电子计数器可以通过电路设计实现各种计数功能，如加减计数、定时计数等。
3. 软件计数器软件计数器是在计算机系统中通过软件实现的计数器。
它可以利用计算机的处理能力进行复杂的计数操作，具有灵活性和可扩展性。
软件计数器常用于编程和数据处理领域，可以实现各种复杂的计数功能。
三、计数器的基本功能计数器作为一种记录和统计数量的工具，具有以下基本功能：1. 计数功能计数器的最基本功能是进行计数操作。
它可以根据设定的规则，对事件、物体或其他需要计数的对象进行累加或累减操作。
计数器可以实时更新计数值，并将结果显示出来。
2. 显示功能计数器通常具有显示功能，可以将计数结果以数字形式显示出来。
显示方式可以是数字显示屏、LED灯、液晶屏等。
计数器的显示功能可以直观地反映计数结果，方便用户进行观察和判断。
3. 记忆功能一些高级的计数器具有记忆功能，可以记录和保存计数结果。
这样可以在断电或重启后保留之前的计数值，避免数据丢失。
记忆功能可以在需要长时间记录计数结果的场景中发挥作用。
4. 重置功能计数器通常具有重置功能，可以将计数值归零。
通过重置功能，可以清空之前的计数结果，重新开始计数。
计数器及其应用1. 什么是计数器？计数器是一种用于计数的工具或设备，用于记录事件发生的次数。
在计算机科学中，计数器是一种特殊的寄存器，用于存储和跟踪特定事件的次数或周期的数量。
计数器一般具有以下特点：•由一组二进制位组成，可以用来表示不同的数字。
•可以递增或递减，根据特定条件进行操作。
•可以设置初始值和最大值。
•可以实现快速计数和重置操作。
在计算机领域，计数器是广泛应用于各种场景的重要元素，特别是在数字逻辑和计算机体系结构中。
此外，计数器也被广泛用于实现诸如时序控制、数据传输、定时器和性能分析等功能。
2. 计数器的应用计数器可以应用于许多领域和场景中。
下面介绍几个常见的计数器应用：2.1 计时器计时器是最常见的计数器应用之一，用于测量事件的时间间隔。
计时器可以用来实现定时器、秒表、计算程序运行时间等功能。
当计时器开始计数时，计数器会递增，当计时器停止时，计时器会停止递增。
计时器通常使用时钟信号来驱动计数操作。
2.2 程序计数器在计算机体系结构中，程序计数器是一种具有特殊功能的计数器。
它用于跟踪程序中的指令位置，即当前执行的指令的地址。
程序计数器一般存储在CPU中，并且在每个时钟周期内自动递增。
程序计数器在处理器中起着非常重要的作用，特别是在实现分支指令和循环指令时。
2.3 性能计数器性能计数器是用于衡量计算机系统或程序性能的计数器。
它们可以统计各种硬件事件的数量，如指令执行周期、缓存命中率、TLP（事务级并行度）等。
性能计数器可以帮助开发人员分析程序的性能瓶颈，并针对性地进行优化。
2.4 电子计数器电子计数器是一种电子设备，用于进行数字计数。
它们通常由数字显示屏、按键和计数逻辑电路组成。
电子计数器可用于各种应用，如物料计数、步行计数、车辆流量监测等。
电子计数器具有高精度、快速计数和可靠性等优势。
3. Markdown文本格式Markdown是一种轻量级的标记语言，用于简单而高效地编写文档。
它使用简单的标记符号来表示文本的样式和结构，可以转换为HTML、PDF等多种格式。

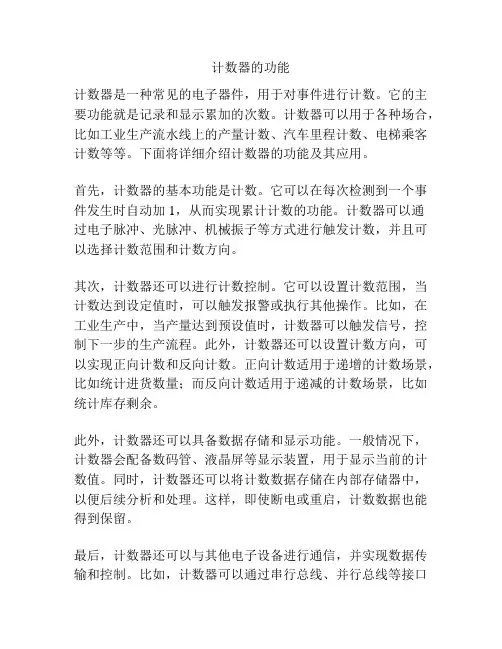

计数器的功能计数器是一种常见的电子器件，用于对事件进行计数。
它的主要功能就是记录和显示累加的次数。
计数器可以用于各种场合，比如工业生产流水线上的产量计数、汽车里程计数、电梯乘客计数等等。
下面将详细介绍计数器的功能及其应用。
首先，计数器的基本功能是计数。
它可以在每次检测到一个事件发生时自动加1，从而实现累计计数的功能。
计数器可以通过电子脉冲、光脉冲、机械振子等方式进行触发计数，并且可以选择计数范围和计数方向。
其次，计数器还可以进行计数控制。
它可以设置计数范围，当计数达到设定值时，可以触发报警或执行其他操作。
比如，在工业生产中，当产量达到预设值时，计数器可以触发信号，控制下一步的生产流程。
此外，计数器还可以设置计数方向，可以实现正向计数和反向计数。
正向计数适用于递增的计数场景，比如统计进货数量；而反向计数适用于递减的计数场景，比如统计库存剩余。
此外，计数器还可以具备数据存储和显示功能。
一般情况下，计数器会配备数码管、液晶屏等显示装置，用于显示当前的计数值。
同时，计数器还可以将计数数据存储在内部存储器中，以便后续分析和处理。
这样，即使断电或重启，计数数据也能得到保留。
最后，计数器还可以与其他电子设备进行通信，并实现数据传输和控制。
比如，计数器可以通过串行总线、并行总线等接口与PLC（可编程逻辑控制器）或电脑进行连接，实现远程监控、数据采集和控制操作。
这样，在工业自动化和物联网应用中，计数器可以作为一个重要的组成部分。
总结起来，计数器的功能主要包括计数、计数控制、数据存储和显示以及与其他设备的通信。
通过这些功能，计数器可以广泛应用于各种领域，如生产制造、交通运输、仓储管理等。
计数器的稳定可靠性和高精度，使其成为许多行业必不可少的工具。
HJ118电子计时计数器使用说明书采用：现代微处理器技术先进的SMT生产工艺具有：双8位液晶（LCD）显示加减计数功能比例显示，比例输出功能计时功能优异的抗干扰性能无需电池，存储数据保持十年。
青岛海泰自动化仪表有限公司地址：青岛市崂山区株洲路190号邮编：266101电话：（0532）88706060 84877288 84873666传真：（0532）4891445网址：邮箱：hitech@1、概述：HJ118型电子计数器是我公司针对中国市场最新研制的计数器，它采用高度集成化的贴片元件，占用空间小，却能提供多种功能，可以满足各种特殊的使用要求。
双八位LCD显示，可以广泛应用于包装、印刷、纺织、机械等行业。
2、功能介绍：HJ118型电子计数器包含单预置比例计数器和单预置定时计时器两项功能。
对于计数功能：用户可以使用键盘输入预置值和比例参数，当计数值等于或超过预置值，就有信号输出。
信号由继电器输出，用户可使用该信号来控制其他设备以实现自动化。
该计数器可根据用户需要，设为递增，递减双向计数或是否自动循环计数等状态。
对于计时功能：用户可以使用键盘输入预置时间，定时输出。
可以设置正计时倒计时是否循环计时等状态。
该计数器设有记忆功能，当计数器掉电后，记录的数据被记忆不丢失。
3、技术参数：显示：LCD显示位数：双8位字高：7毫米电源电压：直流12V-24V数据保存：约10年门槛电压：高电平≥5伏低电平≤1伏触发沿：下降沿计数频率：30Hz或5000Hz占空比：1：1信号输出时间：50ms～2500ms 或稳态预置比例范围：0.001 ～9.999最大计时范围：0～999999-59-59 ；显示方式：方式1：hhhhhh.mm (时-分)方式2：hh-mm-ss (时-分-秒)工作温度：-5℃——+50℃存储温度：-10℃——+60℃4、接线与开孔尺寸：8888888888888888接线脚1：地（0V）2: 计时复位输入（RESET）3：计时信号输入（H-INPUT）4：计数器复位（RESET）5：计数信号输入(C-INPUT)6: 门控（加减控制）7：传感器电源（+12V，DC）8：定时继电器信号输出（常开）9：定时继电器信号输出（公共端）10：计数继电器信号输出（常开）11：计数继电器信号输出（公共端）12：计数继电器信号输出（常闭）13：电源正（12V-24V）14：电源负（0V）5、显示器:该计数器设有双8位LCD液晶显示器，用于显示当前的计数值、定时值和其他信息。
6、键盘与编程开关:6.1、键盘：该计数器键盘由4个按键组成，面对计数器从左到右分别是上调键“①”（以下简称上调键），光标循环右移键“④”（以下简称光标键）；复位键“R”(以下简称R键)；和功能键“P”（以下简称P键）。
6.2、编程开关：该计数器设有9个选择开关，选择计数器的功能及工作方式，拨码开关状态连通断开a，开关1: 计时模式可选HM 与HMSb, 开关2：倒计时可选OFF 与ONc, 开关3：计时循环可选OFF 与ONd, 开关4：计时脉冲沿可选PNP 与NPNe, 开关5：计数脉冲沿可选PNP 与NPNf, 开关6：计数循环可选OFF 与ONg, 开关7：计数频率可选30HZ 与5KHZh, 开关8：锁键盘可选OFF 与ONi, 开关9：锁复位可选OFF 与ON注意：在拨动编程开关后，应重新上电（关掉电源，LCD显示消失后，需稍微等一两秒钟确保电容放完电后，再上电），才能有效。
各位开关功能如下：开关1：显示计时模式HM只显示小时和分钟，小时占6位，分钟占2位。
显示为hhhhhh.mm。
最大计时时间是999999小时59分钟59秒，秒没有显示。
HMS显示时、分、秒，其中时、分、秒各占2位。
显示为hh-mm-ss。
最大计时时间是99小时59分钟59秒。
注意：从HM模式切换到HMS时，有效小时位如果超过两位，将只保留小时的最后两位。
开关2：计时模式“OFF”选择正计时，“ON”选择倒计时。
开关3：计时循环设置开关在“ON”上，当正计时，时间到达预置时间，将重新从0开始计时；当倒计时，时间减到0，将从预置时间开始重新倒计时。
开关在“OFF”上，正计时，计数器将一直计时到最大时间（由开关1决定），然后重新从零开始计时。
倒计时，时间减到0时，将从最大时间（由开关1决定）开始重新倒计时。
开关4：计时输入信号类型可选择PNP（上升沿）或者NPN（下降沿）开启计时，如果选择上升沿开启计时，那么自动的下降沿停止计时。
如果选择下降沿开启计时，那么自动的上升沿停止计时。
开关5：计数输入信号类型，PNP型上升沿触发，NPN型下降沿触发。
开关6：计数循环设置开关在“ON”上，当正计数值到达预置数，将重新从0开始计数；当减计数减到0，将从预置数开始重新减计数。
开关在“OFF”上，当正计数时，计数器一直计数到最大数99999999，然后从零开始计数；当减计数时，计数器一直减到0，然后从最大数99999999开始重新减计数。
开关7：计数频率（输入5KHz/30Hz）选择此开关对计数输入脚可设置为：最大5KHz频率的电脉冲信号或最大30Hz频率的机械脉冲信号。
开关8：键盘封锁开关在“ON”上计数器不能通过键盘进行除复位外的计数/计时的相关设置，开关在“OFF”上，计数器可通过键盘设置。
开关9：复位键盘封锁开关在“ON”上计数器不能通过键盘进行计数/计时复位，开关在“OFF”上，计数器可通过键盘复位。
7.1、计时脉冲信号：当计数器的计时信号输入端（接线脚3）施加脉冲信号，计数器进行计时。
此计时信号输入端对信号进行了整形。
可以用于机械触点式脉冲发生器。
7.2、计时复位信号输入：当计数器的复位信号输入端（接线脚2）施加低电平信号，计数器复位到初始状态-----零或预置值，正计时时复位到0，倒计时时置位到预置数。
此计时复位输入端对信号进行了整形。
可以用于机械触点式脉冲发生器。
计数器计时复位特性是静态的，即当出现复位输入时，计数器不计时。
计时输出被清除。
8.1、计数脉冲信号：当计数器的计数信号输入端（接线脚5）施加脉冲信号，计数器进行计数。
可用各种通用脉冲发生器（如：接近开关、光电开关、轴编码器等）驱动计数器，其最大计数频率为5KHz。
当脉冲发生器为机械触点式时，为防止杂波干扰，必须对输入信号进行整形，用编程开关7可设置整形输入（见6.2编程开关）。
8.2、门控信号输入：计数器的门控端（接线脚6）控制着每一个计数信号的加与减。
当门控脚加高电平（或空脚时），从计数脚接收脉冲进行加计数。
当门控脚为0V，从计数脚接收脉冲进行减计数。
门控信号可以是连续不变的高、低电平，也可以是不同频率的脉冲，其最高频率为5KHz，当门控信号为机械触点式时，为防止杂波干扰，必须对输入信号进行整形，用编程开关7可设置整形输入（见6.2编程开关）。
这个功能使得计数器的计数方向可由外部控制。
8.3、计数复位信号输入：当计数器的复位信号输入端（接线脚4）施加低电平信号，计数器复位到初始状态-----零或预置值，加计数时复位到零，减计数时置位到预置数，复位的最大频率为5KHz。
当复位信号为机械触点式时，为防止杂波干扰，必须对输入信号进行整形，用编程开关7可设置整形输入（见6.2编程开关）。
计数器复位特性是静态的，即当出现复位输入时，计数器不计数。
输出通过键盘或外部信号复位被清除，通过和比例数相乘所得的非整数余数不显示，并在每次复位时被清除。
9、控制输出：当计数器的计数\计时值，加计数\计时时，达到预置值；减计数\计时是减到零，将发出控制信号（继电器形式），信号的持续时间由相应的继电器动作时间设置而定。
信号输出范围是0.05S-2.5S，设置为0时是稳态输出。
10、编程：编程流程图：带“C-”的表示是计数设置，带“H-”的表示是计时设置。
在指示状态时，双行显示的第一行显示当前计数值。
第二行显示计时值。
在编程状态时，第一行显示需要编程的数据（包括计数/计时数据），第二行显示状态代码。
循环从指示状态开始，每按一下“P ”键，就从当前状态移到下一状态。
直接进入编辑状态。
编辑状态下，计数器显示最新的数据，被选择的位上最新值闪烁，如果不按“①”或“④”键5秒后显示会自动恢复到当前计数值。
按“①”键选择值，同时用作上翻键，切换计时设置和计数设置。
按“④”键选择下一个欲修改的位 C-PSC 计数预置比例值C-COR 计数修正C-PrE 计数预置数指示状态 H-PrE计时预置数 H-COR计时修正 H-SgL计时输出信号宽度 H-SET计时设置 C-SET 计数设置C-SgL计数输出信号宽度编程状态重复此过程直至完成编程数如果在送入编程数的过程中出了一个错误，可根据上述过程，调整到错误位，进行更正。
如果不想改动某一状态上的编程数，可按一下“P”，进入下一状态，而不要按“①”键。
利用“P”键选择了所有状态之后，再按一下“P”，会重新回至初始状态。
按键复位当没有锁复位时，在任何状态下，同时按下“①”键和“R”键将进行计数复位/置位；同时按下“④”键和“R”键将进行计时复位/置位。
计数复位/置位时，不再进行计数。
计时复位/置位时不再进行计时。
各编程状态的功能描述计数/计时预置数：PrE（C-PrE、H-PrE）当计数/计时脉冲与PrE相同时，计数/计时输出端OUT响应计数器根据开关状态和输入情况进入相应的计数/计时复位状态。
计数/计时修正：COR（C-COR、H-COR）在修正过程中第一行显示的数据可以被修改或重新设置成任何数。
注：如果此时显示值和预置数中的某个相等，将无信号输出，不会发生预置数到达后的外部执行操作。
预置比例数：C-PSC预置比例数是个可调整的乘法因子，通过它可使得进入计数器的脉冲数转换成实用的单位来显示，其值从0.001—9.999。
输出信号宽度：SgL（C-SgL、H-SgL）输出信号宽度设置范围是0.05秒-2.5秒，最小时间间隔是0.05秒。
当信号宽度设置为0时，输出为稳态输出。
设置过程中程序会自动对超出范围的数据进行修改。
注意：在编程状态下，计数器不再计数、计时。
只有在指示状态下，才可以。
11、比例数的使用：本计数器是一款比例计数器，其计数值(整数和小数)=计数脉冲X 比例数(整数和小数)显示数=计数值(整数)11.1、使用举例：例：一测量计每100升发出173个脉冲信号，要显示实际的流量数“升”而脉冲数，一般可用下面的公式，将脉冲序列数转换成实际显示值。
脉冲数X比例数=显示值或比例数=显示值/脉冲数。
上例中比例数（scale）=100升/173=0.578则设置比例数=0.578使用结果列表：脉冲输入计算结果显示值1 0.578 02 1.156 13 1.734 14 2.312 25 2.89 26 3.468 37 4.046 48 ¨¨¨¨¨¨12、初次使用时应注意以下事项：使用本产品前应先详细阅读说明书，初次使用前请先检查以下几点：——电源电压正常吗？——输入脉冲符合门槛电压要求吗？——最大计数频率设定了吗？使用频率是否超出了设定值？13、特别注意:用户在使用过程中如遇到自己不能处理的问题，请及时与厂家联系，计数器出现故障请寄回厂家修理，不要自行拆装，以免损坏计数器。
