通用计数器的分类及特点

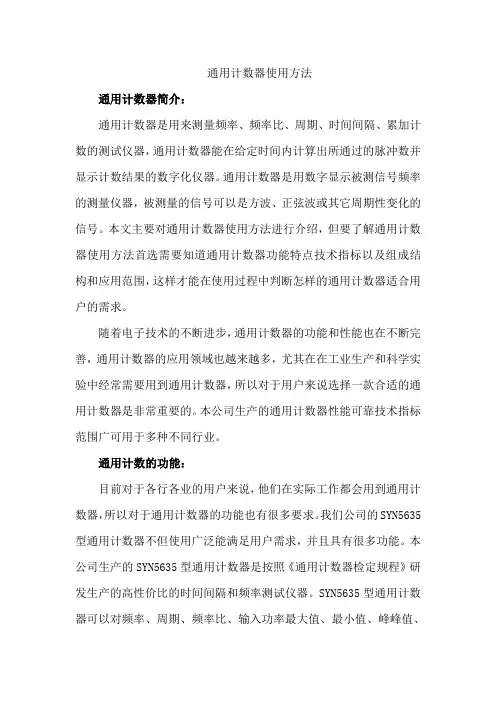

通用计数器使用方法通用计数器简介：通用计数器是用来测量频率、频率比、周期、时间间隔、累加计数的测试仪器，通用计数器能在给定时间内计算出所通过的脉冲数并显示计数结果的数字化仪器。

通用计数器是用数字显示被测信号频率的测量仪器，被测量的信号可以是方波、正弦波或其它周期性变化的信号。

本文主要对通用计数器使用方法进行介绍，但要了解通用计数器使用方法首选需要知道通用计数器功能特点技术指标以及组成结构和应用范围，这样才能在使用过程中判断怎样的通用计数器适合用户的需求。

随着电子技术的不断进步，通用计数器的功能和性能也在不断完善，通用计数器的应用领域也越来越多，尤其在在工业生产和科学实验中经常需要用到通用计数器，所以对于用户来说选择一款合适的通用计数器是非常重要的。

本公司生产的通用计数器性能可靠技术指标范围广可用于多种不同行业。

通用计数的功能：目前对于各行各业的用户来说，他们在实际工作都会用到通用计数器，所以对于通用计数器的功能也有很多要求。

我们公司的SYN5635型通用计数器不但使用广泛能满足用户需求，并且具有很多功能。

本公司生产的SYN5635型通用计数器是按照《通用计数器检定规程》研发生产的高性价比的时间间隔和频率测试仪器。

SYN5635型通用计数器可以对频率、周期、频率比、输入功率最大值、最小值、峰峰值、时间间隔、脉宽、上升时间、下降时间、占空比、相位、功率等进行测量，通用计数器配以适当的插件，还可以测量相位、电压等电量。

通用计数器兼有强大的数学运算、统计功能，包括平均值、标准偏差、最大值、最小值、峰峰值、累加计数、阿仑方差和频率偏差等。

通用计数器设备的内部时基，标准配置恒温晶振OXCO，可以选择高稳晶振或者铷原子钟。

通用计数器的数据通信接口有USB通信接口和RJ45网络通信接口，数据格式符合IEEE UFFC-S要求，与主流频率计格式一致。

通用计数器还能连接外部参考设备输入，输入频率正弦10MHz，电平≥1dBm，物理接口BNC。

第七章通用计数器及其应用电子计数器是一种多功能的电子测量仪器。

它利用电子学的方法测出一定时间内输入的脉冲数目，并将结果以数字形式显示出来。

通常电子计数器按照它的功能可分为以下三类：1）通用计数器通常指多功能计数器。

它可以用于测量频率、频率比、周期、时间间隔和累加计数等，如配以适当的插件，还可以测量相位、电压等电量。

2）频率计数器其功能为测频和计数。

测频范围很宽，在高频和微波范围内的计数器均属于此类。

3）计算计数器带有微处理器、具有计算功能。

它除具有计数器功能外，还能进行数学运算、求解比较复杂的方程式，能依靠程控进行测量、计算和显示等全部工作。

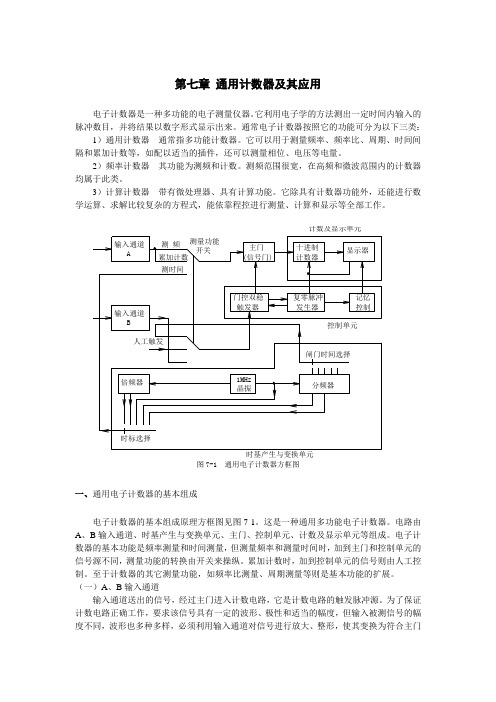

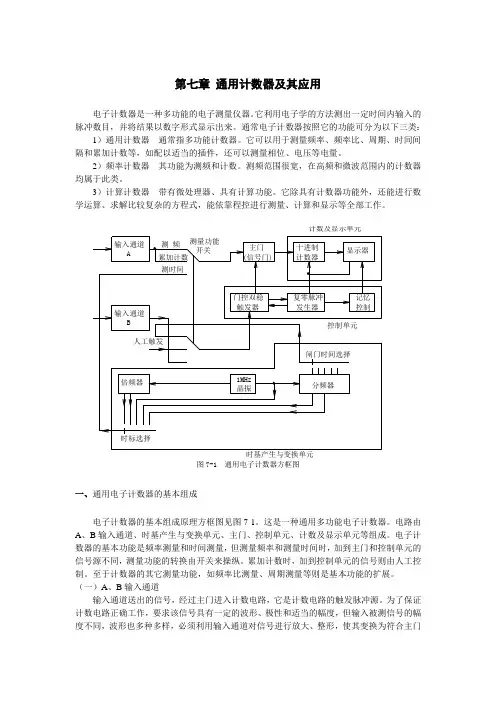

计数及显示单元图7-1 通用电子计数器方框图一、通用电子计数器的基本组成电子计数器的基本组成原理方框图见图7-1。

这是一种通用多功能电子计数器。

电路由A、B输入通道、时基产生与变换单元、主门、控制单元、计数及显示单元等组成。

电子计数器的基本功能是频率测量和时间测量，但测量频率和测量时间时，加到主门和控制单元的信号源不同，测量功能的转换由开关来操纵。

累加计数时，加到控制单元的信号则由人工控制。

至于计数器的其它测量功能，如频率比测量、周期测量等则是基本功能的扩展。

（一）A、B输入通道输入通道送出的信号，经过主门进入计数电路，它是计数电路的触发脉冲源。

为了保证计数电路正确工作，要求该信号具有一定的波形、极性和适当的幅度，但输入被测信号的幅度不同，波形也多种多样，必须利用输入通道对信号进行放大、整形，使其变换为符合主门要求的计数脉冲信号。

输入通道共有两路。

由于两个通道在测试中的作用不同，也各有其特点。

A输入通道是计数脉冲信号的输入电路。

其组成如图7-2（a）所示。

衰减器射极跟随器放大器施密特电 路至主门选通门A门选通信号平调节射极跟随器放大器施密特电 路至门控选通门B门选通信号输入电倒相器双稳(a) A输入通道(b) B输入通道7-2 输入通道方框图当测量频率时，计数脉冲是输入的被测信号经整形而得到的。

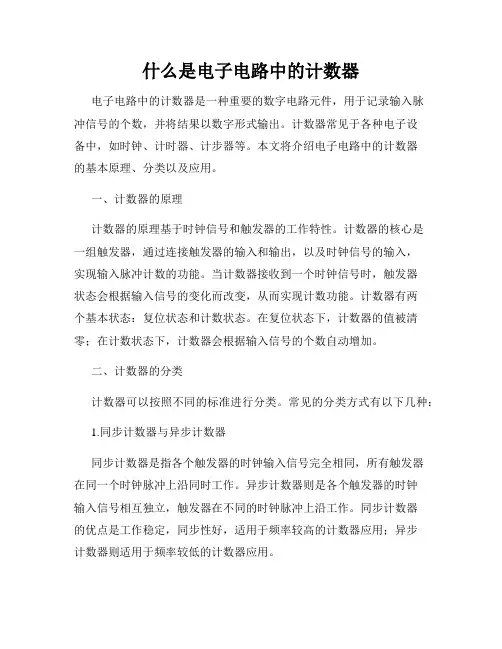

什么是电子电路中的计数器电子电路中的计数器是一种重要的数字电路元件，用于记录输入脉冲信号的个数，并将结果以数字形式输出。

计数器常见于各种电子设备中，如时钟、计时器、计步器等。

本文将介绍电子电路中的计数器的基本原理、分类以及应用。

一、计数器的原理计数器的原理基于时钟信号和触发器的工作特性。

计数器的核心是一组触发器，通过连接触发器的输入和输出，以及时钟信号的输入，实现输入脉冲计数的功能。

当计数器接收到一个时钟信号时，触发器状态会根据输入信号的变化而改变，从而实现计数功能。

计数器有两个基本状态：复位状态和计数状态。

在复位状态下，计数器的值被清零；在计数状态下，计数器会根据输入信号的个数自动增加。

二、计数器的分类计数器可以按照不同的标准进行分类。

常见的分类方式有以下几种：1.同步计数器与异步计数器同步计数器是指各个触发器的时钟输入信号完全相同，所有触发器在同一个时钟脉冲上沿同时工作。

异步计数器则是各个触发器的时钟输入信号相互独立，触发器在不同的时钟脉冲上沿工作。

同步计数器的优点是工作稳定，同步性好，适用于频率较高的计数器应用；异步计数器则适用于频率较低的计数器应用。

2.二进制计数器与十进制计数器二进制计数器是指计数器的输出以二进制形式表示，十进制计数器则是指计数器的输出以十进制形式表示。

二进制计数器的输出位数通常是2的幂次，而十进制计数器的输出位数通常是10的幂次。

3.向上计数器与向下计数器向上计数器在计数过程中，计数值依次递增；向下计数器则是计数值依次递减。

向上计数器和向下计数器可以通过加法和减法电路实现。

三、计数器的应用计数器在各种电子设备中有广泛的应用。

以下列举了一些常见的计数器应用：1.时钟和计时器计数器常见于时钟和计时器电路中。

通过使用计数器，可以实现各种时间间隔的测量和记录。

例如，计数器可以用于显示秒、分钟、小时等时间单位，或者用于精确计时和定时功能。

2.频率测量计数器可以用于测量输入信号的频率。

计数器的基本功能一、计数器的定义与作用计数器是一种常见的工具，用于记录和统计数量。

它可以在各种场景中使用，例如计算器、电子表、时钟等。

计数器的基本功能是进行计数操作，可以实时更新并显示当前的计数值。

计数器在生活中有着广泛的应用，从日常生活到科学研究，都离不开计数器的帮助。

二、计数器的类型计数器可以分为多种类型，常见的有以下几种：1. 机械计数器机械计数器是最早出现的计数器类型之一，它通过机械结构实现计数功能。

机械计数器通常使用齿轮和数字滚轮等装置来记录和显示计数值。

机械计数器的特点是结构简单、可靠性高，但计数范围有限。

2. 电子计数器电子计数器是使用电子元件实现计数功能的计数器类型。

它通常采用数字显示屏或LED灯来显示计数值。

电子计数器具有计数范围广、精度高、功能强大等特点。

电子计数器可以通过电路设计实现各种计数功能，如加减计数、定时计数等。

3. 软件计数器软件计数器是在计算机系统中通过软件实现的计数器。

它可以利用计算机的处理能力进行复杂的计数操作，具有灵活性和可扩展性。

软件计数器常用于编程和数据处理领域，可以实现各种复杂的计数功能。

三、计数器的基本功能计数器作为一种记录和统计数量的工具，具有以下基本功能：1. 计数功能计数器的最基本功能是进行计数操作。

它可以根据设定的规则，对事件、物体或其他需要计数的对象进行累加或累减操作。

计数器可以实时更新计数值，并将结果显示出来。

2. 显示功能计数器通常具有显示功能，可以将计数结果以数字形式显示出来。

显示方式可以是数字显示屏、LED灯、液晶屏等。

计数器的显示功能可以直观地反映计数结果，方便用户进行观察和判断。

3. 记忆功能一些高级的计数器具有记忆功能，可以记录和保存计数结果。

这样可以在断电或重启后保留之前的计数值，避免数据丢失。

记忆功能可以在需要长时间记录计数结果的场景中发挥作用。

4. 重置功能计数器通常具有重置功能，可以将计数值归零。

通过重置功能，可以清空之前的计数结果，重新开始计数。

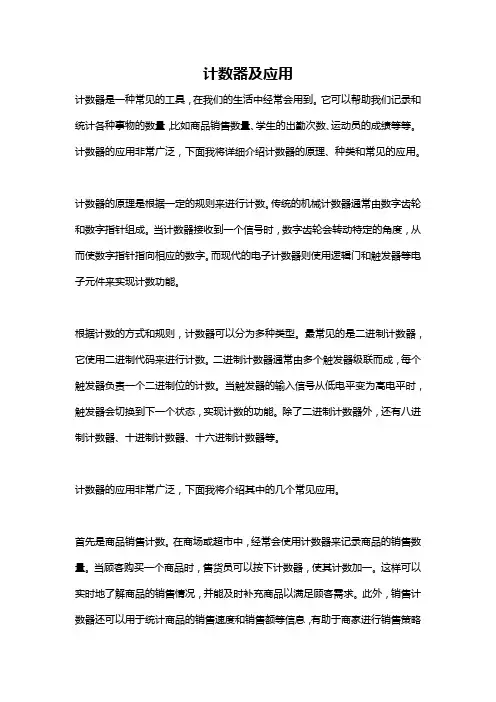

计数器及应用计数器是一种常见的工具，在我们的生活中经常会用到。

它可以帮助我们记录和统计各种事物的数量，比如商品销售数量、学生的出勤次数、运动员的成绩等等。

计数器的应用非常广泛，下面我将详细介绍计数器的原理、种类和常见的应用。

计数器的原理是根据一定的规则来进行计数。

传统的机械计数器通常由数字齿轮和数字指针组成。

当计数器接收到一个信号时，数字齿轮会转动特定的角度，从而使数字指针指向相应的数字。

而现代的电子计数器则使用逻辑门和触发器等电子元件来实现计数功能。

根据计数的方式和规则，计数器可以分为多种类型。

最常见的是二进制计数器，它使用二进制代码来进行计数。

二进制计数器通常由多个触发器级联而成，每个触发器负责一个二进制位的计数。

当触发器的输入信号从低电平变为高电平时，触发器会切换到下一个状态，实现计数的功能。

除了二进制计数器外，还有八进制计数器、十进制计数器、十六进制计数器等。

计数器的应用非常广泛，下面我将介绍其中的几个常见应用。

首先是商品销售计数。

在商场或超市中，经常会使用计数器来记录商品的销售数量。

当顾客购买一个商品时，售货员可以按下计数器，使其计数加一。

这样可以实时地了解商品的销售情况，并能及时补充商品以满足顾客需求。

此外，销售计数器还可以用于统计商品的销售速度和销售额等信息，有助于商家进行销售策略的调整和决策。

其次是运动计数器。

在运动领域，计数器被广泛应用于记录和统计运动员的成绩。

比如，在田径比赛中，计数器可以用于记录运动员的跑步圈数；在羽毛球比赛中，计数器可以用于记录比分；在游泳比赛中，计数器可以用于记录游泳者的鼓励次数等。

运动计数器的使用可以帮助教练和运动员更好地掌握比赛情况和个人表现，有助于提高训练和竞技水平。

另外还有学生考勤计数器。

在学校或培训机构中，计数器可以用于记录学生的出勤次数。

每次学生到校或上课时，工作人员可以按下计数器，使其计数加一。

这样可以实时地了解学生的出勤情况，并辅助学校或机构进行考勤管理和统计分析。

电路中的计数器有哪些类型计数器是数字电路中常见的一种电子元件，用于在系统中记录和显示特定数量的信号脉冲。

根据其结构和工作原理的不同，电路中的计数器可以分为以下几种类型：1. 同步计数器（Synchronous Counter）同步计数器是一种使用时钟信号（通常为输入信号的一个或多个信号脉冲）进行同步计数的计数器。

它使用触发器（如D触发器或JK触发器）来存储计数值，并通过时钟信号的边沿触发进行更新。

同步计数器能够在给定的时钟频率下精确计算脉冲数量，能够实现较大的计数范围，但对于多位计数器，需要较多的触发器和较复杂的电路设计。

2. 异步计数器（Asynchronous Counter）异步计数器也称为Ripple Counter，它是一种使用触发器级联连接的计数器。

在异步计数器中，每个触发器的时钟输入都是前一级触发器的输出。

当低位触发器计数溢出时，会触发高位触发器进行计数。

异步计数器的电路结构简单，但对于多位计数器，存在计数误差和计数速度较慢的问题。

3. 分频计数器（Divide-by-N Counter）分频计数器是一种以较低的频率生成特定输出频率的计数器。

它通过将输入信号的频率进行除法操作，从而产生较低频率的输出脉冲。

常见的分频计数器是二进制计数器，根据需要进行2、4、8等倍频操作。

分频计数器在数字时钟、频率测量和通信系统等领域得到广泛应用。

4. 二进制加法计数器（Binary Adder Counter）二进制加法计数器是一种能够实现加法和计数功能的计数器。

它通过使用异或门和与门等逻辑门实现了二进制的加法运算，并能进行递增或递减计数。

二进制加法计数器通常用于数字系统的计数和计算功能。

5. 向上计数器和向下计数器向上计数器递增计数值，并在达到最大计数值时重新开始计数。

向下计数器递减计数值，并在达到最小计数值时重新开始计数。

这两种计数器可以基于同步或异步计数器来实现，用于特定的应用场景中。

总结：电路中的计数器根据结构和工作原理的不同，可以分为同步计数器、异步计数器、分频计数器、二进制加法计数器以及向上和向下计数器等不同类型。

计数器的分类
用以统计输入计数脉冲CP个数的电路。

计数器的“模”（用M表示）：计数器累计输入脉冲的最大数目。

也为电路的有效状态数。

如M＝6计数器，又称六进制计数器。

1．按计数进制分
二进制计数器：按二进制数运算规律进行计数的电路称作二进制计数器。

十进制计数器：按十进制数运算规律进行计数的电路称作十进制计数器。

任意进制计数器：二进制计数器和十进制计数器之外的其它进制计数器统称为任意进制计数器。

如五进制计数器、六十进制计数器等。

2．按计数增减分
加法计数器：随着计数脉冲的输入作递增计数的电路称作加法计数器。

减法计数器：随着计数脉冲的输入作递减计数的电路称作减法计数器。

加/减计数器：在加/减掌握信号作用下，可递增计数，也可递减计数的电路，称作加/减计数器，又称可逆计数器。

也有特别状况，不作加/减，其状态可在外触发掌握下循环进行特别跳转，状态转换图中构成封闭的计数环。

3．按计数器中触发器翻转是否同步分
异步计数器：计数脉冲只加到部分触发器的时钟脉冲输入端上，而其它触发器的触发信号则由电路内部供应，应翻转的触发器状态更新有
先有后的计数器，称作异步计数器。

同步计数器：计数脉冲同时加到全部触发器的时钟信号输入端，使应翻转的触发器同时翻转的计数器，称作同步计数器。

明显，它的计数速度要比异步计数器快得多。
