光电感应计数器原理图
不包含标题的光电感应计数器原理图如下：
[image]
光电感应计数器是一种电子设备，用于通过光电传感器检测光线的存在或者光的强度变化，并将其转换为数字信号进行计数。
它通常包括一个光源和一个光电传感器。
光源通常是一种发光二极管（LED），它发出一束光线以照明待检测区域。
光线经过待检测区域后，被光电传感器接收。
光电传感器是一种能够将光线转换为电信号的器件。
它通常由一个光敏元件和一个电路组成。
光敏元件可以是光敏电阻、光敏二极管或者光敏三极管等。
当光线照射到光敏元件上时，它的电阻、电流或者电压会发生变化。
光电传感器的电路会将光敏元件输出的电信号进行放大和处理，然后将其转换为数字信号。
这些数字信号会传送到计数器电路，进行计数并显示。
光电感应计数器常用于对通过某个区域的物体或人员进行计数。
当物体或人员经过待检测区域时，遮挡光线，光电传感器感知到信号的变化，计数器根据信号的变化进行计数。
光电感应计数器具有快速、精确、可靠等特点，广泛应用于超市、图书馆、展览场所等需要进行人流或物品计数的场合。

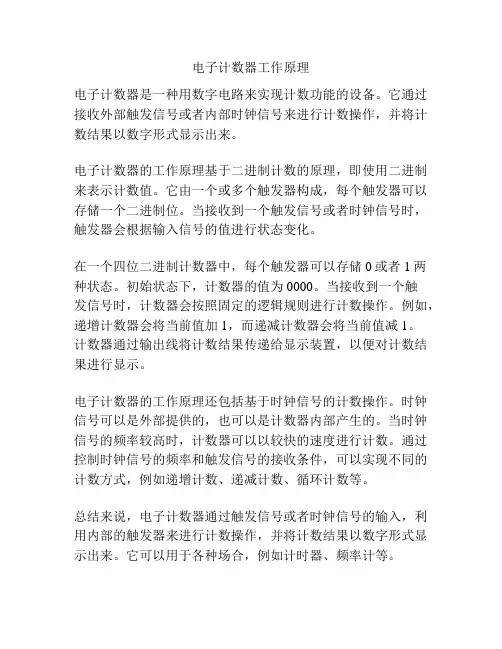

电子计数器工作原理
电子计数器是一种用数字电路来实现计数功能的设备。
它通过接收外部触发信号或者内部时钟信号来进行计数操作，并将计数结果以数字形式显示出来。
电子计数器的工作原理基于二进制计数的原理，即使用二进制来表示计数值。
它由一个或多个触发器构成，每个触发器可以存储一个二进制位。
当接收到一个触发信号或者时钟信号时，触发器会根据输入信号的值进行状态变化。
在一个四位二进制计数器中，每个触发器可以存储0或者1两种状态。
初始状态下，计数器的值为0000。
当接收到一个触
发信号时，计数器会按照固定的逻辑规则进行计数操作。
例如，递增计数器会将当前值加1，而递减计数器会将当前值减1。
计数器通过输出线将计数结果传递给显示装置，以便对计数结果进行显示。
电子计数器的工作原理还包括基于时钟信号的计数操作。
时钟信号可以是外部提供的，也可以是计数器内部产生的。
当时钟信号的频率较高时，计数器可以以较快的速度进行计数。
通过控制时钟信号的频率和触发信号的接收条件，可以实现不同的计数方式，例如递增计数、递减计数、循环计数等。
总结来说，电子计数器通过触发信号或者时钟信号的输入，利用内部的触发器来进行计数操作，并将计数结果以数字形式显示出来。
它可以用于各种场合，例如计时器、频率计等。
计数器工作原理计数器是一种常见的电子元件，用于对输入脉冲信号进行计数和记录。
计数器广泛应用于数字电子系统中，如时钟电路、频率计数器、计时器等。
本文将介绍计数器的工作原理，包括计数器的基本结构、工作原理和应用场景。
计数器的基本结构包括触发器、计数逻辑和清零逻辑。
触发器用于存储计数器的当前状态，计数逻辑用于对输入脉冲进行计数，而清零逻辑用于将计数器清零。
计数器可以分为同步计数器和异步计数器两种类型，它们的工作原理略有不同。
同步计数器是由多个触发器级联构成的，每个触发器接收上一级触发器的输出作为时钟信号。
当计数器接收到输入脉冲时，所有触发器同时进行状态变化，实现同步计数。
同步计数器的优点是计数稳定、速度快，适用于高速计数场景。
异步计数器是由多个触发器级联构成的，每个触发器接收上一级触发器的输出作为时钟信号。
当计数器接收到输入脉冲时，只有最低位触发器进行状态变化，其他触发器在满足条件时才进行状态变化。
异步计数器的优点是结构简单、适用于低速计数场景。
计数器的工作原理是基于二进制计数的。
计数器可以实现二进制、十进制、十六进制等不同进制的计数，通过触发器的状态变化实现不同进制的计数。
计数器还可以实现正向计数和逆向计数，通过输入脉冲的极性和触发器的逻辑门控制实现不同方向的计数。
计数器在数字电子系统中有着广泛的应用场景。
例如，时钟电路中的分频器就是一种计数器，用于将高频信号分频为低频信号，实现时钟信号的稳定输出。
频率计数器用于测量输入信号的频率，计时器用于测量时间间隔。
此外，计数器还可以用于状态机、计数器芯片、数字逻辑电路等领域。
总之，计数器是一种常见的电子元件，用于对输入脉冲信号进行计数和记录。
计数器的工作原理基于触发器的状态变化，可以实现不同进制、不同方向的计数。
计数器在数字电子系统中有着广泛的应用场景，包括时钟电路、频率计数器、计时器等。
希望本文对计数器的工作原理有所帮助，谢谢阅读！。

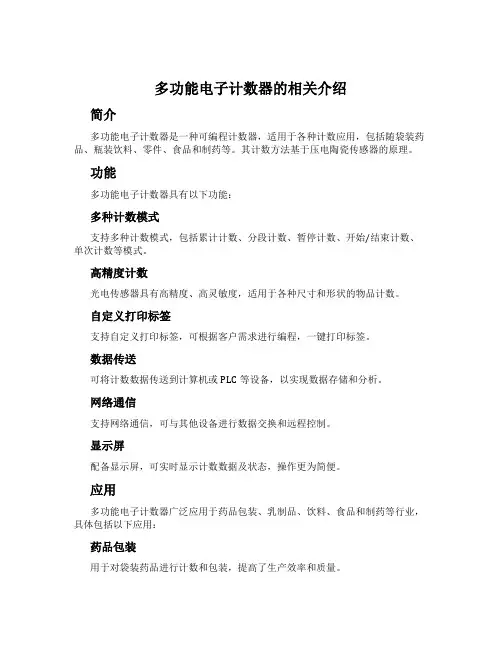

多功能电子计数器的相关介绍简介多功能电子计数器是一种可编程计数器，适用于各种计数应用，包括随袋装药品、瓶装饮料、零件、食品和制药等。
其计数方法基于压电陶瓷传感器的原理。
功能多功能电子计数器具有以下功能：多种计数模式支持多种计数模式，包括累计计数、分段计数、暂停计数、开始/结束计数、单次计数等模式。
高精度计数光电传感器具有高精度、高灵敏度，适用于各种尺寸和形状的物品计数。
自定义打印标签支持自定义打印标签，可根据客户需求进行编程，一键打印标签。
数据传送可将计数数据传送到计算机或PLC等设备，以实现数据存储和分析。
网络通信支持网络通信，可与其他设备进行数据交换和远程控制。
显示屏配备显示屏，可实时显示计数数据及状态，操作更为简便。
应用多功能电子计数器广泛应用于药品包装、乳制品、饮料、食品和制药等行业，具体包括以下应用：药品包装用于对袋装药品进行计数和包装，提高了生产效率和质量。
制药行业用于对胶囊、片剂、颗粒等药用物品进行计数，保证药品的准确性和生产效率。
食品包装用于对糖果、薯片、面包等食品进行计数和包装。
制造业用于对机械零件、电子元件、五金制品等进行计数和分装。
优点多功能电子计数器具有以下优点：高效可实现高效计数和自动包装，提高了生产效率和产品质量。
精度高采用高精度压电陶瓷传感器，计数准确性高，减少误差。
易操作配备显示屏和简洁的操作界面，易于操作和维护。
自动保存数据支持自动保存计数数据，便于后期管理和分析。
结论多功能电子计数器是一种高效、精度高、易操作的计数装置，广泛应用于各种计数场合。
通过优化计数流程，可提高生产效率和产品质量，从而为企业带来更大的利润空间。
电子计算器工作原理详述电子计算器是一种广泛使用的计算工具，它可以快速进行数学运算，在日常生活和工作中起着重要的作用。
本文将详细介绍电子计算器的工作原理。
一、电子计算器的基本组成结构电子计算器通常由数码显示屏、按键、控制电路和运算电路组成。
1. 数码显示屏：数码显示屏是电子计算器最显著的部分之一，它以数字形式显示输入和计算结果。
常见的数码显示屏有LED（发光二极管）和LCD（液晶显示屏）两种类型，LED显示屏常用于较小型的计算器上。
2. 按键：按键是用户与计算器进行交互的主要途径，通过按下不同的按键，用户可以输入数字、操作符等信息。
按键通常由胶质薄膜按键或机械开关组成，机械开关在按下时产生电信号，而胶质薄膜按键则通过电容效应产生信号。
3. 控制电路：控制电路是计算器中的核心组成部分，它负责管理和协调各个部分的工作。
控制电路通过接收和解析用户输入的指令，控制运算电路的工作并将结果显示在数码显示屏上。
4. 运算电路：运算电路是计算器进行数学运算的关键部分，它能够对输入的数字进行加减乘除等各种运算。
运算电路通常由微处理器和逻辑电路组成，微处理器负责运算逻辑的处理，逻辑电路则实现了不同运算的功能。
二、电子计算器的工作原理电子计算器的工作原理主要包括输入、运算和输出三个步骤。
1. 输入：用户通过按下按键将需要计算的数字、算符等信息输入到计算器中。
输入的信息被转换成电信号后送入控制电路。
2. 运算：控制电路接收到输入的信息后，会解析用户的输入指令，并根据指令将相应的运算任务发送给运算电路。
运算电路根据接收到的指令对输入的数值进行相应的运算操作，包括加法、减法、乘法、除法等。
运算得到的结果被传递给控制电路进行后续处理。
3. 输出：控制电路将运算得到的结果转化成合适的格式，并把结果发送到数码显示屏上进行显示。
用户通过观察数码显示屏上的结果来获取计算的答案。
三、电子计算器的工作流程电子计算器的工作流程可以简化为以下几个步骤：1. 初始化：当计算器启动时，控制电路会进行初始化操作，为后续的运算做好准备工作。

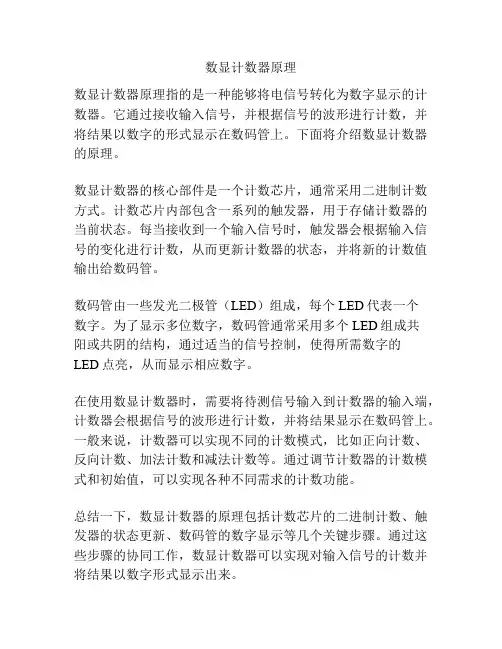

数显计数器原理
数显计数器原理指的是一种能够将电信号转化为数字显示的计数器。
它通过接收输入信号，并根据信号的波形进行计数，并将结果以数字的形式显示在数码管上。
下面将介绍数显计数器的原理。
数显计数器的核心部件是一个计数芯片，通常采用二进制计数方式。
计数芯片内部包含一系列的触发器，用于存储计数器的当前状态。
每当接收到一个输入信号时，触发器会根据输入信号的变化进行计数，从而更新计数器的状态，并将新的计数值输出给数码管。
数码管由一些发光二极管（LED）组成，每个LED代表一个
数字。
为了显示多位数字，数码管通常采用多个LED组成共
阳或共阴的结构，通过适当的信号控制，使得所需数字的
LED点亮，从而显示相应数字。
在使用数显计数器时，需要将待测信号输入到计数器的输入端，计数器会根据信号的波形进行计数，并将结果显示在数码管上。
一般来说，计数器可以实现不同的计数模式，比如正向计数、反向计数、加法计数和减法计数等。
通过调节计数器的计数模式和初始值，可以实现各种不同需求的计数功能。
总结一下，数显计数器的原理包括计数芯片的二进制计数、触发器的状态更新、数码管的数字显示等几个关键步骤。
通过这些步骤的协同工作，数显计数器可以实现对输入信号的计数并将结果以数字形式显示出来。
电子计数器基本原理和功能介绍电子计数器(electronic counter)利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
电子计数器是其他数字化仪器的基础。
在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。
电子计数器的优点是测量精度高、量程宽、功能多、操作简单、测量速度快、直接显示数字，而且易于实现测量过程自动化，在工业生产和科学实验中得到广泛应用。

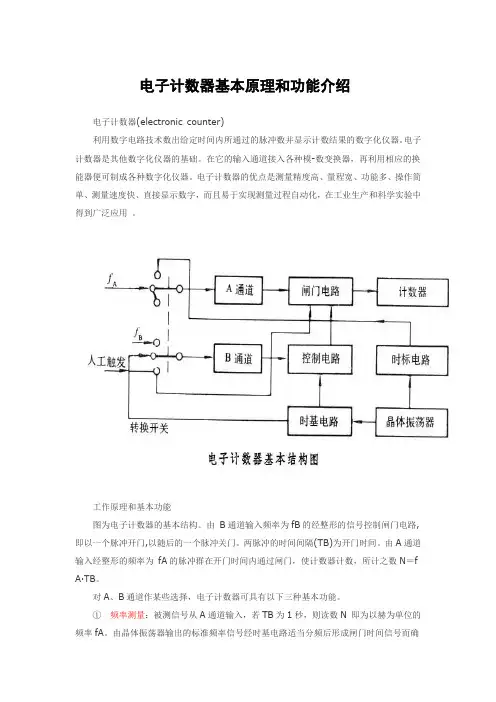

工作原理和基本功能图为电子计数器的基本结构。
由B通道输入频率为fB的经整形的信号控制闸门电路,即以一个脉冲开门,以随后的一个脉冲关门。
两脉冲的时间间隔(TB)为开门时间。
由A通道输入经整形的频率为fA的脉冲群在开门时间内通过闸门，使计数器计数，所计之数N＝f A·TB。
对A、B通道作某些选择，电子计数器可具有以下三种基本功能。
①频率测量：被测信号从A通道输入，若TB为1秒，则读数N 即为以赫为单位的频率fA。
由晶体振荡器输出的标准频率信号经时基电路适当分频后形成闸门时间信号而确定TB之值。
②周期或时间间隔测量：被测信号由B信道输入，控制闸门电路，而A通路的输入信号是由时基电路提供的时钟脉冲信号。
计数器计入之数为闸门开放时间，亦即被测信号的周期或时间间隔。
③累加计数：由人工触发开放闸门,计数器对A通道信号进行累加计数。
在这些功能的基础上再增加某些辅助电路或装置，计数器还可完成多周期平均、时间间隔平均、频率比值和频率扩展等功能。
电子计数器性能指标主要包括：频率、周期、时间间隔测量范围、输入特性（灵敏度、输入阻抗和波形）、精度、分辨度和误差（计数误差、时基误差和触发误差）等。
电子计数器按功能可分三类。
1、通用计数器是利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
通用计数器是其他数字化仪器的基础。
在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。

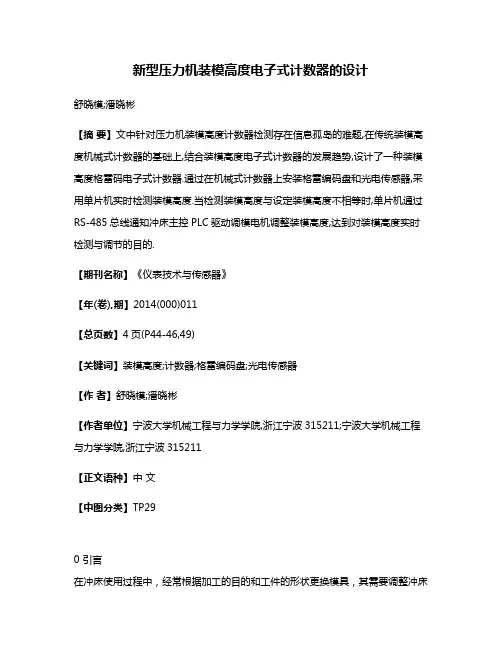

新型压力机装模高度电子式计数器的设计舒晓模;潘晓彬【摘要】文中针对压力机装模高度计数器检测存在信息孤岛的难题,在传统装模高度机械式计数器的基础上,结合装模高度电子式计数器的发展趋势,设计了一种装模高度格雷码电子式计数器.通过在机械式计数器上安装格雷编码盘和光电传感器,采用单片机实时检测装模高度.当检测装模高度与设定装模高度不相等时,单片机通过RS-485总线通知冲床主控PLC驱动调模电机调整装模高度,达到对装模高度实时检测与调节的目的.【期刊名称】《仪表技术与传感器》【年(卷),期】2014(000)011【总页数】4页(P44-46,49)【关键词】装模高度;计数器;格雷编码盘;光电传感器【作者】舒晓模;潘晓彬【作者单位】宁波大学机械工程与力学学院,浙江宁波315211;宁波大学机械工程与力学学院,浙江宁波315211【正文语种】中文【中图分类】TP290 引言在冲床使用过程中，经常根据加工的目的和工件的形状更换模具，其需要调整冲床在下死点时滑块底面和工作台面的距离，该过程即为装模高度调节。
装模高度调节量的检测与显示主要有机械式计数器和电子式计数器，机械式计数器通过与升降调整轴啮合的计数器齿轮带动计数器上的数字拨盘转动来显示数据的[1-6]。
由于自动化程度的提高，需要将计数器检测信息与控制系统实时交换，来实现装模高度的自动检测与控制，机械式计数器已经越来越不能适应这一要求。
目前，电子式计数器主要是南京埃斯顿公司研制的增量式装模高度计数器和金丰(中国)研制的绝对式装模高度计数器。
但上述仪器结构复杂、价格昂贵、抗干扰能力差。
针对此种现状，设计了一种经济型压力机装模高度电子式计数器，解决了装模高度检测信息孤岛的难题，适用于生产现场压力机的装模高度检测与控制[7-10]。
1 电子式计数器的设计1．1 计数器的工作原理传统的机械式计数器如德国CK、台湾宇捷、启东劲松等，其中启东劲松的模高计数器具有典型结构，其他的计数器也用这种或类似这种结构。
计数器知识点总结一、计数器的原理1. 计数器的定义计数器是一种能够记录和显示物体个数或事件次数的装置。
在数字电子系统中，计数器是用来对发生的事件次数进行计数和记录的重要电子组件。
它可以通过输入信号触发，输出特定的计数信号，用于控制其他电路或设备的工作。
2. 计数器的工作原理计数器的工作原理主要涉及触发器、计数信号输入、控制信号输入和计数信号输出等方面。
当接收到计数信号输入时，计数器会相应地进行计数，并在符合设定条件时产生计数信号输出。
计数器通常采用二进制计数方式，可实现十进制、十六进制等不同计数方式。
3. 计数器的基本原理计数器由触发器、译码器、计数器控制逻辑、时钟信号和复位信号等多个部分组成。
其中，触发器用于存储和转移计数值，译码器用于将计数信号转换成输出信号，计数器控制逻辑用于对计数器进行控制和管理，时钟信号用于驱动计数器进行计数，复位信号用于将计数器清零。
二、计数器的类型1. 按工作方式划分计数器根据工作方式的不同，可以分为同步计数器和异步计数器两种类型。
同步计数器是指各级计数器都由同一个时钟信号驱动，计数过程是同步进行的。
它的优点是结构简单，易于控制，适用于需要高精度计数的场合。
异步计数器是各级计数器由不同的时钟信号驱动，计数过程是异步进行的。
它的优点是速度快，适用于需要高速计数的场合。
2. 按计数范围划分计数器根据计数范围的不同，可以分为二进制计数器、十进制计数器和十六进制计数器等多种类型。
二进制计数器是指计数器以二进制方式进行计数，适用于数字电子系统中常用的计数方式。
十进制计数器是指计数器以十进制方式进行计数，适用于人们习惯的计数方式。
十六进制计数器是指计数器以十六进制方式进行计数，适用于较大计数范围的计数方式。
3. 按应用场景划分计数器根据应用场景的不同，可以分为通用计数器、频率计数器、脉冲计数器、事件计数器等多种类型。
通用计数器是常用的通用计数设备，适用于各种计数场合。
频率计数器是用于测量信号频率的计数器，适用于频率测量场合。
电子计数器原理
电子计数器是一种用于计数的电子装置，它能够对输入信号的数量进行计数，并在显示部分以数字的形式显示出来。
它通常由计数器芯片、时钟发生器、显示部分等组成。
电子计数器的原理是通过计数器芯片来实现。
计数器芯片是一种具有计数功能的集成电路，它能够根据输入信号的变化进行计数，并将计数结果输出给显示部分。
计数器芯片通常包含多个触发器，每个触发器都能够存储一个二进制位，通过不断地触发触发器的转换，就可以实现从0到9的计数。
时钟发生器是电子计数器中的一个重要组成部分，它能够提供稳定的时钟信号，用于驱动计数器芯片。
时钟信号的频率决定了计数器的计数速度，通常可以通过调节时钟发生器的参数来改变计数速度。
显示部分是电子计数器的输出部分，用于将计数结果以数字的形式显示出来。
常见的显示部分包括数码管和液晶显示屏。
数码管可以根据计数结果输出相应的数字，而液晶显示屏可以显示更多的信息，如计数结果加单位等。
电子计数器在工业控制、科学实验等领域有着广泛的应用。
它可以实时准确地统计信号的数量，并可以通过外部控制信号来重置计数器的值。
电子计数器还可以与其他控制装置结合使用，实现更复杂的控制功能。
了解电子电路中的计数器工作原理电子电路中的计数器工作原理计数器是一种常见的电子电路元件，用于计数和记录输入脉冲的数量。
它在数字系统、时序控制和通信等领域中具有广泛的应用。
本文将介绍电子电路中计数器的工作原理和基本类型。
一、计数器的基本工作原理计数器是一种时序电路，它通过输入的脉冲信号进行计数，并输出计数结果。
计数器的工作原理基于触发器的状态变化，在每个时钟脉冲到达时，触发器按照一定的规则改变其状态。
通过组合多个触发器，就可以实现不同位数的计数功能。
以二进制计数器为例，假设有一个由D触发器组成的计数器。
在每个时钟脉冲到来时，D触发器的输出会根据其输入和当前状态改变。
当计数器处于0时，经过一个时钟周期后，计数器变为1；当计数器处于1时，经过下一个时钟周期，计数器变为10；以此类推，当计数器处于111（二进制）时，经过一个时钟周期后，计数器变为000（循环计数）。
二、计数器的常见类型1. 同步计数器同步计数器是一种基于时钟信号的计数器，所有触发器都在时钟信号的上升沿或下降沿时改变状态。
它的特点是计数精确，对于复杂的计数任务非常适用。
然而，由于所有触发器在同一个时钟脉冲到达时改变状态，所以同步计数器的时钟频率受限，不能太高。
2. 异步计数器异步计数器是一种不依赖于时钟信号的计数器，每个触发器的状态改变只与其前一级触发器的状态有关。
因此，异步计数器的计数速度更快，适用于高速计数。
然而，由于计数过程中存在延迟传播，异步计数器需要特殊的设计才能确保稳定的计数结果。
3. 可逆计数器可逆计数器是一种可以实现正向和反向计数的计数器。
它通过添加额外的控制逻辑，使得计数器可以根据控制信号切换计数方向。
可逆计数器常用于双向计数和循环计数场景。
4. 同步/异步计数器同步/异步计数器是一种结合了同步计数器和异步计数器的计数器。
它具有时钟频率高和计数稳定的优点，同时也可以充分利用异步计数器的快速计数特性。
同步/异步计数器在实际应用中非常常见。
电子计算器工作原理详述电子计算器，作为一种常见的便携式计算器，被广泛应用于各个领域。
它以其高精度、高效率和易于携带的特点，成为我们日常生活以及工作学习中不可或缺的工具。
本文将详细介绍电子计算器的工作原理，让我们对它的内部结构和工作方式有更深入的了解。
一、电子计算器的基本结构电子计算器通常由以下几个主要部分组成：键盘、显示屏、控制电路、运算电路以及电源供应系统。
1. 键盘：键盘是用于输入数字和运算符号的部分，它通常由若干个按键组成，并根据标准键盘布局进行排列。
通过按下键盘上的按键，用户可以输入待计算的数值和进行各种运算操作。
2. 显示屏：显示屏用于显示用户输入的数字和计算结果。
常见的显示屏有LCD（液晶显示屏）和LED（发光二极管显示屏）两种。
LCD显示屏通常采用数码显示方式，将数字用像素点的组合显示出来，而LED显示屏则采用数码管的形式，通过不同的亮灭组合来显示数字。
3. 控制电路：控制电路负责接收键盘输入的信号并进行逻辑控制，它可以根据用户的操作指令来控制显示屏的显示以及运算电路的工作。
控制电路还包括时钟电路，用于控制计算器的计时和时序同步。
4. 运算电路：运算电路是电子计算器的核心部件，它通过逻辑门、寄存器、算术逻辑单元（ALU）等组成。
运算电路可以实现各种基本运算，如加法、减法、乘法和除法等。
它能够对用户输入的数据进行处理，并将最终结果显示在显示屏上。
5. 电源供应系统：电子计算器通常使用电池作为电源，也有部分计算器可以使用太阳能电池板进行充电。
电源供应系统为电子计算器提供稳定的电源，以保证其正常工作。
二、电子计算器的工作过程电子计算器的工作可以分为输入、处理和输出三个阶段。
1. 输入阶段：当用户按下键盘上的按键时，键盘会向控制电路发送对应的按键信号。
控制电路接收到信号后，将其转化为二进制码并存储在相应的寄存器内。
通过这一过程，用户输入的数字和运算符号被计算器读取并保存。
2. 处理阶段：在处理阶段，控制电路将键盘输入的信号传送给运算电路。
多功能电子计数器的相关介绍多功能电子计数器是一种用于计数的电子设备，它能够帮助我们实现快速、准确地计数工作，应用广泛，如工业生产、商业营销、科学研究等领域。
以下是该计数器的详细介绍。
电子计数器的工作原理多功能电子计数器采用数字电路实现，工作原理是将电源电压转换为一个方波信号，然后对该信号进行计数。
具体流程如下：1.电源电压进入计数器。
2.通过一个振荡器将电源电压转换为一个方波信号。
3.方波信号通过一个计数器进行计数，并将结果存储在计数器的寄存器中。
4.通过控制芯片进行数字信号处理，实现计数器的多项功能。
该计数器的计数精度较高，能够满足高精度计数的需求。
同时，它还具备许多实用的功能，例如重置、累加、调整计数脉冲等功能。
多功能电子计数器的特点高精度多功能电子计数器能够实现极高的计数精度，一般可以达到1/10,000甚至更高的级别，对于需要高精度计数的场合非常适用。
多功能多功能电子计数器具有多项实用的功能，例如累加、重置、调整计数脉冲等，方便用户完成不同的计数任务。
同时，它还具有多项显示功能，例如数码管显示、LED显示等，方便用户观察计数结果。
可编程多功能电子计数器支持程序存储功能，用户可以将需要的计数程序预先存储到计数器中，快速调用完成计数操作。
稳定性好多功能电子计数器在设计时采用了可靠的电路设计和高质量的元器件，保证了其稳定性和可靠性，在长期使用过程中能够保持良好的计数精度。
多功能电子计数器的应用多功能电子计数器广泛应用于科学研究、工业生产、商业营销等领域，如：工业生产在工业生产中，多功能电子计数器常用于零部件数目统计、工件加工计数、计时等任务，提高了工作效率和计数精度，减少了人工计数的误差。
商业营销在商业营销中，多功能电子计数器常用于商品库存管理、销售统计等任务，帮助商家实现快速、准确的数据统计和管理。
科学研究在科学研究中，多功能电子计数器可用于实验计数、数据统计等任务，帮助科学家进行实验控制和数据分析。
多功能电子式计数器，包括有电源电路，其特征是由信号输入电路、信号处理电路、计数及显示驱动电路、计数状态控制电路、显示器构成，信号输入电路由至少两条由限流电阻与开关串联构成的分挡开关电路并联构成的迭挡器、一端与选挡器输入端并联另一端与电源电路正极联接的输入方式控制开关、阳极与选挡器输出端联接的发光二极管、阳极与发光二极管阴极联接。
集电极经电阻与电源电路正极联接的光电偶合器，阳极与光电偶合器阴极联接的整流二极管构成，信号处理电路由输入端与信号输入电路光电偶合器集电极联接，其输出端经电阻与电源电路正极联接的施密特触发器、输入端与施密特触发器输出端联接的同相缓冲器、反相缓冲器，控制端分别与同相缓冲器、反相缓冲器输出端联接，其输出端并联的两个膜拟开关、与模拟开关输出端并联的滤波电路构成，与同相缓冲器输出端联接的模拟开关的输人端接电源正极与反相缓冲器输出端联接的模拟开关的输入端接公共地，计数及显示驱动电路由计数及显示驱动集成电路芯片和芯片工作辅助外围电路构成。
其计数输入端接信号处理电路输出端，其输出接显示器输入端，计数及显示驱动集成电路芯片为具有复位端和计数使能端的并对计数输入端的脉冲信号以十进位方式计数的具有多位显示译码和直接驱动显示器进行数码显示的集成电路芯片，计数状态控制电路由一端接计数及显示驱动集成电路芯片复位端，另一端接系统公共地的复位开关和公共端接集成电路芯片的计数使能端，其另外面端分别接电源电路正极和公共地的单刀双掷开关构成。
