7.楼梯设计

双跑平行现浇楼梯板设计

（1）楼梯梯段斜板设计

考虑到第一跑楼梯梯段斜板两端与混凝土楼梯梁的固结作用，斜板跨度可按净跨计算，对斜板取1m宽作为其计算单元。

1）确定斜板厚度t，斜板的水平投影净长

30061800nlmm

'112218001800==2013cos0.894300/150+300nnllmm斜板的斜向净长

'111111~~201381~6825302530nlmm斜板厚度t

取t1=80mm

2）荷载计算

荷载种类 荷载标准值

恒荷载 锯齿形斜板自重 2.950.150.32663.515.9

80mm斜板自重 0.08263.67.488

其他荷载 22/3.67.2/KNmKNm

恒荷载合计 18.198

活荷载q 2.5

3）荷载效应组合。由可变荷载效应控制的组合

1.218.1981.42.5=25.34/PKNm

永久荷载效应控制的组合

1.3518.1981.40.72.5=27.02/PKNm

（2）平台板设计

平台板为四边支承板，长宽比为5900/1200=4.9＞2近似地按短跨方向的简支单向板计算.取1m宽作为计算单元，平台梁的截面尺寸取b×h=200×400mm

由于平台板两端均为梁整结。所以计算跨度取净跨

212001001001000nlmm平台板厚度取80mm

荷载计算

平台板的荷载计算列表

表45 平台荷载计算表单位(KN/m)

荷载种类 荷载标准值 恒荷载 平台板自重 260.0812.08

30mm厚水磨石自重 260.0310.78

板底20厚纸筋灰粉刷 160.0210.32

恒荷载合计g 3.18

活荷载q 2.5

荷载效应组合。由可变荷载效应控制的组合

1.23.181.42.5=7.316/PKNm

永久荷载效应控制的组合

1.353.181.40.72.5=6.743/PKNm

所以选取可变荷载效应控制的组合进行计算取P=7.316KN/m

内力计算

2227.31610.7321010nPlMKNm

配筋计算

0802060hmm

622100.732100.01711.011.9100060scMfbh

0.51120.51120.01710.991ss

6200.7321058.622100.99160sysMAmmfh

选用受力钢筋6@300. 294.2SAmm分布钢筋6@300

（3）平台梁设计

平台梁的两端搁置在梯柱上，所以计算跨度取净跨33800nllmm平台梁的截面尺寸为200400bhmmmm

（4）荷载计算

表46 平台梁计算

荷载种类 荷载标准值

恒荷载 由斜板传来的恒荷载 7.23.6/212.96

由平台板传来的恒荷载 3.181/21.59

平台梁自重 2610.40.22.08

平台梁底部和侧面粉刷 1610.020.22(0.40.08)0.269

恒荷载合计g 16.899

活荷载q 6.25

3)荷载效应组合 按可变荷载效应控制的组合

1.216.8991.46.25=29.03/PKNm

按永久荷载控制的组合

1.3516.8991.40.76.2528.94/PKNm

所以可按可变荷载效应控制的组合进行设计取P=29.03KN/m.

4)内力计算

最大弯矩

22329.033.852.488PlMKNm

最大剪力

329.033.855.1622nPlVKN

5）截面设计

正截面受弯承载能力计算

0622106203536552.4100.1651.011.92003650.51120.51120.1650.90952.4105263000.909365scssSyshhmmMfbhMAmmfh

考虑到平台梁两边受力不均匀，会使平台梁受扭，所以在平台梁内宜适当增加纵向受力钢筋和箍筋的用量，故纵向受力钢筋选用3φ16，2603sAmm

斜截面受剪承载能力计算

300.70.71.01.2720036564.8971055.166@250cbtVfbhNVKN所以按构造配置箍筋，取双肢箍筋。

合集下载

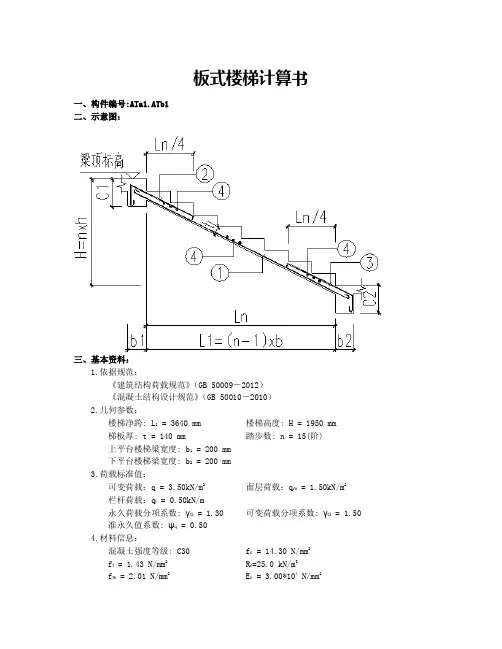

板式楼梯ATa1计算书

板式楼梯ATa1计算书

板式楼梯计算书

一、构件编号:ATa1.ATb1

二、示意图：

三、基本资料：

1.依据规范：

《建筑结构荷载规范》（GB 50009－2012）

《混凝土结构设计规范》（GB 50010－2010）

2.几何参数：

楼梯净跨: L1 = 3640 mm 楼梯高度: H = 1950 mm

梯板厚: t = 140 mm 踏步数: n = 15(阶)

上平台楼梯梁宽度: b1 = 200 mm

下平台楼梯梁宽度: b2 = 200 mm

3.荷载标准值：

可变荷载：q = 3.50kN/m2 面层荷载：qm = 1.50kN/m2

栏杆荷载：qf = 0.50kN/m

永久荷载分项系数: γG = 1.30 可变荷载分项系数: γQ = 1.50

准永久值系数: ψq = 0.50

4.材料信息：

混凝土强度等级: C30 fc = 14.30 N/mm2

ft = 1.43 N/mm2 Rc=25.0 kN/m3

ftk = 2.01 N/mm2 Ec = 3.00*104 N/mm2 钢筋强度等级: HRB400 fy = 360 N/mm2

Es = 2.00*105 N/mm2

保护层厚度：c = 20.0 mm Rs=20 kN/m3

受拉区纵向钢筋类别：光面钢筋

梯段板纵筋合力点至近边距离：as = 25.00 mm

考虑支座嵌固作用

求配筋时弯矩折减α1 = 0.8

求裂缝时弯矩折减α2 = 0.8

求挠度时弯矩折减α3 = 0.8

四、计算过程：

1. 楼梯几何参数：

踏步高度：h = 0.1300 m

踏步宽度：b = 0.2600 m

计算跨度：L0 = L1＋(b1＋b2)/2 = 3.64＋(0.20＋0.20)/2 = 3.84 m

某住宅的钢筋混凝土平行双跑楼梯构造设计计算书

某住宅的钢筋混凝土平行双跑楼梯构造设计计算书

某住宅的钢筋混凝土平行双跑楼梯构造设计计算书

设计计算书：住宅的钢筋混凝土平行双跑楼梯

1.设计要求：

楼梯构造设计应符合以下要求：

a)满足住宅设计使用要求；

b)符合当地建筑法规和规范要求；

c)承受规定荷载下的安全和稳定。

2.楼梯尺寸设计：

a)楼梯的高度（H）：

根据现场测量得到的楼层高度，确定楼梯的总高度（H）。

b)楼梯的横向宽度（B）：

根据规范要求和人员通行需求，确定楼梯的横向宽度（B）。

c)楼梯的踏步长度（L）：

根据规范要求和人员的舒适度，确定楼梯的踏步长度（L）。

3.构造荷载计算：

a)楼梯自重荷载（G）：

根据楼梯的结构形式和材料密度，计算楼梯的自重荷载（G）。

b)楼梯使用荷载（Q）：

根据楼梯的使用情况和规范要求，确定楼梯的使用荷载（Q）。 4.钢筋混凝土楼梯设计：

a)楼梯梁设计：

根据楼梯跨度和荷载要求，设计楼梯的梁底板和梁侧墙的尺寸和钢筋数量。

b)楼梯踏步设计：

根据楼梯的高度、横向宽度和踏步长度，确定楼梯的踏步数量和尺寸，并设计踏步的钢筋布置和连接方式。

c)楼梯扶手设计：

根据楼梯的高度和使用要求，设计楼梯的扶手的尺寸和钢筋布置。

5.楼梯构造材料和施工要求：

a)材料选择：

根据楼梯的设计要求和规范要求，选择合适的钢筋混凝土材料。

b)施工要求：

根据楼梯的设计和施工方案，制定合理的施工要求和检查标准。

以上是针对住宅的钢筋混凝土平行双跑楼梯的设计计算书的基本内容。根据实际情况，还需要进行详细的计算和设计，包括荷载计算、构造设计和材料配比等。设计阶段也需要进行必要的图纸绘制和工程量清单编制等工作。同时，在施工过程中还需要进行质量控制和验收等程序，确保楼梯的安全和可靠性。

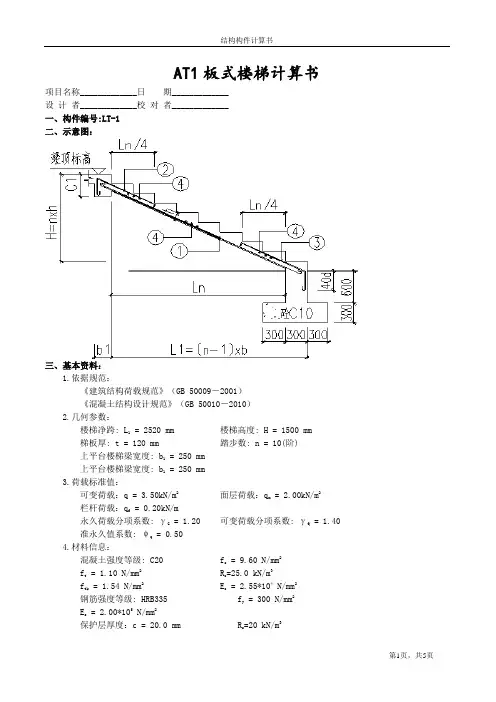

AT1板式楼梯计算书
