《运动控制系统》 实 验 指 导 书 实验一 转速单闭环可逆直流脉宽调速系统实验 实验二 双闭环可逆直流脉宽调速系统实验 实验三 异步电机变频调速的实验

控制工程学院自动化教研室 2010-5 《运动控制系统》实验指导书

第 2 页 共 13 页 实验一 转速单闭环可逆直流脉宽调速系统实验 一、实验目的 1. 掌握转速单闭环可逆直流脉宽调速系统的组成及主要单元部件的工作原理。 2. 熟悉直流PWM专用集成电路TL494的组成、功能与工作原理。 3. 熟悉H型PWM变换器的各种控制方式的原理与特点。 4. 掌握转速单闭环可逆直流脉宽调速系统的调试步骤、方法及参数的整定。 5. 熟悉转速环在直流调速系统中的作用。 二、实验内容 1. PWM控制器TL494性能测试。 2. 控制单元调试 3. 系统开环调试 4. 系统闭环调试 三、实验系统的组成和工作原理 组成：将反映转速变化情况的测速发电机电压信号经速度变换器后接至速度调节器的输入端，与给定电压比较，速度调节器的输出用来控制PWM调制器，从而构成速度系统。 转速单闭环可逆直流脉宽调速系统实验线路图如图1-1所示。

图 1-1 转速单闭环可逆直流脉宽调速系统实验线路图 工作原理：图中可逆PWM变换器主电路是采用MOSFET所构成的H型结构形式。《运动控制系统》实验指导书 第 3 页 共 13 页 脉宽调制发生器采用TL494集成芯片。给定值Ug与转速反馈Ufn叠加后经速度调节器ASR的PI调节作为PWM的控制电平Uct，PWM调制器产生一频率不变的矩形脉冲波，其脉冲宽度即占空比将随Uct值的变化而变化，其占空比-1≤ρ≤1。此PWM经逻辑延时、功放、隔离等处理后，送到开关器件IGBT的栅极，外加三相调压电源经H桥逆变电路输出一与占空比ρ相对应的调制电压，经直流电动机RTDJ32，发电机RTDJ45则作为电动机的负载，由同轴上的测速发电机RTDJ47取得速度反馈信号。 本实验可设定不同的给定量，速度反馈量，以完成开环、速度单闭环的调速实验。 四、实验设备及仪器 1. 电力电子实验台； 2. RTDL04电容箱 3. RTDL05A直流调速控制箱； 4. RTDL15直流脉宽调速系统； 5. RTDJ10三相可调电阻； 6. RTDJ32直流并励电动机； 7. RTDJ45校正直流电机； 8. RTDJ47电机导轨及测速发电机； 9. 万用表（自备）； 10. 示波器（自备）。 五、实验方法和要求（由学生在预习报告中补充完成实验步骤的拟定） （一）基本单元部件调试 1、TL494性能测试 （预习时应根据实验要求准备数据记录表） 1) 连接面板上两个“SD”，用示波器观察TL494“5”脚电压波形，记录波形的周期，幅度（条件：5脚接一个电容、两个电容时两种频率） 2) “控制方式选择”选择“双极式”，用示波器观察“CP”端电压波形，调节RP1，使方波的占空比为50%。“UCT”接RTDL05的“给定”分别加正负给定，记录“CP”端输出波形的最大占空比和最小占空比。（条件：分别记录两种频率的波形） 2、ASR调节器的调整 1）ASR的调零 将调节器接成比例（P）调节器，调节面板上的调零电位器RP1，用万用表的mV档测《运动控制系统》实验指导书 第 4 页 共 13 页 量，使调节器的输出电压为零。 2）ASR正、负限幅值的调整 将使调节器接成比例积分（PI）调节器（接入的RTDL04电容预置值可设为5~7μF），加正给定时，调整负限幅电位器RP3，使之输出电压为-6V；加负给定时，调整正限幅电位器RP2，使之输出电压为6V。 （二）控制电路的测试（预习时应根据实验要求准备数据记录表） 1. 逻辑延时时间的测试 RTDL05A给定部分的“S2”开关打向“停止”，用双踪示波器观察“CP”和“PWM1”端、“PWM1”和“PWM2”端、的输出波形。并记录延时时间td。 2. 同一桥臂上下管子驱动信号死区时间测试 分别连接“UFI”，“G1”，“G2”，“G3”，“G4”，用双踪示波器分别测量VT1.GS和VT2.GS

以及VT3.GS和VT4.GS的死区时间tdVT1.VT2，tdVT3.VT4。 注意：测试时主电路不要加电，示波器两个探头地线都要接。 3. 过流保护电路的测试（预习时应了解过电流保护电路的工作原理） 断开两个“UFI”的相连，把RTDL05的正给定加在过流保护部分的“UFI”端。逐渐升高给定电压，用示波器观察“PWM1”，“PWM2”的输出波形。记录使过流保护告警发光二极管亮时的“UFI”端电压值，同时“PWM1”，“PWM2”端的电压应为高电平。给定电压降到零，按下复位按钮，发光二极管应熄灭，同时“PWM1”，“PWM2”输出恢复正常（占空比为50%左右的方波）。 注意：测试完毕后，恢复原来的连接方式。 （三）开环系统调试（预习时应根据实验要求准备数据记录表） 按“停止”按钮，断开实验台电源。在两个“U+”端子之间串入电流表，并在H桥输出端接入一电阻（可选用RTDJ10中四只900欧电阻并联）并调节至最大。 1. 速度反馈系数的测试（预习时应画出本部分的接线图并标注部件名称，应按照所画接线图上标注来说明所操作的部件，如增大正给定，应写成：顺时针调节电位器RP1，增大正给定；下同） 按“停止”按钮，断开实验台电源。断开所接负载，接入直流电动机RTDJ32，测速电机输出同时接至转速表输入和RTDL15的“UFn”端，给电机加励磁电压。“UCT”加正给定，同时将正给定调为零，按实验台“启动”按钮。增大正给定，使电机转速逐渐升高《运动控制系统》实验指导书 第 5 页 共 13 页 达到1000r/min，调节转速变换电位器使速度反馈电压“Ufout”为3V左右。（记录3-4组数据，反馈系数取其平均值） 2. 系统（正转）开环机械特性测 参照速度反馈系数调试的方法，选择“正转”，“正给定”调节“UCT”，使电机转速达

1000r/min，接入负载发电机RTDJ45，在空载至额定负载范围内测取7—8个点，记录相应的转速n和电枢电流Id，可得到电动机的开环机械特性。 （四）闭环系统调试（预习时应根据实验要求准备数据记录表） 按图1-1所示将ASR接成PI调节器接入系统，形成闭环可逆系统。 给定电压Ug为负给定，转速反馈电压为正电压，速度调节器接成比例积分（PI）调节器，调节给定电压Ug和直流发电机负载RG，使电动机转速达到1000r/min，固定Ug，由轻载至满载调节直流发电机的负载，测取7—8个点，记录相应的转速n和负载电流，即RTDJ45的电枢电流Id，可得到电动机的闭环静特性。 注：在此过程中，若电机转速不稳定，可调节各环节的比例、微分、积分参数值。 六、实验报告 1. 根据实验数据，列出TL494的各项性能参数、逻辑延时时间、同一桥臂驱动信号死区时间等。 2. 列出开环机械特性数据和特性曲线，并计算出满足S=0.05时的开环系统调速范围。 3. 根据实验数据，计算速度反馈系数α。 4. 列出闭环机械特性数据和特性曲线，计算出满足S=0.05时的闭环系统调速范围，并与开环系统调速范围相比较。 5. 对实验中感兴趣现象的分析、实验的收获、体会与改进意见。 6. 预习报告（含原始记录数据）作为实验报告的附件材料（占实验报告成绩50%）。 七、 思考题 为了防止上、下桥臂的直通，有人把上、下桥臂驱动信号死区时间调得很大，这样做行不行？为什么？您认为死区时间长短由哪些参数决定？ 《运动控制系统》实验指导书

第 6 页 共 13 页 实验二 双闭环可逆直流脉宽调速系统实验 一、实验目的 1、掌握双闭环可逆直流脉宽调速系统的组成、原理及主要单元部件的工作原理 2、掌握双闭环可逆直流脉宽调速系统的调试步骤、方法及参数的整定 3、测定双闭环直流调速系统的静态和动态性能指标。 二、实验内容 1、各控制单元的调试。 2、测定开环机械特性n=f(Id)(n=1000r/min，n=500r/min) 3、测定闭环静特性n=f(Id)(n=1000r/min，n=500r/min) 三、实验系统的组成和工作原理 组成：双闭环可逆直流脉宽调速系统实验线路图如图2-1所示。

图 2-2 双闭环可逆直流脉宽调速系统实验线路图 图中可逆PWM变换器主电路是采用MOSFET所构成的H型结构形式。脉宽调制发生 器采用TL494集成芯片。由于它性能可靠、外围电路简单，大大简化了脉宽调制器的设计、调试及维护 。 工作原理：给定值Ug与速度反馈量Ufn叠加后经速度调节器ASR的PI调节作为电流环的给定输入，它与电流反馈量Ufi叠加后经电流调节器ACR的PI的调节向PWM调节器输出一控制电平Uc，PWM调制器产生一频率不变的矩形脉冲波，其脉冲宽度即占空

TGUfnUfout转速

变换

FUS2UFIG2S1G132FBC+FAUFISD过流保护ACRG2ASR2346G2隔离驱动电路脉宽调制信号发生器10Uct3SDG4G3G1励磁电源MS

1

G1

S3

G3

V

G

A

RG电流流互感器

G:给定器 ASR：速度调节器 ACR：电流调节器 FBS：速度变换器 FA：过流保护器 FBC：电流变换器

合集下载

运动控制系统实验

运动控制系统实验

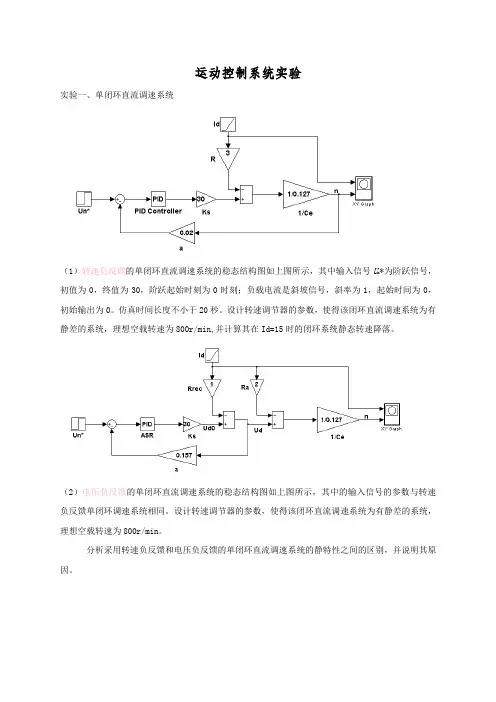

运动控制系统实验实验一、单闭环直流调速系统（1）转速负反馈的单闭环直流调速系统的稳态结构图如上图所示，其中输入信号U n*为阶跃信号，初值为0，终值为30，阶跃起始时刻为0时刻；负载电流是斜坡信号，斜率为1，起始时间为0，初始输出为0。
