欧姆定律试卷

  • 格式：doc
  • 大小：510.50 KB
  • 文档页数：5

初2012级10—11学年度下期定时作业
物 理 试 卷

总分：100分 考试时间：60分钟
一、单项选择题(每题4分，共32分)
1.下列能决定导体电阻大小的物理量是（ ）
A．导体两端的电压 B．导体中的电流
C．导体的材料 D．以上三个因素都会影响
2.用电压表测量L1两端的电压，如图1所示的几种接法中。正确的是( )

3.白炽灯灯丝断了一截，但搭接上后仍能使用且更亮，因为灯丝的电阻( )
A.变大 B.变小 C.不变 D.无法确定
4.在“探究电流与电压的关系”的实验中，分别用R1，R2两个电阻进行了探究，并根
据各自的实验数据绘制出如图2所示的I－U关系图像，从图中可以看出R1，R2的大
小关系为 ( )
＞R2 ＜2 C＝R2 D.不能确定

5.如图3所示，电源电压恒定不变。当开关闭合后，滑动变阻器的滑片向右移动时
( ):
A．电流表的示数变大，灯变亮 B．电流表的示数变小，灯变亮
C．电流表的示数变小，灯变暗 D．电流表的示数不变，灯亮度不变
6.人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列
做法中符合安全原则的( )
A.用湿手触摸电灯开关 B.在高压线附近放风筝
C.用湿布擦正亮着的台灯灯泡 D.发生触电事故应首先切断电源

密
封
线
内
不
要
答
题
装
订
线

学
校
班
级
姓

名

考
号
图1

图2
图3
7.如图4所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，其中一盏灯
熄灭了，此时电路中的电压表没有示数，但电流表示数变大，则电路发生的故障可
能是 ( )
灯丝断了 灯丝断了 短路 短路

8.如图5所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，
则合上开关后的现象是（ ）：
A．小灯泡不发光 B．小灯泡会烧坏
C．小灯泡仍正常发光 D．电压表和电流表都没有示数
二、填空题（每空1分，共20分）
9.我们日常生活用电的电压是 V，两节新干电池串联的电压是 V。
10.人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，
人体是 （选填“导体”或“绝缘体”），人体电阻约为 Ω。
11.两个电阻阻值分别为R1＝12Ω，R2＝3Ω，串联起来接入电路， 那么通过它们的电流强之
比为I1∶I2＝__________，两个电阻电压之比 U1∶U2＝__________。
12.在一定温度下，两个用电器甲、乙中的电流与加在各自两端电压如图6所示，由图可知乙
的电阻为______Ω，若将甲、乙串联后接在电压为3V的电压两端，则通过甲、乙的电流为
_______。

13.一位同学设计了一个风力测定仪，如图7所示，O是转动轴，OC是金属杆。下面连接着一
块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P
点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分
析可知：金属杆OC与弧形组合在一起相当于一个 ，观察灯泡L的亮度可以粗略地
反映风力的大小；若要提高装置反映风力大小的性能。可采取的方法是 。

图4
图5
图7
图6
I/A

U/V
图10

14.有一根导线,两端加上6 伏的电压， 通过它的电流强度为 A， 它的电阻为________
Ω；如果给它加上12V的电压， 导线中的电流强度为________A，此时导线的电阻为
________Ω；如果导线两端的电压为零， 通过它的电流强度为_________A，此时它的电
阻为_________Ω。
15.如图8甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后， V1、V2的示数分别如图8
乙所示，则V1的示数为 V，L2两端的电压为 V，通过L1的电流为
A．

16.将两个阻值分别为10Ω和30Ω的电阻串联，总电阻为 Ω；若将这两个电阻
并联，总电阻为 Ω。
三、实验探究（每空2分，共24分）
17.瑞瑞同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电
压相等，总电压等于各部分电压之和。瑞瑞同学准备了两只相同的灯泡L1，L2和其他实验
器材。
（1）进行实验：
①按如图9所示的电路图连接电路；②闭合开关，用电压表分别测出AB间、BC间、AC间的
电压，并记录在表格中。

（2）分析与论证：
①在物理学中，串联电路电压的规律是： 。
②分析瑞瑞的实验数据，得出的结论与他的猜想 (填“相符”或“不相符”)（3）
评估：这个实验的不足之处是：
18.在“研究电流跟电压、电阻的关系”时，同学们设计如图10所示的电路图，其中R为定值
电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
表一

R＝5Ω
电压/V
电流/A

AB间电压 BC间电压 AC间电压

图8
图9
图12

表二
U＝3 V
电阻/Ω 5 10 15
电流/A
（1）根据表中实验数据，可得出如下结论：
由表一可得：_____________________________________
由表二可得：_____________________________________
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换
用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示
数将__________3V（选填“大于”、“小于”或“等于”）；则应该向__________（选填“右”
或“左”）调节滑片，使电压表的示数仍为3V。
19.实验桌上准备的器材如图11所示：一个电池组（电压稳定）、一个电流表、一个电压表、
一个滑动变阻器、一个开关、导线若干。小明想利用这些器材测定某待测电阻RX的阻值。
（1）请你用笔画线帮助小明将实物图连接完整，并在虚框中画出对应的电路图。

（2）小明按照要求连好电路后，闭合开关前，变阻器的滑片应置于_______端（选填“左”或
“右”），这样做的目的是为了____ _____。
（3）闭合开关后，发现电压表指针有明显偏转，电流表指针未动或几乎未动，请你分析产生
这类现象的原因可能是： （只写1条）。
四、计算题（每题8分，共24分）
20.李强同学想自制一个电热毯，接在220V的电源上使用，如果电热丝中通过的电流为
0.25A, 请你帮他计算一下需要多少欧的电阻线若电阻线的规格是40Ω/m，需要多长的电阻
线

21.如图12所示，电阻R1为5Ω，R2为10Ω，R1两端的电压为5V，
求开关闭合后电路中的电流是多少R2两端的电压是多少电源电

图11
图13
压是多少
22.如图13所示，已知灯L1的电阻是20Ω，L2的电阻是30Ω，电源电
压为6V，求开关闭合后流过L1的电流及干路的总电流

合集下载

精品试卷：人教版九年级物理第十七章欧姆定律专项测评试卷(名师精选)

精品试卷：人教版九年级物理第十七章欧姆定律专项测评试卷(名师精选)

人教版九年级物理第十七章欧姆定律专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I 卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图所示电路中灯泡的电阻始终保持不变，闭合开关S ，滑动变阻器的滑片P 向左滑动时（电表均在安全范围内），则正确的是（ ）A ．电压表V 1与V 2的示数之和变小B ．电流表A 的示数变小C ．电压表V 1的示数变大D ．若电压表V 1突然短路，则小灯泡变亮2、在图的电路中，电源电压相同且不变，1324R R R R =<<。

图（a ）中电流表1A 的示数为I ，通过1R 和2R 电流分别为1I 和2I ；图（b ）中电流表2A 的示数为I '，通过3R 和4R 电流分别为3I 和4I 。

有如下判断：①1I 等于2I ；②3I 小于4I ；③1I 大于3I ；④I 小于I '；其中正确的有（ ）A．1个B．2个C．3个D．4个3、如图所示是电阻A和B的U﹣I图象，下列说法中正确的是（）A．电阻A和B都是阻值不变的电阻B．当B两端电压为1V时，R B=5ΩC．甲、乙并联在电路中，当电源电压为3V时，电路的总电流为0.6AD．甲、乙串联在电路中，当电路电流为0.4A时，电路的总电压为4.5V4、在图所示的电路中，闭合电键S，电路正常工作。

一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大。

将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转。

若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路5、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④6、如图所示电路中，定值电阻R1、R2的阻值关系是R1＜R2，闭合开关，下列说法正确的是（）A．电压表V1的示数等于V2的示数B．电压表V1的示数大于V2的示数C．电流表A1的示数大于A2的示数D．电流表A1的示数等于A2的示数7、如图所示电路，开关S闭合后电路正常工作。

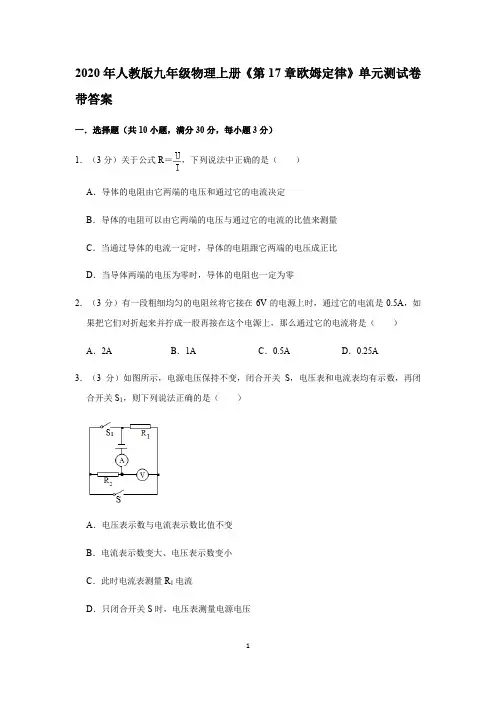

2020年人教版九年级物理上册《第17章欧姆定律》单元测试卷带答案
