《工程测量》课程标准

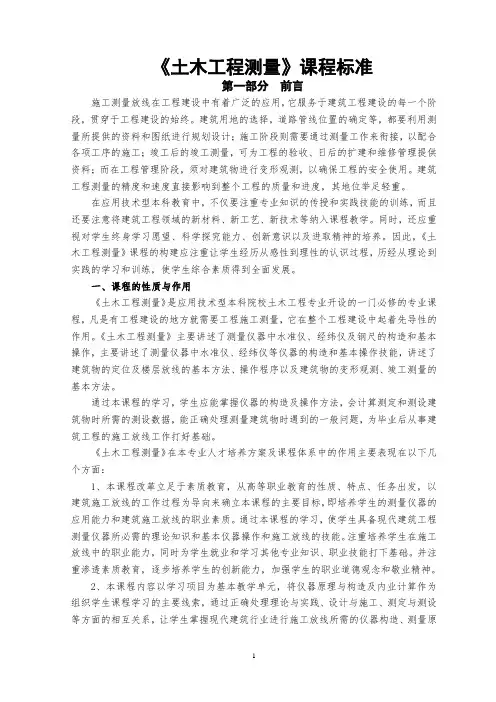

《土木工程测量》课程标准第一部分前言施工测量放线在工程建设中有着广泛的应用，它服务于建筑工程建设的每一个阶段，贯穿于工程建设的始终。

建筑用地的选择，道路管线位置的确定等，都要利用测量所提供的资料和图纸进行规划设计；施工阶段则需要通过测量工作来衔接，以配合各项工序的施工；竣工后的竣工测量，可为工程的验收、日后的扩建和维修管理提供资料；而在工程管理阶段，须对建筑物进行变形观测，以确保工程的安全使用。

建筑工程测量的精度和速度直接影响到整个工程的质量和进度，其地位举足轻重。

在应用技术型本科教育中，不仅要注重专业知识的传授和实践技能的训练，而且还要注意将建筑工程领域的新材料、新工艺、新技术等纳入课程教学。

同时，还应重视对学生终身学习愿望、科学探究能力、创新意识以及进取精神的培养。

因此，《土木工程测量》课程的构建应注重让学生经历从感性到理性的认识过程，历经从理论到实践的学习和训练，使学生综合素质得到全面发展。

一、课程的性质与作用《土木工程测量》是应用技术型本科院校土木工程专业开设的一门必修的专业课程，凡是有工程建设的地方就需要工程施工测量，它在整个工程建设中起着先导性的作用。

《土木工程测量》主要讲述了测量仪器中水准仪、经纬仪及钢尺的构造和基本操作，主要讲述了测量仪器中水准仪、经纬仪等仪器的构造和基本操作技能，讲述了建筑物的定位及楼层放线的基本方法、操作程序以及建筑物的变形观测、竣工测量的基本方法。

通过本课程的学习，学生应能掌握仪器的构造及操作方法，会计算测定和测设建筑物时所需的测设数据，能正确处理测量建筑物时遇到的一般问题，为毕业后从事建筑工程的施工放线工作打好基础。

《土木工程测量》在本专业人才培养方案及课程体系中的作用主要表现在以下几个方面：1、本课程改革立足于素质教育，从高等职业教育的性质、特点、任务出发，以建筑施工放线的工作过程为导向来确立本课程的主要目标，即培养学生的测量仪器的应用能力和建筑施工放线的职业素质。

课程标准例子《水利工程测量》课程标准1、课程定位与设计思路1.1 课程定位《水利工程测量》是中等职业学校电厂及变电站电气设备安装与检修专业的一门专业主干课程，也是本专业的必修课。

目的是让学生掌握工程测量技术的基本知识、基本理论和基本方法，培养学生使用工程测量相关仪器完成水利工程勘测、施工测量的能力，以及运用国家现行规范、规程、标准解决水利工程测量技术相关问题的能力，加强对工程测量技术实践应用的探讨，促进学生处理实际工程施工测量问题能力的提高。

为《水利工程施工》、《水工建筑物》等核心课程做好准备。

1.2 设计思路课程总体设计思路是以工程测量相关工作任务和职业能力分析为依据，确定课程目标，设计课程内容，以各阶段工作项目为线索构建各项任务，引领课程。

本课程内容由四大知识模块组成，以测量预备知识、高程测量、平面控制测量、地形图的测绘与应用及工程测量为线索进行设计。

课程结构以掌握工程测量的基本知识为主线，使学生具体掌握数字测图、点位放样方法及步骤来划分和设计。

每个项目的学习都以工作任务为中心，设计相应教学活动，以仪器的操作为载体，通过课堂实验及实习，训练学生的实际动手能力。

整合理论与实践，实现教学做一体。

2、课程目标2.1能力目标⑴、具有较好的学习新知识和技能的能力；⑵、具有解决问题的方法能力和制定工作计划的能力；⑶、具有综合运用知识与技术从事程度较复杂的技术工作的能力；⑷、具有自学能力、理解能力与表达能力；⑸、具有拓展知识、接受终生教育的基本能力。

2.2知识目标⑴、能够正确使用水准仪；运用水准仪等实训设备进行等外水准测量；⑵、能够正确使用经纬仪；能够运用经纬仪等实训设备测量水平角、竖直角；⑶、能够运用全站仪和水准仪联合完成一小区域控制测量；⑷、能够完成某一区域的地形图测量；⑸、能够运用测量仪器及工具测设水平角度、水平距离、测设水平线和坡度线；⑹、能够完成水利工程建筑物定位与放样；2.3素质目标⑴、具有良好的职业道德和敬业精神；⑵、具有团队意识及妥善处理人际关系的能力；⑶、具有沟通与交流能力；⑷、具有计划组织能力和团队协作能力；3、整体教学设计教学与实习项目设计见表1~表2项目编号项目名称项目任务参考课时一测量仪器的基本操作任务1认识测量学24任务2测量学基础知识2二高程测量基础任务3水准测量原理2 24DS3型微倾 4号称项目任务时式水准仪水准仪使用实验2任务4等外水准测量2 等外水准测量实验4任务5四等水准测量4任务6 高程计算 4任务7自动安平水准仪2三平面控制测量模块一角度测量任务8角度测量原理246任务9DJ6型光学经纬仪2光学经纬仪使用实验4任务10水平角观测2号称项目任务时水平角观测实验4任务11 竖直角观测2 竖直角观测实验2模块二距离测量任务12钢尺量距 2 任务13视距测量 2任务14全站仪 4全站仪认识实验4任务15直线定向 4模块三导线测量任务16导线外业观测2导线外业观测实验6 任导线内业 4号称项目任务时务17 计算四地形图测绘与应用任务18地形图的基本知识214任务19地形图测绘4CASS软件的使用4任务20地形图的识读与应用4五工程测量任务21工程测量基础428任务22民用建筑放样4民用建筑放样实验4任务23建筑物变形观测2任务24渠道测量 4渠道测量实验4号称项目任务时任务25 河道测量 2任务26 道路工程测量4总计116 表2 实习项目及学时安排项目编号项目名称项目任务参考课时1 水准仪使用改变仪器高法测高差42 等外闭合水准路线测量测量五个水准点闭合水准路线83 经纬仪的使用经纬仪的操作与读数44 水平角测回法用测回法测三个测回45 水平角测回法用测回法测三角形三个内角86 竖直角测量测竖直角一个测 2回7 闭合导线外业测量五点导线外业观测、内业计算88 四等闭合水准路线测量五点导线点高程观测、内业计算89 全站仪测角测边测三维坐标熟练掌握全站仪的三项基本使用810 经纬仪法测大比例尺地形图测绘出地物地貌并能画出地形图611 全站仪放样点位用全站仪利用已测控制点放样点位812 圆曲线主点测设及偏角法用全站仪和经纬仪测设圆曲线主点、偏角法详细测设1013 渠道测量用全站仪完成渠道中线、纵横断面测量814 民用建筑测用全站仪建筑物 4量轴线、角桩、标高的详细测设总计904、教学内容与能力要求教学内容与能力要求见表3表项目1：测量仪器的基本操作参考学时：4学习项目专业能力项目1．能描述建筑工程测量的地位、作用和任务。

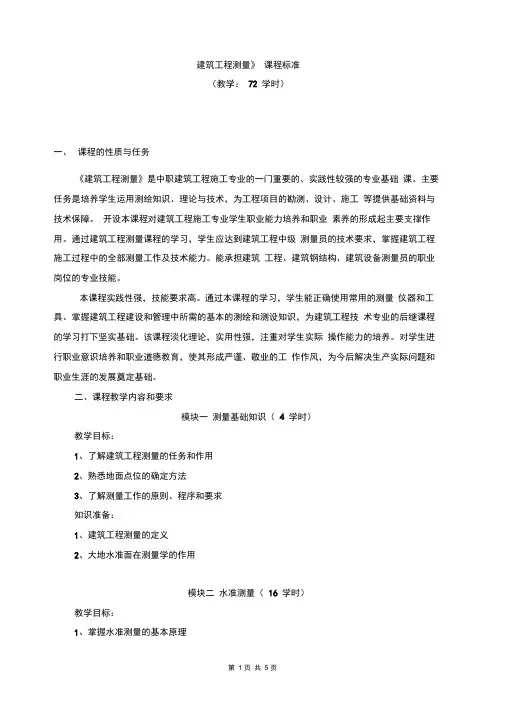

建筑工程测量》课程标准（教学：72 学时）一、课程的性质与任务《建筑工程测量》是中职建筑工程施工专业的一门重要的、实践性较强的专业基础课。

主要任务是培养学生运用测绘知识、理论与技术，为工程项目的勘测、设计、施工等提供基础资料与技术保障。

开设本课程对建筑工程施工专业学生职业能力培养和职业素养的形成起主要支撑作用。

通过建筑工程测量课程的学习，学生应达到建筑工程中级测量员的技术要求，掌握建筑工程施工过程中的全部测量工作及技术能力。

能承担建筑工程、建筑钢结构、建筑设备测量员的职业岗位的专业技能。

本课程实践性强，技能要求高。

通过本课程的学习，学生能正确使用常用的测量仪器和工具、掌握建筑工程建设和管理中所需的基本的测绘和测设知识，为建筑工程技术专业的后继课程的学习打下坚实基础。

该课程淡化理论，实用性强，注重对学生实际操作能力的培养。

对学生进行职业意识培养和职业道德教育，使其形成严谨、敬业的工作作风，为今后解决生产实际问题和职业生涯的发展奠定基础。

二、课程教学内容和要求模块一测量基础知识（4 学时）教学目标：1、了解建筑工程测量的任务和作用2、熟悉地面点位的确定方法3、了解测量工作的原则、程序和要求知识准备：1、建筑工程测量的定义2、大地水准面在测量学的作用模块二水准测量（16 学时）教学目标：1、掌握水准测量的基本原理2、熟悉水准仪的构造，能正确操作水准仪3、掌握水准测量的方法和成果计算4、能使用水准仪进行基坑的引点测量和坑底设计高程测设工作5、能正确进行测量校核和填写成果资料6、了解水准仪的检验方法活动安排（技能训练）：任务一：水准仪的认识与使用步骤任务二：高差测量实训任务三：高程测设实训任务四：水准仪综合训练知识准备1、水准仪及水准尺的构造和使用方法2、水准测量原理3、高差测量和校核的方法4、水准测量的精度要求和高程的成果计算5、高程测设和校核的方法6、水准仪的检验模块三角度测量（20 学时）教学目标：1、掌握测角的基本方法——测回法的观测、记录、计算方法2、熟悉光学经纬仪的构造，能正确操作经纬仪3、熟悉光学经纬仪的检验方法4、学会使用经纬仪进行测设角度5、学会使用经纬仪测设直线6、学会使用经纬仪极坐标法测设建筑物房角点的平面位置7、能正确进行测量校核和填写成果资料活动安排（技能训练）任务一：经纬仪认识及对中、整平实训任务二：测回法测水平角实训任务三：极坐标法测设点的平面位置（已知角度和距离）实训任务四：使用经纬仪直线定线实训任务五：经纬仪综合训练知识准备：1、DJ6光学经纬仪的构造和使用方法2、DJ6光学经纬仪的检验方法3、水平角测量原理4、水平角测量方法5、测设直线原理与方法6、极坐标测设点位的计算和测设方法模块四全站仪及应用（16 学时）教学目标：1 、熟悉全站仪构造和功能2、掌握全站仪的参数设置3、掌握全站仪的角度测量方法和距离测量方法4、掌握全站仪的坐标测量方法和全站仪的坐标放样方法5、能正确进行测量校核和填写成果资料活动安排（技能训练）任务一：全站仪认识、使用、参数配置实训任务二：全站仪角度、距离测量实训任务三：全站仪坐标测量实训任务四：全站仪坐标放样实训任务五：全站仪综合训练知识准备：1 、全站仪基础知识2、全站仪的参数设置3、全站仪的角度测量方法4、全站仪的距离测量方法5、全站仪的对边测量方法6、全站仪的坐标测量方法7、全站仪的坐标放样方法8、施工坐标系与测量坐标系的转换模块五综合实训（16 学时）教学目标：1、掌握闭合水准路线的施测方法，记录、计算与检核方法2、掌握测设已知高程点的方法3、掌握测回法观测水平角的操作方法、步骤及其要领4、掌握全站仪的基本操作方法活动安排（技能训练）任务一：高程引测任务二：高程测设任务三：水平角观测任务四：导线测量三、说明1、教材说明教材编写应因材施教，注重实践能力的培养，重技能。

《工程测量》课程精品课程建设方案一课程建设的思路与目标《工程测量》课程是市政工程施工专业的一门专业核心课程。

其功能是使学生掌握工程测量的基本原理和测量方法,具有市政工程测量的基本职业能力，为后续的道路施工、桥梁施工、市政管道施工等课程作前期准备。

1.建设思路：《工程测量》精品课程建设工作按照上海市教委最新颁布的《中等职业学校市政工程施工专业教学标准》的要求，培养适应企业需求的中等应用型技能人才的需要,遵循课程的教学规律，根据教育部及市教委有关精神以及学校的精品课程建设的评审内容进行建设工作部署.在精品课程建设过程中，以坚持体现现代职业教育理念,遵循教育教学的普遍规律为指导思想，恰当运用现代教学技术、方法与手段，使《工程测量》精品课程具有科学性、先进性和鲜明的课程特色。

2.建设目标:（1）课程目标培养具有工程测量基本理论、较高的测量技能以及具有善于合作、善于学习等关键能力的应用性人才；教学内容与企业岗位需求接轨；把教学场所的重心由传统课堂转入实训场所，以实践教学为核心，采用基于工作过程的任务驱动教学，实现教、学、做一体。

（2）质量目标经过2～3年的努力,将《工程测量》建设成上海市具有一流的教师队伍、优选的教学内容、先进的教学方法、优秀的教材、高水平的教学管理等特点的示范性课程，达到并通过上海市精品课程评审。

二、课程建设的现状条件《工程测量》一直是我校重点建设的课程，坚持突出学生的测量技能的训练。

现已经发展成为一门在本市土木类学校中教学能力强、教学资源丰富、教学效果好的课程.师资队伍状况：测量教研室现有7名教师，1名高级讲师，4名工程师,2名助理讲师，其中2名硕士研究生学历,目前正在引进一名大型施工企业测量技术人员；师资队伍年龄结构、学历及能力结构基本合理.●使用教材状况现使用中等职业教育国家规划教材《市政工程施工测量》，同时根据上海市中等职业学校“市政工程专业”新教学标准,正组织力量编写以任务为引领的校本教材（包括实训教材）.●教学组织基本情况基本知识讲解(理论课）（4课时/周）+ 课间实训（4课时/周)+综合实训（2周）理论课讲授每班1名教师，实训课1名教师辅导2个小组,每小组5~6名学生，教师数根据每班学生数配备。
