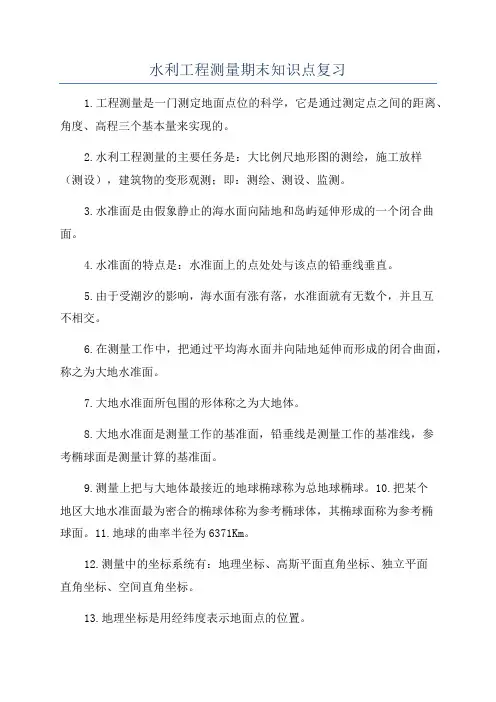

水利工程测量期末知识点复习
- 格式:docx
- 大小:23.49 KB
- 文档页数:15
1・工程测量就是一门测定地面点位得科学,它就是通过测定点之间得距离、角度、高程三个基本量来实现得。
2・水利工程测量得主要任务就是:大比例尺地形图得测绘,
施工放样(测设),建筑物得变形观测;即:测绘、测设、监测。
3・水准面就是由假象静止得海水面向陆地与岛屿延伸形成
得一个闭合曲面。
4・水准面得特点就是:水准面上得点处处与该点得铅垂线垂
直。
5・
由于受潮汐得影响,海水面有涨有落,水准面就有无数个, 并且互不相交。
6・在测量工作中,把通过平均海水面并向陆地延伸而形成得闭合曲面,称之为大地水准面。
7・大地水准面所包围得形体称之为大地体。
8・大地水准面就是测量工作得基准面,铅垂线就是测量工作
得基准线,参考椭球面就是测量计算得基准面。
9・测量上把与大地体最接近得地球椭球称为总地球椭球。
10・把某个地区大地水准面最为密合得椭球体称为参考椭
球体,其椭球面称为参考椭球面。
1L 地球得曲率半径为6371Km。
12・测量中得坐标系统有:地理坐标、高斯平面直角坐标、独
立平面直角坐标、空间直角坐标。
13・地理坐标就是用经纬度表示地面点得位置。
14・天文坐标就是表示地面点在大地水准面上得位置,它就是以铅
垂线为基准线,大地水准面为基准面。
15・大地坐标就是表示地面点在参考椭球面上得位置,它就
是以法线为基准线,参考椭球面为基准面0
我国常用得大地坐标系为:1954年北京坐标系,1980年国家大地坐标系(目前使用得,且大地原点在陕西省永乐镇)。
在高斯平面直角坐标中,中央子午线得投影为坐标X轴(规定以北为正),赤道得投影为坐标y(规定以东为正)。
在高斯平面直角坐标中,X坐标均为正值,而y坐标则有正有负,为避免y坐标出现负值,将坐标纵轴详细平移SOOKm, 并在横坐标值前冠以带号,这种坐标称为国家统一坐标。
19・高斯平面直角坐标就是将大地坐标通过高斯投影转换
为平面直角坐标。
20・独立平面直角坐标适用于测区没有国家控制点得地区,
且其X轴方向一般为该地区得真子午线或磁子午线方向。
21・某地面点沿铅垂线方向到大地水准面得距离称为绝对
高程或海拔,简称为高程,记做“HS
22・某地面点沿铅垂线方向到任意水准面得距离称为该点
得相对髙程或假定高程,用“IT ”表示。
23・地面上两点得高程之差称为高差,用“h”表示。
24.重要公式:
hAB=HE-HA=Hi-H;
25・高程系统包括:1956年黄海高程系,1985年国家高程基准。26・在半径为lOKm得范内,进行距离测量时,一水平面代替水准
面,所产生得距离误差可忽略不计。
27・当距离为100m范围内,可忽略地球曲率对高程得影响。
28・水平距离、水平角、高程就是确定地面点得相对位置得
三个基本几何要素。
29・距离、角度、高程测量就是测量得基本工作。
测量工作必须遵循得原则就是:在布局上“由整体到局部”, 在精度上“从高级到低级”,在程序上“先控制后碎部S
31・水准测量就是精密测量地面点高程最主要得方法。
水准测量得原理就是利用水准仪提供得水平视线,测定两点间得高差0具体来说:就是利用水准仪所提供得一条水平视线,通过读取竖立于两点间得水准尺读数,来测定出地面上两点之间得高差,然后根据已知点得高程推算出待定点得高程。
33・水准测量时,提供水平视线得仪器称为水准仪。
水准仪得精度可分为D九等,其中D、S分别为:“大地测量”与“水准仪”汉语拼音得第一个字母。而数字则表示精度,即每公里往返高差得中误差,单位为mm。
35・若按照水准仪得构造可以分为微倾式水准仪、自动安平
水准仪、数字水准仪等。
36・水准仪主要就是由望远镜、水准器与基座三部分组成。
37・望远镜由物镜、目镜、调焦透镜(调焦镜为凹透镜)与十 字丝
分划板组成。
38・物镜光心与十字丝交点得连线称为视准轴。通常用CC
表示。在实际使用中,视准轴应保持水平。
水准器就是一种用来指示水准仪得视准轴就是否水平或 竖轴就
是否铅垂得一种装置。具体分为:管水准器与圆水准器 两种。
40・管水准器又叫水准管就是用来指示视准轴就是否水平得,
水准器就是用来指示仪器竖轴就是否铅垂得。
过水准管零点(分划线得对称中心)得纵切线称为水准管
轴。
水准管圆弧半径越大,分划值就越小,则水准管灵敏度就 越高,即仪器置平得精度就越高。
通过圆水准器零点(分划圈得中心)得法线称为圆水准管
轴。当气泡居中时,圆水准器轴就处于铅垂位置,圆水准器分 划值
约为V O
水准器通常用于粗略整平仪器(粗平)O
46・基座用于支承仪器得上部并通过连接螺旋使仪器与三
脚架相连,调节基座上得三个脚螺旋可使圆水准器气泡居中。
47・常用得水准尺有直尺、折尺、塔尺等。
水准仪得操作步骤:①粗平,粗平得目得就是借助于圆水准 器气
泡居中,使仪器竖轴铅垂;②瞄准:将十字丝调清晰,对准 水准尺,
拧紧制动螺旋,调节物镜调焦螺旋,瞧清水准尺;③精 平:转动微倾
螺旋,使水准管气泡两端得半像吻合。此时,水准 管轴水平,水准仪
41. 2mm 所对得圆心角t 被称为水准管分划值。
42・ 43・ 45・ 水准器得分划值一般大于管水准器得分划值,所以
