iTrust Adapt 1-20kVA UPS是艾默生网络能源有限公司开发的智能化在线式正弦波不间断电源系统，可为用户的精密仪器设备提供可靠、优质的交流电源，采用模块化设计，可以根据需求装配为塔式或机架式，兼容单进单出和三进单出，适用于小型计算机中心、网络间、通信系统、自动控制系统和精密仪器设备的交流供电。

产品特性：超高功率密度超宽输入电压范围输出功率因数高达0.9兼容机架/塔式安装方式出色的节能环保特性完全匹配易睿设计方案输入兼容应三相380V、单相220V支持并联扩展运行，且无需并机插框（最大4台）电池模块化设计，轻松级联扩充后备时间提供LED/LCD（选件）显示功能，且现场可更换支持服务器自动关机功能提供多种监控端口，满足不同监控需求提供丰富机架用选件，方便机架内的配电/监控等功能的一体化实施。

可调单进单出、三进单出产品突出特点超高功率密度，整机2-3U超宽输入电压/频率范围，适应恶劣电网环境输出功率因数高达0.9，带载量提升20-30%效率高达92-94%三相单相兼容，适合多种应用场合兼容机架式/塔式安装方式支持并联扩展运行(最大4台)提供丰富机架选件，方便机架内的配电/监控等功能的一体化实施可平滑接入艾默生易睿TM监控系统出色的节能环保特性输入高功率因数高达0.99，实现高电能利用率整机效率高达92%以上，节能效益明显满足欧盟RoHS环保指令ITA系列UPS的产品定位？适用于服务器机房等区域，保护服务器、网络通信等关键设备完全匹配艾默生易睿TM机房整体方案黑色机身设计突显了与服务器、机柜的和谐搭配ITA系列UPS如何确保供电的高可靠性？双变换在线式设计，市电掉电无中断支持N+X冗余方式，实现系统可靠性的大幅提升DSP全数字控制，输出稳压精度高采用最新IGBT器件，实现输入超宽抗电网波动范围输入标配防浪涌电路，实现卓越的抗电网浪涌能力ITA系列UPS如何带来绿色环保？整机效率高达92%以上，节能效益明显输入功率因数高达0.99，电能利用率高满足欧盟RoHS指令，物料/工艺无有毒物质可调速智能风扇，风扇转速自适应调节，有效节能降噪提供ECO运行模式，效率高达98%，显著节能ITA系列UPS如何为您省钱？高达0.9的输出功率因数，挂接更多负载支持并机扩展运行，且无需并机插框系统效率高，省电、运行成本低功率密度高，占用机架空间小，节省机架数量ITA系列UPS如何方便的维护？超大尺寸LCD和LED显示，各类运行数据/系统状态/历史情况一目了然操作显示面板旋转设计，可随安装方式不同自由调整角度，方便直观ITA系列UPS如何提高方案的可用性？兼容三单/单单(5/10KVA)，三单/三三(16/20KVA)多种应用场合支持多达4台的并机，系统容量随意扩充可通过级联电池模块方便地延长后备时间ITA系列UPS如何满足各种监控需求？提供最新USB监控端口提供可采集环境量的SIC网络适配卡，支持服务器自动安全关机功能后台软件兼容多种操作系统(Windows/Linux/HP-UX/Sun Solaris/IBM AIX等) 兼容艾默生机房监控平台SiteMonitor，支持Web监控提供Mib库，方便接入各类NMS网管系统ITA系列UPS如何保护和延长电池组寿命？超宽输入电压/频率范围，有效减少电池放电几率，延长寿命温度补偿功能，减少环境温度对电池寿命的影响超强充电能力，有效缩短电池回充时间电池组节数设置灵活，便于电池系统的利旧(16/20KVA)支持共用电池组(16/20KVA)，节省电池投资。

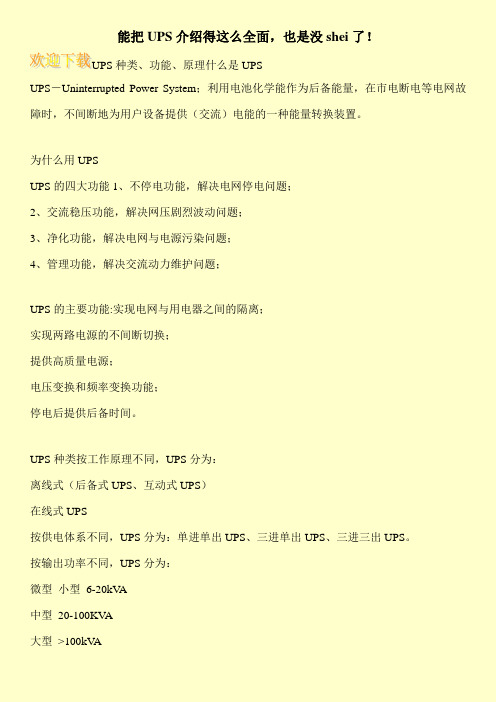

能把UPS介绍得这么全面，也是没shei了！
UPS种类、功能、原理什么是UPS
UPS－Uninterrupted Power System；利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。

为什么用UPS
UPS的四大功能1、不停电功能，解决电网停电问题；
2、交流稳压功能，解决网压剧烈波动问题；
3、净化功能，解决电网与电源污染问题；
4、管理功能，解决交流动力维护问题；
UPS的主要功能:实现电网与用电器之间的隔离；
实现两路电源的不间断切换；
提供高质量电源；
电压变换和频率变换功能；
停电后提供后备时间。

UPS种类按工作原理不同，UPS分为：
离线式（后备式UPS、互动式UPS）
在线式UPS
按供电体系不同，UPS分为：单进单出UPS、三进单出UPS、三进三出UPS。

按输出功率不同，UPS分为：
微型小型6-20kV A
中型20-100KV A
大型>100kV A。

出 版 说 明感谢您选用科士达科技股份有限公司的 YDC9300 UPS 电源产品YDC9300系列是科士达科技股份有限公司集多年电源开发经验，最新推出的三进单出（三相输入单相输出）型智能在线式 UPS系列，本系列产品具有优异的电气性能，充分满足安规及电磁兼容标准，具有完善的智能监控及网络管理功能、完美的外观造型，是具当今世界先进水平的标准UPS产品请在安装操作前仔细阅读本手册读者对象本书适合下列人员阅读：设备操作人员技术支持人员版 权 声 明科士达科技股份有限公司版权所有 保留一切权利版权所有 侵权必究内容如有改动恕不另行通知Copyright by Kstar Science &Technology Co.,Ltd.All rights reserved.The information in this document is subject to change without notice.安 全 须 知一 禁止事项1 电源内部有高压，非本公司或本公司授权的技术人员，请勿擅自打开面板或机箱盖。

否则会有触电的危险，同时失去保修权利。

2 应用于下述负载设备前，务必事先与经销商讨论其应用设置管理和维护等事项。

■ 与病人生命有直接关联的医疗仪器。

■ 电梯等有可能危及人身安全的设备。

■ 类似于上述的设备。

3 电池严禁置于火中以免爆炸。

二 安全注意事项1 UPS标准机内置电池。

内含电池即使在未接交流市电的情况下，其输出端仍可能会有电压存在。

2 当UPS需要移动或重新配线时，必须切断输入并保证UPS完全停机，否则输出仍可能有电有触电的危险。

3 为确保用户的人身安全，本系列电源产品必须有良好的接地保护。

在使用之前首先要可靠接地。

4 使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，因此请注意避免长期在下列工作环境中使用。

■ 超出技术指标规定（温度0℃-40℃， 相对湿度5%-95% ）的高低温和潮湿场所。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

UPS分类按工作原理不同，UPS分为：离线式（后备式UPS、互动式UPS）在线式UPS按供电体系不同，UPS分为：单进单出UPS三进单出UPS三进三出UPS按输出功率不同，UPS分为：微型<6kV A小型6-20kV A中型20-100KV A大型>100kV A按电池位置不同，UPS分为：电池内置式UPS（标准机型）电池外置式UPS（长延时机型）按多机运行方式不同，UPS分为：串联热备份UPS（用于中小功率机器）交替串联热备份UPS（中小UPS)直接并联UPS (用于中大功率）按变压器特点不同，UPS分为：高频UPS（高频机）工频UPS（工频机）按输出波形不同，UPS分为：方波输出UPS阶梯波（准正弦波）UPS正弦波输出UPS其特点是结构简单、体积小、成本低，但输入电压范围窄、输出电压稳定精度差、有切换时间，且输出波形一般为方波。

一个完备的UPS供电系统，是由前端配电（市电，发电机，配电柜），UPS主机、电池、后端配电组成，附加后台监控或网络监控软/硬件等单元。

AC－DC 整流DC－AC 逆变另：AC－AC 变压器、移相变压器、变频器等蓄电池在一定条件下所能给出的电量称为蓄电池的容量，通常以符号C表示。

它等于放电电流（A）与放电时间（h）的乘积，常用的单位是安培小时，简称安时（Ah）。

容量（C）=放电电流（A）*放电时间（h）蓄电池的保存时间最长为6个月，否则必须进行充电。

****如何确定您需要何种类型的UPS电源？通常，个人办公及家庭用户可以考虑后备式机型，如山特后备式UPS电源价格低廉，外形轻巧，是个人电脑的理想伙伴。

有着很高的性价比；对于中小型系统的网络用户、服务器或精密仪器等，则多用在线式或在线互动式UPS，能较好地抵抗来自电网上的各种侵害，其功能完善，并大多具有智能监控和网络连接功能，实现远程控制和智能化管理。

对于大型的重要设备和系统，大功率的山特在线式UPS提供稳定的电源保护必不可少。

Hipulse U 介绍1艾默生UPS系列 —— 全球最全UPS家族Hipulse-NXL Hipulse U NXa/e NXr iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G Adapt iTrust UH11 iTrust US11R &户外型 户外型 1单进单出UPS 单进单出 10、15、20kVA 、 、 3、6、9、12、15、18kVA 、 、 、 、 、 5、10kVA 、 6、10kVA 、 1、2、3kVA 、 、 单机容量，kVA 500、600、800kVA 、 、 80、100、120、160、200、 300、 400kVA 、 、 、 、 、 、 10、15、20、30、40、60、80、100、120、140、160、200kVA 、 、 、 、 、 、 、 、 、 、 、 30、60、90、120、150kVA 、 、 、 、 20、30、40、60kVA 、 、 、 30、40、60、80kVA 、 、 、102060 80三进三出UPS 三进三出200800三进单出UPS 三进单出2主要内容一、Hipulse U 产品介绍 二、Hipulse U 工作原理与组成 三、Hipulse U 运行模式 四、Hipulse U 产品配置3Hipulse U 产品介绍早期沿用Hipulse风格面板目前为黑色面板4Hipulse U 产品介绍Hipulse U 族谱80 KVA UPS（6脉冲）…. 脉冲） （ 脉冲 100 KVA UPS（6脉冲）…. 脉冲） （ 脉冲 120 KVA UPS（6脉冲）…. 脉冲） （ 脉冲 160 KVA UPS（6脉冲） 脉冲） （ 脉冲 200 KVA UPS（6脉冲） 脉冲） （ 脉冲 300 KVA UPS（6脉冲） 脉冲） （ 脉冲 400 KVA UPS（6脉冲） 脉冲） （ 脉冲 160 KVA UPS（12脉冲） 脉冲） （ 脉冲 200 KVA UPS（12脉冲 脉冲) （ 脉冲 300 KVA UPS（12脉冲） 脉冲） （ 脉冲 400 KVA UPS（12脉冲） 脉冲） （ 脉冲5Hipulse U 产品介绍产品开发定位－Hipulse的更新换代产品，控制升级为全部DSP数字控制– 继承Hipulse外观，布局工艺，主电路拓扑，借鉴NX的软件硬件控制， 提高Hipulse在高端UPS的竞争力。

iTrust UPS系列1kVA/2kVA/3kVA用户手册资料版本 V2.3归档时间 2004-06-30BOM 编码 31010283艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源有限公司版权所有，保留一切权利。

内容如有改动，恕不另行通知。

艾默生网络能源有限公司地址：深圳市南山区科技工业园科发路一号邮编：518057公司网址：客户服务热线：0755-********E-mail: info@安全须知禁止事项1．电源内部有高压，非本公司或本公司授权的技术人员，请勿擅自打开面板或机箱盖，否则会有触电的危险，同时失去保修权利。

2．应用于下述负载设备前，务请事先与经销商讨论，其应用、设置、管理和维护等等必须有特别的考虑和设计：z与病人生命有直接关联的医疗仪器；z电梯等有可能危及人身安全的设备；z类似于上述的设备。

3．电池严禁置于火中，以免爆炸。

安全注意事项1．电源设备内含电池，即使在未接交流市电的情况下，其输出端仍可能会有电压存在。

2．当UPS需要移动或重新配线时，必须切断输入，并保证UPS完全停机，否则输出仍可能有电，有触电的危险。

3．为确保用户的人身安全，本系列电源产品必须有良好的接地保护，在使用之前首先要可靠接地。

4．使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，因此，请注意避免长期在下列工作环境中使用：z超出技术指标规定（温度0℃～40℃，相对湿度5%～95%）的高、低温和潮湿场所；z阳光直射或靠近热源的场所；z有振动、易受撞的场所；z有粉尘、腐蚀性物质、盐份和可燃性气体的场所。

5．请保持进、排气孔的通畅。

进、排气孔的通风不畅会导致UPS内部的温度升高，使机器中元器件的寿命缩短，从而影响整机寿命。

6．液体或其他外来物体绝对不允许进入电源机箱内。

7．万一周围起火，请使用干粉灭火器，若使用液体灭火器会有触电危险。
