倒置显微镜及显微操作系统需求参数
用途：可观察活细胞,具有明场、浮雕相称、偏光等观察效果，用于研究工作。

1．工作条件
1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）
/50Hz、气温摄氏5℃～40℃和相对湿度85%的环境条件下运行。

1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标
2.1 研究级倒置显微镜
2.1.1 显微镜镜体，优先选择U型光路，单层或双层光路设计。

*2.1.1.1 物镜转换器：≥电动6孔式物镜转换器
*2.1.1.2 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程≥9mm，粗调旋钮扭矩可调，备有上限调节
*2.1.1.3 原象光口：≥4条射入/射出光路，左侧光口的原像到机架的距离≥102mm。

左侧端口0:100\50:50\100:0;目镜端口100%。

*2.1.1.4 光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm
*2.1.1.5 透射光照明装置：卤素灯透射光照明装置或高色彩还原LED照明器
2.1.3 观察镜筒：双目镜筒：瞳距可在50-76mm范围内进行调节
2.1.4 载物台：行程可满足载玻片、35mm 直径培养皿和多孔板，行程为50 × 50mm；载物台插入圆板（外径110mm、内径25mm）
*2.1.5 聚光镜：电动长工作距离DIC/RC专用万能聚光镜，N.A≥0.5，W.D≥45mm，电动聚光镜预留孔位，可升级IMSI系统
2.1.6 物镜
*2.1.6.1 长工作距离平场半复物镜4×（N.A.≥0.13, W.D.≥17.0mm）
*2.1.6.2 平场半复浮雕相衬物镜10×（N.A.≥0.3, W.D. ≥9mm）
*2.1.6.3 长工作距离浮雕相衬物镜20×（N.A.≥0.45, W.D. 6.6-7.8 mm），带校正环
*2.1.6.4 长工作距离浮雕相衬物镜40×（N.A.≥0.6, W.D. 3.0-4.2mm），带校正环
2.1.7 滤色镜：绿色滤色片
2.1.8 目镜：高眼点目镜，10×，视场直径≥22
2.1.9 检偏器
2.1.10电动及控制系统：可电动控制显微镜的主要功能，包括：物镜的电动转换、聚光镜的电动控制。

电动功能可通过遥控面板控制。

2.1.11实时的纺锤体观测系统配件，可以在每个ICSI 操作的环节看到纺锤体出现的时间及位置，以达到最佳的操作效果而提高成功率
3恒温平台（进口）
3.2.1 主要功能是温度控制，提供活体细胞适当的存活环境。

3.2.1.1标准搭载温度传感器，可随时检测热台温度以及样品温度，传感器可用高温高压灭菌。

3.2.1.2 采用连续控制方式，高倍观察下效果更好
3.2.1.3 样品温度控制准确，有效加热面广，启动快，加热均匀，保温性能好
3.2.3温度设定方式：数字显示、预置
3.2.4温度控制范围：室温~50°Ｃ
3.2.5测量精度：全范围±0.3°Ｃ；
3.2.6工作台尺寸：直径≥110mm，厚度≥0.5mm
4高分辨率显微专用数码相机
4.1 芯片规格：1/1.8 英寸彩色CCD
*4.2 有效像素：≥280万
4.3 最大图像分辨率：≥270万，1920 X 1440
4.4 感光灵敏度：ISO 200/400/800
*4.5 图像速度：全分辨率实时速度最大25 幅/秒@1920 X 1440，28幅/秒@1920 X 1080 *4.6 视频录制：25幅/秒@960 X 720，≥30分钟
4.7 测光方式：全幅，30% ，1%
*4.8 数据接口：USB 3.0
4.9 光学接口：1X C型接口
4.10 测光模式：手动，自动
4.11 曝光时间：1/20000秒- 8秒
4.12品牌电脑，4G内存，500G硬盘，独立显卡，USB3.0接口，不低于19寸显示器
5显微操作系统
配备显微操作仪1 台
5.1 独特的DualSpeed 双速操作杆，控制精确、反应灵敏、可以定位，并且可以选用两种不同的速度调控模式；
5.2 使用自动归位功能，可以简单快速地进行针与样品的切换；
5.3 可以进行选择与设定附加功能（如贮存多达5 个位置、Limit、Y-off 功能）；
5.4 能够实现三维程序化自动操作；
5.5 控制方式：中央数控双速摇杆，运动方式可自由选择手动和程序化自动控制，也可以分步或连续运动；
5.6 操作方式：按键+ 转轮；
5.7 最大可移动距离：各轴≥80mm；
5.8 角度调整：-45°~ +90°；
5.9 换针时操作臂可向前旋开，换样品时操作臂可向内旋进；
5.10 控制器步进分辨率：≤20nm/步；
5.11 控制器步进速度：最大10,000μm/S；
5.12 具有多个显微操作应用程序，或自行设定应用参数；
5.13 具有显微操作控制器XYZ 轴独立限定功能，位置记忆和自动复位功能等；
5.14 配备油压式显微注射仪1 个(粗调+微调)
5.14.1 活塞/活塞腔系统，填充油；
5.14.2 每转体积：粗调＜10μL/细调＜1μL
5.14.3最大填充体积＜1000μL；
5.14.4 最小吸取体积：＜1.5nl；
5.14.5 最大压力：20,000hPa；
5.15 配备气压式显微注射仪1 个(粗调+微调)
5.15.1 活塞/活塞腔系统，填充空气；
5.15.2 每转体积：粗调＜600μL/细调＜60μL；
5.15.3 最大填充体积：＜10ml；
5.15.4最小吸取体积：＜100nl；
5.15.5 最大压力：3,000hPa； 
6恒温水浴箱
规格：单列双孔
操作室尺寸(mm)：310×180×120
功率(KW)：0.5
温控范围及温度误差：RT+5-100℃±1℃
分辨率：0.1℃
7玻璃皿
性能要求：无菌、无热原、无胚胎毒性、无细胞毒性、无基因毒性、无致突变性
膀胱镜系统技术参数和配置要求
一、电子内窥镜控制器系统（摄像光源系统）
1、电子影像处理中心，摄像和光源为一体机
2、信号输出：VBS复合视频，Y/C、YPbPr、RGB等，可同时输出
3、具有自动调焦、自动白平衡、自动色彩调节等功能。

4、内置80WLED光源，灯泡使用寿命大于等于2万小时，将更换灯泡的频率降到最低
5、光源照明值不低于200万lx
6、光源色温3000-8000K
7、能接电子膀胱软镜和硬膀胱镜
8、配医学专用液晶监视器：大于等于19寸，分辩率1920×1200
9、配专用台车
10、配置：电子内窥镜控制器（摄像和光源一体机）1台、摄像头和接口1套、医用监视器1台、台车1台、SD卡2个
二、电子膀胱软镜
#1、CCD前置（电子镜）
2、细小弯曲度可用于膀胱和肾盂两个部位的诊断和治疗
3、视野角度：88°；视野方向：0°
4、景深：5-50mm
5、插入部：尖端部≤10 Fr、插入部≤17 Fr
6、工作长度≥380mm
7、器械通道：≥6 Fr
8、弯曲角度：≥上弯210°，≥下弯120°
#9、镜子为流线形渐细式先端，插入顺畅。

10、配置：电子膀胱软镜2条、器械/灌流接头2个、吸引阀2包、测漏器2个、管道
清洗刷2把、ETO帽2个、活检钳2把、异物钳2把、消毒盒2个
三、硬性膀胱镜
1、配0度和30度目镜，直径4mm
2、检查用管鞘，含闭孔器，18FR
3、治疗用管鞘，含闭孔器，21fr
4、双通道工作插入部，带抬起台
5、单通道连接桥
6、双通道连接桥
7、配置要求：0度目镜2条、30度目镜4条、检查用管鞘4个、治疗用管鞘4个、双
通道工作插入部4个、单通道连接桥4个、双通道连接桥4个、活检钳8把、异物钳8把、进出口接头4对、密封帽100个、清洗刷10把
四、商务条款
1、质保期至少一年
2、提供产品医疗器械注册证。

合集下载

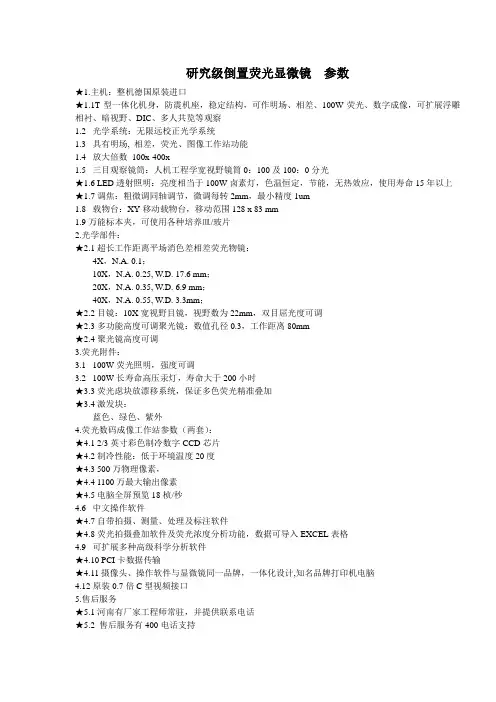

研究级倒置荧光显微镜参数
