16 . 如图所示的电路中,电源两端的电压保持不变。灯泡L上标有“6V 3W” (灯丝

初中物理总复习十六 电功率1.（hzou ）在如图所示的电路中，电源电压为3V ，电阻R 的阻值为5Ω，滑动变阻器标有“20Ω 2A"字样，当滑片由A 端滑到B 端的过程中（）A ．电阻R 两端的电压不断变大B ．电阻R 的功率不断变小C ．滑动变阻器两端的电压不断变小D ．滑动变阻器的功率不断变大2.（saoy ）一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮,这是因为 A ．灯丝电阻变小,实际功率变大 B ．灯丝电阻变大,实际功率变大C ．灯丝电阻变大,实际功率变小D ．灯丝电阻变小,实际功率变小3.（hengy ）如图，灯L 1、L 2分别标有“6V 6W”和“6V 3W”的字样，当开关都闭合时两灯都正常发光，则通过L 1和L 2的电流之比是（）A ．1：1B ．1：2C ．2：1D ．无法确定4.（jingm ）如图所示的电路，闭合开关后，当滑片P 向左移动时，下列说法正确的是（ ）A ．灯泡L 变亮B ．电压表示数变大C ．电流表A 1示数变小D ．电路消耗的总功率变大5.（fxin ）小灯泡L 上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。

将小灯泡L 和电阻R 0接入图乙所示的电路中，电源电压为6V ，且保持不变。

当开关S 闭合时，小灯泡L 恰好能正常发光。

下列说法不正确的是（）A ．开关S 断开时，小灯泡L 的电阻为0ΩB ．开关S 闭合时，小灯泡L 的电阻为10ΩC ．小灯泡L 的额定功率为0.625WD ．电阻R 0的阻值为14Ω6.（heci ）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

若把它与一只阻值为8Ω的电阻并联接在电压为4V 的电路中，则整个电路消耗的功率为A ．3WB ．3.3WC ．3.6 WD ．5W7.（cde ）小洋做实验时，把两只灯泡并联后接在电源上，如图所示，闭合开关后，发现甲灯不发光，乙灯发光，经检查，电路连线正确，两只灯泡完好无损，则甲灯不发光的原因最有可能是（ ）A ．甲灯的实际功率太小B ．甲灯的实际功率太大C ．甲灯两端的电压远大于乙灯两端的电压D ．通过甲灯的电流远大于通过乙灯的电流 8.（guiy ）小悦将额定电压相同的两只小灯泡L 1、L 2串联接在电源上，如图所示。

人教版九年级物理电学专题之极值和取值范围强化训练48题有答案姓名：__________ 班级：__________一、滑动变阻器接入电阻的范围1.最大阻值：首先应先进行分析，若随着变阻器阻值的增大，各电表的示数在减小，则变阻器允许的最大阻值即为变阻器铭牌中标注的最大值；若串联电路中，有电压表并联在滑动变阻器两端，则应利用电压表的量程最大值、电路电流值，求变阻器允许的最大阻值，即Rmax=U电压表max/I2.最小阻值：应先确定电路中允许的电流最大值，确定的依据是：电流表的量程、滑动变阻器的铭牌、用电器的额定电流以及并联在用电器两端的电压量程，利用这四者分别求出每一条件下允许的最大电流，取四者中最小的，作为电路中允许的最大电流，然后再根据滑动变阻器之外的用电器两端电压、电源电压来计算滑动变阻器的最小阻值，即Rmin=(U电源-U额)/Imin二、电路的电流、电压的极值1.电路电流的极值：a.电路最大电流：依据电路中用电器的额定电流、电流表的量程来决定，取两者中的最小值作为电路的最大电流值；b.电路最小电流：依据滑动变阻器接入电路的最大阻值决定，此时电路中的总电阻最大，由I=U/R可知此时电路中电流为最小电流：Imin=U电源/R总最大2.用电器两端电压的极值a.最大电压：依据用电器的额定电压，电压表的量程来决定，取两者中的最小阻值作为用电器两端的最大电压值；b.一般是求滑动变阻器的最小电压，此时要根据滑动变阻器之外的用电器的额定电压或电压表的量程来决定，此时要注意电路安全问题，即要注意在变阻器之外的用电器在不超过其额定值及电压表量程的情况下来取最小电压。

三、电路、用电器消耗电功率的极值：根据电路、用电器中各自最大（小）的物理量即可求得。

1. 最大（小）电压、电流值，则有P=UI2.最大（小）电压值、电阻值，则有P=U²／R3．最大（小）电流值，电阻值，则有P=12R一、单选题（共32题）1.如图是小白同学所设计的四种发热器的电路，所用的电源电压相同，R1＞R2，四个电路中消耗的总电功率最大的是（）A. B. C. D.2.如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A. 0.45WB. 0.50WC. 0.80WD. 0.90W3.如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“101 A”，小灯泡L标有“2.5 V 1.25 w”(灯丝电阻不变)。

初中物理电学动态电路分析（极值问题）-困难篇包含答案初中物理电学动态电路分析（极值问题）⼀、单选题1.如图所⽰,电源两端电压保持12V不变,⼩灯泡L上标有“6V 1A”（灯丝电阻不变）,滑动变阻器R最⼤电阻值为60Ω.下列说法正确的是（）A. S闭合后,滑⽚向右滑动,电压表⽰数增⼤B. S闭合后,灯丝中的最⼩电流为0.2AC. ⼩灯泡L正常发光时,灯丝阻电阻为12 ΩD. ⼩灯泡L正常发光时,滑动变阻器连⼊电路的阻值为6Ω2.如图所⽰的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω1A”字样，灯泡L标有“6V6W”字样（灯丝电阻不随温度⽽变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的⽰数不⼩于其最⼤测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A. 灯泡L消耗的最⼩功率是0.24WB. 正常发光时灯丝的电阻是12ΩC. 电路中电流的变化范围是0.11A～0.6AD. 滑动变阻器阻值的变化范围是14Ω～48Ω3.如图所⽰，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑⽚移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表⽰数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接⼊电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④4.如图甲所⽰的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增⼤到60Ω，测得R的电功率与通过它的电流关系图像如图⼄，下列说法正确的是（）A. R的阻值增⼤，电流表与电压表的⽰数都变⼩B. 电源电压为12VC. 当电流为0.6A时，1s内电路消耗的电能为21.6JD. R0两端的电压变化范围为6V~18V5.如图所⽰电路，电源电压6V保持不变，定值电阻R1=10Ω，滑动变阻器R2的最⼤阻值为20Ω.闭合开关，在滑⽚b端向a端移动的过程中，以下说法正确的是（）A. 滑⽚在b端时，电流表⽰数为0.3AB. 滑⽚移到中点时，电压表⽰数为2VC. 电路消耗的最⼤功率为3.6WD. 电压表⽰数与电流表⽰数的⽐值不变6.如图所⽰的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R 的最⼤阻值50Ω，闭合开关S，移动滑⽚P的过程中，下列说法正确的是（）A. 若滑⽚P向左移，电流表的⽰数变⼩B. 电压表与电流表的⽐值不变C. 滑动变阻器允许的调节范围是2.5Ω～50ΩD. 电流表的变化范围是0.3A～0.6A7.如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。

《质量与密度》专项题一、选择题1.电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费。

该仪表的中文标准名称及国际通用读数单位是( ) A．电能表—kW·h B．电压表—VC．电流表—A D．电表—度2.如图所示，对于电能表盘上的一些参数的理解，下列说法正确的是( )A．此表是测量电功率的仪器B．此时电能表的读数为586.6 JC．“10(20)A”中“20 A”是指这个电能表中通过的电流是20 AD．“720 r/(kW·h)”是指电能表每消耗1 kW·h电能，转盘转过720 r3.小明总是随手关闭家里不必要使用的电灯等家用电器。

每多关闭一个家用电器，家庭电路里变大的物理量是( )A．总电阻 B．总电流C．总电压 D．总功率4.如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示产生的热量为36J；当滑片P置于变阻器的中点时，电压数为6V，在10s内定值电阻R1表的示数变化了2V．下列结果正确的是（）先后两次消耗的电功率之比为3：4A. R1B. 滑动变阻器R的最大阻值为10Ω2C. 电源电压为10VD. R的阻值为20Ω15．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J6.小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。

以下简化电路符合要求的是（）A. B. C. D.7.甲灯标着“220V 60W”，乙灯标着“110V 100W”，丙灯标着“36V 40W”。

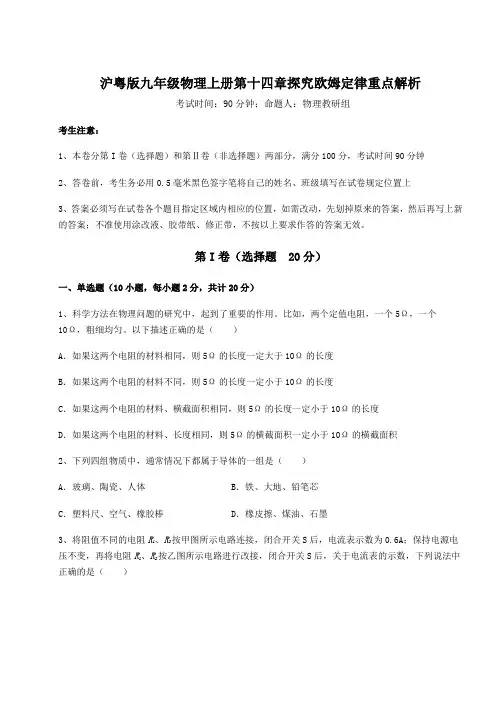

沪粤版九年级物理上册第十四章探究欧姆定律重点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、科学方法在物理问题的研究中，起到了重要的作用。

比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。

以下描述正确的是（）A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积2、下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．铁、大地、铅笔芯C．塑料尺、空气、橡胶棒D．橡皮擦、煤油、石墨3、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定小于0.6A B．一定大于2.4AC．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A4、如图所示电路，电源电压为6V且保持不变，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R3的最大阻值为30Ω。

下列说法正确的是（）①闭合开关S1、S2、S3，电流表的示数为0.9A；②闭合开关S1、S2、S3，通过R1和R2的电流之比为1∶2；③只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；④只闭合开关S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是6V~1.5VA．①②③正确B．①③④正确C．②③④正确D．①②④正确5、某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）A．B．C．D．6、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A．“伏安法”测电阻的实验原理是欧姆定律B．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系7、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④8、对下列物理量数值的估计，最接近实际的是（）A．教室内一盏日光灯正常工作时的电流约为1AB．电饭煲的发热电阻约为55ΩC．电视机工作一小时消耗的电能约为1kW·hD．对人体的安全电压为36V9、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大10、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。

八年级物理电学系列练习（五）电学基本计算（电功率部分）班级姓名座号成绩知识内容一、电功率：1、定义：用电器在1秒内所消耗的电能；2、意义：表示消耗电能快慢的物理量；2、计算：P=W/t符号意义和单位：W——电流做的功(消耗电能)——焦耳（J）千瓦时（KW·h）t————所用时间————秒（s）小时（h）P————用电器功率————瓦特（w）千瓦（KW）3、说明：应用P=W/t计算时这两组单位需灵活选用。

二、额定功率与实际功率：1、额定功率定义：用电器在额定电压下工作时的电功率。

2、计算：P=UI符号意义和单位：P——功率——瓦特（W）U——电压——伏特(V)I——电流——安培（A）3、说明：（1）额定功率只有一个，实际功率有无数个，当电器两端电压改变时，消耗功率也会改变。

（2）当用电器两端电压改变时，一定需注意电流也发生改变。

三、电热1、定义：电流通过导体时要产生热，这个现象叫电流的热效应2、计算：P=I2R3、说明：在电流相同的条件下，电能转化为热时的功率跟导体的电阻成正比。

复习练习一、选择题1. 关于电功和电功率说法不正确的是：（）A、用电器消耗的电能越多，电功率越大；B、功率是表示电流做功快慢的物理量；C、单位时间内，电流做功越多，电功率越大D、千瓦时电功的单位，千瓦是电功率的单位2、某家用电器正常工作时的功率约为2kW，则它可能是：（）A．电风扇B．电视机C．空调器D．电冰箱3、假设所有导体都没有电阻，当用电器通电时，下列说法正确的是：（）A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服4、把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1A，此时，灯泡的实际电功率 ( )A、大于40WB、等于40WC、小于40WD、无法确定5、有一只“220V、5A”的电能表,按规定最多可接“220V,40W”的电灯 ( )A、25盏B、27盏C、28盏D、30盏6、有一盏“220V 25W”的电灯，在额定电压下正常工作，在1分钟内电流做的功是[ ] A．13200J B．5500J。

第十八章《电功率》单元测试题 (3)一、单选题1．如图所示的电路中，电源两端的电压保持不变，为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大2．( ·抚顺)（多选）如图甲所示，电源电压保持12V不变，电压表量程为0～15V，电流表量程为0～0.6A．第一次只闭合开关S、S1，将滑片P从B端移动到A端。

第二次只闭合开关S、S2，将滑片P从B端向A端移动，直至小灯泡正常发光。

图乙是这两次实验过程中绘制的电流表与电压表示数的关系图象。

下列说法正确的是（）A．R0的阻值为10ΩB．小灯泡的额定功率为2.5WC．滑动变阻器的最大阻值为20ΩD．两次实验中，电路的最大功率为6W3．如图所示的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小C．开关闭合后，滑片P向右移动的过程中，R的功率变大D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小4．( ·大连)（多选）如图所示电路中，定值电阻R1和R2的阻值相同，闭合开关S1，电流表、电压表均有示数，再闭合开关S2．下列说法正确的是（）A．电路的总电流变小B．通过R2的电流的变化量小于通过R1的电流C．R2两端电压的变化量与滑动变阻器两端电压的变化量相等D．使电流表恢复到原来的示数，应将滑动变阻器的滑片P向b端移动5．如图所示，干路上的电流I恒为1A不变，滑动变阻器规格为“ 15Ω 1A”，小灯泡L上标有“6V，3W”字样．忽略温度对小灯泡阻值的影响，则（）A．小灯泡L正常发光时，滑动变阻器接入电路的电阻为6ΩB．当滑片P移到最左端时，通过小灯泡的电流为1AC．在滑片P向左移动过程中，并联电路两端电压会减小D．在滑片P向左移动过程中，并联电路消耗的总功率会增大6．如图所示，关于这个电能表，下列叙述正确的是（）A．电能表是测量电功率的仪表B．220V表示电能表应该接在220V的电路中使用C．电能表的示数是9716kW•hD．2500r/kW•h表示电能表的转盘每转1转，消耗的电能是2500kW•h7．清华大学的虞昊教授致力于第三代照明技术一LED灯的普及工作。

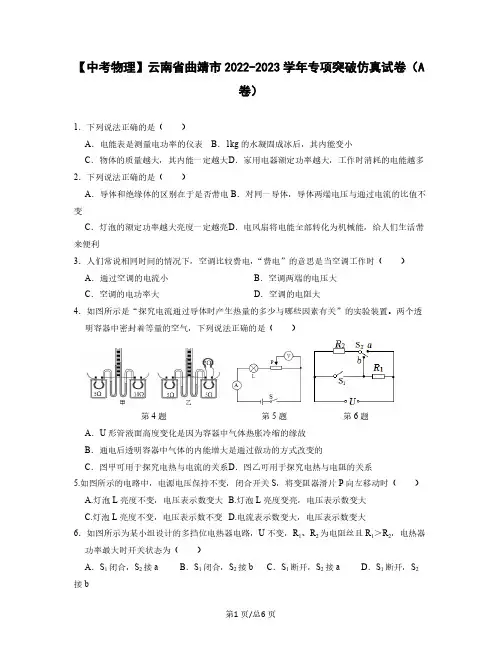

【中考物理】云南省曲靖市2022-2023学年专项突破仿真试卷（A卷）1．下列说法正确的是（ ）A．电能表是测量电功率的仪表B．1kg的水凝固成冰后，其内能变小C．物体的质量越大，其内能一定越大D．家用电器额定功率越大，工作时消耗的电能越多2．下列说法正确的是（ ）A．导体和绝缘体的区别在于是否带电B．对同一导体，导体两端电压与通过电流的比值不变C．灯泡的额定功率越大亮度一定越亮D．电风扇将电能全部转化为机械能，给人们生活带来便利3．人们常说相同时间的情况下，空调比较费电，“费电”的意思是当空调工作时（ ）A．通过空调的电流小B．空调两端的电压大C．空调的电功率大D．空调的电阻大4．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。

两个透明容器中密封着等量的空气，下列说法正确的是（ ）第4题第5题第6题A．U形管液面高度变化是因为容器中气体热胀冷缩的缘故B．通电后透明容器中气体的内能增大是通过做功的方式改变的C．图甲可用于探究电热与电流的关系D．图乙可用于探究电热与电阻的关系5.如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（ ）A.灯泡L亮度不变，电压表示数变大B.灯泡L亮度变亮，电压表示数变大C.灯泡L亮度不变，电压表示数不变D.电流表示数变大，电压表示数变大6．如图所示为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且R1＞R2，电热器功率最大时开关状态为（ ）A．S1闭合，S2接a B．S1闭合，S2接b C．S1断开，S2接a D．S1断开，S2接b7.标有“5 V 1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12 V的电源两端上，灯泡的电阻及实际功率约为( ) A.24 Ω　0.67 WB.20 Ω　0.8 WC.24 Ω　0.96 WD.20 Ω　0.67 W8.标有“”和“”的两个电阻，串联起来接在同一电路中，则它们的实际电V WV W3363功率之比为（）A．B．C．D．1:12:14:11:49.灯泡L1、L2分别标有“10V 10W”和“9V 5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（）A．10V B．9V C．15V D．19V10．如图是电路元件甲和乙的I-U图象，下列说法正确的是（ ）A．乙为定值电阻B．当甲两端电压为2V时，R甲=0.2ΩC．甲和乙两个元件串联接入电路中，电路电流为0.2A时，电路的总功率为0.6WD．甲和乙两个元件并联接入电路中，当电源电压为2V时，电路总电流为0.4A第6题第10题第11题第12题11．结合表盘上的信息回答下列问题：（1）该电表应在电压为V的电路中使用。

A．电路中最大电流为 0.6A
B．电路的最大功率为 2.25W C．电压表示数变化范围为 1～3V D．滑动变阻器阻值变化范围为 3～30Ω 【答案】BD 6.（2019 攀枝花，12）如图所示，电源电压不变，当开关 S2 断开，S1、S3 闭合时，电流表示数为 I1， 电压表示数为 U1；当开关 S2 闭合，S1、S3 断开时，电流表示数为 I2，电压表示数为 U2．已知 R1：R2=2：1，则（ ）
（1）小灯泡正工作时的电阻是多少？
（2）只闭合开关 S、S2 和 S3 移动滑动变阻器 R1 的滑片 P 使电流表示数为 0.5A 时，R2 消耗的电功率为
【答案】15 5.（2019 鸡西，23）如图所示为巨磁电阻特性原理示意图，图中 GMR 是巨磁电阻（阻值随周围磁场强 度的增强而减小），闭合开关 S1 和 S2 后，电磁铁左侧为 极（填““N”或““S”），当滑片 P 向右移动时，小灯泡的亮度将 （填“变亮”、“变暗”或“不变”）。
【答案】N；变暗。
图中绝缘体处，绝缘体使电路 （选填“切断”或“接通”），电路中 R1 的作用是 ，在称 量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而 （填“增大”、“减小”
或“不变”）。
【答案】漂浮；c 和 b；切断；保护电路；增大。 3、计算题 1.（2019 贵阳，28）如图所示电路，电源电压恒为 8V，小灯泡标有“6V 3W”字样。若不考虑温度对 灯泡电阻的影响，闭合开关 S，求：
6.（2019 安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1 和 R2 是两根电热丝，S 为温 控开关，1、2 为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S 在两个触点间
自动切换，使水温维持在设定的范围，已知热水器的加热功率为 400W，保温功率为 100W（忽略温度

2024中考物理真题汇编：电能和电功率一．选择题（共10小题）1．（2024•淮安）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。

电压表量程为0～3V，电流表量程为0～0.6A。

在保证电路各元件安全的前提下，电压表的示数随滑动变阻器R2阻值变化的关系图象如图乙所示。

下列说法中正确的是（ ）A．电源电压为7.5VB．定值电阻R1阻值为5ΩC．电路的最小功率为0.6WD．电流表示数变化范围为0.2～0.3A2．（2024•泰安）如图甲所示电路，电源电压保持不变，电阻R1＝20Ω，图乙为小灯泡L的I﹣U关系图象。

当只闭合开关S1时，电阻，R1功率为1.8W，电流表示数为I1，电路的总功率为P1；当开关S1、S3闭合，S2断开时，电流表示数为I2，电路的总功率为P2；当开关S1、S2闭合，S3断开时，灯泡L正常发光，此时灯泡L的电阻为R L，电路的总功率为P3。

已知P1：P2＝1：5，下列说法中（ ）①P2＝0.36W②R2＝5Ω③R L＝1.8Ω④P3＝3.6WA．只有②④正确B．只有①④正确C．只有②③正确D．只有③④正确3．（2024•巴中）如图所示电路，电源电压不变，闭合开关S，电压表V1、V2示数之比为2：3。

下列说法正确的是（ ）A．通过R1、R2的电流之比I1：I2＝1：2B．R1、R2两端的电压之比U1：U2＝2：1C．相同时间R1、R2消耗电功之比W1：W2＝1：2D．R1、R2的电功率之比P1：P2＝2：14．（2024•巴中）如图甲所示电路，电源电压不变，图乙是小灯泡L和定值电阻R的电流与电压关系图象。

闭合S时，电压表的示数为2V，下列判断正确的是（ ）A．电源电压为6VB．R的电阻为5ΩC．闭合S时，R消耗的电功率为3.6WD．闭合S时，电路的总功率为6W5．（2024•广元）如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

2019-2020学年度九年级物理考题精练——专题二十二：开关对动态电路的影响【解题指导】初中电学中，开关型动态电路电路的分析是极其重要的考点。

在做此类题目时，要学会简化电路。

1.当开关断开时，开关所在支路中无电流通过，可将该支路去掉；2.开关闭合时，相当于导线，同时与开关并联的支路被短路而无电流通过，该支路也可去掉。

因此，在考虑动态电路问题时，把不起作用的元件去掉，可使电路简化，再画出简化后的电路图，往往能够起到一目了然、事半功倍的效果。

【真题演练】类型一：常规控制型1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）6.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

人教版九年级物理第十八章电功率相关计算练习题有答案姓名：__________ 班级：__________一、计算题（共35题）1.有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×103J/（kg•℃），g取10N/kg。

求：（1）它正常工作时通过电阻丝的电流有多大？（2）它正常工作时电阻丝的电阻有多大？（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1Kg的水由20℃加热至沸腾，需要加热多少分钟？2.如图所示的电路，小灯有“6V3W”的字样，电源电压恒为9V，小灯泡电阻不变。

闭合开关S，当滑动变阻器滑片P移到某一位置时，小灯泡恰好正常工作。

求：（1）小灯泡正常工作的电流；（2）滑动变阻器接入电路的电阻；（3）滑动变阻器的功率。

3.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：（1）电源电压（2）电阻R的阻值（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．4.小华组装了一台直流电动机模型，她将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：（1）求电路的总功率P．（2）电动机正常转动1min消耗的电能W和线圈产生的热量Q．（3）电动机转换成机械能的效率η（百分数后保留一位小数）．产生的热量；5.物理实验室有一个灯泡，铭牌上标有“6V3W”的字样。

兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。

求：（1）小灯泡正常工作时的电流。

2023年中考物理高频考点训练——欧姆定律的计算1．如图所示的电路中，电源电压恒为6V，电阻R1的阻值为2Ω，滑动变阻器R2上标有“10Ω 3A”的字样，小灯泡L上标有“6V 3W”的字样，电流表的量程为0﹣3A。

（1）当开关S1、S2、S都闭合时，电流表的示数为2A，求R2消耗的电功率；（2）当开关S1、S2都断开，S闭合时，为了确保测量准确，要求电流表示数不大于其量程的2，求滑动变3阻器R2接入电路的最小阻值。

2．如图所示，电源电压不变，R是定值电阻，电灯L标有“6V3W”的字样，当只闭合S时，电流表的示数为0.6A，再闭合S1时，电流表的示数变化了0.5A，求：（l）电阻R的阻值；（2）开关都闭合后，5min内电路消耗的总电能。

3．如图所示，定值电阻1R的阻值为10Ω，灯L上标有“6V 3.6W”，滑动变阻器2R上标有“50Ω3A”，电流表、电压表的量程分别为0~3A、0~15V，闭合S1、S2，灯L正常发光，求：（1）灯正常发光的电阻；（2）滑动变阻器允许连入电路的阻值范围。

4．如图所示，电源电压为6V且保持不变，电阻R0的阻值为20Ω，变阻器R2上标有“50Ω 1A”的字样，电流表所用量程为0～0.6A。

（1）当S、S1闭合、S2断开，R1的滑片P1移到b端时，电压表示数为2V，电流表示数为0.2A，求R1的最大阻值；（2）当S、S1、S2都闭合，R1的滑片P1移到a端时，在保证各元件安全的条件下，求R2的最大电功率。

5．如图所示，滑动变阻器R2上标有“40Ω1A”字样，只闭合开关S1，将变阻器滑片P移到中点时，电流A1示数为0.2A，灯泡L的实际功率为1.6W；同时闭合开关S1、S2，且将变阻器滑片P移到a端时，灯泡正常发光，此时电流表A2的示数为0.1A．（电源电压不变，忽略湿度对灯泡电阻影响）则：（1）只闭合开关S1时，电压表示数是多少？电源电压是多少？（2）同时闭合开关S1、S2，且将变阻器滑片P移到a端时，电流表A1的示数是多少？灯泡L的额定功率是多少？6．如图所示，图甲是电阻R1和电阻R2的电流随电压变化图像，将它们按图乙所示接入电路中，滑动变阻器上标有“20Ω 1A”字样，电源电压不变。

【答案】C
【解析】
【分析】
【详解】
AC．由“6V 3W”知甲灯泡的额定电流
电阻
由“3V 3W”知乙灯泡的额定电流
电阻
两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I=0.5A，甲灯正常发光，由电阻的串联和欧姆定律，电源电压
U=I甲(R甲+R乙)=0.5A×(12Ω+3Ω)=7.5V
A．U＝6V，R2＝20Ω
B．U＝9V，R3＝30Ω
C．R3＝10Ω，P∶P′′＝3∶2
D．R2＝20Ω，P∶P′＝2∶15
【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷
【答案】D
【解析】
【分析】
【详解】
当只闭合开关S2时，电阻 、 串联，则
=0.3A，P=0.3U
当三个开关都闭合时，电阻 、 并联，则
一、初中物理电功率的综合计算问题
1．图所示电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1＝5Ω，当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P′，当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P′′，下列判断正确的是
①动变阻器R1的最大阻值为50Ω
②只闭合开关S、S1，在各元件安全的情况下，小灯泡L消耗的电功率的取值范围是1.08W~3W
③只闭合开关S、S2、S3，在各元件安全的情况下，整个电路消耗的最大电功率是10.8W
④只闭合开关S、S1，在各元件安全的情况下，整个电路消耗的电功率的取值范围是4.5W-9W
【来源】安徽省无为市2019-2020学年九年级（上)期末质量检测物理试题

2023年全国中考物理通关试卷A卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．汶川地震发生后，解放军飞机向灾区空投了大批救灾物资。

系着降落伞的食品箱在加速下落一段距离后变为匀速下落，食品箱和降落伞在匀速直线下落的过程中 ................. （）A．动能越来越大B．机械能保持不变C．运动状态一直在改变D．所受的重力和空气阻力是一对平衡力2．为节能环保，国务院规定机关、商场等单位夏季室内空调温度设置不得低于 ... （）A．14℃B．18℃C．22℃D．26℃3．向清水中滴入一滴墨水，墨水会扩散到水中。

这一现象说明（）A．分子是运动的B．分子有大小C．分子间有斥力D．分子间有引力4．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R＝60 。

不考虑灯丝电阻随温度的变化，下列说法正确的是（）A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．小灯泡L正常发光时，变阻器R消耗的电功率为6WD．开关S断开时，电压表的示数为12V5．图4为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色当只闭合S2时，L0正常发光当只闭合S1时，L0不亮。

下列判断正确的是（）A. L1所在支路短路 B． L2所在支路短路C． L3所在支路短路 D. L2所在支路开路6．导体容易导电，是由于具有较多的........................................................................... （）A．原子核B．自由电荷C．正负电荷D．质子7．我们在连接电路时特别要避免电路发生短路，这是因为在短路时（）A．电源中没有电流通过B．用电器中有很大电流通过，容易烧坏用电器C．电源中有很大电流通过，容易烧坏电源D．电源正常工作，但用电器不能正常工作.8．现在有一种叫“固体清新剂”的商品，把它放置在厕所、汽车、饭店内，能有效的清新空气、预防感冒等，在使用过程中，“固体清新剂”发生的物态变化是 ......................... （）A．熔化B．凝华C．汽化D．升华9．以下所述生活实例中，属于汽化现象的是（）A．春天，冰封的河面解冻B．夏天，剥开包装纸后冰棒会冒“白气”C．秋天，清晨的雾在太阳出来后散去D．冬天，冰冻的衣服也能晾干10．下列光路图能正确反映光线从空气斜射入玻璃中的是......................................... （）11．关于镜面反射和漫反射，下列说法中不正确的是（ D）A．入射光线彼此平行时，镜面反射后的反射光线也彼此平行B．黑板反光发生的是镜面反射C．镜面反射的每一条光线都遵守光的反射定律D．漫反射的部分光线不遵守光的反射定律12．运载多名航天员并将实现太空行走的“神舟”七号飞船项目正在筹备过程中。

专题34-动态电路计算（一）一、选择题1、（18-南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（）A. 滑动变阻器的最大阻值为10ΩB. 电路允许消耗的最大功率为4.5WC. 小灯泡正常发光时，滑片P位于滑动变阻器中点位置D. 滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W2、（18-枣庄）如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J3、(2021·泰安)如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。

当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

下列说法中（）①电源电压为4.5V；②变阻器接入电路的阻值范围是3Ω～12Ω；③小灯的最小功率为0.135W；④电路的最大功率2.25W。

A．只有①③正确B．只有①②正确C．只有①②④正确 D．①②③④都正确4、（2021·福建）如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A5、（18-营口）（多选）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。

人教版2020年九年级物理全一册第十六章电压电阻第2节串、并联电路中电压的规律姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，闭合开关S后，电压表的示数为4.5V，断开开关S后，电压表的示数为3V，则此时灯泡L1和L2两端的电压分别为（）A．4.5V 3V B．3V 4.5VC．3V 1.5V D．3V 7.5V2 . 如图所示，电流表A1和A2的示数之比为5∶1，则R1和R2的阻值之比为：A．1∶4B．5∶1C．1∶5D．4∶13 . 在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1断开时，灯L1和L2两端的电压分别为（）A．2V和3V B．3V和2V C．2V和8V D．2V和5V4 . 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（）A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W5 . 两个定值电阻，R1标有“20Ω，0.3A”、R2标有“15Ω，0.6A”的字样，把它们并联起来直接接在一电源两端，则允许通过R2的最大电流是A．0.3A B．0.4A C．0.6A D．0.9A6 . 一节干电池的正负极标志模糊不清。

以下四组器材中，无法判断这节干电池正负极的是（）A．开关、电压表和若干导线B．开关、发光二极管和若干导线C．开关、螺线管、小磁针和若干导线D．开关、小灯泡、滑动变阻器和若干导线7 . 如图所示，电源两端电压恒定．闭合开关，灯泡比灯泡亮，则A．两端电压比两端电压大B．的电阻比的电阻大C．若灯丝烧断，通过电流不变D．若灯丝烧断，灯亮度变大8 . 如图所示，电源电压保持不变，小灯泡L标有“6V 3W”字样，不考虑温度对灯丝电阻的影响．闭合开关S，当滑动变阻器的滑片P移动到中点时，小灯泡正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器此时的电功率之比为A．4：3B．3：4C．3：2D．2：3二、填空题9 . 如图所示，若甲、乙均为电压表，闭合开关S，则两电压表的示数比U甲：U乙＝3：2，则R1：R2＝_____；若甲、乙均为电流表，断开开关S，则R1、R2为_____（选填“串联”或“并联”），两电流表的示数比I甲：I乙＝_____．10 . 如图所示，闭合开关，电压表V1的示数是6V，电压表V2的示数是 5V 电源电压为 10V，则 Ll两端的电压是_______________V．断开开关时，电压表V1的示数_________________电压表V2的示数（选填“ > "、“ <"或“=”）11 . 如图所示的电路，电源电压为6V．当S3闭合，S1、S2断开时，两灯泡_____联，此时电流表A1的示数为0.1A，电压表的示数为4V，则通过小灯泡L1的电流为_____A，小灯泡L2两端的电压为_____V；当S3断开，S1、S2闭合时，两灯泡_____联，此时通过电流表A1的示数为0.45A，通过电流表A2的示数为0.3A，则通过小灯泡L1的电流为_____A，小灯泡L2两端的电压为_____V．12 . 如下图所示，两个水果电池组成的“电池组”点亮了发光二极管，这个“电池组”在工作时将___能转化为___能．已知发光二极管具有单向导电的性质，电流只能从它的正极流进从负极流出（如图），则A、B、C、D这四个金属片中相当于电池正极的两金属片是___．13 . 如图所示的串联和并联电路，两个灯泡阻值不等．开关S闭合后，甲图中的电压关系U＝_____；乙图中的电流关系I＝_____．三、实验题14 . 在探究“并联电路中干路电流与各支路电流的关系”实验中，小明同学设计了如甲图所示的实验电路．（1）在测量A点电流时，小明连接了如图乙所示的电路图．闭合开关前，他检查发现，若闭合开关，两只小灯泡________（选填“发光”或“不发光”），电流表指针________（选填“不动”、“正常偏转”或“迅速向右偏转超过最大值”）．他发现这是该电路中，一根导线连接错误造成的，请在这根据线上打“×”，然后画出正确的连接位置__________．（2）在连接实物电路时，开关应该________（选填“断开”或“闭合”），在事先不能估计被测电流大小的情况下，可以用________法，选择合适的量程．（3）若某同学在实验前，发现电流表的指针如图丙所示，则接下来他应该进行的操作是________；若闭合开关后，发现电流表指针仍然如图丙所示，则造成该现象的原因是________．（4）测完一组数据后，为了使实验结论具有普遍性，小明换上另外两个________（选填“规格相同”或“规格不同”）的小灯泡，重复上述实验，并将数据记录在了下面的表格中．A点电流IA/A B点电流IB/A C点电流IC/A0.440.220.660.280.460.75通过表格数据，在误差允许范围内，我们得到并联电路电流规律是：________．（用文字表述）15 . 如图所示的电路中，当电路闭合后，V1和V2的示数分别如图所示，则电压表V1的读数是________V，电压表V2的读数是________V，小灯泡L1上的电压U1=________V．16 . “探究串联电路的电压关系”的实验电路如图甲所示。
