汽车照明系统

车灯控制架构随着汽车科技的不断发展，车辆的安全性和便利性也得到了极大的提升。

车灯作为汽车中非常重要的组成部分之一，其控制架构也不断地进行创新和改进。

本文将介绍当前主流的车灯控制架构，并探讨未来在这一领域的发展趋势。

一、传统车灯控制架构传统的车灯控制架构以车辆的电气系统为基础，通过开关控制车灯的亮灭。

这种架构通常具有简单、成本低的特点，但功能较为有限。

传统车灯控制架构主要包括以下几个组件：1. 电气系统：传统车灯控制架构采用车辆的电气系统作为基础，通过电能传输来控制车灯的亮灭。

2. 开关：车辆中设有车灯开关，通过手动操作来控制车灯的开启和关闭。

3. 车灯：传统的车灯使用普通的灯泡作为光源，通过电气系统提供电能使灯泡发出光芒。

传统的车灯控制架构存在一些不足之处，比如功能有限、能效低下等。

而随着科技的进步，新的车灯控制架构被提出并得到广泛应用。

二、现代车灯控制架构现代车灯控制架构通过引入先进的技术和创新的设计，提供了更多的功能和便利性。

以下是一些主要的现代车灯控制架构：1. 智能车灯控制：基于智能化技术的车灯控制架构，可以根据车辆的行驶状态和环境情况来自动调节车灯的亮度和光照范围。

例如，智能大灯系统可以根据车速和转向角度调整灯光的方向和强度，提供更好的照明效果和安全性。

2. LED矩阵车灯：LED矩阵车灯是一种基于LED技术的创新车灯解决方案。

它将车灯分割成多个小灯珠，并配备独立的控制系统，可以实现灯光的分区和动态调节。

这种架构可以根据需要实现更精准的照明效果，比传统车灯更节能且寿命更长。

3. 自适应远光灯控制：自适应远光灯控制架构可以实现根据前方车辆和路灯的情况智能切换远光灯和近光灯。

通过使用摄像头和传感器来感知前方环境，系统可以自动调整灯光的亮度和范围，提高夜间驾驶的安全性和舒适性。

三、未来发展趋势车灯控制架构在未来还将有更多的创新和发展。

以下是一些可能的未来发展趋势：1. 激光照明技术：激光照明技术被认为是未来车灯照明的一个重要方向。

汽车LED照明系统的挑战和解决方案随着科技的发展，汽车LED照明系统已经成为了现代汽车中必不可少的部件之一。

LED照明系统不但能够提高汽车驾驶的安全性，还能够节能降耗，减少对环境的污染。

但是，汽车LED照明系统面临着一些挑战，如光线均匀分布、光照强度等问题。

为了解决这些问题，厂家和科研人员们已经不断地进行探索和研究，提出了一些解决方案。

第一，光线均匀分布问题。

汽车LED照明系统的一大难点就是光线均匀分布问题。

这个问题一直很难被解决，因为车灯不仅要满足视觉效果，还要满足安全要求。

如果光线的分布不均匀，就会导致驾驶员的视线受到干扰，从而影响驾驶安全。

如何解决这一问题呢？一种解决方法是通过透镜的设计来实现均匀分布。

透镜是汽车LED照明系统中至关重要的部件之一，可以影响到灯光的发射效果。

针对目前市场上一些常见的透镜材料，例如PMMA、PC等，可以通过穿透率、折射率、折射角等指标来进行选择和设计。

还有一种解决方法是利用反射器来实现光线的均匀分布。

反射器可以将灯光反射到驾驶员的视线范围内，确保光照不会影响到驾驶员的视线。

反射器的曲率也会影响到灯光的照射效果，因此需要根据反射器形状对其进行调整。

第二，光照强度问题。

汽车LED照明系统要求光照强度要达到一定的标准，例如国家规定的车灯光强度要求。

光照强度问题需要从下列两方面进行解决。

一方面，通过选择质优的LED芯片和进行巧妙的电路设计来确保光照强度的达标。

LED灯珠是汽车LED照明系统中占据重要地位的部件之一，而LED芯片则是LED灯珠的核心。

目前市场上，一些国际知名的LED芯片品牌，如CREE、Philips、Osram等在汽车LED照明系统上已经被广泛采用。

电路设计也是影响光照强度的因素之一，而汽车LED照明系统的电路设计需要保证电流的稳定性和灯珠的电压匹配性。

另一方面，通过进行制冷散热来降低LED灯珠的温度，从而实现光照强度的提升。

LED灯珠的使用寿命和光照强度都与温度密切相关，而汽车LED照明系统中，一些灯珠发出的热量如果不能及时散出就会导致灯珠的温度升高，进而影响到光照强度和使用寿命。

光学技术在汽车上的应用随着科技的不断发展，光学技术在汽车领域的应用也越来越广泛。

从最基本的照明系统到高级的驾驶辅助系统，光学技术在汽车上发挥着越来越重要的作用。

本文将介绍光学技术在汽车上的应用，包括照明系统、传感器、镜头、显示系统等方面。

一、照明系统汽车照明系统是光学技术在汽车上的最基础应用之一。

随着LED技术的不断成熟，LED 大灯已经成为了现代汽车上的主流配置。

LED大灯具有节能、寿命长、亮度高等优点，能够提升驾驶安全性并且减少能耗。

LED灯还具有方向可调性，能够根据不同情况进行调节，提供更好的照明效果。

光学设计师通过设计合理的反射罩和透镜，使得LED光源的光线能够被有效控制，投射到需要的位置，避免眩光和漏光，提高夜间行车的安全性。

二、传感器与摄像头光学传感器在汽车上的应用也越来越普遍，例如光学距离传感器、红外线传感器等。

这些传感器能够实时感知周围环境的情况，帮助驾驶员更好地掌握车辆周围的状况，提高驾驶安全性。

光学传感器还可以用于自动驾驶技术中，帮助车辆判断距离和障碍物的位置，实现自动避障和自动停车等功能。

摄像头也是现代汽车上不可或缺的部件。

借助摄像头，车辆可以实现倒车影像、盲区监测、车道偏离预警等功能，提高驾驶的安全性和便利性。

光学技术在摄像头上的运用，比如透镜设计、光学滤镜等，将影响着摄像头成像的质量和灵敏度。

三、车载显示系统车载显示系统也是光学技术在汽车上的重要应用领域。

现代汽车上的液晶显示屏、HUD抬头显示系统等，都应用了光学技术。

车载液晶显示屏通过合理的透镜设计和背光源控制，能够提供清晰、准确的图像显示，帮助驾驶员获取车辆信息和导航信息。

而HUD抬头显示系统则能够将行车信息投影到驾驶员的视野中，减少驾驶员的视线转移，提高驾驶安全性。

四、全息仪表盘全息仪表盘是光学技术在汽车上的新兴应用，它通过全息成像技术，将车辆信息以全息形式显示在驾驶员的视野中，实现“看得见的信息、不离开道路”的效果。

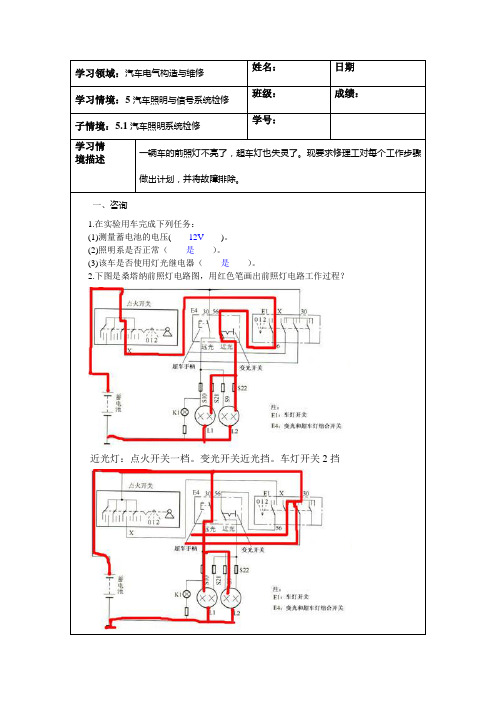

汽车照明与信号系统故障检修项目目标1.会分析照明系统控制电路2.会检测照明系统电路控制元件3.会检测照明系统控制电路4.能排除照明系统常见故障项目任务1.照明系统线路连接2.照明系统元件检测3.照明系统电路检测项目实施情境导入一辆2007款一汽丰田花冠轿车，行驶里程为85000KM，车主报修，打开车灯时，开大灯前照灯不亮，超车灯正常；左转向时，打左转向灯不亮，如果您是一名汽车售后维修技术人员，应如何解决这个故障呢？（一）接车与客户谈话和接受客户委托接车与客户谈话和接受客户委托见表1-1表1-1（二）填写接车问诊表（请在有缺陷部位作标识）·检测费说明：本次检测的故障如用户在本店维修，检测费包含在修理费用内；如用户不在本店维修，请您支付检测费。

本次检测费：¥·贵重物品：在将车辆交给我店检查修理前，已提示将车内贵重物品自行收起并保存好，如有遗失恕不负责。

接车员：任务一前照灯不亮故障检修一、信息分析通读下面文字内容和信息，标记出前照灯不亮故障检修关键内容1．认识照明系统元件及安装位置2．说出各元件的作用3. 照明系统电路控制原理4．根据电路控制原理列出前照灯不亮的原因5. 要从哪几个点下手对前照灯控制电路检测6．安全规定：进行前照灯不亮故障检修时必须遵守哪些安全规定7．准备工作：进行前照灯不亮故障检修前必须做好哪些准备工作，需要用到什么工具和材料。

二、信息来源1.汽车公司资料2.公开出版资料3.互联网查询4.相关车型维修手册5.法律规定三、信息收集（一）照明系统构成图3-1-1 照明系统灯具位置图（大众速腾汽车）1-转向灯2-室内照明灯3-前照灯4-前雾灯5-高位刹车灯6-后尾灯7-牌照灯汽车照明系统是汽车安全行驶的必备系统之一。

它主要包括外部照明灯具、内部照明灯具、外部信号灯具、内部信号灯具等。

1. 车外照明灯具汽车外部照明灯具包括前照灯、小灯、雾灯、牌照灯等。

车外照明灯按其安装方式又可分为外装式和内装式两类。

第三章照明、信号、仪表、警报系统3.1灯具3.1.1作用汽车照明系统是汽车电气系统的重要组成部分，对行车安全至关重要。

如果汽车夜间行车或转弯或在有雾的天气行驶时没有灯光，那将会是容易发生事故的。

照明系统的作用有：①安全行车，为车前及路面提供充分而可靠的照明；②为驾驶员及乘客人员提供驾驶室、车厢内部照明；③通过不同色泽的灯光或发光标志，提示汽车工作情况，并向其他车辆、行人转达信号；④发出闪烁灯光提示行人及其他人员引起注意，确保行车安全；⑤标示特种车辆的类别。

3.1.2 灯具分类、用途汽车灯具按安装位置可分为外部灯具和内部灯具；按功能可分照明灯和信号灯；按用途可分为;外部照明、内部照明和信号装置三大类；按其安装方式可分为外露式和嵌式。

而按其主要构件—反射体的结构，又可分为装灯泡的半封闭式和装真空灯芯的全封闭式。

在本设计中均采用装灯泡的半封闭式。

3.1.3外部灯具前照灯、雾灯、牌照灯、转向灯、制动灯、倒车灯、示位灯、停车灯、示廓灯、警示灯、出租车标志灯等，外部灯具光色一般采用白色、橙黄色和红色，执行特殊任务的车辆，如消防车、警车和救护车，则采用具有优先通过权的红色、黄色或蓝色闪光警示灯，我国对各种汽车灯具的使用规定如下表汽车外照灯一览表3.2表表3.3信号灯的主要技术参数名称用途电压功率灯罩颜色20 12 明黄转向20 24 车前信号灯8 12 明黄，无色示宽透明824注：现一般汽车前后各装二个小灯,内用双丝灯抱。

以大功率灯丝作转向信号，小功率灯丝作示宽用。

导线的颜色在汽车低压导线中为了便于区分采用不同的颜色，在有些汽车导线中标注有符号。

其符号有两部分组成：第一部分是数字，表示导线的横截面积；第二部分采2，以0.5mm用字母，表示导线的辅助色和主色。

例如：0.5GW表示横截面积为绿色为主色，白色为辅助色的条纹并是低压线。

Y 车身内部照明黄前照灯：俗称“大灯”，装在汽车前部两侧，灯具功率一般为40~60W，用来照明车前道路，有两灯制和四灯制之分，通常轿车或小型车装两灯制，货车或大型车装四灯制，四灯制前照灯并排安装，装于外侧的一对应为近、远光双光束灯，装于内侧的一对应为远光单光束灯，光色为白色。
