汽车照明灯光控制系统设计解析
一、模块直接控制灯光系统
模块直接控制灯光系统是指由控制模块直接控制灯光的工作。

老款的车辆是将相关的继电器做到了模块的内部进行控制，这种与继电器控制式区别不大，所以这里不再叙述。

另外一种是通过模块内部的场效应管直接输出进行控制。

1．功能特点
由模块通过内部的场效应管（FET）进行直接控制具有如下优点：
①监控：可以监测灯泡的工作是否正常；
②功率限制：如果车辆的电压大于设定值，则可对灯泡的亮度进行控制，提高灯泡的寿命；
③防止光强变化：当发动机的转速突然增加，可能会导致系统电压升高，灯泡光强变大；大功率用电设备的工作可能会导致系统电压下降，灯泡光强变小；采用模块控制则可以避免上述的两种现象。

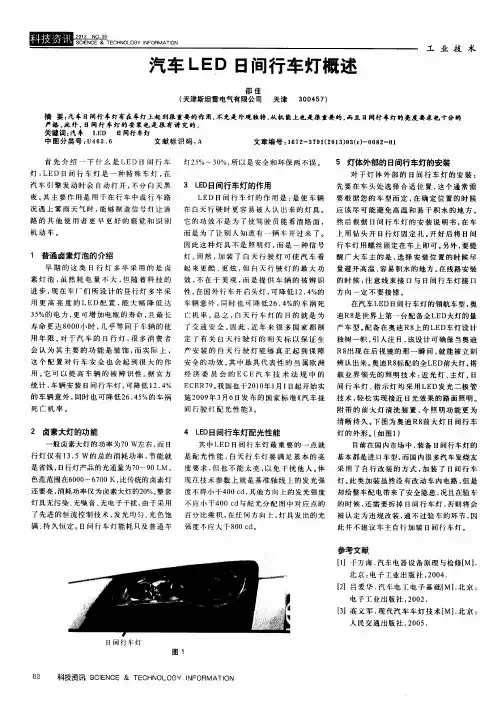

（1）日间行车灯
日间行车灯是指使车辆在白天行驶时更容易被识别的灯具，装在车身前部。

日间行车灯不是照明灯，不是为了使驾驶员能看清路面，而是为了告知其他车辆或行人有一辆车开过来了，属于信号灯的范畴。

如下图所示，一般的日间行车灯，采用了更高亮度的LED灯组，能大幅降低达35％的电力，可增加电瓶的寿命，且LED的最长寿命更是达到80000h－100000h，几乎等同于车辆的使用年限。

日间行车灯
（2）自动大灯控制系统
自动大灯也叫自动感应式大灯，相当于为前大灯安装了感光控制系统，控制模块根据光线传感器来判断光线亮度变化，从而控制大灯的自动点亮或熄灭。

例如从亮的地方突然进入隧道，大灯自动调节灯光亮度，点亮前路。

照明系统的组成及作用学习目标（1）了解照明系统的组成及作用；（2）了解信号警示系统的组成及作用一、照明信号系统的基本组成现代汽车为了保证行驶安全，装备了多种照明与信号设备。

照明系统不但要符合交通法规的要求，还要满足运行安全的要求。

不同汽车照明与信号系统不完全相同，但一般包括照明系统、灯光信号系统及声响报警系统。

照明系统包括前照灯、雾灯、倒车灯、牌照灯、内部照明系统等；灯光信号系统包括转向信号灯、危险报警信号灯、制动灯、示廓灯、高位制动灯等；声响报警系统包括电喇叭、倒车警告装置等。

速腾照明系统组成二、照明与信号系统的分类和作用为了保证汽车行驶安全，现代汽车上都装备了多种照明与信号设备，但不同汽车照明与信号系统也是不同的，除了美观实用外，还必须符合交通法规及保证行车安全。

汽车照明与信号系统包括照明灯和信号灯两大类。

1）前照灯：又称大灯或头灯，是照明汽车前方道路的主要灯具。

有近光灯和远光灯之分。

也有四灯制和两灯制之分，功率一般为40~60W。

现代汽车均向四等制发展。

2）小灯：小灯又称示廓灯、示宽灯、停车灯或示位灯。

它安装在汽车前后边缘四角。

3）雾灯：用于雨雪天气行车时道路照明，有前雾灯和后雾灯两种。

4）仪表灯照明灯：用于仪表照明，以便于驾驶员获取行车信息和进行正确操作，其仪表灯数量依车型而定。

5）顶灯：用于车内照明。

有的车辆顶灯还具有门灯的作用，即当车门关闭不严会亮，以便提醒驾驶员注意6）牌照灯：安装在汽车尾部的牌照上方，用于夜间照亮汽车牌照。

工作灯。

用于在排除汽车故障或检修时提供照明。

2.警告信号灯的分类及作用1）转向信号灯：在汽车转弯时，发出明暗交替的闪光信号，以示汽车向左或向右转向行驶，转向灯一般有四只或六只，光色为橙色。

2）危险报警灯：与转向信号灯共用。

当车辆出现故障停止路面上时，按下危险报警开关，全部转向灯同时闪亮，提醒其他车辆避让。

3）制动灯：安装在汽车后面，当踩下制动踏板时，便发出较强的红光，以示本车制动或减速停车，向后车或行人发出灯光信号以便提醒。

一、实训背景随着汽车行业的快速发展，汽车灯光系统作为汽车的重要组成部分，其安全性和功能性越来越受到重视。

为了提高学生对汽车灯光系统的认识和操作技能，本实训课程针对汽车灯光系统进行了一系列的实验和操作训练。

二、实训目的1. 了解汽车灯光系统的基本组成和工作原理；2. 掌握汽车灯光系统的维护和检修方法；3. 培养学生的动手能力和实际操作技能；4. 提高学生对汽车灯光系统的安全意识和责任感。

三、实训内容1. 汽车灯光系统概述（1）汽车灯光系统的组成：汽车灯光系统主要由前照灯、雾灯、转向灯、尾灯、牌照灯、仪表灯、车内照明灯等组成。

（2）汽车灯光系统的工作原理：汽车灯光系统通过电源向灯光提供电能，使灯光发光，实现照明、信号、警示等功能。

2. 汽车灯光系统的维护（1）定期检查灯光系统的完整性，确保无损坏、无松动现象。

（2）定期检查灯光亮度，如发现亮度不足，应及时更换灯泡。

（3）定期检查灯光的清洁度，确保灯光清晰可见。

（4）定期检查灯光系统的线路，防止短路、漏电等故障。

3. 汽车灯光系统的检修（1）检查灯泡是否损坏，如有损坏，应及时更换。

（2）检查灯光线路是否接触良好，如有松动、老化现象，应及时修复。

（3）检查灯光系统是否短路，如有短路现象，应及时排除。

（4）检查灯光系统是否漏电，如有漏电现象，应及时修复。

4. 汽车灯光系统的故障诊断与排除（1）根据灯光系统的故障现象，初步判断故障原因。

（2）使用诊断仪器对灯光系统进行检测，确定故障点。

（3）针对故障点进行维修，排除故障。

四、实训过程1. 实训准备（1）了解实训课程内容和要求。

（2）熟悉实训设备和工具的使用方法。

（3）分组进行实训，明确各成员的职责。

2. 实训实施（1）讲解汽车灯光系统的基本组成和工作原理。

（2）指导学生进行灯光系统的维护和检修。

（3）进行灯光系统的故障诊断与排除实验。

（4）学生分组进行实际操作，教师进行指导。

3. 实训总结（1）学生汇报实训过程中的心得体会。

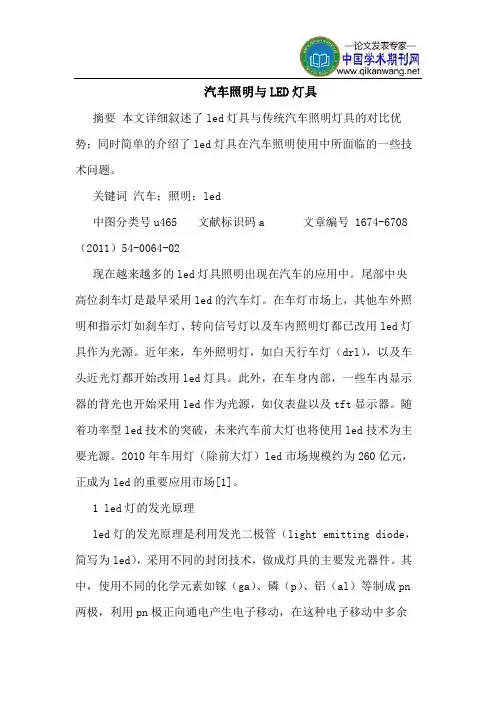

汽车照明与LED灯具摘要本文详细叙述了led灯具与传统汽车照明灯具的对比优势；同时简单的介绍了led灯具在汽车照明使用中所面临的一些技术问题。

关键词汽车；照明；led中图分类号u465 文献标识码a 文章编号 1674-6708（2011）54-0064-02现在越来越多的led灯具照明出现在汽车的应用中。

尾部中央高位刹车灯是最早采用led的汽车灯。

在车灯市场上，其他车外照明和指示灯如刹车灯、转向信号灯以及车内照明灯都已改用led灯具作为光源。

近年来，车外照明灯，如白天行车灯（drl），以及车头近光灯都开始改用led灯具。

此外，在车身内部，一些车内显示器的背光也开始采用led作为光源，如仪表盘以及tft显示器。

随着功率型led技术的突破，未来汽车前大灯也将使用led技术为主要光源。

2010年车用灯（除前大灯）led市场规模约为260亿元，正成为led的重要应用市场[1]。

1 led灯的发光原理led灯的发光原理是利用发光二极管（light emitting diode，简写为led），采用不同的封闭技术，做成灯具的主要发光器件。

其中，使用不同的化学元素如镓（ga）、磷（p）、铝（al）等制成pn 两极，利用pn极正向通电产生电子移动，在这种电子移动中多余的能源转化为光。

2 从几个光学指标谈汽车照明led灯与传统灯具的对比2.1 光通量光源在单位时间内发出的光量总和称为光源的光通量。

它指人眼所能感觉到的辐射能量；流明就是光通量的单位：单位立体角（1球面度）内发出的光通量为“1流明”。

2.2 照度照度（luminosity）指物体被照亮的程度，也就是单位面积接受的光通量，单位为勒克斯（lux，lx）。

1勒克斯等于1流明(lm)的光通量均匀分布于1m2面积上的光照度。

所以，即使是在光通量相同的灯具照射下，不同的悬挂高度，不同材料的反射面，被照区域的照度也是不同的。

2.3 光效光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，称为该光源的光效。
