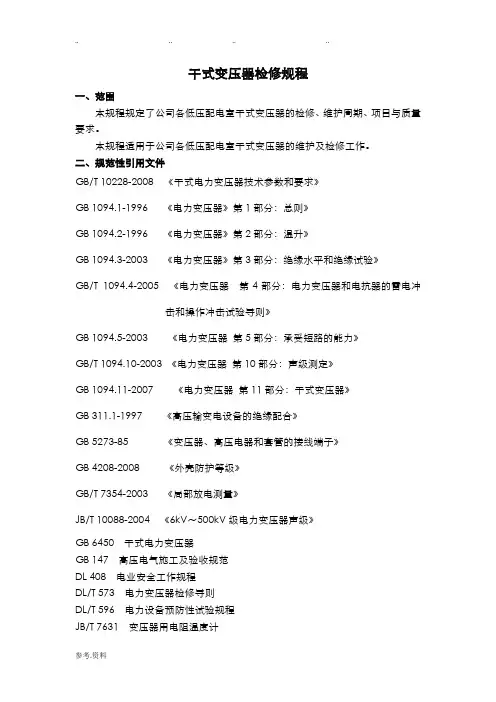

干式变压器检修规程一、范围本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。
本规程适用于公司各低压配电室干式变压器的维护及检修工作。
二、规范性引用文件GB/T 10228-2008 《干式电力变压器技术参数和要求》GB 1094.1-1996 《电力变压器》第1部分：总则》GB 1094.2-1996 《电力变压器》第2部分：温升》GB 1094.3-2003 《电力变压器》第3部分：绝缘水平和绝缘试验》GB/T 1094.4-2005 《电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB 1094.5-2003 《电力变压器第5部分：承受短路的能力》GB/T 1094.10-2003 《电力变压器第10部分：声级测定》GB 1094.11-2007 《电力变压器第11部分：干式变压器》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 5273-85 《变压器、高压电器和套管的接线端子》GB 4208-2008 《外壳防护等级》GB/T 7354-2003 《局部放电测量》JB/T 10088-2004 《6kV～500kV级电力变压器声级》GB 6450 干式电力变压器GB 147 高压电气施工及验收规范DL 408 电业安全工作规程DL/T 573 电力变压器检修导则DL/T 596 电力设备预防性试验规程JB/T 7631 变压器用电阻温度计ZBK 4103三相树脂绝缘干式电力变压器技术条件三、设备技术参数（1）各分厂（车间）变压器技术参数名称项目109#工作变压器101#、106#工作变压器104#工作变压器105#、110#工作（备用）变压器102#、103#、105、110#、201#工作（备用）变压器公寓楼工作（备用）变压器空分站变压器型号SCB10--500/10SCB10—1000/10SCB10—1600/10SCB10—2000/10SCB10—2500/10SCB10—630/10SCB10-1250KVA容量500KVA 1000KVA 1600KVA 2000KVA 2500KVA 630KVA 1250KVA额定电压高10000V 10000V 10000V 10000V 10000V 10000V 10000V 低400V 400V 400V 400V 400V 400V 400V额定电流高28.9A 57.7A 92.4A 115.5A 144.3A 36.37 低721.7A 1443.4A 2309.4A 2886.8A 3608.4A 909.3相数 3 3 3 3 3 3 3频率50HZ 50HZ 50HZ 50HZ 50HZ 50HZ 50HZ 接线组别Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 负载损耗4.26KW 7.1KW 10.24KW 12.61KW 14.99KW5.96KW空载损耗1.07KW 1.6KW2.2KW 2.75KW3.25KW 1.3KW阻抗电压4% 6% 6% 6% 6% 6% 重量1750㎏2980㎏4000㎏4600㎏5900㎏冷却方式AN/AF AN/AF AN/AF AN/AF AN/AF AN/AF AN/AF制造厂家许继变压器有限公司许继变压器有限公司许继变压器有限公司许继变压器有限公司许继变压器有限公司正泰变压器有限公司许继工控系统有限公司出厂日期2009.11 2010.6 2010.5 2011.4 2010.5 2010.6数量 1 2 1 4 19 2 1 （2）115#开闭所站变技术参数项目名称1#站变压器2#站变压器型号SC9—50/10KV SC9—50/10KV容量50KVA 50KVA额定电压高10000V 10000V 低400V 400V额定电流高 2.89A 2.89A 低72.2A 72.2A相数三相三相频率50HZ 50HZ接线组别Yyno Yyno阻抗电压 4.10% 4.03%重量330㎏330㎏冷却方式ON/AN ON/AN制造厂家宁波环氧变压器厂宁波环氧变压器厂出厂日期2010.4 2010.4四、检修周期日常维护：每天进行干式变压器的巡查。
变压器点检操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是一份变压器点检操作流程的示例：1. 准备工作确保点检人员具备相关的电气知识和安全意识。
变压器检修工艺规程变压器是电力系统中使用最广泛的电力设备之一，对于保障电网的稳定运行和供电质量具有重要作用。
为了确保变压器的正常运行和延长使用寿命，定期的检修工作是非常必要的。
下面是一份变压器检修工艺规程，旨在帮助工作人员完成变压器的检修工作。
一、检修前准备1. 检查检修工具和设备的完好性和准确性，并进行必要的校验和校准。
2. 对要检修的变压器进行详细的检查，包括外观、温度、接线、运行记录等。
3. 制定检修计划，明确检修范围和工作流程。
二、检查外观1. 检查变压器外壳和冷却系统的完好性和清洁度，清除污物和杂质。
2. 检查变压器接线箱和端子的紧固情况，修复变形或松动的零部件。
3. 检查变压器绝缘罩和绝缘套管的状况，修复破损或老化的绝缘材料。
三、测量参数1. 测量变压器的绝缘电阻和介质损耗角正切值，判断绝缘状况。
2. 测量变压器的电阻和绕组电流，判断电阻是否合格。
3. 测量变压器的磁通和铁芯的磁阻，判断变压器的磁性能是否正常。
四、检查绝缘油1. 取样绝缘油进行试验，包括介质损耗、含水量、酸值等指标。
2. 检查绝缘油的外观和气味，判断是否有异常情况。
3. 对绝缘油进行过滤和干燥处理，确保其清洁度和绝缘性能。
五、检查冷却系统1. 检查冷却器、散热器和风扇的清洁度和工作状态，清除杂物和堵塞。
2. 检查冷却水的流量和温度，确保其在合理范围内。
六、检查保护装置1. 检查变压器的过电流保护和温度保护装置的正常运行，修复故障和异常。
2. 检查继电器的触点状态和动作性能，修复松动或磨损的接点。
3. 检查变压器的接地装置和绝缘监测系统的工作状态，确保其正常运行。
七、检查运行记录1. 查阅变压器的运行记录，分析变压器的运行状况和故障情况。
2. 根据运行记录，做好相应的维修和调整工作。
八、检修报告1. 根据实际检修情况，详细记录检修过程和结果，包括发现的故障和修复的措施。
2. 提出关于变压器维护和保养的建议和改进措施。
以上是一份变压器检修工艺规程，通过严格按照规程操作，可以确保变压器的正常运行和延长使用寿命。
干式变压器检修工艺规程1.1 设备技术参数1.2 干式变压器技术参数表我厂低压厂用变压器一期均为北京华泰变压器有限公司产品，二期均为天津特变电工生产的环氧树脂浇注式干式变。
调压方式均为无载调压。
变压器名称型号额定容量(kV A)额定电压(kV) 接线方式中性点接地方式调压范围（kV）阻抗电压一次二次#1、2输煤变SCF8—1600/101600 6.30.4~0.23D，yn11直接接地6.3±2×2.5%/0.4~0.238%#1、2翻车变SCF8—800/10800 6.30.4~0.23D，yn11直接接地6.3±2×2.5%/0.4~0.236%#1、2厂区公用变SCF8—1000/101000 6.30.4~0.23D，yn11直接接地6.3±2×2.5%/0.4~0.236%#1、2SCF81000 38. 6.3 Y,d1不接38.5±26%水源地升压变—1000/355 1 地×2.5%/6.3#3、#4输煤变SCB10－1600／101600 6.30.4~0.23D、yn11AN直接接地6.3±2×2.5%/0.4~0.238％#3、#4翻车机变SCB10－1250／101250 6.30.4~0.23D、yn11AN直接接地6.3±2×2.5%/0.4~0.236％1.3 干式变压器性能及使用条件最高温升100℃冷却方式AN/AF（自然通风/风冷）安装地点室内环境温度最高气温+40℃最低气温-5℃绝缘水平(10kV级干式变) 1分钟工频耐压35kV（有效值）雷电波冲击耐压75kV（峰值）绝缘耐热等级F级局部放电水平不大于10pc注:型号说明：S（三相）C（线圈外绝缘为成型固体）B（低压线圈为箔式）10（设计序号）-(额定容量kVA)/(电压等级kV)1.4 干式变压器保护说明型号保护功能WDZ-440EX 高压侧电流速断保护高压侧电流限时速断保护高压侧定时限过流保护高压侧负序过流一段保护高压侧负序过流二段保护高压侧定时限零序过流保护低压侧定时限零序过流保护WDZ-441EX 差动速断保护分相比率差动保护（采用二次谐波制动原理）1.5 干式变压器冷却装置规范干式变压器采用LD-BK10-380EA温控箱监视变压器绕组温度，对变压器冷却风扇进行控制。
