本科实验报告（流体力学）姓名：学院：系：专业：学号：指导教师：2019年12 月30 日实验报告课程名称：流体力学实验类型：验证性实验项目名称：(一)流体静力学综合型实验实验日期：2019 年11月13日一、实验目的和要求1.掌握用测压管测量流体静压强的技能;2.验证不可压缩流体静力学基本方程;3.测定油的密度;4.通过对诸多流体静力学现象的实验观察分析,加深流体静力学基本概念理解,提高解决静力学实际问题的能力。
二、实验内容和原理1.在重力作用下不可压缩流体静力学基本方程z + p/ρg = C 或p = p0 + ρgh式中:z——被测点相对基准面的位置高度;p——被测点的静水压强(用相对压强表示,以下同)p0——水箱中液面的表面压强;ρ——液体密度;h——被测点的液体深度。
2.油密度测量原理方法一：测定油的密度ρ0，简单的方法是利用实验装置的U型测压管8，再另备一根直尺进行直接测量。
实验时需打开通气阀4，使p0 =0。
若水的密度ρw为已知值，由等压面原理有ρ0/ρw = h1/H方法二：不另备测量尺，只利用测管2的自带标尺测量。
先用加压打气球5打气加压使U型测压管8中的水面与油水交界面齐平，有p01 =ρw gh1 = ρ0gH再打开减压放水阀11降压，使U型测压管8中的水面与油面齐平，有p02 = -ρw gh2 = ρ0gH-ρw gH联立两式则有ρ0/ρw = h1/(h1+h2)三、主要仪器设备图.1 流体静力学综合型实验装置图1. 测压管2. 带标尺测压管3. 连通管4. 通气阀5. 加压打气球6. 真空测压管7. 截止阀8. U型测压管9. 油柱10. 水柱11. 减压放水阀四、操作方法与实验步骤1.定性分析实验（1）测压管和连通管判定。
按测压管和连通管的定义,实验装置中管1、2、6、8都是测压管，当通气阀关闭时,管3无自由液面,是连通管。
(2)测压管高度、压强水头、位置水头和测压管水头判定。
《流体力学》实验指导书目录实验装置简介及实验安排…………………………………………………… 1-2 实验一：伯努利方程验证实验………………………………………………… 3-8 实验二：雷诺实验…………………………………………………………… 9-12实验装置简介及实验安排实验装置：流体力学综合实验台是一个多功能实验装置，用此实验台可进行伯努利方程（能量方程）验证实验、雷诺实验、沿程阻力测定实验、局部阻力测定实验、毕托管测速实验和文丘里流量计实验等多个流体力学实验。
实验装置如图1-1所示。
1—供水箱，水泵；2—实验桌；3—层流测针；4—恒压水箱；5—彩色墨水罐；6—差压板；7—沿程阻力实验管；8—局部阻力实验管；9—伯努利实验管；10—雷诺实验管；11—伯努利差压板；12—毕托管；13—计量水箱；14—回水管。
图1-1 多功能流体力学综合实验台针对轮机工程专业36学时或32学时的流体力学课程，我们开设两个实验，即伯努利方程验证实验和雷诺实验。
在雷诺实验中，学生可以借助该实验装置观察层流和湍流（紊流）特征以及它们之间的转换特征，掌握测定临界雷诺数Re 的方法。
在伯努利方程实验中，学生可以借助该实验装置验证总流的伯努利方程，观察流体流动过程中的能量守恒关系，同时可以掌握流速、流量和压强等要素的实验量测技能。
实验学时分配：实验一：伯努利方程验证实验 2学时实验二：雷诺实验 2学时实验分组：每个实验7-8人一组，每个自然班分成四组。
实验一：伯努利方程验证实验一、实验目的1．掌握伯努利方程式中各项的物理意义及它们之间的转换关系； 2．验证流体总流的能量方程；3．掌握流速、流量、压强等动水力学水力要素的实验量测技术； 4．学习使用测压管、总压管测水头的实验技能及绘制水头线的方法。
二、实验原理1．伯努利方程（能量方程）在伯努利实验管路中沿水流方向取n 个过流断面。
在动能修正系数α近似取为1的情况下，可以列出进口断面（1）至任一断面（i ）的能量方程式（i = 2，3，……，n )i ,i i i h gv p z g v p z -+++=++1f 2211122γγ （1）式中，z 、γp 和gv 22分别为位置水头（位头）、压力水头（压头）和速度水头（动头），单位为m （水柱）；i ,h -1f 为从过流断面1到断面n 的水头损失，单位也是m （水柱）。

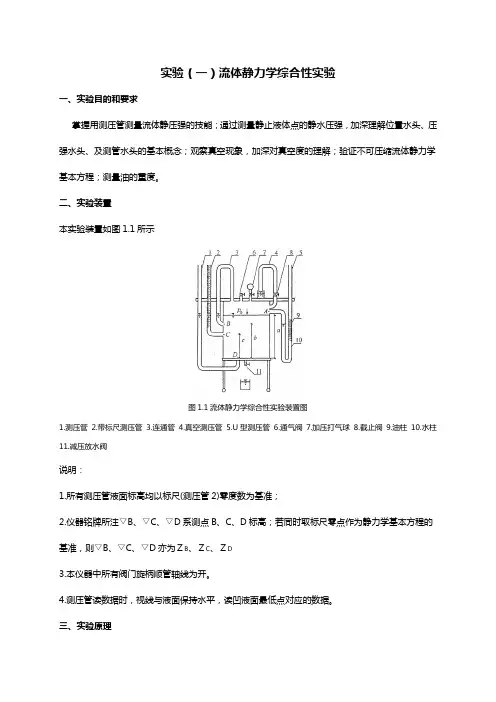

实验（一）流体静力学综合性实验一、实验目的和要求掌握用测压管测量流体静压强的技能；通过测量静止液体点的静水压强，加深理解位臵水头、压强水头、及测管水头的基本概念；观察真空现象，加深对真空度的理解；验证不可压缩流体静力学基本方程；测量油的重度。
二、实验装臵本实验装臵如图1.1所示图1.1流体静力学综合性实验装臵图1.测压管2.带标尺测压管3.连通管4.真空测压管5.U 型测压管6.通气阀7.加压打气球8.截止阀9.油柱 10.水柱 11.减压放水阀说明：1.所有测压管液面标高均以标尺(测压管2)零度数为基准；2.仪器铭牌所注▽B 、▽C 、▽D 系测点B 、C 、D 标高；若同时取标尺零点作为静力学基本方程的基准，则▽B 、▽C 、▽D 亦为ＺB 、ＺC 、ＺD3.本仪器中所有阀门旋柄顺管轴线为开。
4.测压管读数据时，视线与液面保持水平，读凹液面最低点对应的数据。
三、实验原理1在重力作用下不可压缩流体静力学基本方程const γpz =+或h p p γ+=0式中：z —被测点在基准面以上的位臵高度；p —被测点的静水压强，用相对压强表示，以下同；0p —水箱中液面的表面压强γ—液体容重； h —被测点的液体深度。
上式表明，在连通的同种静止液体中各点对于同一基准面的测压管水头相等。
利用液体的平衡规律，可测量和计算出连通的静止液体中任意一点的压强，这就是测压管测量静水压强的原理。
压强水头γp和位臵水头z 之间的互相转换，决定了夜柱高和压差的对应关系：h γp ∆=∆ 对装有水油（图1.2及图1.3）U 型侧管,在压差相同的情况下，利用互相连通的同种液体的等压面原理可得油的比重So 有下列关系：21100h h h γγS w+==图1.2 图1.3据此可用仪器（不用另外尺）直接测得So 。
四、实验方法与步骤1.搞清仪器组成及其用法。
包括： 1）各阀门的开关；2）加压方法 关闭所有阀门（包括截止阀），然后用打气球充气； 3）减压方法 开启筒底阀11放水4）检查仪器是否密封 加压后检查测管1、2、5液面高程是否恒定。
