坝址断面

淤地坝设计、施工、管理技术与水库有异同。它的构成 “三大 件”齐全；但由于非长期蓄水，它比水库设计洪水标准低， 坝坡较陡，对地质条件要求低，坝基、岸坡处理和背水坡脚 排水设施简单；设计和运用上可不考虑坝基渗漏和放水骤降 等。
图6-1 淤地坝示意图 1-坝体；2-排水体；3-溢洪道；4-竖井；5-排洪渠；6-防洪堤
❖ 三、淤地坝的分类
❖ 按筑坝材料可分为土坝、石坝、土石混合 坝等；
❖ 按坝的用途可分为缓洪骨干坝、拦泥生产 坝等；
❖ 按施工方法可分为夯碾坝、水力冲填坝、 定向爆破坝、堆石坝、干砌石坝、浆砌石 坝等。
❖ 四、淤地坝的分级标准
淤地坝一般根据库容、坝高、淤地面积、控制流域面 积等因素分级。参考水库分级标准，并考虑群众习 惯叫法，可分为大、中、小型三级。
❖ 二、淤地坝的组成及其运用特性
淤地坝由坝体、溢洪道、放水建筑物组成，布置形式如图6-1。 坝体是挡水拦泥建筑物，以拦蓄洪水，淤积泥沙，抬高淤积 面；溢洪道是排泄洪水的建筑物，当坝内洪水位超过设计高 度时，就由溢洪道排出，以保证坝体的安全和坝地的正常生 产；放水建筑物排泄沟道常流水和库内清水等，多采用竖井 和卧管。反滤排水设备用来排除坝内地下水，防止坝地盐碱 化，增加坝坡稳定性。
20～30
表6-3 拦洪（骨干）坝等别划分及设计标准
总 库 容 （104m3） 工程等别
100～500 四
50～100 五
建筑物级别
主要建筑物 次要建筑物
洪水重现期（a）
设计 校核
设计淤积年限（a）
4 5 30～50 300～500 20～30
5 5 20～30 200～300 10～20
第二节 淤地坝工程规划
❖ 2 先干后支。优点：控制面积大，淤地多。 缺点：设计标准高，投资大。 ❖ 3 以干分段，按支分片，片段分治。流域面积大，

《湖南水利水电》2019年第6期(郴州水文水资源勘测局，湖南郴州423000)摘要：针对建设项目区范围内水资源开发、利用过程中存在的问题进行分析研究。

根据万水洞水库工程的取用水要求，遵照“水资源合理开发、节约使用、有效保护”的原则，提出万水洞水库工程取用水的可靠性及取用水后对该区域水资源、水环境所产生的影响加以预测分析，为水行政主管部门取水许可的审批提供科学依据。

关键词：水库工程；水资源论证；取用水；影响建设项目水资源论证是进行区域水资源合理开发利用的一项基础工作，其核心内容是根据项目所在地水资源状况及其开发利用程度，对建设项目取水地点、取水量、用水环节、取水和退水可能给区域水环境带来的影响等方面进行全面系统的论证。

我国人均水资源占有量仅为2100m3,不及全球人均占有量的1/4,是世界水资源严重短缺的国家之、因此，只有保障建设项目的合理用水要求，提升水资源的优化配置和可持续利用，才能支撑起区域经济社会的可持续发展。

1工程概况万水洞水库位于湘江流域的小支流新坏水上，地处临武县万水乡菜园冲村，地理坐标为：东经112。

27',北纬25。

25,。

坝址下游距临武-嘉禾公路6km,距万水乡乡政府2.5km。

万水洞水库灌区位于临武县万水乡及麦市乡境内，总灌溉面积25206亩。

水库坝址以上控制流域面积6.4kn?,外引集雨面积11kn?,其中外引集雨面积按75%计算得&25knr,通过水渠输送到万水洞水库，故水库的总控制集雨面积为14.65kn?。

水库多年平均产水量1359.2万nA水库正常蓄水位486.30m,相应库容978万m3；死水位465.10m,死库容40万n?；洪水标准按50年一遇设计,1000年一遇校核，设计洪水位487.12m,校核洪水位487.43m,总库容1008万n?。

见图1。

2水库水质分析由于万水洞水库同时承担供水任务。

为了鉴定水源水质是否符合生活饮用水的要求，特委托监测单位对取水点水质进行取样检查。

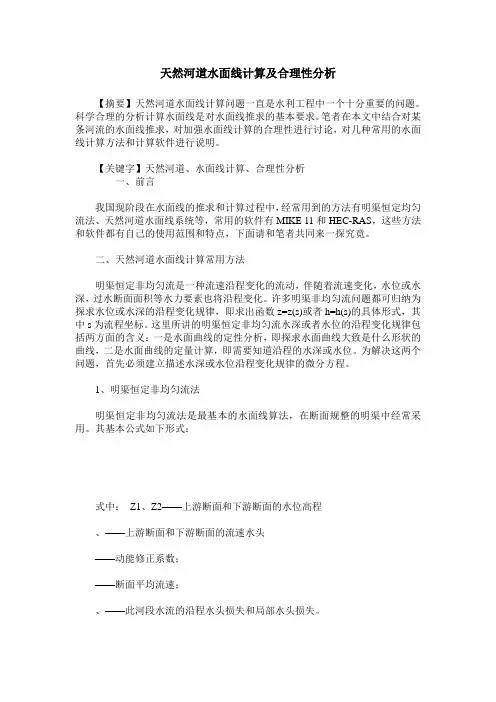

天然河道水面线计算及合理性分析【摘要】天然河道水面线计算问题一直是水利工程中一个十分重要的问题。

科学合理的分析计算水面线是对水面线推求的基本要求。

笔者在本文中结合对某条河流的水面线推求，对加强水面线计算的合理性进行讨论，对几种常用的水面线计算方法和计算软件进行说明。

【关键字】天然河道、水面线计算、合理性分析一、前言我国现阶段在水面线的推求和计算过程中，经常用到的方法有明渠恒定均匀流法、天然河道水面线系统等，常用的软件有MIKE 11和HEC-RAS，这些方法和软件都有自己的使用范围和特点，下面请和笔者共同来一探究竟。

二、天然河道水面线计算常用方法明渠恒定非均匀流是一种流速沿程变化的流动，伴随着流速变化，水位或水深，过水断面面积等水力要素也将沿程变化。

许多明渠非均匀流问题都可归纳为探求水位或水深的沿程变化规律，即求出函数z=z(s)或者h=h(s)的具体形式，其中s为流程坐标。

这里所讲的明渠恒定非均匀流水深或者水位的沿程变化规律包括两方面的含义：一是水面曲线的定性分析，即探求水面曲线大致是什么形状的曲线，二是水面曲线的定量计算，即需要知道沿程的水深或水位。

为解决这两个问题，首先必须建立描述水深或水位沿程变化规律的微分方程。

1、明渠恒定非均匀流法明渠恒定非均匀流法是最基本的水面线算法，在断面规整的明渠中经常采用。

其基本公式如下形式：式中：Z1、Z2——上游断面和下游断面的水位高程、——上游断面和下游断面的流速水头——动能修正系数；——断面平均流速；、——此河段水流的沿程水头损失和局部水头损失。

2、天然河道水面线系统天然河道过水断面一般极不规则，糙率及纵坡沿程都有变化，明渠恒定均匀流法已不适用。

天然河道水面线系统能较好地解决这一问题，在平原河道整治中运用较为广泛。

该系统的优点是可直接读取断面资料，通过图形窗口划分断面滩槽，利于人机交互，从而提高水面线推算的工作效率。

缺点是只能用于缓流河道，不能直接推算桥、坝等建筑物处的水位。

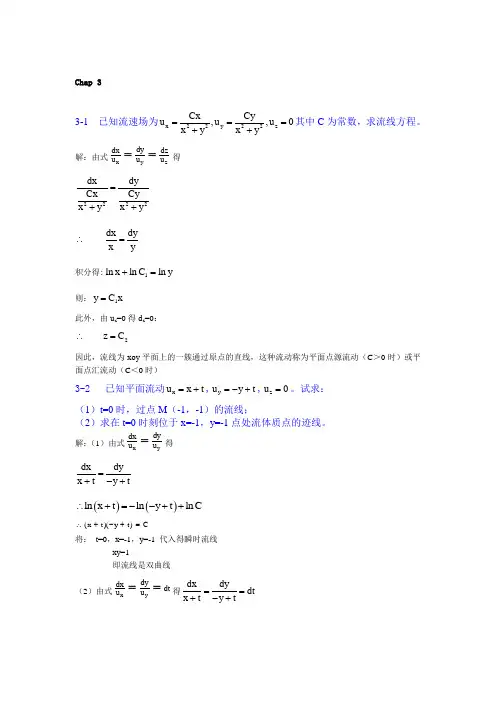

Chap 33-1 已知流速场为x y z 2222Cx Cy u ,u ,u 0x y x y ===++其中C 为常数，求流线方程。

解：由式x y z dy dx dz u u u ==得2222dx dy Cx Cyx y x y =++ dx dy x y∴= 积分得:1ln x ln C ln y +=则：1y C x = 此外，由u z =0得d z =0：2z C ∴=因此，流线为xoy 平面上的一簇通过原点的直线，这种流动称为平面点源流动（C ＞0时）或平面点汇流动（C ＜0时）3-2 已知平面流动x u x t =+,y u y t =-+,z u 0=。
